Guía Técnica del Transformador Tipo Subestación para Proyectos Eléctricos

Un transformador tipo subestación es un equipo electromagnético de alta potencia, diseñado para modificar los niveles de tensión en las redes de transmisión y distribución de energía. Su función principal es elevar el voltaje en las centrales de generación para un transporte eficiente a largas distancias (step-up) o reducirlo en puntos estratégicos para su distribución a centros de consumo industriales y urbanos (step-down). Este componente es la columna vertebral de cualquier sistema eléctrico, garantizando un suministro estable, seguro y confiable.

Qué es un transformador tipo subestación y su rol en la red eléctrica

El transformador tipo subestación actúa como un nodo crítico que interconecta las redes de alta y media tensión. A diferencia de los transformadores de distribución de menor escala, como los tipo poste o pedestal, los transformadores de subestación están diseñados para manejar potencias que van desde unos pocos MVA hasta cientos de MVA, operando de forma ininterrumpida bajo condiciones operativas y ambientales exigentes.

Su diseño y fabricación se rigen por normativas estrictas como las de CFE (Comisión Federal de Electricidad), LAPEM, IEC y IEEE, asegurando que cada componente cumpla con los más altos estándares de seguridad y rendimiento. Una falla en un equipo de esta magnitud puede provocar interrupciones masivas en el suministro, afectando a miles de usuarios y generando pérdidas económicas significativas. Por ello, su fiabilidad es un pilar fundamental para la estabilidad de la red.

Un transformador de subestación no es solo un componente; es un activo estratégico que asegura la continuidad operativa y la seguridad de todo el sistema de potencia. Su correcta especificación y mantenimiento son cruciales para la resiliencia de la infraestructura eléctrica.

Funciones clave en el sistema eléctrico

La operación de estos transformadores es esencial para la gestión y protección de la red eléctrica. Sus funciones principales se pueden resumir en los siguientes puntos:

• Elevación de Tensión (Step-Up): En las centrales de generación (termoeléctricas, hidroeléctricas, parques eólicos o solares), estos transformadores elevan la tensión a niveles de transmisión (p. ej., de 13.8 kV a 230 kV) para minimizar las pérdidas de energía durante el transporte a larga distancia.
• Reducción de Tensión (Step-Down): En las subestaciones de distribución cercanas a los centros de consumo, reducen la alta tensión a niveles de media tensión (p. ej., de 230 kV a 13.8 kV o 34.5 kV), preparando la energía para su distribución a nivel local.
• Aislamiento Galvánico: Proporcionan una barrera física entre los circuitos de alta y baja tensión, lo cual es fundamental para la seguridad del personal y la protección de los equipos conectados a la red.
• Regulación de Voltaje: Muchos modelos incorporan un cambiador de tomas bajo carga (OLTC, por sus siglas en inglés), un dispositivo que permite ajustar la relación de transformación en tiempo real para mantener un perfil de tensión estable y compensar las fluctuaciones de la demanda.

En resumen, el transformador tipo subestación es un equipo crítico cuya selección, instalación y mantenimiento adecuados son determinantes para la eficiencia y confiabilidad de la infraestructura eléctrica. Fabricantes de clase mundial como Hitachi Energy o ABB se especializan en el diseño y construcción de estos equipos para garantizar un rendimiento superior.

La anatomía de un transformador de potencia

Para comprender la ingeniería detrás de un transformador tipo subestación, es fundamental analizar sus componentes. Cada elemento está diseñado con un propósito específico, y su correcta integración garantiza la eficiencia, seguridad y longevidad del equipo. No es una simple carcasa metálica, sino un sistema complejo donde cada componente es vital para el rendimiento global.

Esta infografía ilustra cómo el transformador actúa como un intermediario indispensable, adaptando la energía de la red de alta tensión a un nivel seguro y utilizable para industrias y ciudades.

Componentes principales del circuito magnético

El núcleo y los devanados conforman la parte activa del transformador, donde ocurre el fenómeno de la inducción electromagnética.

• Núcleo magnético: Fabricado con láminas apiladas de acero al silicio de grano orientado, este componente canaliza el flujo magnético generado por los devanados. Las láminas están aisladas entre sí para minimizar las pérdidas de energía por corrientes parásitas (corrientes de Foucault), un factor clave para la eficiencia del transformador.
• Devanados (Bobinas): Son arrollamientos de cobre o aluminio que rodean las columnas del núcleo. Un transformador cuenta con al menos dos devanados: el primario, que recibe la tensión de entrada, y el secundario, que entrega la tensión de salida. La relación del número de vueltas entre ambos determina la relación de transformación, diseñada bajo estándares como la norma IEC 60076.

La calidad constructiva del núcleo y los devanados es crítica. Un diseño deficiente puede resultar en sobrecalentamiento, vibraciones excesivas y fallas prematuras.

Sistemas de contención y aislamiento

Estos componentes protegen las partes activas y garantizan un funcionamiento seguro.

• Tanque principal: Es la carcasa de acero que contiene el núcleo, los devanados y el aceite dieléctrico. Su diseño está calculado para soportar la presión interna, el vacío durante el mantenimiento y las condiciones ambientales externas, asegurando la hermeticidad del conjunto.
• Aceite dieléctrico: Generalmente aceite mineral, cumple una doble función: actúa como aislante eléctrico para prevenir arcos internos y como refrigerante principal, transfiriendo el calor generado en la parte activa hacia los sistemas de enfriamiento.

El análisis periódico del aceite dieléctrico, mediante técnicas como la cromatografía de gases disueltos (DGA), es comparable a un análisis de sangre. Permite diagnosticar condiciones incipientes de falla, como sobrecalentamiento o descargas parciales, antes de que se conviertan en un evento catastrófico.

Elementos auxiliares y de conexión

Un transformador de potencia requiere de varios sistemas complementarios para su correcta operación y conexión a la red.

• Boquillas (Bushings): Son aisladores de porcelana o poliméricos que permiten la conexión segura de los devanados internos con las líneas de alta y media tensión externas. Su diseño es crucial para evitar descargas superficiales y garantizar un aislamiento efectivo.
• Cambiador de Tomas Bajo Carga (OLTC): Este dispositivo electromecánico ajusta la relación de transformación sin interrumpir el suministro de energía. Es esencial para la regulación activa del voltaje en la red, adaptándose a las variaciones de carga.
• Sistema de enfriamiento: Compuesto por radiadores y, en equipos de mayor potencia, por ventiladores (configuraciones ONAN/ONAF) o bombas de aceite (OFAF). Este sistema disipa el calor generado durante la operación, manteniendo la temperatura del transformador dentro de los límites de diseño.

Cada uno de estos componentes, fabricados por empresas especializadas como G&W Electric y Arteche, es seleccionado bajo estrictas normas de ingeniería para garantizar que el transformador tipo subestación opere con la máxima fiabilidad durante décadas.

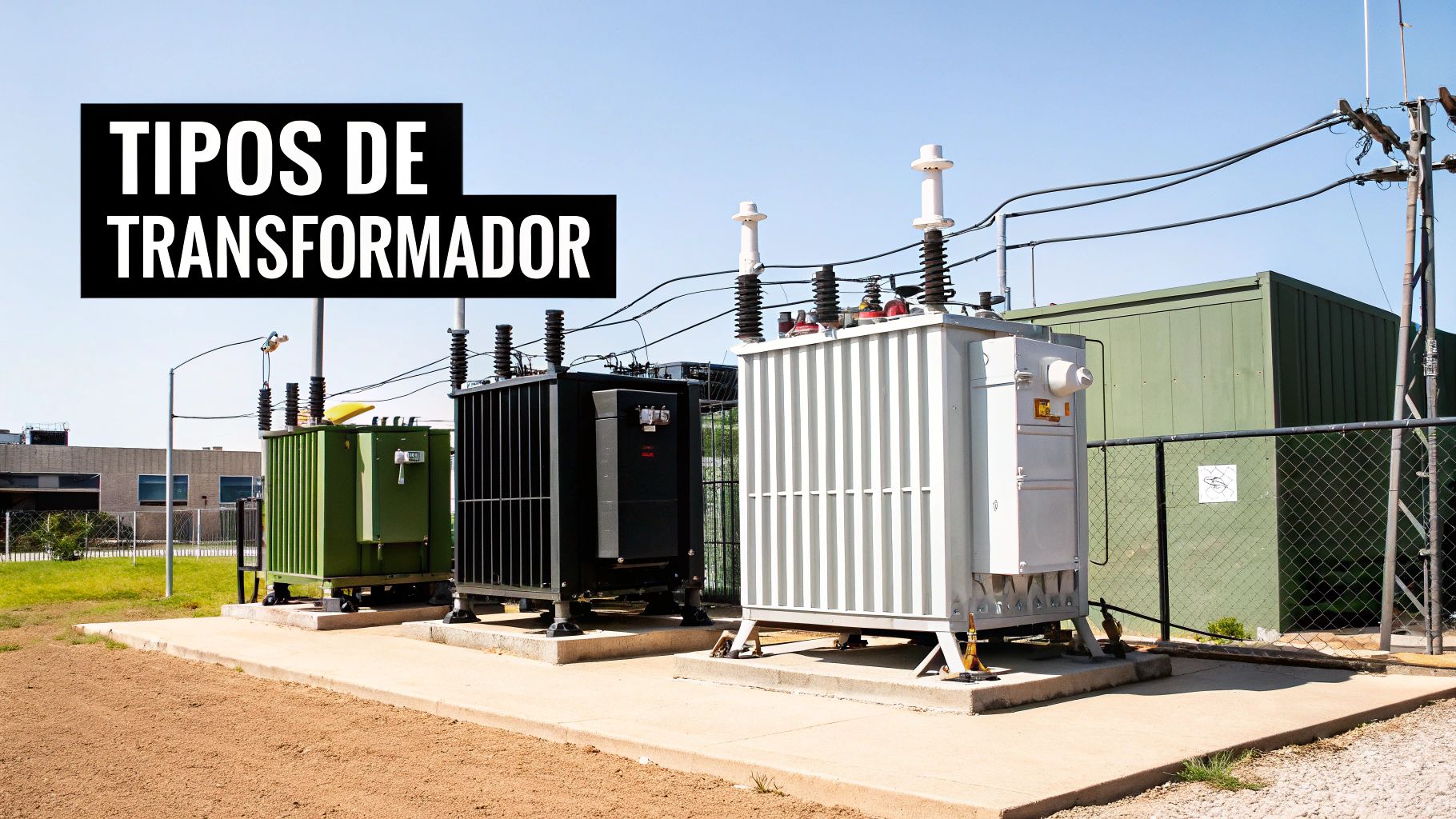

Tipos de transformadores para subestaciones y sus aplicaciones

No todos los transformadores de subestación son idénticos. Su diseño y construcción responden a la función específica que desempeñarán en la red eléctrica. Comprender estas diferencias es clave para seleccionar el equipo que garantice la máxima eficiencia y confiabilidad para cada aplicación, desde una central de generación hasta un gran complejo industrial.

La clasificación más fundamental se basa en su propósito: elevar o reducir la tensión. Cada tipo tiene un rol definido en el flujo de la energía eléctrica.

Transformadores de potencia (GSU)

Los transformadores elevadores, conocidos técnicamente como GSU (Generator Step-Up), se instalan a la salida de las centrales de generación de energía.

Su función es tomar la tensión relativamente baja que entregan los generadores (típicamente entre 13.8 kV y 25 kV) y elevarla a niveles de alta o extra alta tensión, como 230 kV o 400 kV. Esta elevación es necesaria para transmitir grandes bloques de energía a largas distancias, ya que al aumentar la tensión se reduce la corriente, minimizando así las pérdidas por efecto Joule en las líneas de transmisión.

• Aplicaciones típicas:
  • Centrales termoeléctricas y de ciclo combinado.
  • Plantas hidroeléctricas.
  • Grandes parques de energía renovable (eólicos y solares), donde se agrupa la energía de múltiples generadores antes de inyectarla a la red nacional de transmisión.

Transformadores de distribución

En el otro extremo de la red, los transformadores de distribución o reductores (Step-Down) realizan la función inversa. Reciben la energía en alta tensión desde las líneas de transmisión y la reducen a niveles de media tensión, haciéndola manejable para su distribución en zonas urbanas e industriales.

Estos equipos son el último eslabón de transformación a gran escala antes de que la electricidad alimente fábricas, centros comerciales o redes de distribución urbanas. En México, el nivel de tensión de 115 kV es predominante en estas subestaciones, concentrando cerca del 68% de los puntos de conexión de la Red Nacional de Transmisión. Para conocer más sobre los planes de expansión de la red, puede explorar los detalles en el informe del CENACE.

• Aplicaciones típicas:
  • Subestaciones de distribución que alimentan redes urbanas.
  • Grandes complejos industriales con subestación propia para alimentar maquinaria pesada.
  • Infraestructura crítica como aeropuertos, hospitales y centros de datos, donde la continuidad del suministro es primordial.

Clasificación por sistema de enfriamiento

La capacidad de potencia de un transformador está directamente ligada a su capacidad para disipar el calor generado. Por ello, el sistema de enfriamiento, estandarizado por la IEC, es un criterio técnico fundamental.

El método de enfriamiento no solo define la capacidad de sobrecarga del transformador, sino que también impacta directamente en su tamaño, costo y requerimientos de mantenimiento. Es una decisión de ingeniería con implicaciones a largo plazo.

Comparativa de sistemas de enfriamiento

La siguiente tabla resume los métodos de enfriamiento más comunes, sus acrónimos según la norma IEC y sus aplicaciones típicas.

Acrónimo (IEC)	Método de Enfriamiento	Aplicación Típica	Ventaja Principal
ONAN	Aceite Natural / Aire Natural	Transformadores de distribución de hasta 30 MVA.	Simplicidad y bajo mantenimiento al no tener partes móviles.
ONAF	Aceite Natural / Aire Forzado	Transformadores de potencia de 30 a 60 MVA.	Aumenta la capacidad de carga mediante la activación de ventiladores en picos de demanda.
OFAF	Aceite Forzado / Aire Forzado	Grandes transformadores de potencia (>60 MVA).	Máxima eficiencia de enfriamiento para cargas elevadas y constantes.
OFWF	Aceite Forzado / Agua Forzada	Centrales hidroeléctricas o instalaciones con acceso a agua.	Sistema muy compacto y eficiente, ideal para espacios reducidos.

La combinación de su función (elevador o reductor) y su sistema de enfriamiento define el diseño final de un transformador tipo subestación, asegurando que el equipo sea no solo técnicamente adecuado, sino también una inversión confiable y optimizada para las necesidades del proyecto.

Cómo seleccionar y especificar un transformador

Seleccionar el transformador tipo subestación correcto es una de las decisiones de ingeniería más críticas en un proyecto eléctrico. Es una inversión a largo plazo que define la eficiencia, confiabilidad y seguridad de la instalación. Una especificación técnica detallada es el documento contractual que garantiza que el fabricante construya el equipo exacto que el sistema requiere.

Este proceso implica definir con precisión cada parámetro, desde las condiciones ambientales del sitio de instalación hasta los requisitos de eficiencia energética. El objetivo es asegurar que el transformador opere de manera óptima durante su vida útil, que puede superar los 30 años.

Parámetros técnicos fundamentales

Estos son los datos eléctricos básicos que definen el comportamiento del transformador en la red.

• Potencia nominal (MVA): Es la capacidad máxima que el transformador puede manejar de forma continua. Se calcula considerando la demanda máxima actual y proyectada del sistema, incluyendo un margen de reserva de entre el 15% y 25% para crecimiento futuro.
• Tensiones de operación: Se deben especificar las tensiones nominales del devanado primario y secundario. Si se requiere regulación, es fundamental definir el rango de operación del cambiador de tomas bajo carga (OLTC).
• Grupo de conexión: Define la configuración de los devanados (p. ej., Delta-Estrella, Yd1). Esta elección impacta en el manejo de armónicos, la puesta a tierra del neutro y la compatibilidad con el resto del sistema eléctrico.
• Impedancia porcentual (%Z): Es un valor clave para los estudios de cortocircuito y la coordinación de protecciones. Una impedancia más alta limita la corriente de falla, pero puede causar una mayor caída de tensión bajo carga.
• Nivel Básico de Aislamiento al Impulso (BIL): Define la capacidad del aislamiento del transformador para soportar sobretensiones transitorias, como las causadas por descargas atmosféricas. Se selecciona en función de la altitud del sitio y el nivel de exposición.

Consideraciones del sitio y eficiencia energética

Las condiciones del entorno de instalación influyen directamente en el diseño y rendimiento del transformador.

La altitud sobre el nivel del mar es un factor crítico, ya que a mayor altitud, la densidad del aire disminuye, reduciendo su capacidad de enfriamiento. Esto puede requerir un "derrateo" (ajuste a la baja) de la capacidad del transformador o un sistema de enfriamiento sobredimensionado. De igual forma, la temperatura ambiente máxima y promedio son datos esenciales para el diseño térmico.

Una especificación técnica bien elaborada es una herramienta estratégica. Garantiza que las ofertas de los fabricantes sean directamente comparables y que el equipo final cumpla con normativas críticas como la CFE K0000-07 y las pruebas LAPEM, asegurando su calidad y confiabilidad.

Además, las pérdidas garantizadas (sin carga y con carga) son un factor económico decisivo. Un transformador de bajas pérdidas, aunque tenga un costo inicial mayor, genera ahorros significativos en costos operativos a lo largo de su vida útil, resultando en un menor costo total de propiedad (TCO).

Cumplimiento normativo y visión a futuro

Al especificar un transformador, es indispensable hacer referencia a las normativas aplicables, ya sean nacionales (NOM, NMX) o internacionales (IEC, IEEE). Esto asegura que el diseño, los materiales y las pruebas del equipo cumplan con estándares de seguridad y calidad reconocidos globalmente.

El contexto de modernización de la red eléctrica en México, con planes para construir 275 nuevas líneas de transmisión y 524 obras en subestaciones, hace que la correcta especificación sea aún más relevante. Estos proyectos buscan mejorar la eficiencia y seguridad del suministro para más de 50 millones de usuarios. Especificar un transformador hoy es contribuir a fortalecer la infraestructura del país. Puede leer más sobre las actualizaciones del sector eléctrico mexicano para 2025.

En conclusión, la selección de un transformador tipo subestación exige un análisis técnico profundo y una visión integral del proyecto. Proveedores como iTepeyac, que representan a fabricantes líderes como Hitachi Energy y ABB, ofrecen su experiencia en ingeniería y conocimiento normativo para guiar a los clientes en la definición de especificaciones que garanticen un rendimiento superior y máxima confiabilidad.

Instalación y mantenimiento: la clave para una confiabilidad a toda prueba

La adquisición de un transformador tipo subestación es solo el inicio. Su verdadero valor se demuestra a lo largo de su vida útil, la cual depende directamente de una instalación precisa y un programa de mantenimiento riguroso. Se trata de proteger un activo crítico para garantizar su operación sin fallas durante más de tres décadas.

La instalación es un proceso de ingeniería de precisión que comienza con la cimentación. La base debe no solo soportar el peso del equipo, sino también estar perfectamente nivelada para evitar tensiones mecánicas que puedan dañar el tanque y sus componentes. Las conexiones eléctricas son otra etapa crítica, donde un apriete incorrecto puede crear "puntos calientes" que deriven en fallas catastróficas. El proceso culmina con una serie de pruebas en sitio para verificar que el transformador opera según las especificaciones de diseño.

El plan de mantenimiento: su mejor aliado preventivo

Una vez en operación, el mantenimiento preventivo y predictivo es la mejor estrategia contra paros no programados. En lugar de reaccionar a las fallas, un plan bien estructurado permite anticiparse a ellas mediante inspecciones y análisis periódicos.

Un plan de mantenimiento robusto debe incluir:

• Inspecciones visuales y termográficas: Búsqueda rutinaria de fugas de aceite, verificación del estado de las boquillas (bushings) y limpieza de radiadores. La termografía es una herramienta invaluable para detectar puntos calientes en conexiones que son invisibles al ojo humano.
• Análisis del aceite dieléctrico: El aceite es el "sistema circulatorio" del transformador. Muestreos periódicos y análisis de laboratorio (físico-químicos y de gases disueltos) revelan el estado de salud del aislamiento interno y detectan condiciones de falla incipientes.
• Pruebas funcionales: Verificación periódica del correcto funcionamiento de sistemas auxiliares como ventiladores, protecciones mecánicas (relé Buchholz, válvula de sobrepresión) y el mecanismo del cambiador de tomas (OLTC).

Este enfoque proactivo se alinea con la creciente demanda de equipos más eficientes. El mercado de transformadores de alta eficiencia en México alcanzó los 394,50 millones de USD y se proyecta que llegará a 658,06 millones de USD para 2030. Esta tendencia, impulsada por la modernización de la red, confirma que la eficiencia y la confiabilidad son claves. Puede encontrar más detalles en el mercado mexicano de transformadores eficientes en el informe de IMARC Group.

Pruebas de aceptación: el sello de garantía en fábrica y en campo

Para garantizar que un transformador cumple con todas las especificaciones, se somete a dos fases de pruebas cruciales: FAT y SAT.

Las pruebas de aceptación son el control de calidad final. Las FAT validan el diseño y la fabricación antes del envío. Las SAT confirman que el equipo no sufrió daños durante el transporte y fue instalado correctamente.

Las Pruebas de Aceptación en Fábrica (FAT) se realizan en las instalaciones del fabricante. Son un requisito indispensable que incluye pruebas de rutina (relación de transformación, resistencia de devanados) y pruebas tipo más rigurosas que validan el diseño completo.

Por su parte, las Pruebas de Aceptación en Sitio (SAT) se ejecutan una vez instalado el transformador, justo antes de su energización. Su objetivo es asegurar que el equipo no sufrió daños durante el transporte o el montaje. Típicamente incluyen la medición de la resistencia de aislamiento (Megger) y el factor de potencia para verificar la integridad del sistema dieléctrico.

En definitiva, una instalación meticulosa, un mantenimiento predictivo y un riguroso programa de pruebas, alineados con normativas como las de CFE y LAPEM, son la fórmula para que un transformador tipo subestación opere con máxima confiabilidad. Empresas expertas como iTepeyac proveen soluciones integrales que abarcan todo el ciclo de vida del activo, garantizando su máximo rendimiento.
