Transformador de Potencial: Guía Técnica de Funcionamiento y Aplicaciones

Un transformador de potencial (TP), también conocido como transformador de tensión (TT), es un equipo de instrumentación esencial en los sistemas eléctricos de media y alta tensión. Su función principal es reducir con alta precisión los niveles de tensión de la red a valores seguros y estandarizados, típicamente 120 V. Esta réplica exacta a escala del voltaje del sistema permite que los equipos de medición, control y protección operen de forma segura y fiable, sin estar expuestos a los peligros de la alta tensión.

El Rol Fundamental del Transformador de Potencial en Sistemas Eléctricos

En el complejo entorno de las redes eléctricas de distribución y transmisión, medir directamente los miles de volts que circulan por las líneas sería extremadamente peligroso, técnicamente inviable y prohibitivamente costoso. Los equipos de control, medidores de energía y relevadores de protección están diseñados para operar con tensiones bajas, comúnmente 110 o 120 V, de acuerdo con estándares como CFE, IEC e IEEE.

Aquí es donde el transformador de potencial se convierte en un componente crítico. Aunque opera bajo los mismos principios electromagnéticos que un transformador de potencia, su propósito es radicalmente distinto. Mientras que un transformador de potencia se diseña para transferir grandes bloques de energía (MVA), el TP está optimizado para una sola misión: replicar la forma de onda del voltaje primario con la máxima fidelidad posible, consumiendo una cantidad mínima de energía del sistema.

Funciones y Características Clave

La operación segura y eficiente de subestaciones de CFE, parques eólicos, plantas solares y grandes complejos industriales depende directamente de la precisión y fiabilidad de estos transformadores. Su correcta implementación protege activos de alto valor y garantiza la estabilidad del sistema eléctrico.

Las funciones más importantes de un transformador de potencial incluyen:

• Reducción de Tensión: Transforma voltajes de sistema (ej. 13.8 kV, 115 kV, 230 kV) a un nivel secundario estandarizado y seguro, típicamente 120 V, compatible con equipos de medición y relevadores de protección.
• Aislamiento Dieléctrico: Proporciona una barrera de aislamiento galvánico completa entre el circuito de alta tensión y los circuitos de control y medición, garantizando la seguridad del personal y la integridad de los equipos secundarios.
• Precisión para Medición y Protección: Asegura que la señal de voltaje en el devanado secundario sea una copia proporcional y fiel de la señal primaria. Esta precisión es fundamental para la facturación de energía y para que los sistemas de protección actúen correctamente ante fallas.

En esencia, el transformador de potencial actúa como un transductor de alta precisión. Convierte una señal de voltaje de alta magnitud, peligrosa e inmanejable, a una señal de baja tensión que los equipos de control pueden procesar de manera segura y precisa, permitiendo una gestión moderna y automatizada de la red eléctrica.

Esta capacidad de “traducción” exacta es lo que permite a los ingenieros y operadores tomar decisiones críticas, proteger la infraestructura ante fallas y asegurar que la facturación de energía sea justa y conforme a la normativa.

Diferencias Clave: Transformador de Potencia vs. de Potencial

Aunque sus nombres son similares, sus funciones en la red eléctrica son opuestas. Comprender sus diferencias es fundamental para cualquier profesional del sector.

Esta tabla resume las distinciones más importantes.

Característica	Transformador de Potencial (TP)	Transformador de Potencia
Función Principal	Medición y protección. Proporciona una señal de voltaje precisa.	Transferencia de energía. Eleva o reduce la tensión para la transmisión.
Potencia (VA)	Muy baja, típicamente de 15 a 500 VA.	Muy alta, desde kVA hasta MVA.
Conexión	Se conecta en paralelo con la línea a medir.	Se conecta en serie entre la fuente y la carga.
Carga Secundaria	Instrumentos de alta impedancia (medidores, relevadores).	Redes de distribución o cargas industriales de baja impedancia.
Precisión	Es su característica más crítica. Diseñado para alta exactitud.	La eficiencia energética es el parámetro de diseño más importante.
Diseño	Optimizado para mantener una relación de transformación constante y precisa.	Optimizado para manejar altas corrientes y minimizar pérdidas térmicas.

Como se observa, uno es un instrumento de precisión para leer el estado del sistema, mientras que el otro es un equipo de fuerza diseñado para transportar la energía a través de él.

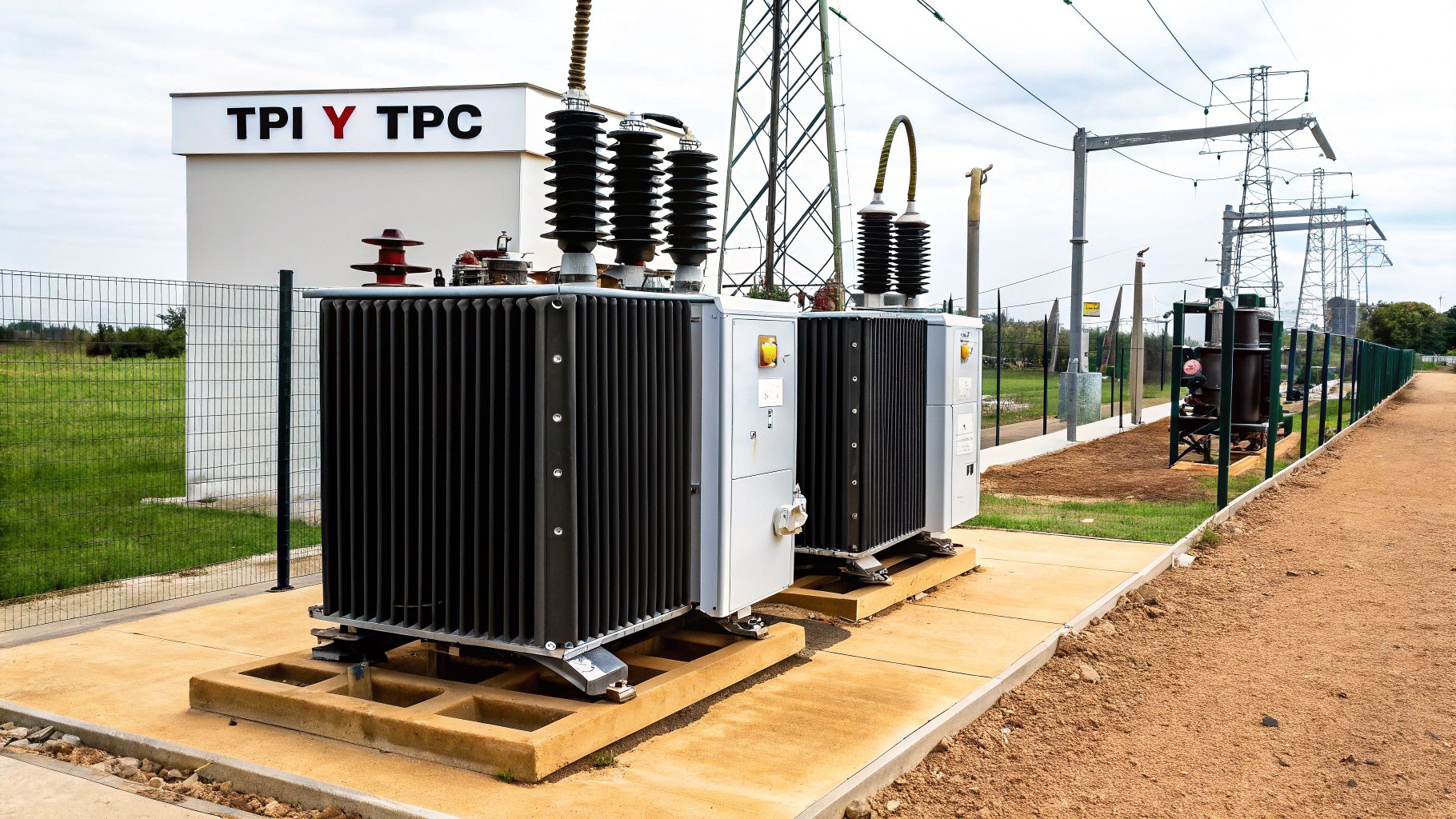

Tipos Principales de Transformadores de Potencial

La selección del transformador de potencial adecuado se basa en dos tecnologías principales: los transformadores inductivos (TPI) y los capacitivos (TPC). Si bien su objetivo es el mismo, su principio de funcionamiento, diseño y aplicaciones son muy diferentes.

La decisión entre un TPI y un TPC depende principalmente del nivel de tensión del sistema, los requerimientos de la aplicación (medición, protección, comunicación) y consideraciones de costo. Cada tipo ofrece ventajas específicas, ya sea en redes de distribución de media tensión o en líneas de transmisión de extra alta tensión.

Transformadores de Potencial Inductivos (TPI)

El transformador de potencial inductivo es la tecnología tradicional y más extendida en sistemas de baja y media tensión (hasta 115 kV). Su operación se basa en el principio de inducción electromagnética, similar a un transformador convencional, pero con un diseño enfocado en la precisión de la relación de transformación.

Consiste en un núcleo ferromagnético con dos devanados: el primario, con un gran número de vueltas, se conecta en paralelo a la línea de alta tensión; el secundario, con pocas vueltas, proporciona la tensión reducida a los instrumentos.

Un TPI puede visualizarse como un sistema de engranajes de alta precisión. Un engranaje grande (devanado primario) con miles de dientes se acopla a uno pequeño (secundario). La relación entre sus giros es fija y extremadamente precisa, garantizando una medición fiable.

Estos equipos son conocidos por su robustez y longevidad, a menudo superando los 30 años de vida útil con un mantenimiento mínimo. Su aislamiento puede ser de papel impregnado en aceite dieléctrico o resinas epóxicas. Su principal limitación es el costo y el tamaño, que aumentan exponencialmente con el nivel de tensión debido a los crecientes requerimientos de aislamiento. Para tensiones superiores a 230 kV, los TPI se vuelven económicamente inviables.

Transformadores de Potencial Capacitivos (TPC)

Para sistemas de alta y extra alta tensión (EAT), el transformador de potencial capacitivo (TPC) es la solución estándar. En lugar de depender únicamente del acoplamiento magnético, utiliza un divisor de tensión capacitivo para realizar la primera etapa de reducción.

Este divisor consiste en una columna de condensadores conectados en serie. La tensión de la línea se distribuye a lo largo de esta columna, permitiendo tomar una muestra de tensión intermedia (típicamente entre 5 y 20 kV) de forma segura y económica. Posteriormente, un transformador electromagnético de menor tamaño realiza la reducción final a los 120 V estándar. Esta arquitectura de dos etapas es significativamente más compacta y rentable que un TPI para el mismo nivel de tensión.

Las ventajas clave de un TPC son:

• Costo y Tamaño Reducidos: En alta tensión, son considerablemente más económicos y ligeros que un TPI equivalente.
• Función Dual: Permiten el acoplamiento de señales de comunicación de alta frecuencia (onda portadora o carrier) sobre la línea de potencia, una función indispensable para esquemas de teleprotección y comunicación entre subestaciones.
• Estabilidad Mejorada: Son menos susceptibles a fenómenos de ferroresonancia, una inestabilidad eléctrica que puede afectar a las redes con TPI bajo ciertas condiciones.

La capacidad de comunicación es una ventaja estratégica en redes modernas. Un TPC no solo mide la tensión, sino que también utiliza la línea de potencia como un canal de datos para coordinar protecciones a alta velocidad, un requisito fundamental en sistemas de transmisión que deben cumplir con normativas de CFE, IEC o IEEE.

Entendiendo la Clase de Exactitud y el Burden

Al especificar un transformador de potencial, dos parámetros técnicos son cruciales para garantizar su rendimiento y fiabilidad: la clase de exactitud y el burden (o carga nominal). Estos conceptos definen la calidad de la “traducción” de voltaje que realiza el TP y su capacidad para mantener esa calidad bajo las condiciones de carga reales del sistema.

Ignorar estos parámetros puede tener consecuencias severas, desde errores en la facturación de energía y diagnósticos incorrectos del sistema, hasta fallos en la operación de protecciones que pueden resultar en daños catastróficos a equipos de alto valor.

La Clase de Exactitud: El Sello de Precisión

La clase de exactitud define el error máximo permitido en la medición de tensión, según lo estipulado por normas internacionales como IEC 61869 e IEEE C57.13. Esto garantiza que un TP de un fabricante como Arteche o ABB se comporte de manera predecible y estandarizada.

Existen dos categorías principales de clases de exactitud, diseñadas para funciones distintas:

• Clases para Medición: Se identifican con números como 0.2, 0.5 o 1.0. Este valor representa el error porcentual máximo permitido bajo condiciones normales de operación (generalmente entre el 80% y 120% de la tensión nominal). Por ejemplo, un TP clase 0.2 tiene un error máximo de ±0.2% y es el estándar para puntos de facturación comercial, donde la precisión es crítica.
• Clases para Protección: Utilizan códigos como 3P o 6P (norma IEC) o letras (norma IEEE). A estos transformadores no se les exige una precisión tan alta en operación normal. Su misión principal es mantener una señal de tensión fiable y sin saturarse durante condiciones de falla, como sobretensiones o cortocircuitos, para asegurar que el relevador de protección reciba la información correcta para despejar la falla a tiempo.

Una analogía útil: para medir los límites de un terreno para una venta (medición para facturación), un topógrafo usaría un equipo láser de alta precisión (clase 0.2). Para una estimación de distancias en una obra (protección), una cinta métrica robusta y fiable sería suficiente (clase 3P).

El Burden: La Capacidad de Carga del Transformador

El burden, o carga nominal, es la capacidad de carga máxima, expresada en Volt-Amperes (VA), que puede conectarse al devanado secundario del transformador sin que su error exceda los límites de su clase de exactitud.

En términos simples, el burden define cuántos equipos puede alimentar el TP sin degradar su precisión. Esta carga es la suma de los consumos de todos los dispositivos conectados: medidores, voltímetros, bobinas de tensión de los relevadores de protección y otros equipos de monitoreo. Cada uno de estos instrumentos consume una pequeña cantidad de potencia. Si la suma total supera el burden nominal del TP, su núcleo magnético puede saturarse, comprometiendo la exactitud de la medición. Esto puede llevar a facturaciones incorrectas o, más peligrosamente, a un mal funcionamiento del sistema de protecciones.

La relevancia de estos equipos se refleja en su mercado. En México, el comercio exterior de transformadores de potencia, convertidores estáticos e inductores alcanzó los 14,155 millones de dólares. Puede explorar más datos sobre este dinámico sector en el portal de la Secretaría de Economía.

Por lo tanto, es un paso de ingeniería fundamental calcular la carga total del circuito secundario y seleccionar un TP con un burden que no solo la cubra, sino que ofrezca un margen de seguridad adecuado.

Aplicaciones Clave en la Red Eléctrica Moderna

El transformador de potencial es un componente activo del sistema nervioso de la red eléctrica, permitiendo su operación segura, fiable y económica. Sin su capacidad para proporcionar una réplica a escala y aislada del voltaje del sistema, tareas fundamentales como la facturación de energía y la protección contra fallas serían imposibles.

Actúa como el transductor indispensable entre el dominio de la alta tensión y el de los equipos de control. Su correcto funcionamiento es crítico para la estabilidad de la red, la seguridad del personal y la eficiencia operativa.

Medición para Facturación Comercial (Metering)

En la compra y venta de grandes bloques de energía, la precisión es una obligación contractual y regulatoria. En esta aplicación, el transformador de potencial de clase de medición (ej. clase 0.2) funciona como un “notario” eléctrico.

Su función es entregar una señal de tensión de alta fidelidad a los medidores fiscales. Cualquier desviación, por mínima que sea, se traduce en pérdidas económicas significativas. Por ello, la selección de un TP de alta calidad y certificado es una inversión estratégica.

Protección de Sistemas de Potencia

La aplicación más crítica del transformador de potencial es, sin duda, la protección. Actúa como los “ojos” de los relevadores de protección, los dispositivos inteligentes que monitorean continuamente la salud de la red.

El TP suministra una señal de voltaje constante al relevador. Ante una anomalía —como una sobretensión por un rayo o una caída de tensión por un cortocircuito— el TP refleja este cambio instantáneamente en su secundario. Esta señal permite al relevador detectar la falla en milisegundos y emitir un comando de apertura al interruptor de potencia para aislar la sección afectada. Esta acción ultrarrápida previene:

• Apagones en cascada: Aísla la falla antes de que se propague y cause un colapso del sistema.
• Daños a equipos: Protege activos costosos como transformadores y generadores de daños irreparables.
• Riesgos para el personal: Desenergiza las líneas y equipos en falla de forma inmediata.

Sincronización de Redes y Generadores

La conexión de una nueva central eléctrica a la red nacional —ya sea una planta de ciclo combinado, un parque eólico o fotovoltaico— requiere una sincronización perfecta.

El transformador de potencial proporciona la medición de voltaje precisa para que los sistemas de control verifiquen que tres parámetros son idénticos entre la red y el generador antes de cerrar el interruptor:

1. Magnitud de Tensión: Los voltajes deben ser iguales.
2. Frecuencia: Ambas frecuencias (típicamente 60 Hz en México) deben estar sincronizadas.
3. Ángulo de Fase: Las formas de onda senoidales deben estar alineadas.

El cumplimiento de estas condiciones evita sobrecorrientes y esfuerzos mecánicos severos que podrían dañar los generadores.

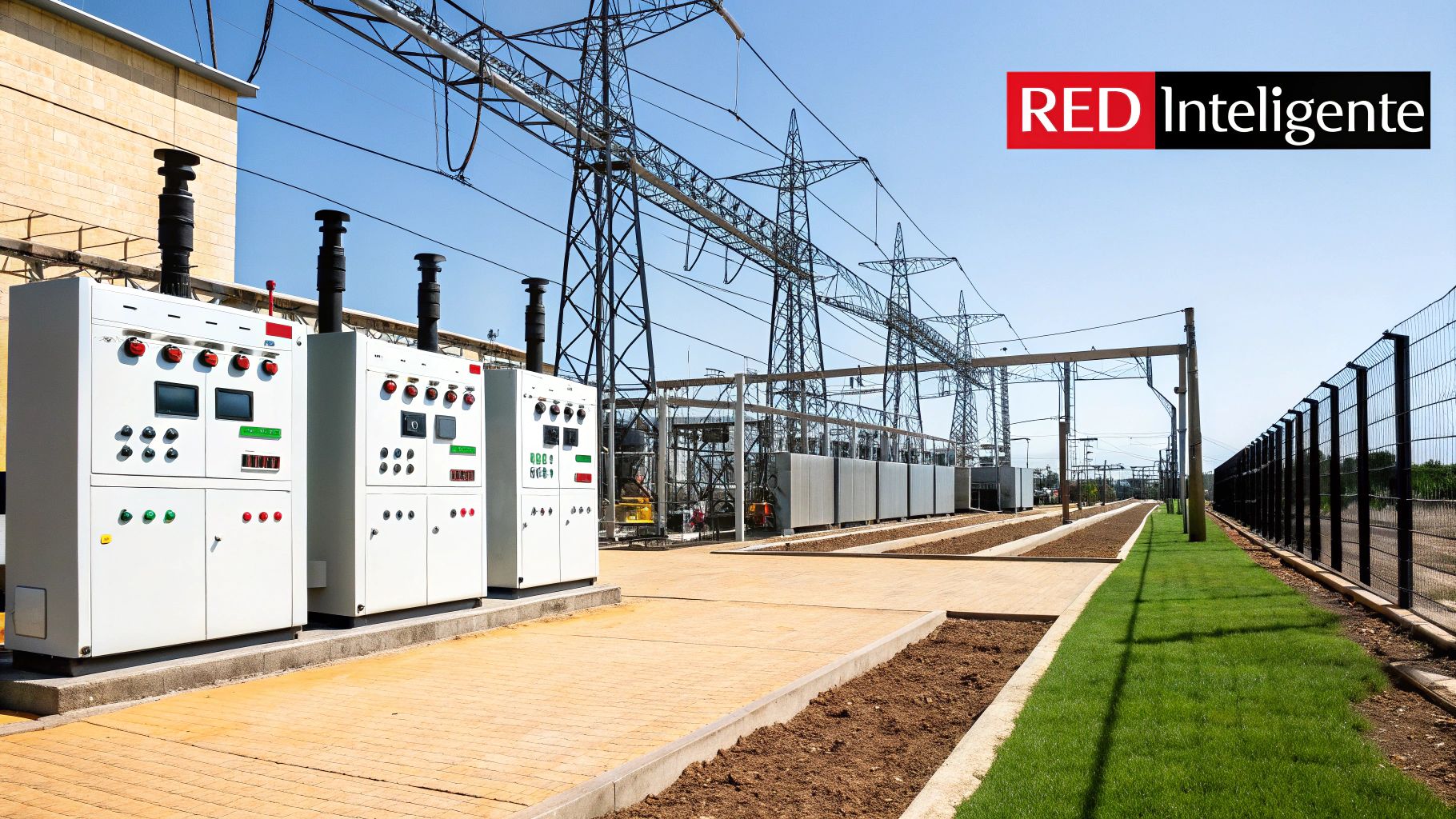

Monitoreo y Control con Sistemas SCADA

Los operadores de los centros de control de red dependen de los sistemas SCADA (Supervisión, Control y Adquisición de Datos) para tener visibilidad en tiempo real del estado del sistema. El transformador de potencial es uno de los sensores primarios que alimenta estos sistemas.

El TP proporciona los datos crudos de voltaje que los sistemas SCADA procesan y convierten en información útil (gráficos, alarmas, indicadores) para los operadores. Esto les permite monitorear la estabilidad, gestionar los flujos de potencia y tomar decisiones informadas para mantener la fiabilidad de la red.

Este flujo de datos es vital para la gestión de la calidad de la energía y la operación de redes cada vez más complejas con alta penetración de energías renovables.

El crecimiento del sector energético en México subraya la importancia de estos componentes. Se proyecta que el mercado de transformadores de potencia en el país alcanzará los 570.55 millones de dólares para 2033, impulsado por la modernización de la red y el auge de las energías renovables. Puede conocer más sobre las proyecciones de este mercado en el informe de IMARC Group.

Cómo Seleccionar el Transformador de Potencial Adecuado

La selección de un transformador de potencial es una decisión de ingeniería crítica que impacta directamente en la fiabilidad, seguridad y rentabilidad de un sistema eléctrico. No se trata de encontrar un componente que simplemente funcione, sino de especificar uno que garantice mediciones precisas y una protección fiable a lo largo de su vida útil.

Para ingenieros y gerentes de proyectos, esto implica un análisis detallado de parámetros técnicos clave. Omitir cualquiera de ellos puede resultar en errores de facturación, fallas de protección o, en el peor de los casos, daños a equipos de mayor valor.

Criterios Técnicos para la Especificación

La selección correcta comienza con una definición clara de los parámetros de operación, que deben estar alineados con las características del sistema eléctrico.

Los factores esenciales a considerar son:

• Tensión Nominal (Primaria y Secundaria): La tensión primaria debe corresponder al nivel de tensión del sistema (ej. 13.8 kV, 34.5 kV, 115 kV). La tensión secundaria es casi siempre un estándar de 120 V o 110 V para ser compatible con la instrumentación.
• Frecuencia del Sistema: En México y la mayor parte de América, la frecuencia estándar es 60 Hz. El TP debe estar diseñado para esta frecuencia para garantizar la precisión.
• Nivel Básico de Aislamiento al Impulso (NBAI o BIL): Este valor en kilovolts (kV) indica la capacidad del transformador para soportar sobretensiones transitorias, como las causadas por descargas atmosféricas. Un BIL adecuado es crucial para la supervivencia del equipo.
• Clase de Exactitud: Debe definirse según la aplicación. Para medición y facturación, se requiere alta precisión (ej. clase 0.2). Para protección, se prioriza la fiabilidad bajo condiciones de falla (ej. clase 3P).
• Burden Nominal (VA): Se debe calcular la carga total en Volt-Amperes de todos los dispositivos conectados al secundario. El burden del TP debe ser superior a esta suma para asegurar que la precisión se mantenga dentro de los límites de su clase.

La Importancia de las Normas y Certificaciones

Además de las especificaciones técnicas, el cumplimiento de normativas es una garantía de calidad y fiabilidad. En México, la especificación CFE V4200 es un estándar de referencia que asegura la compatibilidad con la red nacional.

El cumplimiento de estándares internacionales como IEC o IEEE indica que el equipo ha sido fabricado bajo las mejores prácticas de ingeniería a nivel global.

Al seleccionar un transformador de potencial, no solo se adquiere un equipo, se invierte en la certidumbre operativa del sistema. Exigir certificaciones de laboratorios acreditados como LAPEM es la mejor manera de asegurar que el equipo ha superado pruebas rigurosas de desempeño y seguridad.

Esta búsqueda de eficiencia está impulsando el mercado. Se proyecta que el segmento de transformadores de alta eficiencia en México alcanzará los 658.06 millones de dólares en 2033, con un crecimiento anual del 5.85%, reflejando la necesidad de modernizar la red y cumplir con regulaciones más estrictas. Puede aprender más sobre las tendencias del mercado de transformadores eficientes en México para entender mejor este panorama.

Preguntas Frecuentes sobre Transformadores de Potencial

Para concluir, abordamos algunas de las preguntas más comunes sobre el transformador de potencial que surgen en el entorno profesional. Aclarar estos puntos es clave para evitar errores comunes en el diseño e instalación.

¿Cuál es la diferencia entre un transformador de potencial y uno de corriente?

La diferencia fundamental radica en la magnitud que miden y su método de conexión.

• El transformador de potencial (TP) mide tensión y se conecta en paralelo con el circuito de alta tensión. Su función es “observar” la diferencia de potencial del sistema.
• El transformador de corriente (TC) mide corriente y se conecta en serie con el circuito, de modo que toda la corriente de la línea fluye a través de su devanado primario. Su función es “sentir” el flujo de electrones.

Juntos, proporcionan la información completa (tensión y corriente) necesaria para calcular la potencia, energía y detectar fallas en el sistema.

¿Qué sucede si se abre el circuito secundario de un TP en operación?

A diferencia de un transformador de corriente, donde un secundario abierto crea una condición extremadamente peligrosa, abrir el secundario de un TP en operación no representa un riesgo de seguridad inmediato. La tensión en sus terminales simplemente caerá a cero. Sin embargo, el problema es funcional: todos los dispositivos conectados (medidores, relevadores) perderán su señal de referencia de voltaje y dejarán de operar correctamente, dejando el sistema sin medición ni protección.

¿Se puede usar un TP de protección para una aplicación de medición?

Aunque técnicamente es posible, es una práctica incorrecta y no recomendada. Los TP de protección están diseñados para ser robustos y mantener una señal fiable durante fallas, pero su precisión bajo condiciones normales es inferior a la de un TP de medición. Usarlo para facturación resultaría en lecturas imprecisas, lo que se traduce directamente en pérdidas económicas. Cada tipo de transformador está optimizado para su función específica.

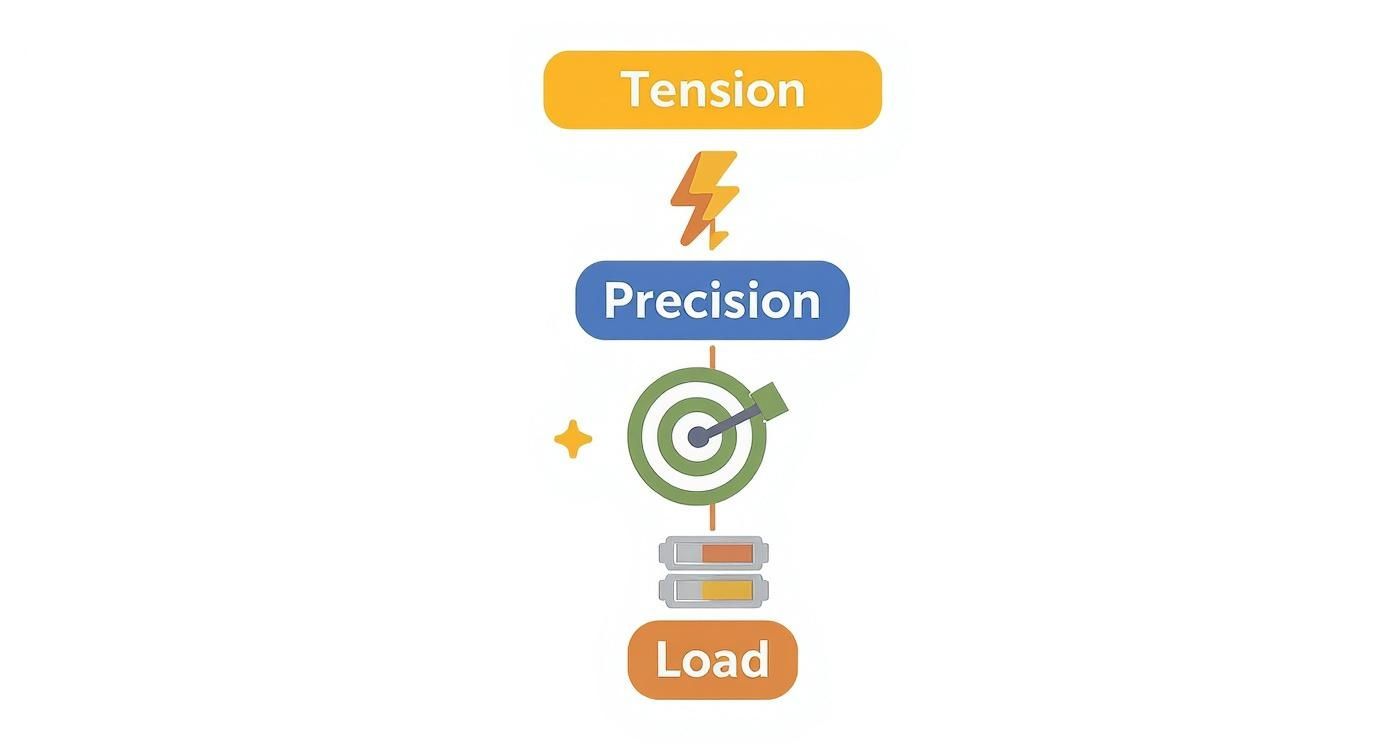

Para visualizar el proceso de selección, el siguiente diagrama de flujo simplifica los criterios clave.

Como se ilustra, la selección del TP adecuado es un proceso de ingeniería metódico que busca alinear las necesidades del sistema con las capacidades del equipo.

¿Por qué es importante la certificación LAPEM en México?

La certificación del Laboratorio de Pruebas de Equipos y Materiales (LAPEM) de CFE es una garantía de que un equipo ha sido sometido a pruebas exhaustivas y cumple con las normas mexicanas de calidad, seguridad y desempeño. Para cualquier proyecto que se interconecte a la red nacional, la certificación LAPEM es un requisito indispensable que asegura la compatibilidad y fiabilidad del equipo dentro del sistema eléctrico mexicano.

---
