Guía experta del transformador 300 kVA para proyectos

Cuando hablamos de un transformador de 300 kVA, estamos viendo mucho más que una simple caja metálica. Es, en esencia, un equipo eléctrico de alto rendimiento diseñado para manejar 300 kilovoltio-amperios de potencia, funcionando como el gran regulador de voltaje para sistemas de distribución de tamaño mediano.

Su trabajo es tomar la electricidad de la red de media tensión y "traducirla" a un voltaje seguro que podamos usar en el día a día. Así es como se asegura un suministro de energía estable y eficiente para todo, desde un pequeño centro comercial hasta un hospital.

Sus principales características y aplicaciones incluyen:

• Potencia nominal de 300 kVA, adecuada para cargas medianas.
• Voltajes primario de 13,200 V o 23,000 V y secundarios de 220Y/127 V o 480Y/277 V.
• Eficiencia de hasta 98 % gracias a núcleo de acero al silicio y devanados optimizados.
• Sistema de enfriamiento ONAN (Oil Natural Air Natural) para operación confiable.
• Cumplimiento con normas IEC 60076, IEEE C57.XX, CFE K0000-05 y LAPEM.
• Diseño versátil para tipo poste, pedestal o sumergible según la infraestructura.

¿Qué hace exactamente un transformador de 300 kVA y por qué es tan importante?

Imagina que el transformador es el puente indispensable que conecta la subestación de la compañía eléctrica con tu negocio o desarrollo. Este equipo recibe la energía en voltajes muy altos, por lo general de 13,200 o 23,000 voltios, y la convierte a niveles de baja tensión mucho más manejables, como 220Y/127 o 480Y/277 voltios.

¿Por qué es vital este paso? Porque sin él, la electricidad que llega de la red pública sería tan potente que quemaría al instante cualquier maquinaria, electrodoméstico o instalación. Sería demasiado alta y peligrosa para usarla directamente. El transformador garantiza que la energía sea compatible con nuestros equipos.

El punto justo entre capacidad y flexibilidad

La capacidad de 300 kVA pone a este transformador en un lugar ideal. No es tan grande como para desperdiciar recursos en proyectos pequeños, pero tampoco se queda corto cuando la demanda de energía empieza a crecer en instalaciones medianas. Justamente esta versatilidad lo ha convertido en una de las soluciones más comunes y eficientes para un montón de proyectos.

Algunos de sus usos más típicos son:

• Desarrollos residenciales: Ideal para dar energía a fraccionamientos enteros o edificios de departamentos, donde se necesita un suministro constante para decenas de hogares.
• Plazas comerciales: Se encarga de la demanda de múltiples locales, la iluminación común y los sistemas de aire acondicionado.
• Parques industriales y PyMEs: Es el soporte para la operación de maquinaria pesada, motores y procesos que necesitan una fuente de energía confiable y robusta.
• Edificios de oficinas y hospitales: Garantiza que los servicios críticos, como equipos médicos o servidores, nunca se queden sin energía.

En pocas palabras, el transformador de 300 kVA es una pieza clave en la distribución eléctrica moderna. Elegirlo bien e instalarlo correctamente, siempre siguiendo las normas de entidades como CFE y LAPEM, es fundamental para la seguridad, la confianza y la eficiencia de cualquier proyecto eléctrico de mediana escala.

Para entender lo básico de un transformador

Si vas a seleccionar, instalar y operar un transformador de 300 kVA, lo primero es familiarizarse con su lenguaje. No es pura teoría, es la base para tomar decisiones correctas que garanticen que tu sistema eléctrico sea eficiente, seguro y dure muchos años. Para que te hagas una idea, imagina que el voltaje es como la presión del agua en una tubería; el transformador sería esa válvula de precisión que ajusta la "presión" eléctrica para que tus equipos puedan usarla sin problemas.

El dato principal, su potencia de 300 kVA, se refiere a la potencia aparente. Esta es la capacidad total del equipo para entregar energía. Piénsalo como el total de la cuenta en un restaurante: incluye tanto la comida (la potencia real en kW, que hace el trabajo útil) como la propina (la potencia reactiva en kVAR, que necesitan motores y otros equipos para funcionar). Entender esto es clave para no quedarse corto ni sobrecargar el transformador.

¿Cómo funciona por dentro?

En el corazón de cualquier transformador hay dos piezas clave: el núcleo y los devanados. La "magia" de cambiar el voltaje ocurre gracias a cómo interactúan entre sí.

• Núcleo de acero al silicio: Es como una autopista para el campo magnético. Está hecho de láminas delgadas apiladas, un truco de diseño que reduce al mínimo las pérdidas de energía. En la práctica, esto se traduce en mayor eficiencia y, por supuesto, en un ahorro en la factura de luz a lo largo de los años.
• Devanados de cobre o aluminio: Son las bobinas de alambre. Una, llamada devanado primario, recibe el voltaje alto de la red eléctrica. La otra, el devanado secundario, entrega un voltaje más bajo y seguro a tu instalación. La diferencia en la cantidad de vueltas de alambre entre una y otra es lo que define la famosa relación de transformación.

Este proceso de inducción electromagnética es increíblemente eficiente, llegando a superar el 98 % en muchos casos. Sin embargo, no es perfecto. Esa pequeña parte de energía que se pierde se convierte en calor. Por eso, el sistema de enfriamiento (generalmente con aceite dieléctrico) es vital para mantener todo funcionando a una temperatura segura.

Un término que siempre escucharás es regulación de voltaje. Mide qué tan bien el transformador mantiene un voltaje de salida constante aunque la carga cambie. Una buena regulación, usualmente por debajo del 5 %, es crucial para proteger equipos electrónicos delicados de picos o caídas de voltaje que podrían dañarlos.

Por último, está la configuración de conexión, como la Delta-Estrella (Δ-Y). Esta es muy común en un transformador de 300 kVA, y por una buena razón: crea un punto neutro en el lado de baja tensión. Esto te permite conectar tanto equipos que usan una sola fase (como luces y computadoras) como maquinaria trifásica, todo al mismo tiempo. Es lo que lo hace tan versátil para negocios e industrias.

El diablo está en los detalles: especificaciones técnicas clave

Para elegir el transformador de 300 kVA que realmente necesitas, no basta con mirar la capacidad. Hay que meterse de lleno en las especificaciones técnicas. Son estos detalles los que marcan la diferencia en rendimiento, seguridad y, sobre todo, si el equipo será compatible con tu instalación y cumplirá con las normas. Créeme, no todos los transformadores de 300 kVA son iguales.

Lo primero que hay que revisar son los voltajes. El voltaje primario (el de media tensión) tiene que "hablar" el mismo idioma que la red de CFE, que por lo general es de 13,200 V o 23,000 V. Por otro lado, el voltaje secundario (baja tensión) debe ser el que necesitan tus equipos, ya sea 220Y/127 V para un comercio o una zona residencial, o 480Y/277 V si es para uso industrial.

Para que te hagas una idea, aquí puedes ver cómo son por dentro, con su núcleo y sus devanados.

Es la relación de vueltas entre el cableado primario y secundario lo que hace la "magia" de bajar el voltaje de forma segura y eficiente para que puedas usarlo.

Rendimiento y cómo se mantiene "fresco"

Más allá de los voltajes, hay otros factores que definen qué tan bien y estable trabajará el transformador. La impedancia, por ejemplo, es un número crítico que se expresa en porcentaje. Este dato es oro molido para los ingenieros que hacen estudios de cortocircuito y coordinación de protecciones, ya que una impedancia correcta ayuda a limitar las corrientes cuando hay una falla, protegiendo tanto al transformador como a toda tu instalación.

Otro punto fundamental es cómo se enfría. La gran mayoría de los transformadores de 300 kVA, ya sean de tipo pedestal o poste, usan el sistema ONAN (Oil Natural Air Natural). Funciona así de simple: el aceite dieléctrico circula de forma natural por dentro, como el agua caliente que sube en una olla, y disipa el calor que se genera. Es un método súper confiable porque no depende de partes móviles como ventiladores, que podrían fallar.

Un punto clave: Fíjate en la regulación de voltaje. Este valor te dice cuánto "cae" la tensión cuando el transformador pasa de no tener carga a trabajar a tope. Un valor bajo, idealmente por debajo del 5 %, es señal de calidad, pues asegura que tus equipos recibirán un voltaje estable y los protege de picos o caídas que podrían dañarlos.

Cumplimiento de normas y el mundo subterráneo

Aquí no hay negociación posible: el transformador debe cumplir con las normativas nacionales e internacionales. En México, la biblia para esto son las especificaciones de CFE, como la K0000-05 para equipos sumergibles. Además, siguiendo los estándares IEC 60076 y IEEE C57.XX, estos transformadores garantizan seguridad y rendimiento. Por ejemplo, los transformadores sumergibles de 300 kVA y 500 kVA son muy comunes para la distribución subterránea en ciudades, siguiendo la especificación CFE K0000-05. Son perfectos para lugares donde no hay mucho espacio. Si te interesa el tema, puedes consultar la documentación técnica de CFE para más detalles.

Elegir entre un equipo de 300 kVA y uno de 500 kVA para una instalación subterránea depende directamente de cuánta energía se va a consumir y del espacio con el que cuentas.

Comparativa de transformadores subterráneos 300 vs 500 kVA

Capacidad (kVA)	Aplicación típica	Norma aplicable
300 kVA	Desarrollos residenciales de densidad media, pequeñas plazas comerciales.	CFE K0000-05
500 kVA	Edificios de oficinas, centros comerciales más grandes, zonas con alta densidad de carga.	CFE K0000-05

En resumen, el transformador de 300 kVA es una solución muy equilibrada para cargas moderadas donde el espacio es un factor, mientras que el de 500 kVA es la opción robusta para proyectos más grandes o con una alta demanda de energía desde el principio.

Cómo elegir el transformador de 300 kVA que de verdad necesitas

Elegir un transformador de 300 kVA no es como comprar cualquier equipo. Es una decisión de peso que, si se toma a la ligera, puede salir muy cara. Y no hablo solo del precio de compra. Un equipo mal seleccionado se traduce en facturas de luz más altas, fallas inesperadas y paros en la operación que nadie quiere. La meta es encontrar ese punto exacto entre la capacidad que necesitas, la durabilidad que esperas y un costo que haga sentido a largo plazo.

Para dar en el clavo, hay que ser metódico y basarse en los datos duros de tu proyecto. No se trata simplemente de buscar un equipo que diga "300 kVA" en la placa, sino de garantizar que ese transformador va a trabajar como un campeón en su entorno específico, día tras día, durante muchos años.

Primero lo primero: ¿cuánta carga vas a manejar hoy y mañana?

El paso inicial, y sin duda el más crítico, es hacer un buen análisis de carga. No te quedes solo con lo que consumes hoy. Piensa a futuro. Un transformador es una inversión para toda la vida, o casi: estamos hablando de 25 a 30 años de servicio. Por eso, debe tener la capacidad de aguantar el crecimiento que planeas para tu negocio o desarrollo.

Como regla de oro, busca que tu transformador trabaje normalmente entre el 60 % y el 80 % de su capacidad. Esto te da un colchón de seguridad para esos picos de demanda inesperados y para el crecimiento futuro, sin que la eficiencia se vaya por los suelos.

El entorno importa, y mucho

Las condiciones del lugar donde vas a instalar el transformador le afectan directamente, tanto en su rendimiento como en su durabilidad. Cosas como la altitud, la temperatura del día a día y si está expuesto a ambientes corrosivos (como la brisa marina en la costa) son clave.

Toma en cuenta estos puntos:

• Altitud: Mientras más alto estés, el aire es más delgado y enfría menos. Si tu instalación está por encima de los 1,000 metros sobre el nivel del mar, vas a necesitar un equipo con un diseño especial o aplicar factores de corrección para no sobrecargarlo.
• Temperatura ambiente: Si va a operar en una zona muy calurosa, necesitas un sistema de enfriamiento más potente o un líquido aislante que aguante más el calor sin riesgo de inflamarse.
• Espacio y ubicación: ¿Irá en un poste, bajo tierra o a nivel de suelo? Esto define si necesitas un transformador tipo poste, sumergible o pedestal. Cada uno tiene sus propias mañas para la cimentación y la ventilación.

El cortocircuito y el tipo de transformador

Por último, pero no menos importante, necesitas saber el nivel de cortocircuito que hay en el punto donde te conectarás a la red de media tensión. Este dato te lo debe dar la CFE y es vital para elegir un transformador con la impedancia correcta. Esto ayuda a limitar la corriente en caso de una falla y asegura que las protecciones (como los fusibles o interruptores) funcionen cuando deben.

Con toda esta información en la mano, ya puedes decidir con certeza entre los tipos más comunes:

• Tipo Pedestal: La opción ideal para fraccionamientos o plazas comerciales con cableado subterráneo. Son seguros, discretos y quedan bien estéticamente.
• Tipo Poste: El clásico de toda la vida para redes aéreas. Es la solución más económica y relativamente sencilla de instalar.
• Tipo Sumergible: Diseñados para ir en bóvedas subterráneas, perfectos para ciudades muy densas donde cada metro cuadrado de superficie vale oro.

Si analizas bien estos tres puntos, te aseguras de que el transformador 300 kVA que compres no solo cumpla una ficha técnica, sino que sea la solución más inteligente y rentable para tu proyecto.

Guía de instalación y puesta en marcha seguras

Montar un transformador 300 kVA es más que un simple montaje mecánico: es un proceso que demanda precisión y respeto por cada detalle. Cuando todo se hace con cuidado, el equipo puede entregar décadas de servicio sin contratiempos.

Para cumplir con las normas de CFE y las recomendaciones de IEEE, cada paso se debe documentar y ejecutar con disciplina. Así evitamos sorpresas costosas y mantenemos la operación dentro de los parámetros de diseño.

Preparación y logística inicial

Antes de la llegada del transformador, hay que tener lista la cimentación. Piensa en ella como la base de una escultura: si no está nivelada, cualquier desequilibrio termina por evidenciarse.

Además, planificar la descarga y posicionamiento es crucial.

• Seleccionar grúas con capacidad certificada
• Usar eslingas suaves que protejan la pintura
• Evitar golpes que puedan dañar el aislamiento interno

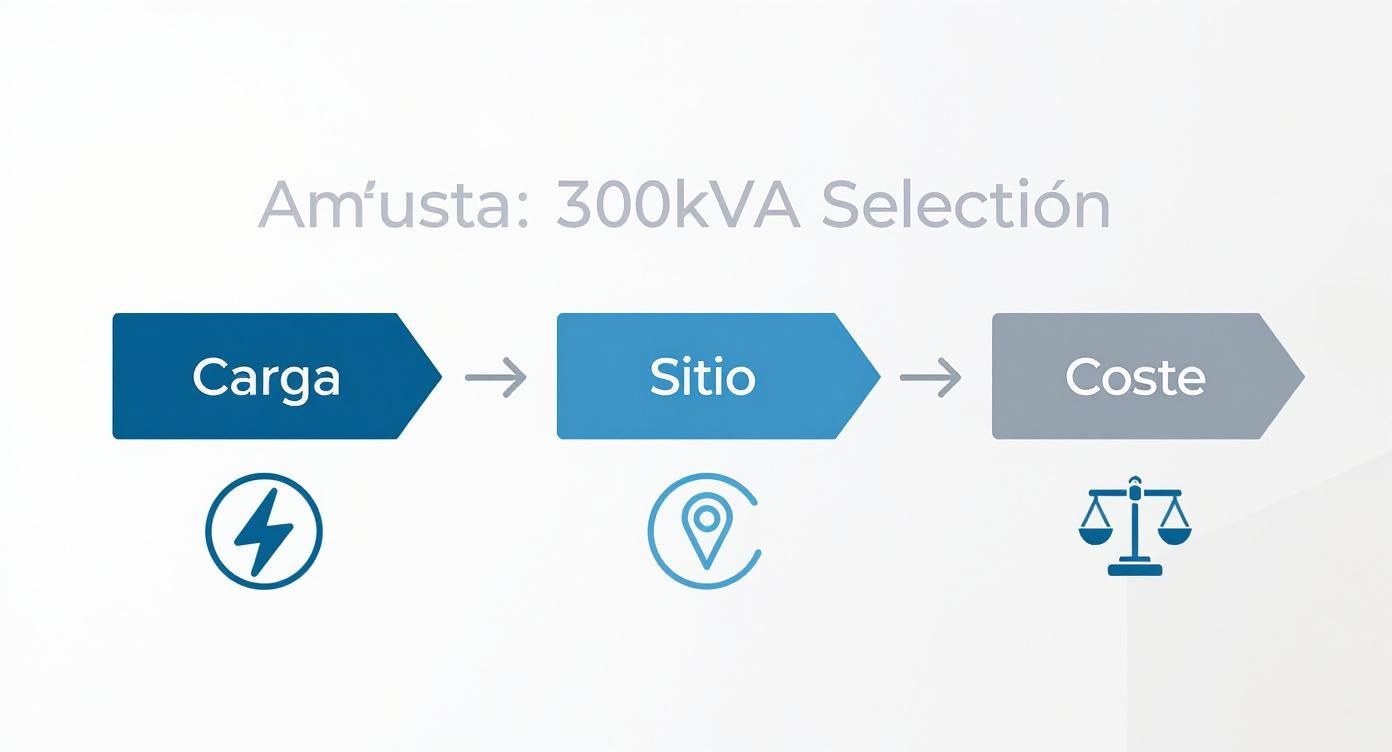

Como muestra la infografía, evaluar la carga, las condiciones del sitio y el costo total son pilares que definen una selección exitosa antes de la instalación.

Conexiones críticas y pruebas finales

Con el tanque ya anclado, llega el momento de las conexiones eléctricas. Limpiar y apretar cada terminal según el par recomendado por el fabricante garantiza un contacto sólido y reduce la posibilidad de puntos calientes.

La puesta a tierra no admite concesiones. Debes conectar:

• El tanque del transformador
• El neutro del devanado secundario (configuración Estrella)
  a una red de tierra con baja resistencia.

Antes de energizar, realiza estas pruebas en sitio:

• Prueba de resistencia de aislamiento (Megger): Corrobora que no haya fugas entre devanados ni hacia tierra.
• Prueba de relación de transformación (TTR): Asegura que el voltaje de salida coincida con el diseño.
• Análisis del aceite dieléctrico: Detecta humedad o contaminantes que afecten la calidad del aislamiento.

La seguridad es la máxima prioridad. Todo el personal debe usar equipo de protección personal (EPP) y seguir un estricto procedimiento de bloqueo y etiquetado (LOTO) antes de trabajar sobre cualquier parte.

Sólo cuando todas las pruebas sean satisfactorias y las conexiones estén verificadas, podemos proceder a la energización secuencial. En ese momento, se monitorean voltaje y corriente para certificar que el transformador opere según lo planeado.

Aplicaciones reales y casos de éxito

Más allá de los manuales y las fichas técnicas, el verdadero valor de un transformador de 300 kVA se demuestra en el día a día, trabajando silenciosamente para energizar nuestros proyectos. Es una pieza clave en muchísimos escenarios, resolviendo problemas de distribución eléctrica con una fiabilidad a toda prueba.

Su capacidad lo posiciona en un punto ideal: es suficientemente robusto para demandas importantes, pero no tan grande como para ser excesivo en proyectos de tamaño mediano. Veamos dónde brilla realmente.

Desarrollo residencial y suministro comunitario

Piensa en un fraccionamiento de tamaño mediano. Aquí, un solo transformador de 300 kVA tipo pedestal es más que capaz de suministrar energía a docenas de casas. Se encarga de todo, desde el bajo consumo durante la noche hasta los picos de la tarde, cuando todo el mundo llega a casa y enciende sus aparatos.

Gracias a su diseño compacto y seguro, se puede instalar en una esquina o en un área verde sin estorbar, pasando casi desapercibido. En México, es muy común verlos en subestaciones que abastecen a comunidades residenciales y comerciales, siempre siguiendo las normas de la CFE para asegurar que el voltaje llegue perfecto a cada consumidor. Si te interesa el tema, puedes consultar las normativas de construcción eléctrica de CFE para entender mejor los requerimientos.

Centros comerciales y PyMEs

En el mundo comercial, un transformador de 300 kVA es el corazón que mantiene funcionando a pequeñas plazas comerciales o edificios de oficinas. Imagina la cantidad de cosas que demandan energía al mismo tiempo:

• La iluminación LED de pasillos y escaparates.
• Los sistemas de aire acondicionado y calefacción (HVAC), que no paran en todo el día.
• Las computadoras y servidores en cada una de las oficinas.
• Motores más pequeños, como los de los elevadores o las bombas de agua.

Este equipo gestiona todas esas cargas simultáneas, garantizando que cada local reciba un voltaje estable para proteger sus equipos y operar sin interrupciones.

Un ejemplo perfecto de su capacidad es su uso en una pequeña planta industrial. Un solo transformador de 300 kVA puede alimentar toda la operación: desde los motores trifásicos de la línea de producción y los sistemas de control, hasta la iluminación de la nave. Esto permite optimizar la inversión inicial en infraestructura eléctrica sin quedarse corto de potencia cuando arranca la maquinaria más pesada.

Resolvemos tus dudas sobre el transformador de 300 kVA

Sabemos que en el día a día surgen preguntas muy específicas sobre estos equipos. Por eso, hemos recopilado las dudas más frecuentes que escuchamos de ingenieros y responsables de proyectos para darte respuestas claras y al grano.

¿Cuántos años puede durar un transformador de 300 kVA?

Un transformador de 300 kVA bien cuidado es una inversión a largo plazo. Con un mantenimiento correcto y operando en condiciones normales, puedes esperar que funcione sin problemas durante 25 o 30 años, a veces incluso más.

Claro, hay factores que pueden acortar o alargar su vida, como la calidad del aceite, si está expuesto a un ambiente muy corrosivo o si constantemente lo llevas al límite de su capacidad.

¿Qué mantenimiento es indispensable para que no falle?

Para que tu transformador sea fiable, el mantenimiento preventivo es tu mejor aliado. No se trata de algo complicado, pero sí de ser constante.

Lo fundamental incluye:

• Inspecciones visuales para detectar cualquier cosa fuera de lo normal.
• Análisis del aceite aislante al menos una vez al año para asegurar que mantiene sus propiedades.
• Revisar y apretar conexiones que con el tiempo pueden aflojarse.
• Limpiar los aisladores y comprobar que el tanque esté perfectamente sellado para que no entre humedad.

¿Aguanta una sobrecarga un transformador de 300 kVA?

Sí, pero con matices muy importantes. Un transformador de este tipo puede soportar sobrecargas, pero solo por periodos muy cortos y siempre dentro de lo que marca el fabricante y las normas, como la IEEE C57.91.

Piensa en ello como correr un sprint: puedes hacerlo por un momento, pero no puedes mantener ese ritmo indefinidamente. Someter el transformador a sobrecargas continuas es la receta perfecta para reducir su vida útil drásticamente y, peor aún, arriesgarte a una falla grave que te deje sin energía.

La mejor estrategia siempre será dimensionar correctamente el equipo desde el principio. Es la única forma de garantizar una operación segura y duradera.

---
