Guía Esencial del Transformador de Corriente (TC)

Un transformador de corriente (TC) es un equipo de instrumentación fundamental en sistemas eléctricos de media y alta tensión, diseñado para reducir corrientes elevadas a niveles seguros y medibles. Su función principal es proporcionar una réplica precisa y a escala de la corriente del circuito principal, sin interrumpir el flujo de energía. Esta reducción permite que los equipos de medición, control y protección operen de manera segura, ya que están diseñados para manejar corrientes bajas, típicamente de 1 o 5 amperios.

En esencia, el TC actúa como un traductor entre la alta corriente del sistema de potencia y los delicados instrumentos de monitoreo. Su correcta selección e instalación son vitales para proteger activos de alto valor, garantizar la seguridad del personal y asegurar la fiabilidad operativa de la red, cumpliendo con normativas clave como las especificaciones de CFE y estándares internacionales como IEC o IEEE.

El rol fundamental en la infraestructura eléctrica

El transformador de corriente es un componente indispensable que actúa como los "sentidos" del sistema eléctrico, proporcionando información crítica para la toma de decisiones operativas. Sin mediciones de corriente precisas, la gestión de la energía, la facturación del consumo y, crucialmente, la detección de fallas serían imposibles.

Las funciones principales de un TC se agrupan en tres áreas estratégicas:

• Medición precisa: Proporciona señales de corriente a medidores de energía, analizadores de redes y equipos de monitoreo de calidad de la energía. Esto es fundamental para la facturación comercial (medición fiscal) y la gestión de la demanda.
• Protección del sistema: Alimenta la corriente de operación a relevadores de protección, que monitorean continuamente el sistema en busca de sobrecorrientes, cortocircuitos o fallas a tierra. Su respuesta rápida permite aislar fallas y proteger activos críticos como transformadores de potencia e interruptores.
• Control y automatización: Envía datos de corriente en tiempo real a sistemas SCADA, RTUs y otros controladores para optimizar la operación de la red, realizar balanceo de cargas y mejorar la eficiencia general del sistema.

Un transformador de corriente correctamente especificado e instalado es la primera línea de defensa de cualquier sistema eléctrico. Garantiza que los equipos de protección reciban información fidedigna para actuar en milisegundos y evitar daños catastróficos.

Componentes clave y su función

Cada componente de un transformador de corriente está diseñado meticulosamente para asegurar su precisión, fiabilidad y seguridad.

A continuación, se describen los elementos esenciales de un TC y el rol que desempeña cada uno.

Componentes clave de un transformador de corriente

Componente	Función principal	Importancia en el sistema
Devanado Primario	Conduce la corriente del sistema de alta tensión que se desea medir. Puede ser una barra integrada o el propio conductor del sistema.	Es el punto de entrada de la corriente. Su diseño determina la capacidad nominal del TC y su robustez ante corrientes de falla.
Núcleo Magnético	Concentra el flujo magnético generado por la corriente primaria. Fabricado con acero al silicio laminado de alta permeabilidad.	La calidad del núcleo define la precisión y el punto de saturación del TC, un factor crítico para su comportamiento en medición o protección.
Devanado Secundario	Genera la corriente reducida, proporcional a la primaria, gracias a la inducción magnética. Consta de un gran número de vueltas de un conductor más fino.	Proporciona la salida de corriente segura (1 A o 5 A) para la conexión a los instrumentos de medición, control y protección.
Aislamiento	Separa dieléctricamente el devanado primario del secundario y ambos del núcleo. Puede ser resina epóxica, aceite dieléctrico o SF6.	Es un componente de seguridad crítico que previene que la alta tensión del primario se transfiera al circuito secundario de baja tensión.
Terminales	Permiten la conexión segura y estandarizada del devanado secundario a los equipos externos, con marcas de polaridad (S1, S2).	Una conexión correcta de la polaridad es fundamental para el funcionamiento adecuado de sistemas de protección direccionales y diferenciales.

La sinergia de estos componentes garantiza la fiabilidad del conjunto. Por esta razón, elegir TCs de fabricantes reconocidos como Arteche, Hitachi Energy o G&W Electric, que cumplen con los más altos estándares de calidad, es una decisión estratégica que impacta directamente en la confiabilidad de todo el sistema eléctrico.

Cómo funciona un transformador de corriente

El principio de operación de un transformador de corriente se basa en la ley de inducción electromagnética de Faraday. La corriente de alta magnitud que circula por el conductor primario genera un campo magnético alterno en el núcleo del transformador. Este campo magnético, a su vez, induce una corriente en el devanado secundario.

La magnitud de la corriente secundaria es inversamente proporcional al número de vueltas de los devanados. Dado que el devanado primario tiene muy pocas vueltas (a menudo, solo una: el propio conductor que pasa por el TC) y el secundario tiene un gran número de vueltas, la corriente resultante en el secundario es significativamente menor.

La relación de transformación: el secreto está en las vueltas

La relación de transformación es el parámetro clave que define la proporción entre la corriente primaria y la secundaria. Se expresa como una relación, por ejemplo, 1000:5 A. Esto significa que por cada 1,000 amperios que fluyen en el circuito primario, el TC generará exactamente 5 amperios en su salida secundaria.

Esta relación es fija y altamente precisa, lo que permite a los medidores y relevadores de protección interpretar correctamente la magnitud de la corriente en la línea de alta potencia. El núcleo magnético, fabricado con materiales de alta permeabilidad como el acero al silicio, canaliza eficientemente el flujo magnético para garantizar una transferencia de energía precisa con mínimas pérdidas.

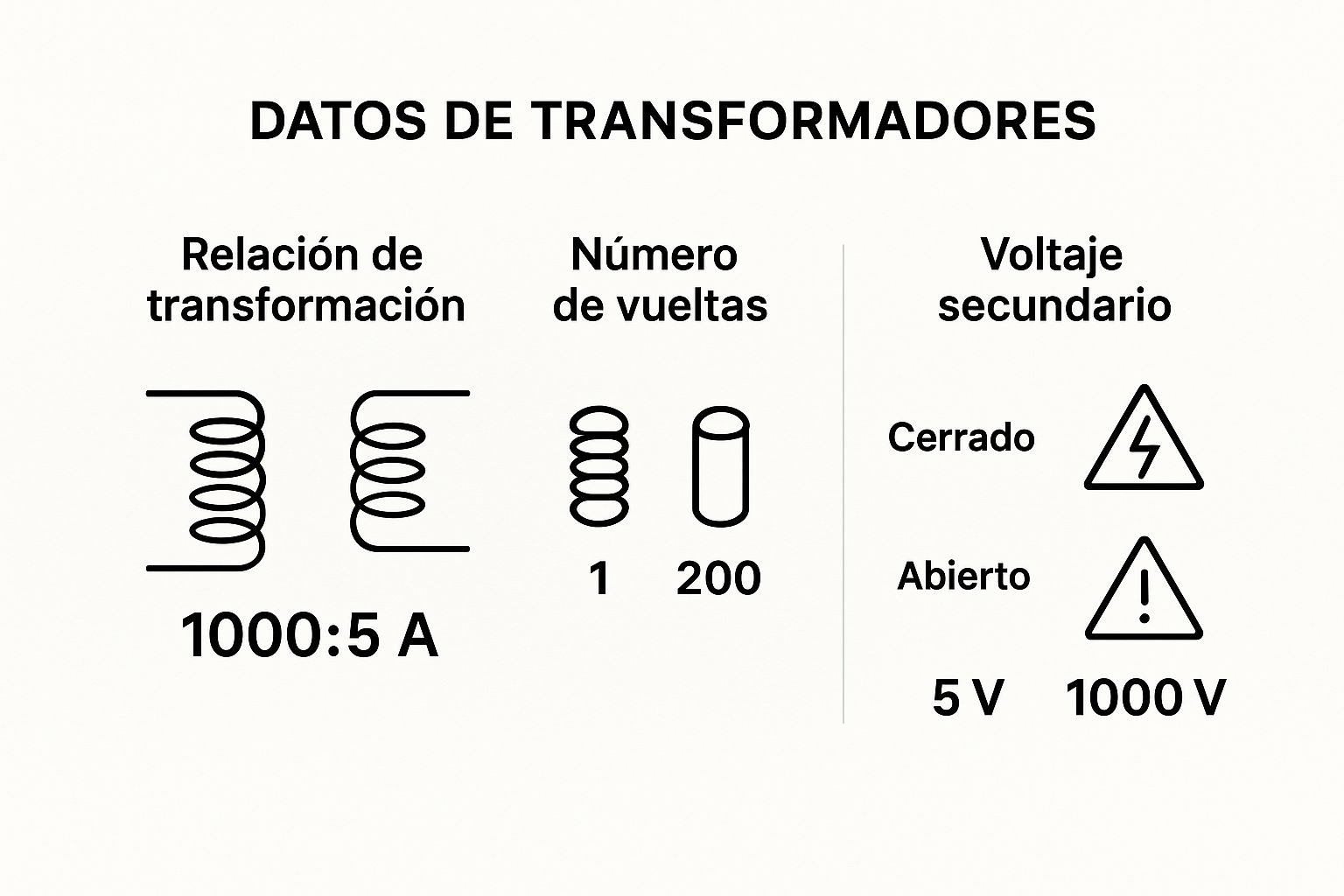

El siguiente infográfico ayuda a visualizar esta relación fundamental entre las vueltas del devanado y la reducción de la corriente.

Como se puede observar, el contraste entre el devanado primario y el secundario es lo que permite esta "reducción" segura y precisa de la corriente.

La regla de oro: la seguridad del circuito secundario

Un principio de seguridad fundamental que todo ingeniero y técnico debe conocer es que el circuito secundario de un transformador de corriente nunca debe dejarse en circuito abierto mientras el primario está energizado.

Si el secundario se abre, la corriente inducida no tiene un camino por donde fluir. Esto causa que todo el flujo magnético generado por el primario se concentre en el núcleo, llevándolo a la saturación. Como resultado, se induce un voltaje extremadamente alto y peligroso en los terminales secundarios, que puede alcanzar miles de voltios.

Este fenómeno de alta tensión puede causar arcos eléctricos, destruir el aislamiento del transformador y, lo más grave, representar un riesgo de electrocución fatal para el personal. Por esta razón, el secundario siempre debe estar conectado a su carga (medidor, relevador, etc.) o puesto en cortocircuito mediante un puente de seguridad durante cualquier tarea de mantenimiento.

El uso de transformadores para manejar la electricidad ha sido un pilar del desarrollo en México desde sus inicios. La historia de nuestra red eléctrica, que comenzó en 1879, es un claro ejemplo. Para 1905, se construyó la primera línea de alta tensión del país de 60 kV entre Necaxa y la Ciudad de México, que en su momento fue la más larga del mundo. Proyectos de esta magnitud solo fueron posibles gracias a los transformadores, que adaptaban la corriente y el voltaje para una distribución eficiente y segura. El principio de funcionamiento sigue vigente.

Si desea conocer más sobre la evolución de la red eléctrica mexicana, le recomendamos este fascinante documental histórico.

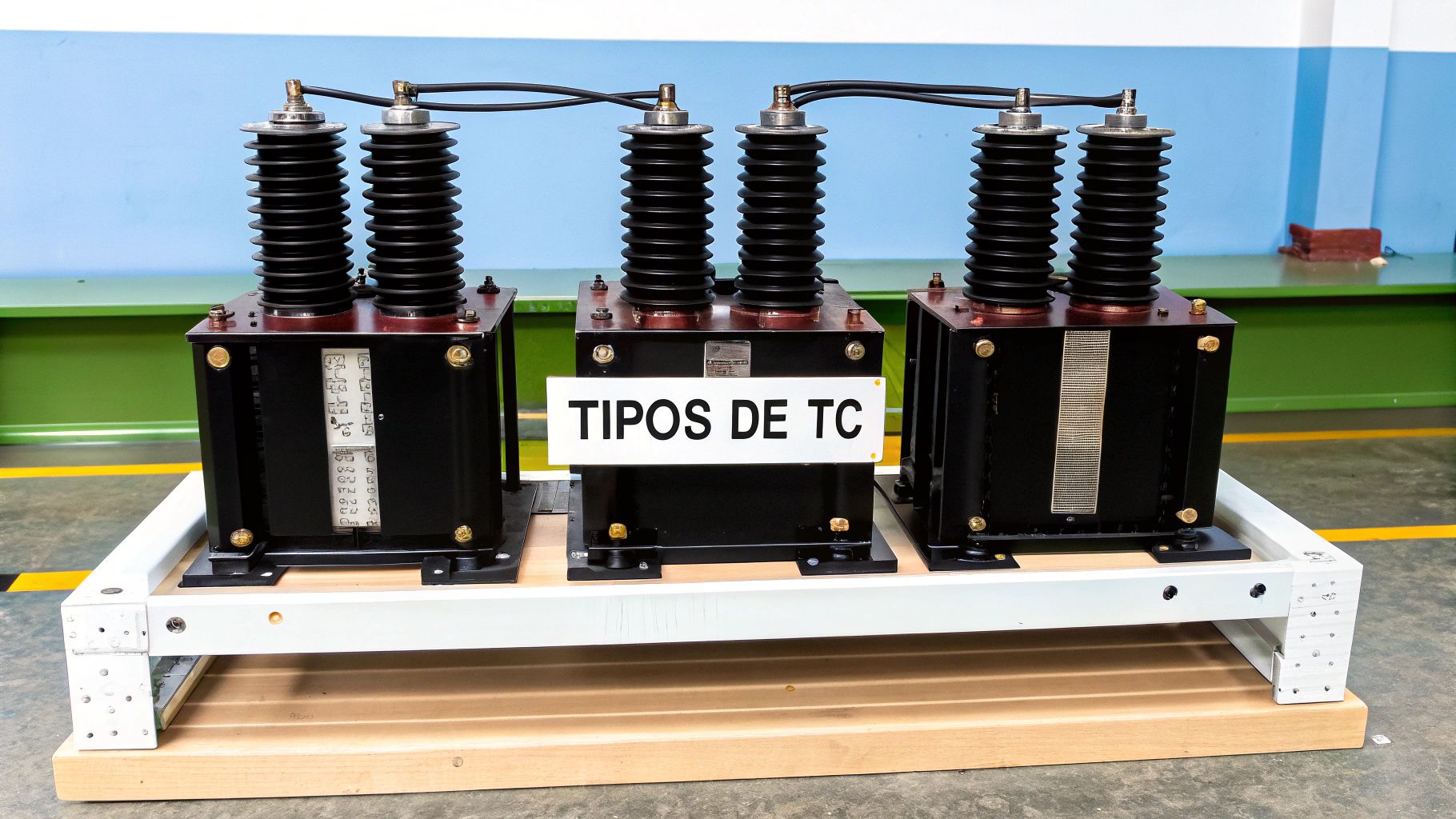

Tipos de transformadores de corriente y sus aplicaciones

No existe un transformador de corriente universal. La selección del tipo adecuado depende de la aplicación específica, el nivel de tensión, el lugar de instalación y los requisitos de precisión. Cada diseño ofrece ventajas particulares para escenarios que van desde subestaciones de nueva construcción hasta proyectos de modernización (retrofitting) de instalaciones existentes.

La clasificación más común de los TCs se basa en su construcción física, lo cual determina cómo interactúan con el conductor primario.

Clasificación por construcción física

El diseño constructivo de un TC es clave para su instalación y desempeño. Los tres tipos más comunes en la industria son:

• Transformador de tipo ventana: Este diseño presenta una apertura central (ventana) a través de la cual se pasa el conductor primario (cable o barra). El propio conductor actúa como el devanado primario de una sola vuelta. Su principal ventaja es la facilidad de instalación en barras colectoras o cables existentes sin necesidad de seccionar el circuito.
• Transformador de tipo devanado (o tipo barra): En este modelo, el devanado primario (generalmente una barra de cobre) es un componente integral del transformador y se conecta en serie con el circuito principal. Este diseño ofrece una mayor precisión y un nivel de aislamiento superior, siendo la opción preferida para aplicaciones de medición fiscal (facturación) y puntos de interconexión donde la exactitud es crítica.
• Transformador de núcleo partido: Este transformador está diseñado para proyectos de modernización. Su núcleo se abre en dos mitades, permitiendo su instalación alrededor de un conductor existente sin interrumpir el servicio eléctrico. Son ideales para auditorías energéticas, estudios de carga o la adición de puntos de medición en sistemas en operación, minimizando el tiempo de inactividad.

Comparativa de tipos de transformadores de corriente

Tipo de TC	Principio de construcción	Ventajas principales	Aplicación típica
Tipo Ventana	Apertura central para el paso del conductor primario.	Facilidad de instalación, versatilidad y costo-efectividad.	Medición y protección en tableros de distribución y centros de control de motores.
Tipo Devanado (Barra)	Devanado primario integrado, conectado en serie al circuito.	Alta precisión, robustez mecánica y excelente aislamiento.	Medición fiscal, puntos de interconexión con CFE, protección de activos de alto valor.
Núcleo Partido	El núcleo se abre en dos mitades para rodear el conductor.	Instalación sin interrupción del servicio, ideal para retrofits.	Auditorías energéticas, monitoreo temporal, modernización de sistemas existentes.

Clasificación por función operativa

Más allá de su forma, un TC se diseña para una de dos misiones críticas: medición de alta precisión o protección confiable del sistema.

La diferencia fundamental entre un TC de medición y uno de protección radica en su comportamiento ante sobrecorrientes. El primero protege los instrumentos, mientras que el segundo protege la red.

• TCs de Medición: Están optimizados para la exactitud dentro del rango de operación normal (típicamente hasta el 120% de su corriente nominal). Su núcleo está diseñado para saturarse rápidamente ante corrientes de falla elevadas. Esta saturación es una característica de diseño intencionada que protege los delicados equipos de medición (medidores, analizadores de redes) de ser dañados por las sobrecorrientes.
• TCs de Protección: Su principal atributo es la fiabilidad bajo condiciones de falla. Mantienen una relación de transformación precisa incluso ante corrientes de cortocircuito que son múltiples veces su corriente nominal. Su núcleo está diseñado con un punto de saturación más alto para asegurar que los relevadores de protección reciban una señal fidedigna de la magnitud de la falla, permitiendo una operación correcta para despejarla.

Esta distinción es crucial. Utilizar un TC de medición en un esquema de protección podría resultar en una falla no detectada. Por ello, fabricantes líderes como Arteche y Hitachi Energy ofrecen gamas de productos especializados para cada función, cumpliendo con las clases de exactitud definidas por IEC y IEEE para medición (ej. 0.2S, 0.5) y protección (ej. 5P10, C400).

Criterios para seleccionar el transformador correcto

Seleccionar el transformador de corriente (TC) adecuado es un paso crítico en el diseño de cualquier sistema eléctrico de potencia. Una elección incorrecta puede derivar en mediciones inexactas, operación indebida de los sistemas de protección y, en el peor de los casos, riesgos de seguridad para el personal y los equipos.

Como ingeniero, es su responsabilidad analizar cada parámetro técnico para asegurar que el TC no solo sea compatible con el sistema, sino que también ofrezca el rendimiento y la fiabilidad requeridos a largo plazo. Esta decisión implica interpretar las hojas de especificaciones de fabricantes de primer nivel como Arteche, G&W Electric o ABB y alinear sus características con las necesidades del proyecto y el cumplimiento normativo.

Parámetros técnicos fundamentales

Para una selección técnica adecuada, se deben evaluar cuatro parámetros fundamentales que definen el comportamiento del transformador en operación.

• Relación de transformación: Es la relación entre la corriente primaria nominal y la corriente secundaria nominal (p. ej., 1000:5 A). La corriente nominal primaria del TC debe seleccionarse para que sea ligeramente superior a la corriente de carga máxima esperada en el circuito, asegurando que opere dentro de su rango óptimo de precisión.
• Clase de exactitud: Este parámetro, definido por estándares IEC o IEEE, especifica el error máximo permitido en la medición. Para aplicaciones de facturación (medición fiscal), se requieren clases de alta precisión como 0.2S o 0.5. Para aplicaciones de protección, se utilizan clases como 5P10 o C400, que garantizan una respuesta fiable incluso durante condiciones de falla.
• Carga o Burden: Es la carga máxima (en Volt-Amperes, VA) que el circuito secundario del TC puede alimentar sin exceder su límite de error de clase. Es crucial que el burden nominal del TC sea mayor que la suma de las cargas de todos los dispositivos conectados (relevadores, medidores) más la resistencia de los cables de conexión.
• Nivel básico de aislamiento (BIL): Este valor indica la máxima tensión de impulso (sobretensión transitoria) que el aislamiento del transformador puede soportar sin fallar. Es un parámetro de seguridad crítico que debe ser compatible con el nivel de tensión del sistema donde se instalará.

Un error común es subestimar el burden total del circuito secundario, lo que degrada la precisión del transformador. Es fundamental calcular la carga total para garantizar mediciones fiables, especialmente en aplicaciones críticas de protección y facturación.

Consideraciones de instalación y cumplimiento normativo

Adicionalmente a los parámetros técnicos, el entorno de instalación es un factor determinante. El tipo de TC (ventana, devanado o núcleo partido) dependerá de si se trata de una instalación nueva o una modernización. El material de aislamiento también es clave: la resina epóxica es ideal para interiores, mientras que la porcelana o los polímeros son adecuados para instalaciones a la intemperie.

Es imperativo verificar que el transformador cuente con las certificaciones exigidas por las normativas locales, como las especificaciones de CFE LAPEM en México, y los estándares internacionales como IEC 61869-2 y IEEE C57.13. Estas certificaciones garantizan que el equipo ha sido probado rigurosamente para operar de forma segura y predecible.

Finalmente, las buenas prácticas de instalación, como la correcta orientación de la polaridad (P1/P2 y S1/S2) y la puesta a tierra del terminal secundario S2, son esenciales para el funcionamiento correcto de los sistemas de protección y la seguridad del personal. El crecimiento del mercado de transformadores en México demanda el uso de equipos robustos y confiables, como lo demuestra la expansión de la capacidad productiva local. Para más detalles, consulte este informe de la industria.

Pruebas y normativas: el sello de garantía de un transformador de corriente

En sistemas eléctricos de potencia, la fiabilidad no es opcional. Para un transformador de corriente, el cumplimiento de normativas y la superación de pruebas rigurosas son la garantía de que operará con precisión y seguridad, tanto en condiciones normales como durante una falla crítica. La integridad de la red, la protección de activos de alto costo y la seguridad del personal dependen del rendimiento predecible de estos componentes.

Por ello, los TCs están regulados por un estricto marco normativo que define su diseño, fabricación y los ensayos que deben superar antes de su puesta en servicio.

Las normas clave que todo profesional debe conocer

En México, los proyectos eléctricos de media y alta tensión deben cumplir tanto con especificaciones nacionales, como las de CFE (validadas por laboratorios como LAPEM), como con los estándares internacionales que rigen la industria.

• IEC 61869-2: Es el estándar de referencia global de la Comisión Electrotécnica Internacional para transformadores de corriente. Define los requisitos de diseño, las clases de exactitud (para medición y protección) y los métodos de prueba estandarizados.
• IEEE C57.13: Es el estándar equivalente del Instituto de Ingenieros Eléctricos y Electrónicos, predominante en Norteamérica. Aunque utiliza una nomenclatura diferente para las clases de exactitud (ej., C400 en lugar de 5P10), su objetivo es el mismo: garantizar un rendimiento fiable y consistente.

Estas normas establecen un lenguaje técnico común y definen parámetros críticos como los límites de error, la capacidad de aislamiento y el comportamiento del núcleo magnético ante la saturación.

Pruebas de fábrica: la hora de la verdad

Para que un transformador de corriente pueda ser comercializado, debe superar una serie de pruebas exhaustivas en fábrica que validan su diseño y construcción.

Las pruebas de rutina y de tipo no son un mero formalismo. Son la evidencia física de que un TC funcionará como se espera, protegiendo activos que valen millones y garantizando la seguridad del personal.

1. Pruebas de rutina
Se realizan en cada unidad fabricada para detectar defectos de manufactura y asegurar el cumplimiento de las especificaciones básicas. Incluyen:

• Verificación de relación y polaridad: Confirma que la relación de transformación es correcta y que las marcas de polaridad (P1/P2, S1/S2) están bien identificadas. Un error en la polaridad puede causar la operación incorrecta de relevadores de protección direccionales.
• Pruebas dieléctricas: Se aplica una alta tensión al equipo para verificar la integridad de su aislamiento. Esto garantiza que soportará las sobretensiones del sistema sin fallar.

2. Pruebas de tipo
Son ensayos más exigentes, realizados sobre un prototipo o una muestra representativa para validar el diseño completo de un modelo de transformador. Las más importantes son:

• Curva de excitación (o de saturación): Es una prueba crítica, especialmente para TCs de protección. Determina el punto en el cual el núcleo se satura y deja de transformar la corriente de manera lineal. Esta curva es fundamental para coordinar correctamente los relevadores de protección.
• Pruebas de error (relación y ángulo): Miden con alta precisión el error del transformador bajo diferentes porcentajes de corriente nominal y con distintas cargas (burden), para verificar que se mantiene dentro de los límites de su clase de exactitud.
• Prueba de cortocircuito (térmico y dinámico): Simula las condiciones de una falla real para comprobar que el transformador puede soportar los esfuerzos térmicos (calor extremo) y dinámicos (fuerzas mecánicas) sin sufrir daños permanentes.

La certificación de que un transformador ha superado estas pruebas es un requisito indispensable en cualquier proyecto de infraestructura crítica, ya que constituye la única garantía de un desempeño fiable y seguro.

El rol estratégico del transformador de corriente

En conclusión, el transformador de corriente es un componente estratégico que actúa como el sistema nervioso sensorial de la red eléctrica. Proporciona los datos vitales necesarios para la medición, el control y la protección, siendo un pilar para la operación segura y eficiente de cualquier sistema de potencia.

Una selección inadecuada puede tener consecuencias severas, desde imprecisiones en la facturación de energía hasta fallas catastróficas en la protección de equipos de alto valor como transformadores de potencia o generadores. Más importante aún, compromete la seguridad del personal operativo.

Una decisión que impacta la fiabilidad

Confiar en la calidad y fiabilidad de marcas líderes como Hitachi Energy o Arteche es una inversión en la resiliencia del sistema. Sus equipos son diseñados y probados bajo los más estrictos estándares de la industria, como IEC y IEEE, lo que garantiza un rendimiento preciso y una larga vida útil.

Esta fiabilidad es crucial en un mercado dinámico como el mexicano. El sector de transformadores en México, impulsado por la urbanización, la industrialización y la integración de energías renovables, exige componentes de la más alta calidad para sostener su crecimiento. Para profundizar en las proyecciones de este mercado, puede consultar el análisis del mercado de transformadores en México.

La elección de un transformador de corriente adecuado es una decisión de ingeniería que impacta directamente en la rentabilidad y seguridad de la operación. Es la base para una gestión energética inteligente y una protección de red a toda prueba.

En última instancia, un transformador de corriente de alta calidad, que cumpla con las normativas locales (CFE, LAPEM) e internacionales, es la garantía de que la infraestructura eléctrica operará de manera segura, eficiente y confiable. Apoyarse en la experiencia de fabricantes y proveedores especializados es fundamental para el éxito de cualquier proyecto de media y alta tensión.

Preguntas frecuentes sobre transformadores de corriente

A continuación, respondemos algunas de las dudas más comunes sobre el transformador de corriente, con un enfoque práctico para ingenieros y personal técnico.

¿Qué pasa si el secundario de un TC se deja abierto?

Dejar el circuito secundario de un TC abierto mientras el primario está energizado es una condición extremadamente peligrosa. Al no tener una ruta de baja impedancia, la corriente inducida genera un flujo magnético que satura el núcleo, provocando una tensión muy elevada (miles de voltios) en los terminales secundarios.

Esto puede causar un arco eléctrico, la destrucción del aislamiento del transformador y un riesgo mortal de electrocución.

La regla de oro de seguridad es: el circuito secundario de un TC energizado siempre debe estar conectado a su carga o cortocircuitado.

¿Cuál es la diferencia entre un TC de medición y uno de protección?

Aunque físicamente pueden ser similares, su diseño y comportamiento son diferentes, ya que están optimizados para distintas funciones.

• Transformador de corriente de medición: Diseñado para alta precisión en condiciones normales de operación (hasta el 120% de su corriente nominal). Su núcleo se satura rápidamente ante sobrecorrientes para proteger los instrumentos de medición conectados a él.
• Transformador de corriente de protección: Optimizado para mantener una relación de transformación fiable incluso durante fallas con altas corrientes de cortocircuito. Su núcleo tiene un punto de saturación más alto para asegurar que los relevadores de protección reciban una señal precisa de la falla y operen correctamente.

¿Cómo se determina la relación de transformación correcta?

La relación de transformación se elige en función de la corriente de carga máxima esperada en el circuito primario. Como buena práctica de ingeniería, la corriente nominal primaria del TC debe ser ligeramente superior a la corriente máxima de carga.

Por ejemplo, si la corriente máxima calculada para un circuito es de 380 A, se seleccionaría un transformador con una relación estándar de 400:5 A. Esto asegura que el TC opere en su rango de mayor exactitud, optimizando tanto el rendimiento como el costo.

---
