Qué es un transformador: Guía técnica de funcionamiento y aplicaciones

Un transformador es un dispositivo eléctrico estático fundamental para transferir energía eléctrica de un circuito a otro mediante el principio de inducción electromagnética. Su función principal es modificar los niveles de voltaje y corriente de corriente alterna (CA) sin alterar la frecuencia. Esta capacidad permite la transmisión eficiente de energía a largas distancias y su distribución segura para aplicaciones industriales, comerciales y residenciales, cumpliendo con los estándares de seguridad y rendimiento exigidos por la industria.

El transformador: pieza clave del sistema eléctrico de potencia

Dentro de la red eléctrica, el transformador es la columna vertebral que garantiza la fiabilidad y eficiencia operativa. Actúa como un conversor de impedancia, adaptando los niveles de voltaje para optimizar la transmisión y distribución de energía. Sin estos equipos, el modelo actual de suministro eléctrico sería inviable.

El proceso es análogo al transporte de agua a través de tuberías. Para mover grandes volúmenes de agua a lo largo de kilómetros, se requiere una presión muy alta (alto voltaje). Sin embargo, esta misma presión sería destructiva para las tuberías de una instalación residencial. El transformador cumple precisamente esa función de regulación.

Cerca de las centrales de generación, los transformadores elevadores incrementan el voltaje para minimizar las pérdidas de energía durante la transmisión. Posteriormente, en las subestaciones cercanas a los centros de consumo, los transformadores reductores disminuyen el voltaje a niveles seguros y utilizables. Este ciclo de elevación y reducción es esencial para un suministro de energía estable y seguro.

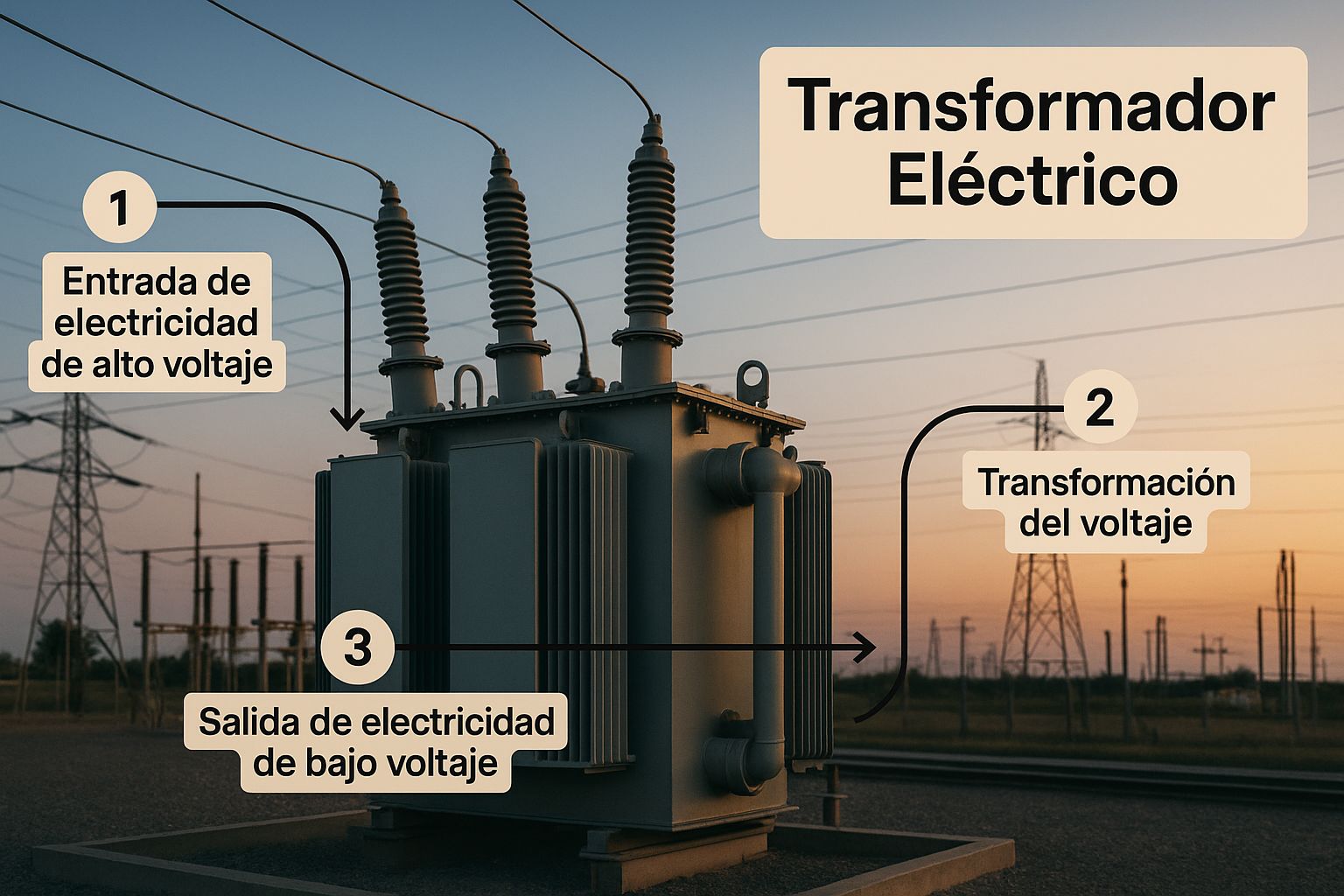

La siguiente imagen muestra un transformador de potencia en una subestación, un componente crítico de esta infraestructura.

Como se puede observar, son equipos robustos, diseñados para una operación continua y para mantener la estabilidad de toda la red eléctrica.

Funciones clave y su importancia en la industria

Más allá de la transmisión de energía, la capacidad del transformador para ajustar el voltaje es vital para innumerables aplicaciones. Al no tener partes móviles, su funcionamiento se basa exclusivamente en principios electromagnéticos, lo que les confiere una fiabilidad excepcional y una larga vida útil.

Las funciones técnicas principales de un transformador incluyen:

• Adaptación de voltaje: Permite que equipos diseñados para un nivel de tensión específico operen en una red con un voltaje diferente.
• Aislamiento galvánico: Crea una barrera eléctrica entre la fuente de alimentación y la carga, una medida de seguridad crucial para proteger tanto al personal como a los equipos contra fallas eléctricas.
• Eficiencia en la transmisión: Al elevar el voltaje, la corriente disminuye proporcionalmente. Una corriente más baja reduce las pérdidas por calor (efecto Joule) en los conductores de la red.
• Garantía de seguridad: Reduce los altos voltajes de la red de distribución a niveles seguros para su uso en aplicaciones residenciales, comerciales e industriales.

Un transformador es una máquina eléctrica estática fundamental. De su fiabilidad dependen industrias enteras y la calidad del servicio eléctrico que llega a millones de personas. Por eso, su correcta especificación y mantenimiento son tareas críticas en cualquier sistema de potencia.

Por esta razón, es indispensable que la especificación de un transformador cumpla con normas estrictas, tanto nacionales como internacionales. Estándares como los de CFE, LAPEM, IEC e IEEE aseguran que el equipo operará de manera segura, fiable y será compatible con el resto de la red eléctrica, un requisito no negociable para ingenieros, firmas EPC y empresas de servicios públicos.

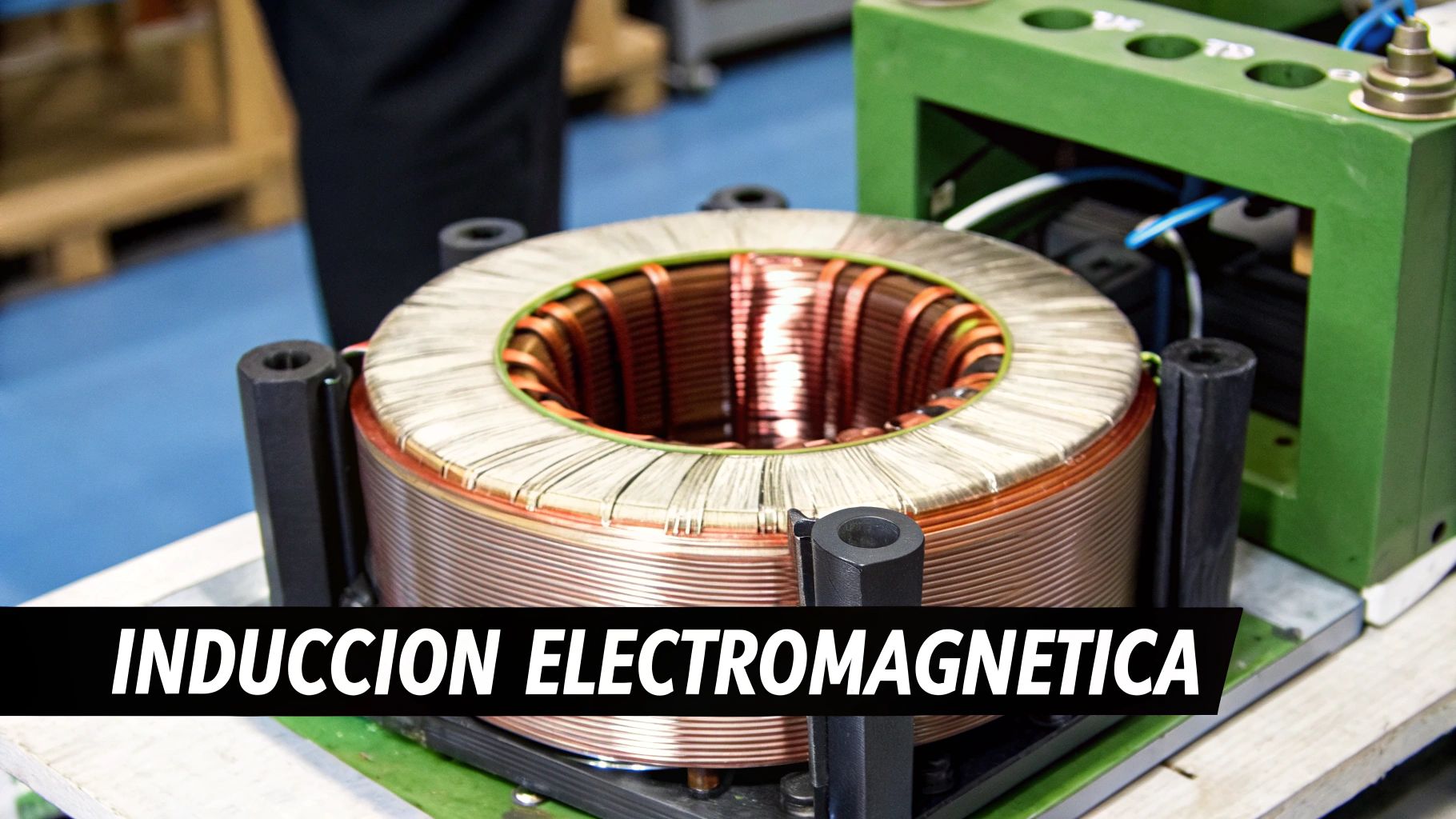

Cómo funciona un transformador paso a paso

Para comprender en profundidad qué es un transformador y su rol vital en la red eléctrica, es necesario analizar los principios físicos que rigen su operación: la Ley de Inducción de Faraday y la inductancia mutua. A diferencia de un motor, el transformador realiza su trabajo sin componentes móviles, lo que maximiza su fiabilidad y durabilidad.

El proceso inicia cuando una corriente alterna (CA) circula por el devanado primario. Esta corriente genera un campo magnético variable en el núcleo del transformador, que actúa como el medio para transferir la energía.

Este campo magnético pulsante viaja a través del núcleo de hierro laminado, un camino diseñado para guiar y concentrar el flujo magnético con mínimas pérdidas, dirigiéndolo hacia el segundo devanado.

La inducción y la relación de transformación

El fenómeno clave ocurre cuando el campo magnético variable atraviesa las espiras del devanado secundario, induciendo un voltaje en él, tal como lo describe la Ley de Faraday. El nivel de voltaje inducido se controla mediante la relación de transformación, que es la proporción entre el número de vueltas del devanado primario y el del secundario.

• Transformador elevador: Si el devanado secundario tiene más vueltas que el primario, el voltaje de salida será mayor. Se utilizan en las centrales eléctricas para transmitir energía a largas distancias de forma eficiente.
• Transformador reductor: Si el secundario tiene menos vueltas que el primario, el voltaje de salida disminuye. Son comunes en subestaciones de distribución y postes, adaptando el voltaje para el consumo final.

Es crucial entender que, aunque el voltaje cambia, la potencia se mantiene casi constante (descontando pequeñas pérdidas por eficiencia). Si el voltaje aumenta, la corriente disminuye, y viceversa. Esta relación inversa es clave para reducir las pérdidas por efecto Joule durante la transmisión.

En términos técnicos, un transformador es un convertidor de impedancia. Al ajustar el voltaje y la corriente, adapta la energía generada para que se ajuste a los requerimientos de la transmisión y del consumo final, garantizando un flujo energético optimizado y seguro.

El flujo de energía, paso a paso

El funcionamiento es un ciclo que se repite 60 veces por segundo (a la frecuencia de 60 Hz utilizada en México).

1. Entrada de energía: Una corriente alterna alimenta el devanado primario.
2. Creación del campo magnético: La corriente genera un campo magnético variable en el núcleo de hierro.
3. Conducción magnética: El núcleo guía eficientemente el campo magnético hacia el devanado secundario.
4. Inducción de voltaje: El campo magnético variable induce un nuevo voltaje en el devanado secundario.
5. Entrega de energía: El voltaje resultante alimenta la carga conectada, completando la transferencia de potencia.

Este proceso, basado en leyes físicas fundamentales y perfeccionado por la ingeniería, convierte al transformador en el pilar de los sistemas de potencia modernos, regulados por normativas como IEC e IEEE.

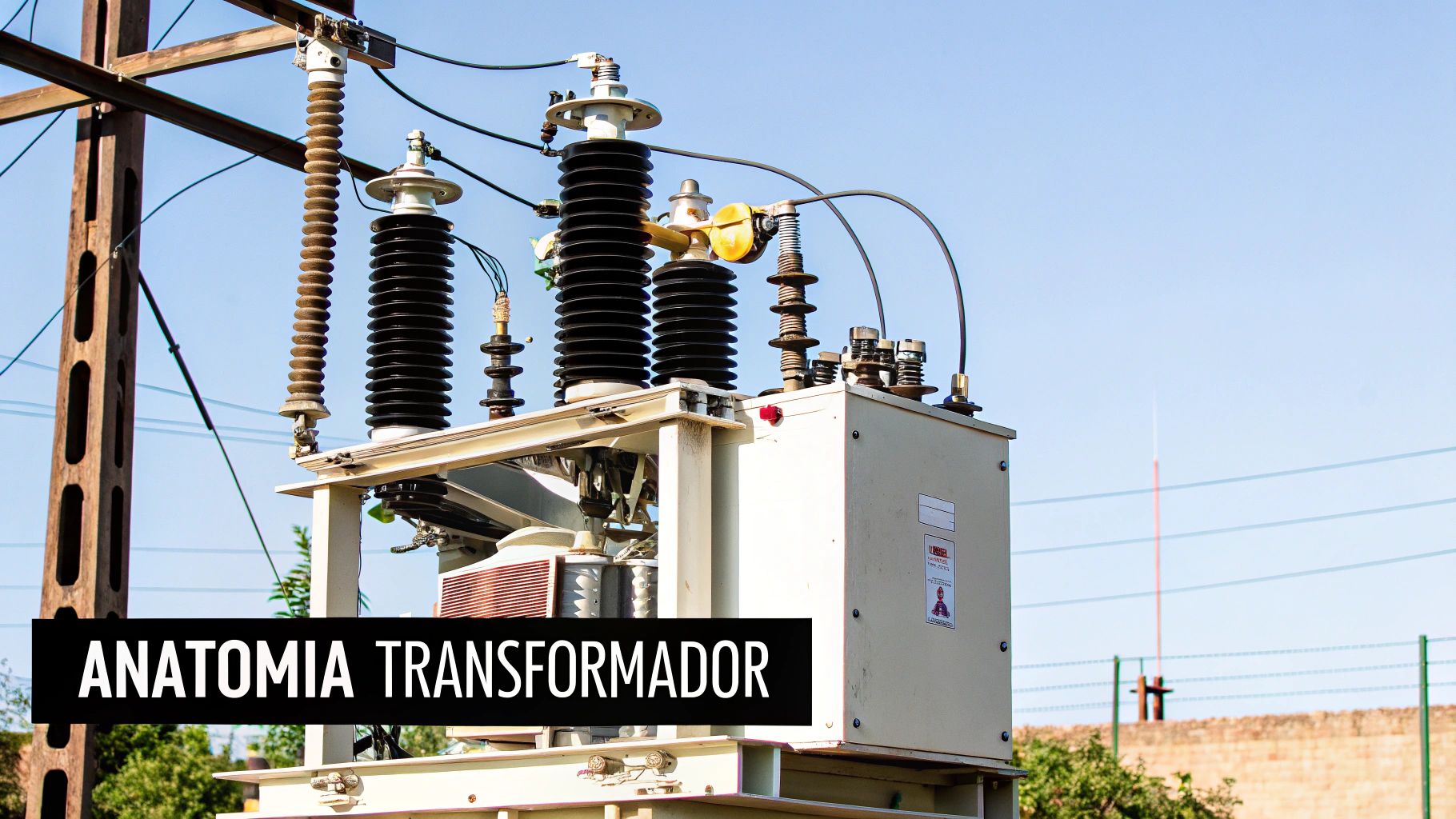

La anatomía de un transformador de potencia

Para entender qué es un transformador de media y alta tensión, es necesario analizarlo como una máquina de precisión donde cada componente está diseñado para operar de forma fiable durante décadas bajo condiciones exigentes.

Cada parte juega un rol fundamental en la gestión de altos voltajes, el control térmico y la protección del equipo. A continuación, se detallan los componentes clave.

El núcleo magnético y los devanados

El centro del transformador es su núcleo magnético, construido con láminas de acero al silicio apiladas y aisladas entre sí. Esta construcción laminada minimiza las pérdidas de energía por corrientes parásitas (de Foucault), que de otro modo generarían calor excesivo y reducirían la eficiencia. El núcleo funciona como un circuito magnético que guía el flujo de un devanado a otro.

Rodeando el núcleo se encuentran los devanados, bobinas de cobre o aluminio de alta pureza donde ocurre la inducción electromagnética. Estos conductores están meticulosamente aislados para soportar tanto los altos voltajes de operación como las enormes fuerzas electromecánicas generadas durante un cortocircuito.

El sistema de aislamiento y refrigeración

El conjunto de núcleo y devanados está sumergido en un tanque principal lleno de aceite dieléctrico, que cumple dos funciones críticas:

• Aislamiento: Su alta rigidez dieléctrica previene la formación de arcos eléctricos entre los componentes internos.
• Refrigeración: Absorbe el calor generado por los devanados y el núcleo y lo transfiere a las paredes del tanque para su disipación.

Para gestionar la expansión y contracción térmica del aceite, los transformadores cuentan con un tanque de expansión o conservador. Este depósito superior asegura que el tanque principal permanezca siempre lleno, evitando el contacto del aceite con el aire y la humedad, lo que degradaría sus propiedades aislantes.

La gestión térmica es crítica, ya que impacta directamente la vida útil del transformador. Un sobrecalentamiento constante acelera el envejecimiento del aislamiento de papel de los devanados, pudiendo reducir su vida útil a la mitad por cada 6-8 °C de operación por encima de su temperatura de diseño.

Para facilitar la disipación de calor, el tanque principal está equipado con radiadores. El aceite caliente sube por convección, se enfría al pasar por los radiadores y regresa al fondo del tanque, creando un ciclo continuo de refrigeración.

Conexiones y control del voltaje

Para la conexión a las líneas de media y alta tensión se utilizan los aisladores pasatapas (bushings). Estas estructuras, de porcelana o materiales poliméricos, permiten que los conductores energizados atraviesen la carcasa metálica del tanque (conectada a tierra) sin riesgo de fallas dieléctricas.

Finalmente, muchos transformadores de potencia incluyen un cambiador de tomas bajo carga (OLTC). Este dispositivo electromecánico permite ajustar la relación de transformación sin interrumpir el servicio, modificando el número de vueltas activas en uno de los devanados. Esto es esencial para mantener la estabilidad del voltaje en la red ante variaciones en la demanda de energía.

Componentes principales de un transformador de potencia

Componente	Función Principal	Material Común
Núcleo Magnético	Concentrar y guiar el flujo magnético entre los devanados.	Láminas de acero al silicio.
Devanados	Conducir la corriente eléctrica y generar/inducir el campo magnético.	Cobre o aluminio de alta pureza.
Tanque Principal	Contener el núcleo, los devanados y el aceite dieléctrico.	Acero al carbono.
Aceite Dieléctrico	Proporcionar aislamiento eléctrico y disipar el calor generado.	Aceite mineral o ésteres sintéticos.
Aisladores Pasatapas	Conectar los devanados a las líneas externas de forma segura y aislada.	Porcelana o compuestos poliméricos.
Tanque Conservador	Compensar la expansión y contracción del aceite por temperatura.	Acero al carbono.
Radiadores	Aumentar la superficie de enfriamiento para disipar el calor del aceite.	Acero o aluminio.
OLTC	Ajustar la relación de transformación para regular el voltaje en la red.	Contactos de aleaciones de cobre y mecanismos de accionamiento.

Cada uno de estos componentes, operando en sincronía y cumpliendo normativas como las de CFE e IEEE, convierte al transformador en una máquina fiable y en la columna vertebral de cualquier sistema eléctrico.

Tipos de transformadores y sus aplicaciones

Aunque todos los transformadores operan bajo el mismo principio de inducción, su diseño varía para adaptarse a necesidades específicas dentro de la red eléctrica. Comprender qué es un transformador implica conocer sus diferentes clasificaciones, ya que los requerimientos de una central de generación difieren radicalmente de los de un centro comercial.

Para un ingeniero o gestor de proyectos, la correcta clasificación y selección de estos equipos es fundamental para garantizar la eficiencia, seguridad y fiabilidad de una instalación.

Transformadores de potencia

Estos son los equipos de mayor capacidad del sistema eléctrico, ubicados en centrales de generación y grandes subestaciones de transmisión. Su función principal es elevar el voltaje a niveles muy altos (cientos de kilovoltios) para transmitir grandes bloques de energía a largas distancias con pérdidas mínimas. En el extremo receptor, otros transformadores de potencia reducen este voltaje para su posterior distribución.

• Aplicaciones típicas: Centrales eléctricas, subestaciones de transmisión y grandes complejos industriales.
• Características clave: Potencias en el rango de MVA (megavolt-amperes), altos niveles de aislamiento (BIL) y sistemas de refrigeración forzada (OFAF, OFWF).
• Normativa: Su diseño y pruebas se rigen por estándares rigurosos como IEEE C57.12.00 e IEC 60076.

Transformadores de distribución

Estos son los equipos responsables de la última etapa de la entrega de energía. Son los transformadores que se encuentran en postes, plataformas o subestaciones compactas en zonas residenciales y comerciales. Su función es reducir el voltaje de media tensión de la red (ej. 13.2 kV o 23 kV) a la baja tensión utilizada por los consumidores finales (ej. 220/127 V).

La eficiencia de un transformador de distribución es un factor crítico. Operan 24/7 y sus pérdidas, aunque pequeñas individualmente, suman una parte importante de las pérdidas totales de la red. Un mínimo aumento en su eficiencia, multiplicado por millones de unidades, se traduce en un ahorro de energía brutal a nivel nacional.

En México, toda la infraestructura eléctrica depende de estos equipos. Los transformadores de distribución son los más numerosos y garantizan el suministro a cada hogar y negocio. Por su parte, los transformadores de potencia son vitales para la industria, donde se requiere el manejo de grandes bloques de energía. Aprende más sobre la relevancia de estos equipos en la infraestructura eléctrica nacional.

Transformadores de tipo seco

A diferencia de los transformadores convencionales sumergidos en aceite, los de tipo seco utilizan aire y resinas epóxicas como medio de aislamiento y refrigeración. Esto elimina el riesgo de incendios y derrames de aceite, haciéndolos ideales para instalaciones en interiores o en lugares con alta concentración de personas.

• Aplicaciones comunes: Hospitales, centros comerciales, edificios corporativos, plantas industriales críticas y proyectos de energía renovable.
• Ventajas clave: Máxima seguridad contra incendios, mantenimiento reducido y menor impacto ambiental.
• A considerar: Suelen ser más grandes y costosos que un transformador en aceite de la misma capacidad, y su capacidad para soportar sobrecargas es generalmente menor.

Autotransformadores y transformadores de medida

Existen otros diseños especializados para funciones vitales de control y protección de la red.

Autotransformadores:
Utilizan un solo devanado que actúa como primario y secundario. Aunque no ofrecen aislamiento galvánico, son más compactos, ligeros y eficientes que un transformador convencional cuando la relación de voltajes es cercana a 1. Se utilizan para interconectar sistemas de transmisión con voltajes similares o en el arranque de grandes motores.

Transformadores de medida:
Su función no es transferir potencia, sino proporcionar una “muestra” reducida y segura de los altos voltajes y corrientes de la red para que los equipos de medición y protección (relevadores, medidores) puedan operar.

• Transformadores de Corriente (TCs): Reducen la corriente de la línea a un valor estándar (1 o 5 Amperes).
• Transformadores de Potencial (TPs): Reducen el voltaje a un nivel seguro y estandarizado (normalmente 120 V).

La elección del tipo de transformador requiere un análisis técnico de la aplicación, considerando la potencia, el voltaje, la ubicación y, fundamentalmente, el cumplimiento de normativas de CFE y LAPEM.

Cómo elegir el transformador correcto para tu proyecto

Seleccionar un transformador es una decisión de ingeniería que impacta directamente la fiabilidad, seguridad y eficiencia de un sistema eléctrico. Es una inversión técnica que debe considerar no solo los requerimientos iniciales, sino también las condiciones de operación, el crecimiento futuro y el costo total de propiedad.

Esta decisión es especialmente relevante en un mercado en expansión. El mercado de transformadores de potencia en México alcanzó los USD 315.60 millones recientemente, con una proyección de crecimiento anual del 6.10%. Este dinamismo, impulsado por la modernización de la red y la creciente demanda, exige una especificación técnica precisa. Aquí puedes ver más detalles sobre las proyecciones del mercado de transformadores en México.

Potencia nominal y voltajes de operación

El primer paso es definir la potencia nominal (kVA o MVA) que el transformador debe manejar. Este valor se basa en la demanda máxima de la carga, pero es una buena práctica incluir un margen para expansiones futuras. Un transformador subdimensionado se sobrecargará y su vida útil se reducirá, mientras que uno sobredimensionado operará con baja eficiencia, incrementando los costos operativos.

A continuación, se deben especificar los voltajes primario y secundario. El primario debe coincidir con la tensión de la red de suministro (ej. 23 kV), y el secundario con el requerido por la carga (ej. 480/277 V). También es crucial definir si se trata de un transformador elevador o reductor.

Tipo de conexión y nivel de aislamiento

El grupo de conexión de los devanados, como Delta-Estrella (Dyn) o Estrella-Estrella (Yyn), es un parámetro clave. La elección depende de las necesidades del sistema, como la disponibilidad de un neutro en el secundario para alimentar cargas monofásicas y trifásicas.

El Nivel Básico de Aislamiento al Impulso (BIL) no es negociable. Este valor (en kV) indica la capacidad del aislamiento para soportar sobretensiones transitorias, como las causadas por descargas atmosféricas. Un BIL adecuado es la principal línea de defensa del equipo.

Otros parámetros técnicos a considerar:

• Frecuencia de operación: El estándar en México es 60 Hz.
• Altitud de operación: Por encima de los 1,000 metros sobre el nivel del mar, la menor densidad del aire reduce la capacidad de enfriamiento, lo que debe ser compensado en el diseño.
• Tipo de enfriamiento: Se debe definir el método de disipación de calor (ej. ONAN), basado en la carga y las condiciones ambientales.

Impedancia y eficiencia energética

La impedancia porcentual (%Z) define la caída de voltaje a plena carga y la magnitud de la corriente de cortocircuito. Una impedancia baja mejora la regulación de voltaje pero permite corrientes de falla más altas. Se debe encontrar un equilibrio compatible con el esquema de protecciones del sistema.

Finalmente, la eficiencia energética es un factor decisivo. Un transformador de alta eficiencia puede tener un costo inicial mayor, pero el ahorro en costos operativos debido a menores pérdidas de energía a lo largo de su vida útil (20-30 años) justifica la inversión. Cumplir con normativas de IEEE o especificaciones de CFE o LAPEM asegura la adquisición de equipos eficientes, seguros y fiables.

Conclusión

El transformador es la columna vertebral del sistema eléctrico moderno, un componente esencial que permite la transmisión y distribución eficiente y segura de la energía. Desde los principios físicos de su funcionamiento hasta los detalles técnicos de su selección, comprender este equipo es crucial para cualquier profesional del sector eléctrico, especialmente en un mercado dinámico y en crecimiento como el mexicano.

El mercado de transformadores en México alcanzó los USD 1,109.09 millones y se proyecta que llegará a USD 2,237.48 millones, con una tasa de crecimiento anual del 8.11%. Este impulso se debe a la expansión de la capacidad energética y la modernización de la red. Puedes explorar a fondo las proyecciones del mercado de transformadores en México en este enlace.

Invertir en transformadores de alta calidad de marcas líderes como Hitachi Energy, ABB o Arteche es una decisión estratégica. No solo se adquiere un equipo, sino que se apuesta por la fiabilidad, la seguridad y la eficiencia a largo plazo de toda la operación eléctrica.

Preguntas frecuentes sobre transformadores eléctricos

Para finalizar esta guía, respondemos algunas de las preguntas más comunes en el ámbito de la ingeniería eléctrica.

¿Cuál es la diferencia entre un transformador y un autotransformador?

La diferencia fundamental reside en su construcción. Un transformador convencional posee dos devanados eléctricamente aislados entre sí, proporcionando aislamiento galvánico, una característica de seguridad esencial. En contraste, un autotransformador utiliza un solo devanado con una derivación, que actúa como primario y secundario. Esto lo hace más compacto y eficiente, pero sin aislamiento eléctrico, por lo que su uso se restringe a aplicaciones donde la relación de voltaje es cercana a 1.

¿Por qué los transformadores usan aceite?

El aceite dieléctrico en un transformador cumple dos funciones críticas simultáneamente:

• Aislamiento: Su alta rigidez dieléctrica previene arcos eléctricos entre los componentes internos sometidos a alta tensión.
• Refrigeración: Transfiere el calor generado en el núcleo y los devanados hacia los radiadores para su disipación, manteniendo una temperatura de operación segura.

¿Qué significan las siglas BIL en un transformador?

BIL significa Basic Insulation Level (Nivel Básico de Aislamiento al Impulso). Es un valor que indica la capacidad del aislamiento del transformador para soportar sobretensiones transitorias de corta duración, como las causadas por descargas atmosféricas.

La correcta selección del BIL, considerando las características de la red y la altitud de instalación, es crucial para garantizar la supervivencia del equipo ante estos eventos y asegurar la continuidad del servicio.

¿Qué son las pérdidas en un transformador y por qué importan tanto?

Las pérdidas representan la energía que se disipa en forma de calor durante la operación del transformador, afectando directamente su eficiencia y costo operativo. Se dividen en dos tipos:

• Pérdidas en vacío (en el núcleo): Son constantes mientras el transformador está energizado, independientemente de la carga. Se deben a la histéresis y las corrientes de Foucault en el núcleo.
• Pérdidas con carga (en el cobre): Varían con el cuadrado de la corriente de carga y se deben a la resistencia de los devanados (efecto Joule).

Minimizar estas pérdidas es un objetivo clave en el diseño de transformadores. Un equipo más eficiente se traduce en ahorros significativos en costos de energía a lo largo de su vida útil y contribuye al cumplimiento de normativas ambientales.

---
