Guía completa de la subestación tipo pedestal para ingenieros

Una subestación tipo pedestal es un sistema compacto de transformación de energía, diseñado para operar a la intemperie e integrarse en redes de distribución subterráneas. Funciona como un centro de transformación autónomo que recibe energía eléctrica en media tensión (por ejemplo, 13.2 kV o 23 kV), la reduce a niveles de baja tensión (típicamente 220/127 V) y la distribuye de forma segura a usuarios finales. Todo el equipamiento, incluyendo el transformador, seccionadores y protecciones, está contenido dentro de un gabinete metálico robusto montado sobre una base de concreto, garantizando seguridad y una mínima interferencia visual en entornos urbanos y residenciales.

¿Qué es y cómo funciona una subestación tipo pedestal?

Si ha recorrido un desarrollo residencial moderno, un parque industrial o un centro comercial, es muy probable que haya visto los gabinetes metálicos, usualmente verdes, montados sobre una base de concreto. Esa es una subestación tipo pedestal, la solución estándar por excelencia para redes de distribución subterránea en México y Norteamérica.

Atrás quedaron los días donde la única alternativa eran los transformadores aéreos montados en postes, rodeados de una compleja red de cables. El diseño tipo pedestal integra todos los componentes en una unidad compacta y segura, lo cual no solo mejora la estética urbana, sino que eleva drásticamente la seguridad y la confiabilidad del suministro eléctrico. Su función es simple pero crítica: recibir la energía de la red de media tensión de CFE (que suele operar entre 13.2 kV y 34.5 kV) y transformarla a voltajes utilizables, como 220/127 V.

Un vistazo a sus componentes internos

Aunque externamente parece una simple caja metálica, su interior alberga un sistema de ingeniería preciso. Una subestación tipo pedestal se divide en tres secciones clave que operan en perfecta sincronía.

• Sección de media tensión: Es el punto de entrada de la energía. Aquí llegan los cables subterráneos de la red primaria y se conectan a los accesorios del transformador. Este compartimento también aloja los dispositivos de protección, como seccionadores y fusibles, que constituyen la primera línea de defensa para aislar el equipo ante fallas en la red.
• Sección de transformación: Aquí ocurre la reducción de voltaje. En el centro del gabinete se encuentra un transformador trifásico, típicamente sumergido en aceite dieléctrico para su enfriamiento y aislamiento. Su capacidad, medida en kVA (kilo-volt-amperes), es el factor más importante y se dimensiona según la carga total que debe alimentar.
• Sección de baja tensión: Es el punto de salida de la energía. Una vez que el voltaje ha sido reducido, la energía pasa a través de interruptores termomagnéticos. Estos dispositivos protegen cada circuito de salida y distribuyen la electricidad de manera segura hacia los diferentes usuarios.

En México, el transformador tipo pedestal es el estándar de facto para la distribución subterránea, impulsado en gran medida por las especificaciones de la Comisión Federal de Electricidad (CFE). Su adopción masiva se debe a su versatilidad y a la simplificación de la obra civil requerida. Si desea profundizar en los aspectos normativos, puede revisar la evolución de estos equipos consultando este análisis técnico.

Una subestación pedestal es mucho más que un transformador. Es un sistema integral de seccionamiento, protección y transformación en una sola unidad. Su diseño dead-front (frente muerto) es clave: ninguna parte energizada queda expuesta, lo que la hace excepcionalmente segura para su instalación en parques, banquetas y otras áreas de acceso público.

Anatomía de una subestación tipo pedestal

Para comprender por qué una subestación tipo pedestal es tan confiable y eficiente, es necesario analizar su estructura interna. A simple vista, parece un gabinete metálico más, pero su interior es un sistema de ingeniería preciso, dividido en tres secciones clave que trabajan en sintonía para entregar energía de forma segura.

Cada componente, desde el cable de entrada hasta el interruptor de salida, cumple un propósito específico. El flujo de energía sigue una ruta lógica y protegida: ingresa en media tensión, se transforma en el núcleo del sistema y se distribuye en baja tensión, lista para el consumo. Este diseño integrado es lo que la convierte en una solución tan robusta para la distribución eléctrica moderna.

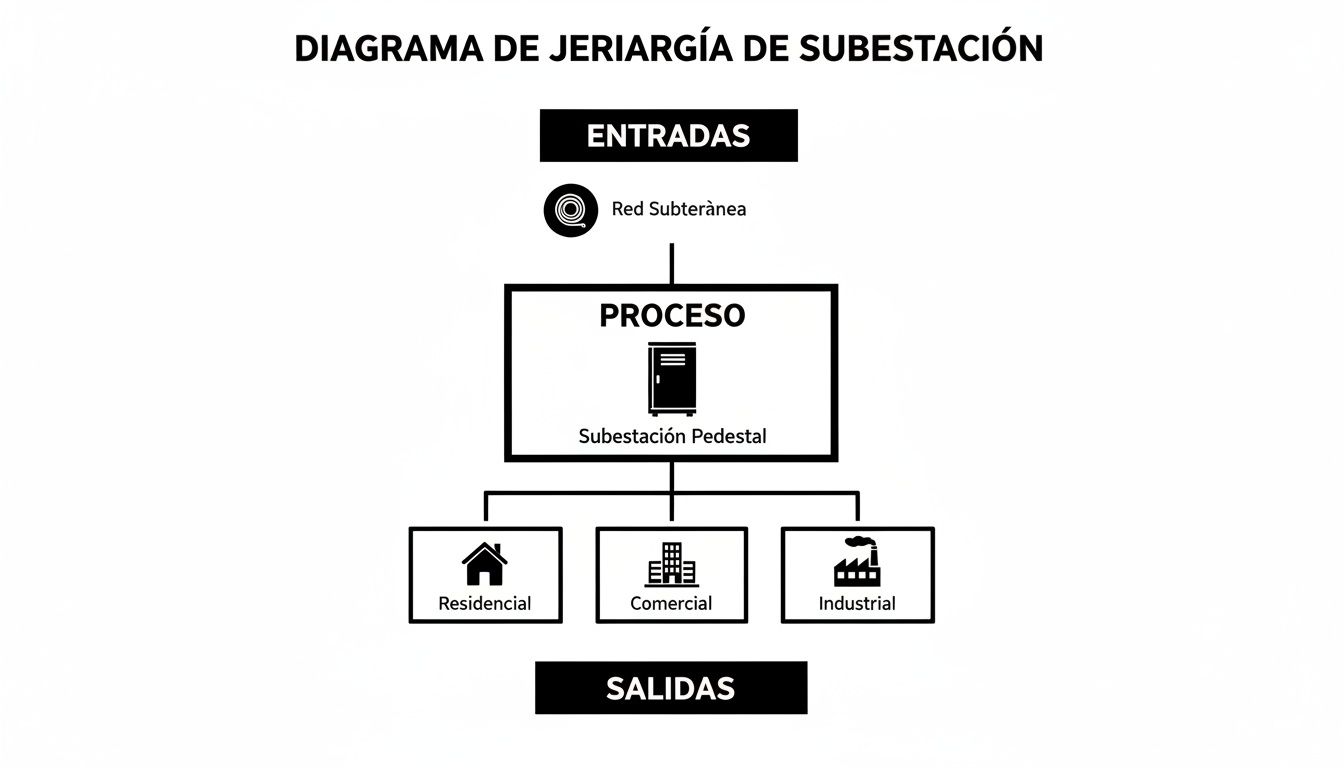

Este diagrama ayuda a visualizar cómo la subestación pedestal se convierte en el nodo central de la distribución eléctrica en una zona, alimentando todo su entorno.

Como se observa, el equipo actúa como un punto de conexión central. Recibe energía de la red subterránea de CFE y la distribuye de forma segura a residencias, comercios e industrias.

Sección de media tensión: la puerta de entrada

Aquí es donde inicia el proceso. A esta sección llegan los cables subterráneos de la red, que transportan energía a voltajes de 13.2 kV, 23 kV o hasta 34.5 kV. Este compartimento no solo recibe la electricidad, sino que también funciona como la primera línea de control y protección.

Los componentes esenciales que encontramos aquí son:

• Seccionadores: Actúan como grandes interruptores de operación manual. Su función es permitir que el personal técnico calificado pueda desconectar el transformador de la red de forma segura para realizar mantenimiento o atender una falla. Vienen en configuraciones de 2 o 3 posiciones (abierto, cerrado y, a veces, puesto a tierra).
• Fusibles: Son los dispositivos de protección del equipo. Ante una sobrecorriente o un cortocircuito, estos elementos se funden e interrumpen el flujo de electricidad instantáneamente. Con esto, protegen al transformador de daños que podrían ser catastróficos y evitan que la falla se propague al resto de la red.

La configuración de esta sección puede ser radial (con una sola fuente de alimentación) o en anillo (recibiendo energía desde dos puntos), siendo esta última una opción más confiable que garantiza la continuidad del servicio si una de las fuentes falla.

El corazón del sistema: el transformador

Justo en el centro del gabinete se encuentra el transformador trifásico. Este es el componente que realiza la función principal: reducir la media tensión a un voltaje utilizable en residencias y comercios. Para operar de forma segura y a una temperatura adecuada, el transformador está sumergido en aceite dieléctrico, que actúa como aislante y refrigerante.

La conexión más común en estos equipos es la Delta-Estrella (Δ-Y). La configuración Delta en el lado de media tensión es muy resistente a desbalances, mientras que la Estrella en baja tensión proporciona el punto neutro necesario para entregar los voltajes de servicio estándar, como 220/127 V.

Dependiendo del diseño, existen dos variantes principales:

1. Transformador convencional: Requiere fusibles externos, ubicados en la sección de media tensión, para su protección.
2. Transformador autoprotegido: Este diseño es más compacto, ya que integra los fusibles y un interruptor de baja tensión dentro de su propio tanque, ofreciendo una protección coordinada de fábrica.

La capacidad del transformador se mide en kVA (kilovolt-amperes) y es un dato crítico. Se selecciona con base en la demanda de energía proyectada del área que alimentará, con tamaños que van desde 75 kVA para cargas pequeñas hasta más de 2500 kVA para grandes desarrollos.

Sección de baja tensión: la distribución final

Una vez que el transformador ha reducido el voltaje, la energía pasa a la sección de baja tensión, lista para ser distribuida. Aquí, el componente principal es el tablero de distribución, que contiene los interruptores termomagnéticos que alimentan cada circuito de salida.

Estos interruptores son la última barrera de protección. Su componente térmico protege contra sobrecargas, mientras que el magnético responde instantáneamente ante un cortocircuito. Cada interruptor protege una salida específica, de modo que una falla en un local comercial no interrumpa el suministro eléctrico de todo el complejo.

Para entender mejor cómo se integran estos componentes, la siguiente tabla resume sus funciones y especificaciones.

Análisis de componentes principales de una subestación pedestal

Componente	Función principal	Especificaciones clave
Gabinete	Proteger todos los componentes internos contra el ambiente, vandalismo y contacto accidental.	Acero al carbón o inoxidable, NEMA 3R, pintura electrostática, ventilación natural, cerraduras de seguridad.
Seccionadores de Media Tensión	Aislar el transformador de la red para mantenimiento o emergencias.	Tensión nominal (15, 25, 35 kV), corriente nominal (200 A, 600 A), tipo de operación (en aire o en aceite), 2 o 3 posiciones.
Fusibles de Media Tensión	Protección contra sobrecorrientes y cortocircuitos en el lado de alta.	Tipo (expulsión, limitador de corriente), coordinación con protecciones de la red, capacidad interruptiva.
Transformador Trifásico	Reducir el voltaje de media a baja tensión.	Capacidad (kVA), voltajes primario y secundario, conexión (Delta-Estrella), tipo de enfriamiento (ONAN), nivel de aislamiento (BIL).
Interruptores Termomagnéticos	Proteger los circuitos de salida en baja tensión contra sobrecargas y cortocircuitos.	Corriente nominal (Amperes), capacidad interruptiva (kA), número de polos (2, 3), curva de disparo.
Sistema de Puesta a Tierra	Garantizar la seguridad del personal y la correcta operación de las protecciones.	Conexión a electrodo o red de tierras, conductor de cobre de calibre adecuado, conectores mecánicos o soldadura exotérmica.

Cada uno de estos elementos debe ser seleccionado cuidadosamente, no solo para cumplir con la carga demandada, sino también para coordinarse entre sí y con la red eléctrica de la compañía suministradora, garantizando un sistema seguro y confiable a largo plazo.

El mapa de normas y estándares que debes dominar en México

La solidez y seguridad de una subestación tipo pedestal no dependen únicamente de la calidad de sus componentes. Su verdadero respaldo reside en el cumplimiento riguroso de un marco normativo. En México, este marco regulatorio es la columna vertebral que garantiza que cada equipo conectado a la red funcione de forma segura, predecible y en sintonía con el resto del sistema eléctrico.

Para cualquier ingeniero, especificador o firma EPC, dominar estas normativas no es opcional, es fundamental para el éxito de un proyecto. Ignorarlas puede resultar en equipos rechazados, sobrecostos por retrasos y, lo más grave, un riesgo para la seguridad de los operadores y del público.

El rol central de la Comisión Federal de Electricidad

En México, las especificaciones técnicas de la Comisión Federal de Electricidad (CFE) son la referencia principal para equipos de distribución. No son sugerencias; son los requisitos que dictan cómo se debe diseñar, fabricar, probar y construir cualquier equipo destinado a su red.

Para las subestaciones tipo pedestal, dos documentos son esenciales:

• CFE K0000-07: Esta especificación rige los transformadores trifásicos tipo pedestal para redes subterráneas. Define todo: capacidades nominales (kVA), niveles de tensión, conexiones Delta-Estrella y detalles constructivos del tanque y gabinete.
• CFE K0000-04: Este documento se enfoca en los codos, insertos y conectores vitales para una conexión segura y hermética entre los cables de media tensión y las boquillas del transformador. Un detalle crucial para la integridad del sistema.

El cumplimiento estricto de estas especificaciones es el primer requisito. Un equipo que no las cumple no será aceptado para conectarse a la red nacional.

Estándares internacionales: el respaldo global

Aunque las normas de CFE son la referencia principal en México, se apoyan en estándares internacionales que aportan un nivel de calidad y seguridad reconocido mundialmente. Esto asegura que la ingeniería local esté alineada con las mejores prácticas globales.

Los más influyentes en este campo son:

• IEEE C57.12.34: Este es el estándar del Institute of Electrical and Electronics Engineers para transformadores de pedestal. Define a detalle los requisitos de rendimiento, pruebas y criterios de construcción. Es la referencia técnica para cualquier fabricante serio en el continente americano.
• IEC (International Electrotechnical Commission): Aunque su influencia es mayor en Europa, muchos de sus principios sobre seguridad eléctrica, pruebas dieléctricas y coordinación de aislamiento han permeado las normativas mexicanas, reforzando la robustez de los equipos.

Esta combinación de la normativa CFE con los lineamientos de IEEE e IEC crea un ecosistema muy sólido. El resultado son equipos que no solo cumplen con los requisitos locales, sino que están fabricados bajo criterios de calidad y seguridad de clase mundial.

La certificación LAPEM: el sello final de confianza

¿Cómo se verifica que un equipo cumple con todas estas especificaciones? En México, la respuesta es el LAPEM (Laboratorio de Pruebas de Equipos y Materiales).

El LAPEM es el brazo técnico de la CFE, cuya misión es validar que los equipos cumplen con las especificaciones mediante pruebas exhaustivas. Un equipo con una "Constancia de Aceptación de Prototipo" del LAPEM ha superado un riguroso proceso de pruebas destructivas y no destructivas.

Esta certificación es una garantía real para el comprador. Significa que la subestación ha sido sometida a pruebas de cortocircuito, impulso por rayo (BIL), calentamiento y hermeticidad, entre otras.

Para cualquier proyecto serio, especificar equipos con certificación LAPEM vigente no es una opción, es la mejor estrategia para asegurar una inversión segura, duradera y confiable.

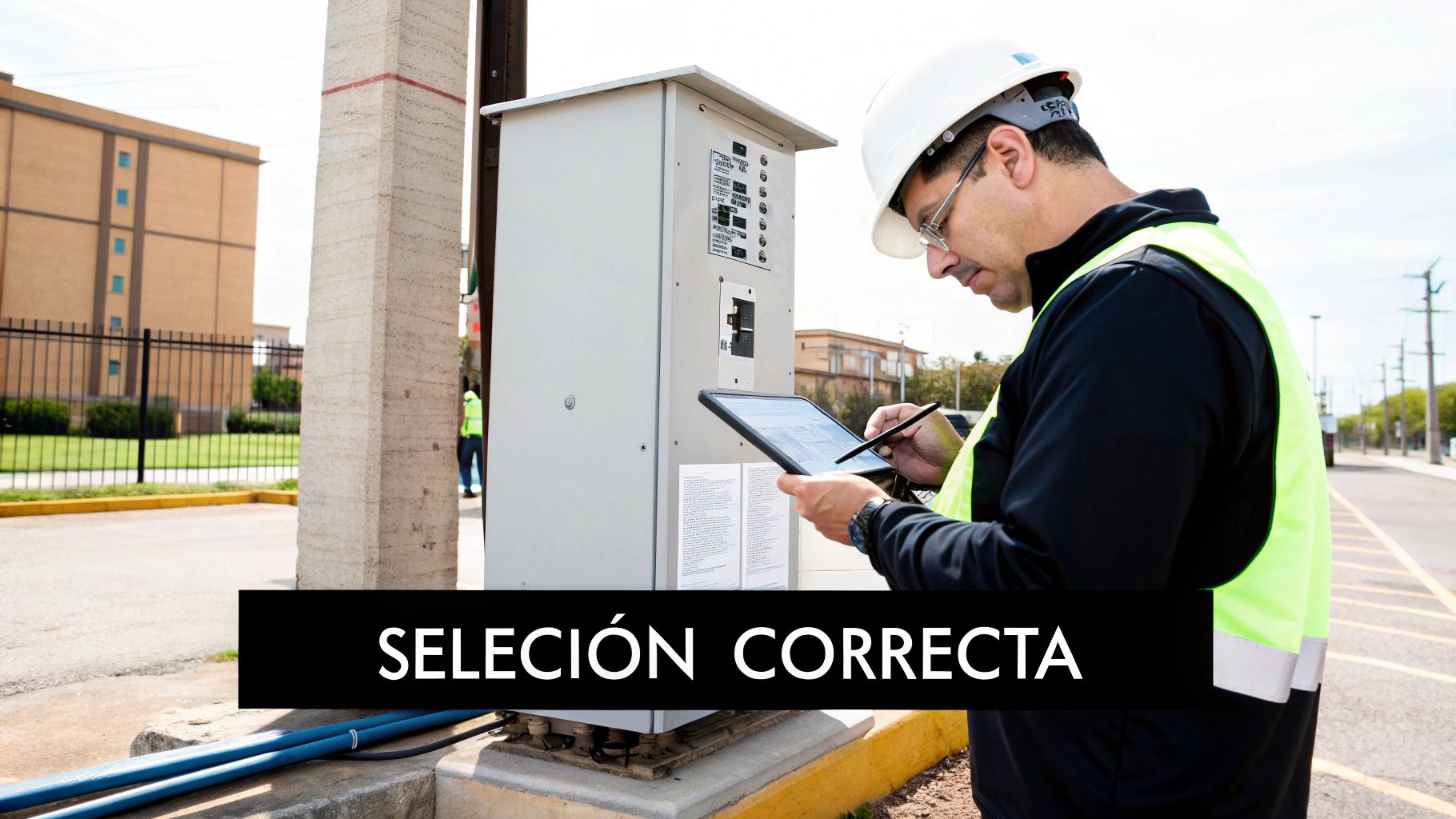

Cómo seleccionar la subestación pedestal correcta

Elegir la subestación tipo pedestal adecuada es una decisión de ingeniería que define la seguridad, eficiencia y vida útil de una instalación eléctrica. Una selección incorrecta puede ocasionar fallas prematuras, costos de operación elevados o riesgos para el personal y los usuarios.

Esta guía está diseñada para que ingenieros, especificadores y jefes de proyecto tomen esta decisión con confianza. A continuación, se desglosan los factores técnicos clave para asegurar una selección precisa que cumpla con las normativas más exigentes.

La capacidad y los voltajes: el punto de partida

El primer paso es calcular la demanda de energía. La capacidad de una subestación se mide en kVA (kilovolt-amperes) y debe ser suficiente no solo para la carga actual, sino también para el crecimiento futuro proyectado.

• Subdimensionar la capacidad conduce al sobrecalentamiento y reduce la vida útil del equipo.
• Sobredimensionarla implica una inversión inicial innecesaria y pérdidas de energía en vacío.

Una práctica común es calcular la demanda máxima y añadir un margen de crecimiento del 20-25%.

Igualmente importante es definir los voltajes de operación. El voltaje primario debe ser compatible con la red de media tensión de CFE (ej. 13,200 V, 23,000 V o 34,500 V). El voltaje secundario debe ajustarse a las necesidades de la instalación, siendo 220Y/127 V el estándar para servicios comerciales y residenciales en México.

El aislamiento y el entorno: los factores que no puedes ignorar

El Nivel Básico de Aislamiento al Impulso (NBAI), o BIL por sus siglas en inglés, mide la capacidad del equipo para soportar sobretensiones transitorias, como las causadas por descargas atmosféricas. Es una especificación vital para la supervivencia del equipo ante una tormenta eléctrica.

Un factor a menudo subestimado es la altitud de la instalación. A mayor altitud, la densidad del aire disminuye, reduciendo su capacidad de aislamiento. Por lo tanto, para instalaciones en zonas montañosas, el BIL del equipo debe ser mayor, siguiendo las tablas de corrección de los estándares IEEE.

Además, el ambiente define el material del gabinete:

• Ambientes estándar: Un gabinete de acero al carbón con recubrimiento de pintura epóxica (gris ANSI 70 o verde Munsell) es suficiente.
• Ambientes corrosivos: En zonas costeras o industriales con alta salinidad o agentes químicos, es indispensable especificar un gabinete de acero inoxidable tipo 304 o 316L para prevenir la corrosión prematura.

La elección del material del gabinete no es un detalle estético. Un gabinete corroído compromete la seguridad al permitir la entrada de humedad o fauna, lo que puede provocar una falla catastrófica.

Configuración de la red: ¿radial o en anillo?

La forma en que la subestación se conecta a la red eléctrica define la confiabilidad del servicio y tiene un impacto directo en la continuidad de la operación.

• Configuración Radial: Es la más simple y económica. La subestación se alimenta desde un único punto. Su principal desventaja es que una falla en el cable alimentador causa una interrupción total del servicio.
• Configuración en Anillo: Ofrece una redundancia significativamente mayor. La subestación se conecta a la red por dos puntos, formando un bucle. Si una de las alimentaciones falla, el circuito puede reconfigurarse para recibir energía desde el otro lado, minimizando el tiempo de interrupción.

La elección entre configuración radial y en anillo depende de la criticidad de la carga. Para hospitales, centros de datos o procesos industriales continuos, la inversión adicional en una configuración en anillo está plenamente justificada.

Considerar estos factores asegura una inversión inteligente a largo plazo. La propia Comisión Federal de Electricidad establece una vida útil de 30 años para los equipos de conmutación en subestaciones, lo que ayuda a planificar adecuadamente los ciclos de inversión y mantenimiento. Para profundizar en estas estrategias, puede explorar los detalles de proyectos de infraestructura eléctrica en México.

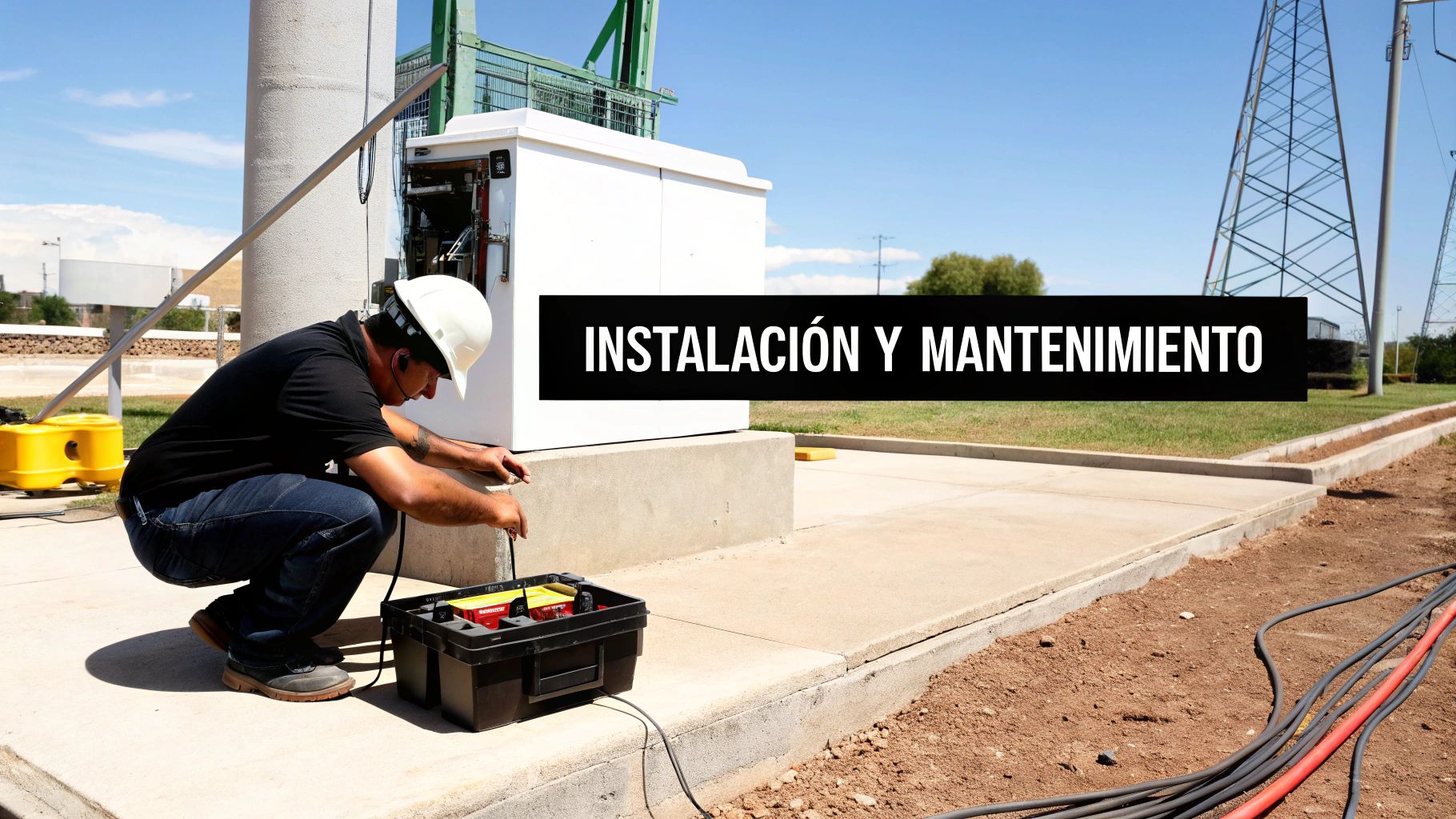

Instalación y mantenimiento: la clave para una operación confiable

Seleccionar la subestación tipo pedestal adecuada es solo el primer paso. Su longevidad, seguridad y eficiencia dependen de una instalación impecable y un programa de mantenimiento bien ejecutado. Una instalación deficiente puede anular las ventajas del mejor equipo, mientras que la falta de mantenimiento acorta su vida útil y aumenta el riesgo de fallas inesperadas.

Una instalación profesional asegura que el equipo opere dentro de sus parámetros de diseño desde el primer día. De igual forma, el mantenimiento preventivo no es un gasto, sino una inversión estratégica para maximizar la confiabilidad y proteger el activo.

Cimentación y puesta a tierra: los pilares de la seguridad

La base de toda subestación pedestal es su cimentación de concreto ("pad"). No es una simple losa; es una estructura de ingeniería civil diseñada para soportar el peso del equipo, prevenir hundimientos y facilitar la entrada de los ductos subterráneos.

Un pad bien diseñado asegura que los ductos se alineen perfectamente con las gargantas de la subestación, evitando tensiones mecánicas en los cables.

El sistema de puesta a tierra es el elemento de seguridad más crítico. Un sistema robusto, conectado al neutro del transformador y al gabinete metálico, cumple dos funciones vitales:

• Protección de personas: En caso de una falla a tierra, desvía la corriente de forma segura hacia el suelo, evitando que el gabinete se energice.
• Protección del equipo: Asegura que los dispositivos de protección actúen de inmediato, despejando la falla antes de que cause daños catastróficos al transformador.

Un sistema de puesta a tierra debe ser diseñado y calculado con base en la resistividad del terreno y cumplir con las normativas locales, como las de CFE, para garantizar una resistencia suficientemente baja.

Un plan de mantenimiento preventivo para maximizar la vida útil

Aunque las subestaciones pedestal requieren bajo mantenimiento, "bajo" no significa "nulo". Implementar un plan preventivo es esencial para anticipar problemas y asegurar una operación continua y segura.

Un buen mantenimiento no solo previene fallas, sino que mantiene el equipo funcionando a su máxima eficiencia. Por ejemplo, la normativa de CFE para subestaciones encapsuladas en gas SF6 indica que este aislante permite extender los mantenimientos mayores hasta por 10 años. Puede profundizar en estos lineamientos consultando las especificaciones de diseño de CFE.

A continuación, una rutina de mantenimiento recomendada:

• Inspección visual y limpieza (Anual): Revisar el estado del gabinete en busca de corrosión, daños o filtraciones. Mantener limpias las rejillas de ventilación es fundamental para el enfriamiento del transformador.
• Inspección termográfica (Anual): Utilizar una cámara infrarroja para detectar "puntos calientes" en las conexiones, que indican conexiones flojas o sucias que requieren atención inmediata.
• Análisis del aceite dieléctrico (Cada 3-5 años): Tomar una muestra del aceite para analizar su rigidez dieléctrica, contenido de humedad y gases disueltos, lo que revela el estado interno del transformador.
• Pruebas eléctricas (Cada 3-5 años): Realizar pruebas como la resistencia de aislamiento (Megger) y la relación de transformación (TTR) para verificar la salud de los aislamientos y devanados.

Seguir un plan de mantenimiento como este es la mejor garantía para que su subestación tipo pedestal opere de manera confiable durante los 30 años o más para los que fue diseñada.

Dónde brillan las subestaciones pedestal: aplicaciones y ventajas clave

Una subestación tipo pedestal es más que un equipo eléctrico; es una pieza estratégica en la infraestructura de proyectos modernos, alineada con las demandas de seguridad, estética y eficiencia.

Su principal ventaja es la seguridad. El diseño de frente muerto (dead-front), sin partes energizadas expuestas, es un avance radical para la seguridad pública, indispensable en lugares de alta afluencia como parques, banquetas y áreas comunes, donde pueden instalarse sin representar riesgo alguno.

Cuando el espacio y la apariencia importan

La discreción de la subestación pedestal es una de sus ventajas más valoradas. A diferencia de las aparatosas subestaciones aéreas, su gabinete de bajo perfil se integra fácilmente en el entorno urbano. Esto es crucial en proyectos donde la estética es prioritaria:

• Fraccionamientos residenciales y resorts: Donde se busca una apariencia limpia y ordenada.
• Plazas comerciales y parques de oficinas: Donde el espacio es valioso y la imagen corporativa es clave.
• Centros históricos o zonas protegidas: Donde preservar el entorno es una prioridad.

Además, su diseño compacto optimiza el uso del terreno, un beneficio significativo en zonas urbanas densas.

Aplicaciones donde fallar no es una opción

La robustez y confiabilidad de la subestación pedestal la convierten en la elección lógica para aplicaciones donde una interrupción del suministro puede ser catastrófica. Al ser unidades selladas y probadas en fábrica, las fallas se minimizan, garantizando un servicio continuo vital para:

• Hospitales y clínicas: Donde la energía eléctrica soporta equipos de soporte vital.
• Parques industriales y fábricas: Donde un corte de energía puede causar pérdidas millonarias en producción.
• Centros de datos e infraestructura de telecomunicaciones: La base de la economía digital depende de su operación ininterrumpida.

Elegir una subestación tipo pedestal es invertir en una solución de ingeniería que proporciona tranquilidad operativa y cumplimiento normativo.

Al colaborar con un proveedor como iTepeyac, que integra marcas de primer nivel como G&W Electric, Hitachi Energy o ABB, no solo adquiere un equipo de clase mundial. Obtiene un socio estratégico con la experiencia para asegurar que su proyecto cumpla con los más altos estándares de seguridad y rendimiento.

Resolviendo las dudas más comunes sobre subestaciones tipo pedestal

Para concluir esta guía, se responden las preguntas más frecuentes que surgen al especificar o trabajar con una subestación tipo pedestal.

¿Qué diferencia hay realmente entre una subestación pedestal y una compacta?

La diferencia principal radica en su filosofía de diseño y aplicación. La subestación tipo pedestal es un sistema todo-en-uno integrado en un solo gabinete (transformador, seccionadores, protecciones), diseñado específicamente para redes de distribución subterránea y es el estándar en Norteamérica.

Por otro lado, la subestación compacta (o tipo kiosko) es un sistema modular. Sus componentes (celdas de media tensión, transformador, tableros de baja tensión) son unidades separadas que se instalan dentro de una envolvente o caseta. Este enfoque es más común en proyectos industriales y en regiones que siguen la normativa europea (IEC).

¿Cada cuánto hay que darle mantenimiento a una subestación pedestal?

Aunque son equipos de bajo mantenimiento, este no debe ser nulo. Un plan preventivo es clave para alcanzar su máxima vida útil.

• Anualmente: Realizar una inspección visual en busca de corrosión o daños. Complementar con una termografía para detectar puntos calientes en las conexiones.
• Cada 3 a 5 años: Realizar un análisis físico-químico del aceite dieléctrico para evaluar la salud interna del transformador y ejecutar pruebas eléctricas como resistencia de aislamiento y relación de transformación.

Siguiendo las recomendaciones del fabricante y las normativas locales, una subestación de este tipo puede operar de manera confiable por más de 30 años.

¿Puedo instalar una subestación pedestal dentro de un edificio?

No. Estos equipos están diseñados, probados y certificados para operar a la intemperie (típicamente con gabinetes NEMA 3R). Su sistema de enfriamiento por convección natural (ONAN) depende de la circulación de aire exterior. Instalarla en un espacio cerrado compromete su operación y seguridad.

Para instalaciones interiores, la solución correcta son los transformadores tipo seco o subestaciones compactas diseñadas específicamente para cumplir con las normas de seguridad contra incendios en espacios confinados.

---
