Interruptores de aire: Guía de aplicación en media y alta tensión

Un interruptor de aire, conocido como ACB por sus siglas en inglés (Air Circuit Breaker), es un dispositivo electromecánico de protección diseñado para interrumpir corrientes eléctricas de alta magnitud, especialmente durante fallas como cortocircuitos. Su función principal es salvaguardar la integridad de sistemas eléctricos de media y alta tensión utilizando aire atmosférico como medio de extinción del arco eléctrico que se genera al abrir sus contactos. Este equipo es fundamental para proteger transformadores, generadores y redes de distribución, garantizando la seguridad del personal, la fiabilidad operativa y la continuidad del servicio en aplicaciones críticas.

El rol vital de los interruptores de aire

La fuerza destructiva de un cortocircuito es inmensa: miles de amperios fluyendo sin control pueden fundir equipos y causar daños catastróficos en milisegundos. Es en este escenario donde interviene el interruptor de aire. Su diseño robusto se basa en un principio fundamental: al abrir sus contactos para interrumpir la corriente, se genera un arco eléctrico que es "soplado" y enfriado con aire a presión hasta que se extingue por completo.

Este proceso controlado previene daños en cadena, incendios y paros de producción que pueden traducirse en pérdidas millonarias. Por lo tanto, el interruptor de aire representa la diferencia entre un incidente contenido y un desastre operativo, siendo la primera línea de defensa de una instalación.

Importancia estratégica en la infraestructura eléctrica

Para ingenieros, firmas EPC y empresas de servicios públicos en México, dominar el funcionamiento y la correcta aplicación de los interruptores de aire es una necesidad. En proyectos vinculados a la Comisión Federal de Electricidad (CFE), el cumplimiento con especificaciones como la G0100-04 y la certificación de laboratorios acreditados como LAPEM es un requisito no negociable.

Un interruptor de aire correctamente especificado e instalado es la línea de defensa más importante de una instalación. Su capacidad para operar de forma fiable bajo las peores condiciones define la resiliencia de toda la red, impactando directamente la seguridad y la rentabilidad del proyecto.

En este contexto, la selección de equipos de marcas reconocidas como ABB o Hitachi Energy es una garantía de calidad. Estos fabricantes no solo cumplen con los más altos estándares internacionales (IEC, IEEE), sino que integran tecnología probada que asegura una operación segura y una larga vida útil.

Las aplicaciones críticas donde estos equipos demuestran su valor diariamente incluyen:

• Tableros de distribución principal (switchgear) en plantas industriales, donde actúan como el protector central de decenas de circuitos secundarios.
• Acometidas principales en hospitales, centros de datos y grandes edificios comerciales, donde la continuidad del suministro es absolutamente crucial.
• Centrales de generación, incluyendo parques eólicos y solares, para proteger los generadores y la conexión a la red nacional.
• Subestaciones compactas, donde el espacio es limitado pero la necesidad de una protección robusta es máxima.

¿Cómo funciona la tecnología de extinción de arco en aire?

El principio de funcionamiento de un interruptor de aire es ingenioso y se basa en utilizar el aire circundante para extinguir un arco eléctrico, que es esencialmente una corriente eléctrica saltando a través del aire. De manera análoga a soplar una vela para apagarla, el interruptor emplea una ráfaga de aire controlada, pero a una escala industrial, con una fuerza y velocidad extraordinarias.

Cuando el sistema de protecciones detecta una falla, como un cortocircuito, el mecanismo del interruptor recibe la orden de actuar. Inmediatamente, los contactos que mantienen el circuito cerrado comienzan a separarse. En ese preciso instante, la corriente eléctrica se resiste a la interrupción y salta entre los contactos, creando un arco de plasma incandescente a temperaturas que pueden superar los 20,000 °C. Este arco debe ser controlado y extinguido para evitar daños catastróficos.

El proceso de interrupción, paso a paso

El diseño de un interruptor de aire está optimizado para alargar, enfriar y dividir el arco eléctrico hasta su completa extinción, logrando un corte seguro de la corriente. Esta secuencia coreografiada ocurre en una fracción de segundo.

• Separación de contactos: Primero, los contactos principales, que conducen la corriente en condiciones normales, se abren. Inmediatamente después, lo hacen los contactos de sacrificio o "de arco", diseñados para soportar el calor extremo y el desgaste del arco.
• Alargamiento del arco: A medida que los contactos se separan, el arco se estira, lo que aumenta su resistencia eléctrica y ayuda a reducir la corriente de falla.
• Enfriamiento con "soplido" de aire: El movimiento rápido de los contactos y la geometría de la cámara interna generan una ráfaga de aire que enfría el plasma del arco, disminuyendo su conductividad.

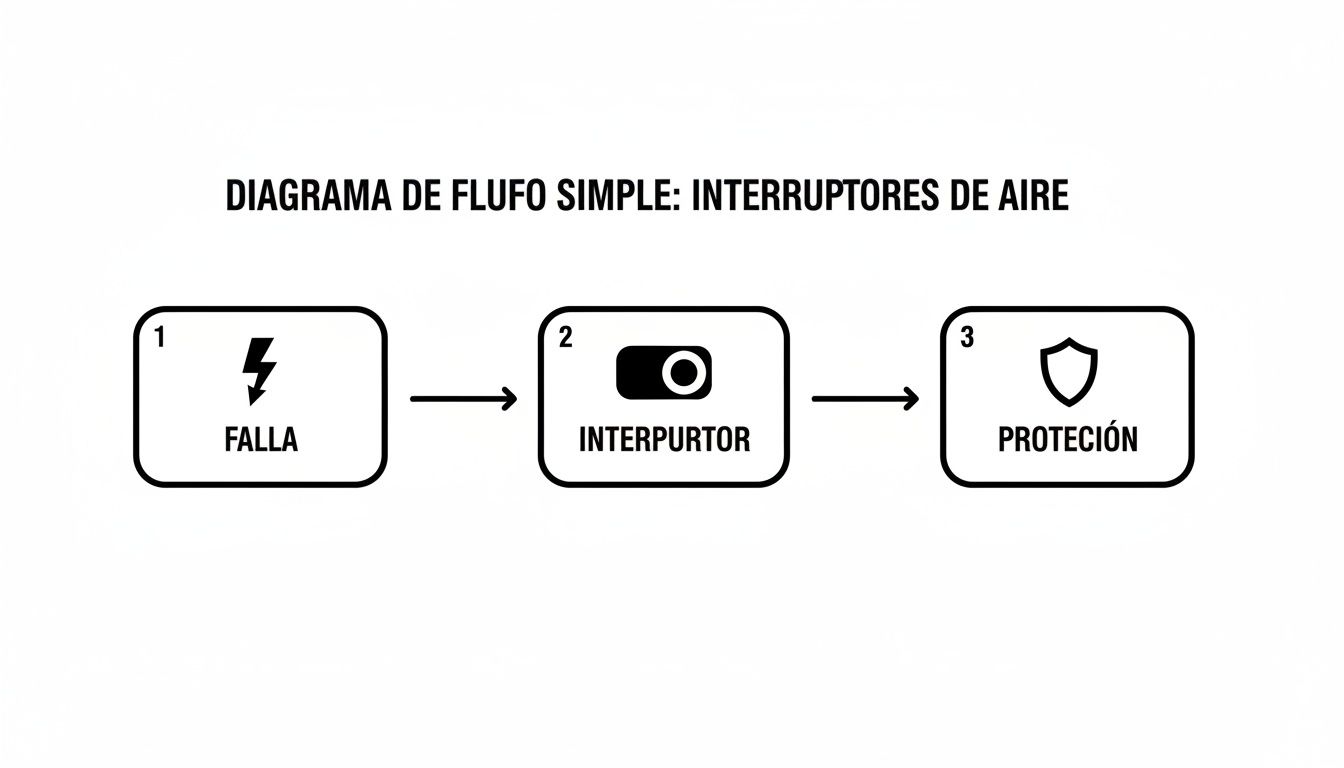

Este diagrama simple ayuda a visualizar cómo el interruptor actúa como guardián activo del sistema ante una falla.

Ante una falla, el interruptor entra en acción para proteger y aislar la sección afectada del circuito.

El rol crítico de las cámaras de extinción

La pieza clave de este mecanismo son las cámaras de extinción, también conocidas como arc chutes. Su interior contiene una serie de placas metálicas separadas entre sí.

Cuando el arco alargado es forzado a entrar en esta cámara, colisiona con las placas y se divide en múltiples arcos más pequeños y manejables. Este diseño es doblemente efectivo: primero, multiplica la superficie de contacto con el aire, acelerando drásticamente el enfriamiento; segundo, aumenta de forma súbita la tensión necesaria para mantener vivos todos esos pequeños arcos.

La tecnología de cámaras de extinción es el corazón de la fiabilidad de un interruptor de aire. Al dividir un único y potente arco en múltiples arcos pequeños, se incrementa la resistencia del circuito de manera exponencial, forzando la extinción de la corriente de falla en el siguiente cruce por cero de la onda de corriente alterna.

Finalmente, una vez que la energía del arco se ha disipado y la corriente se interrumpe, los contactos quedan completamente abiertos, aislando la sección dañada de la red. Todo este proceso, desde la detección del problema hasta la extinción del arco, suele tardar menos de 50 milisegundos. Esta velocidad y robustez han consolidado a los interruptores de aire como una solución de protección probada y confiable para aplicaciones críticas.

Tipos y aplicaciones críticas: el trabajo pesado de la media tensión

No todos los interruptores de aire son iguales; su diseño se adapta a la tarea específica que van a desempeñar. Aunque existen para diversos niveles de tensión, los interruptores de aire en media tensión (MVACB) son los verdaderos caballos de batalla en la industria y en las redes de distribución.

Su reputación se basa en su robustez y fiabilidad, siendo la opción predilecta para proteger activos de alto valor y asegurar la continuidad operativa en entornos donde una falla no es una opción. Desde líneas de producción hasta la red eléctrica urbana, los interruptores de aire desempeñan un papel protagónico, aunque a menudo silencioso.

Dónde se usan y por qué son la mejor opción

Cada aplicación presenta desafíos únicos, exigiendo al interruptor capacidades específicas, desde una alta capacidad interruptiva hasta una operación veloz y una gran resistencia mecánica. La correcta selección es una decisión fundamental para la seguridad del personal y la resiliencia del sistema.

Algunos de los escenarios más comunes donde estos equipos son indispensables son:

• Tableros de distribución principal (Switchgear): En el corazón de plantas industriales, centros de datos o grandes edificios, los interruptores de aire actúan como guardianes principales. Aíslan la instalación completa ante fallas graves de la red o cortocircuitos internos masivos, protegiendo transformadores y todos los circuitos aguas abajo.

• Protección de generadores: En centrales eléctricas, plantas de cogeneración o sistemas de emergencia de hospitales, estos interruptores desconectan el generador de la red de forma segura. Deben manejar corrientes muy elevadas y operar con precisión milimétrica para evitar daños catastróficos en equipos millonarios.

• Subestaciones de energías renovables: Los parques eólicos y solares dependen de interruptores de aire para conectar su generación a la red. En este campo, los equipos deben gestionar la intermitencia de estas fuentes y proteger los transformadores elevadores, que son la puerta de entrada de la energía limpia al sistema.

• Acometidas principales de CFE: Para grandes industrias y comercios conectados directamente a la red de CFE, el interruptor de aire es la primera línea de defensa, asegurando el cumplimiento de las normativas de la compañía eléctrica y protegiendo la infraestructura del cliente.

El interés por fabricar esta tecnología en México no es nuevo. De hecho, en 1967, el gobierno emitió la Declaratoria General de Exención de Impuestos número 171, pensada justo para impulsar la fabricación nacional de interruptores en aire. Esta decisión ayudó a que las empresas locales invirtieran en tecnología de media tensión y bajó los costos para los proyectos industriales de la época. Si te interesa la historia, puedes consultar la publicación oficial del Diario Oficial de la Federación.

Comparativa de aplicaciones de interruptores de aire en media tensión

Aplicación	Sector Típico	Rango de Tensión (kV)	Requerimiento Clave de Protección
Distribución Principal	Industrial, Comercial, Centros de Datos	13.8 – 34.5	Alta capacidad de interrupción (kA) y selectividad
Protección de Generador	Centrales Eléctricas, Cogeneración	13.8 – 24	Operación rápida y fiable, soportar corrientes nominales altas
Integración de Renovables	Parques Eólicos y Solares	34.5	Resistencia a operaciones frecuentes y condiciones ambientales adversas
Acometida de Utility	Grandes Consumidores (Industria)	13.2 – 34.5	Cumplimiento con normas de la utility (ej. CFE), aislamiento seguro

Como se puede ver, la elección del interruptor está directamente ligada a las exigencias operativas y de seguridad de cada sector, garantizando que el equipo correcto esté en el lugar correcto.

Fijos vs. extraíbles: una decisión de diseño y operación

Además de la tensión, existe otra diferencia clave en la construcción de los interruptores de aire: el diseño fijo y el diseño extraíble.

Un diseño extraíble (o draw-out) es un diferenciador clave en aplicaciones donde la continuidad del servicio es sagrada. Permite retirar físicamente el interruptor de su cubículo para mantenimiento o reemplazo sin desenergizar todo el tablero, reduciendo drásticamente los tiempos de paro.

El interruptor de diseño fijo, como su nombre lo indica, está atornillado permanentemente dentro de su celda, y cualquier trabajo en él implica un corte general de energía. En contraste, la versión extraíble se monta sobre un chasis con ruedas que facilita su desconexión y extracción de manera rápida y segura.

• Interruptores Fijos: Son la solución más económica, ideal para aplicaciones donde los paros programados para mantenimiento no representan un impacto crítico en la operación.
• Interruptores Extraíbles: Son el estándar de oro en centros de datos, hospitales, procesos industriales continuos y cualquier instalación donde el servicio no puede interrumpirse. La inversión inicial es mayor, pero se amortiza al evitar costosos tiempos de inactividad.

La elección entre uno y otro se reduce a un análisis de costo-beneficio que debe considerar la criticidad de la carga, el costo de una hora de paro y la estrategia de mantenimiento. En ambos casos, optar por marcas reconocidas como ABB o Hitachi Energy garantiza el cumplimiento con los más altos estándares de seguridad y desempeño, tanto IEC como IEEE.

Navegando el mundo de las normas y certificaciones

En el sector de media y alta tensión, las normas no son sugerencias, sino el pilar que garantiza la seguridad del personal, la integridad de los equipos y la continuidad del servicio. Para los interruptores de aire, el cumplimiento de un estricto marco normativo es lo que distingue un sistema eléctrico confiable de uno propenso a fallas.

Para ingenieros, firmas de construcción (EPCs) y propietarios de infraestructura en México, comprender este panorama es crucial. Exigir equipos certificados no es un lujo, sino una inversión inteligente en la resiliencia de la red, que diferencia un activo que protege de uno que pone en riesgo toda la operación.

IEC 62271-100: el estándar de oro a nivel mundial

A escala global, la norma IEC 62271-100 es la referencia indiscutible para los interruptores de corriente alterna de alta tensión. Este documento establece los requisitos técnicos y las pruebas que un equipo debe superar para demostrar su capacidad y fiabilidad.

La norma IEC 62271-100 funciona como la "biblia" para los fabricantes de interruptores. Define desde la máxima corriente de falla que puede soportar hasta el número de operaciones que puede realizar sin fallar. Asegura que un equipo de marcas reconocidas como G&W Electric o Arteche se comportará de forma predecible y segura en cualquier parte del mundo.

La norma se centra en parámetros críticos para el desempeño en campo:

• Capacidad de interrupción en cortocircuito (kA): La corriente máxima de falla que el interruptor puede cortar de forma segura.
• Secuencia de operación (duty cycle): El ciclo de operaciones de apertura y cierre (O-C-O) que el equipo debe soportar sin degradarse.
• Pruebas dieléctricas: Miden la capacidad del aislamiento para soportar sobretensiones, ya sean por maniobras en la red o por descargas atmosféricas.

El ecosistema regulatorio en México: CFE y LAPEM

Aunque las normas internacionales como IEC o IEEE establecen la base técnica, para proyectos en México, las regulaciones locales son mandatorias. En este ámbito, la Comisión Federal de Electricidad (CFE) juega un papel central.

La especificación CFE G0100-04, por ejemplo, define los requisitos para interruptores en subestaciones. Un equipo que no cumpla con esta especificación no es una opción viable para proyectos de CFE o que se interconecten a su red.

Además, la certificación del Laboratorio de Pruebas de Equipos y Materiales (LAPEM) representa el sello de aprobación final. Un interruptor de aire con el visto bueno de LAPEM ha pasado por un riguroso proceso de pruebas en un laboratorio acreditado a nivel nacional. Esta certificación valida que su desempeño cumple, y a menudo supera, los estándares exigidos por CFE, ofreciendo a las EPCs una garantía de calidad y conformidad innegociable.

La importancia de contar con equipos robustos y certificados es más evidente en zonas industriales clave. En el Estado de México, por ejemplo, el consumo de energía en la manufactura ha crecido constantemente. Un fallo en el sistema eléctrico no solo detiene la producción, sino que puede tener implicaciones ambientales, ya que el sector industrial representa una parte significativa de las emisiones nacionales. Si te interesa, puedes leer más sobre el contexto industrial en el inventario de emisiones.

En resumen, la confianza se construye sobre la base de un diseño sólido (IEC/IEEE), el cumplimiento estricto de las especificaciones de CFE y la validación imparcial de un laboratorio como LAPEM.

Cómo elegir el interruptor de aire correcto para tu proyecto

Seleccionar un interruptor de aire va más allá de coincidir valores de tensión y corriente. Es un ejercicio de ingeniería que equilibra la capacidad técnica, la seguridad operativa y el costo total de propiedad. Una decisión bien fundamentada al inicio previene problemas y gastos significativos a futuro.

El proceso implica analizar el panorama completo, desde las condiciones ambientales del sitio hasta la integración con sistemas de automatización. Una elección correcta no solo satisface una necesidad inmediata, sino que se convierte en una inversión sólida y preparada para el futuro.

Parámetros técnicos que no puedes pasar por alto

Para especificar un interruptor de aire con la certeza de que funcionará correctamente, es fundamental dominar sus capacidades técnicas. Estos datos garantizan que el equipo responderá según lo esperado en momentos críticos.

• Capacidad de interrupción de cortocircuito (kA): Es el parámetro más importante. Indica la corriente máxima de falla que el interruptor puede interrumpir sin sufrir una falla catastrófica. Especificar un valor inferior al nivel de cortocircuito real de la red es un riesgo inaceptable.
• Tensión nominal (kV) y corriente nominal (A): Estos valores básicos deben ser compatibles con el sistema. La tensión nominal es el voltaje máximo de operación continua, mientras que la corriente nominal es la carga que puede soportar de forma sostenida sin sobrecalentarse.
• Durabilidad mecánica y eléctrica: La vida mecánica indica el número de operaciones de apertura y cierre en vacío que el mecanismo puede realizar. La vida eléctrica, aún más crítica, especifica cuántas interrupciones de falla puede ejecutar antes de requerir un mantenimiento mayor en sus contactos y cámara de extinción.

El entorno y la integración: piezas clave del rompecabezas

Las condiciones del sitio de instalación impactan directamente el rendimiento y la durabilidad del interruptor. Un equipo diseñado para un entorno controlado puede fallar prematuramente si se instala en un ambiente con polvo, humedad o temperaturas extremas sin la debida especificación.

Adicionalmente, en la actualidad, la capacidad de integración con sistemas SCADA es fundamental. Esta comunicación permite el monitoreo y control centralizado, optimizando la operación y agilizando la respuesta ante cualquier eventualidad.

La clave está en un enfoque integral. No solo mires los números eléctricos; considera el ambiente, las necesidades de automatización y el futuro. Un interruptor ya no es una simple caja en la pared, es un nodo inteligente en una red viva y conectada.

Por ejemplo, la robustez de la red es vital en zonas con alta actividad industrial, como el Estado de México. En 2008, el Inventario Nacional de Emisiones de México (INEM) lo identificó como un polo industrial clave. Esto llevó a una modernización de las subestaciones con switchgear de última generación, lo que mejoró la fiabilidad de las redes de media tensión en un 25%. Estas redes, por cierto, soportan cerca del 40% de toda la demanda industrial del centro del país. Si quieres profundizar en el tema, puedes explorar los datos del informe de SEMARNAT.

Checklist para una especificación sin errores

Para asegurar una selección precisa, siga este proceso sistemático:

1. Análisis del sistema: ¿Cuenta con un estudio de cortocircuito y coordinación de protecciones actualizado y confiable?
2. Requisitos de la carga: ¿Cuáles son la corriente y la tensión de operación del circuito a proteger?
3. Condiciones del sitio: ¿El equipo estará expuesto a gran altitud, humedad, ambiente salino o temperaturas extremas?
4. Normas y certificaciones: ¿Se requiere cumplimiento con especificaciones particulares de CFE o certificaciones LAPEM, además de los estándares IEC/IEEE?
5. Automatización: ¿Se necesita operación motorizada a distancia? ¿Debe comunicarse con un sistema SCADA?
6. Mantenimiento y acceso: ¿La criticidad de la carga justifica un diseño extraíble (draw-out) para minimizar los tiempos de mantenimiento?

Responder estas preguntas conducirá a una selección informada, asegurando que el interruptor de aire no solo proteja su inversión, sino que también haga su sistema más seguro y eficiente.

Guía de instalación y mantenimiento: las mejores prácticas

Adquirir un interruptor de aire de alta calidad es solo el primer paso. Su fiabilidad a largo plazo depende de una instalación impecable y un programa de mantenimiento riguroso. Estos dos pilares garantizan que el equipo responderá sin fallas durante una condición crítica.

Una instalación deficiente puede comprometer la seguridad y la continuidad del servicio. Del mismo modo, ignorar el mantenimiento preventivo pone en riesgo un activo clave de la red eléctrica.

Fundamentos para una instalación segura y a prueba de fallas

La instalación es la base sobre la que se apoya la vida útil del interruptor. Seguir las recomendaciones del fabricante y las normas aplicables es mandatorio.

Los puntos críticos durante la puesta en marcha incluyen:

• Cimentación y estructura sólidas: La base debe estar perfectamente nivelada y ser lo suficientemente robusta para soportar el peso del equipo y las fuerzas mecánicas generadas durante la operación.
• Alineación mecánica de precisión: Todos los componentes móviles deben operar libremente. Un mal alineamiento provoca un desgaste acelerado y puede ocasionar que el interruptor se atasque.
• Conexiones eléctricas impecables: Aplique el torque especificado por el fabricante en las conexiones de potencia para evitar puntos calientes. Verifique todo el cableado de control.
• Puesta a tierra confiable: Una conexión de baja impedancia al sistema de tierras es crucial para la seguridad del personal y la correcta operación de las protecciones, cumpliendo con estándares de la IEEE y regulaciones locales.

El plan de mantenimiento preventivo que te salvará de problemas

Un plan de mantenimiento preventivo, ejecutado por personal calificado, es la mejor inversión para extender la vida útil del equipo y asegurar su fiabilidad.

El mantenimiento no es un gasto, es una inversión directa en la continuidad del negocio. Un interruptor que falla por negligencia puede detener la producción o causar daños en cascada, con costos que eclipsan por completo el presupuesto de un buen programa preventivo.

Un programa de mantenimiento serio debería incluir:

Inspecciones periódicas (anuales):

1. Limpieza a fondo: Eliminar polvo y contaminación de los aisladores para prevenir corrientes de fuga y arqueos.
2. Inspección visual detallada: Buscar signos de sobrecalentamiento, corrosión o desgaste en los componentes.
3. Lubricación de mecanismos: Aplicar el lubricante adecuado en las cantidades especificadas por el fabricante.

Pruebas y mantenimiento profundo (cada 3-5 años):

• Medición de resistencia de contactos: Un aumento en la resistencia indica desgaste o contaminación, un precursor de sobrecalentamiento.
• Prueba de tiempos de operación: Verificar que los tiempos de apertura y cierre están dentro de las especificaciones para no comprometer la coordinación de protecciones.
• Verificación del aislamiento (prueba con Megger): Medir la resistencia del aislamiento para detectar degradación o humedad y prevenir fallas dieléctricas.

Adoptar estas prácticas asegura que sus interruptores de aire operen de manera fiable y segura durante toda su vida útil.

Resolviendo dudas: Preguntas frecuentes sobre interruptores de aire

A continuación, se responden algunas de las dudas más comunes sobre interruptores de aire.

¿Cuál es la diferencia real entre un interruptor de aire y uno de vacío?

La principal diferencia radica en el medio de extinción del arco eléctrico. Un interruptor de aire utiliza aire atmosférico a presión para extinguir el arco, lo que los hace robustos y de fácil mantenimiento en campo. Por otro lado, un interruptor de vacío encapsula sus contactos en una botella sellada al alto vacío. La ausencia de aire permite que el arco se extinga casi instantáneamente, lo que resulta en un diseño más compacto y una vida útil eléctrica superior. La elección depende de la aplicación, el entorno y la estrategia de mantenimiento.

¿Cada cuánto tiempo hay que darle mantenimiento a un interruptor de aire?

Aunque siempre se debe seguir el manual del fabricante (sea de ABB o Hitachi Energy), una regla general es:

• Revisión visual y limpieza: Al menos una vez al año.
• Mantenimiento preventivo completo: Cada 3 a 5 años, o según el número de operaciones o interrupciones de falla.

Si el equipo opera en un ambiente severo (polvo, salitre) o ha interrumpido un cortocircuito importante, el mantenimiento debe ser inmediato.

¿Estos interruptores se pueden conectar a un sistema SCADA?

Sí. Los interruptores de aire modernos están diseñados para la automatización. Pueden equiparse con motores, relevadores de protección inteligentes y puertos de comunicación compatibles con protocolos estándar como IEC 61850. Esto permite su supervisión y operación remota desde un centro de control SCADA, integrándolos en una red eléctrica inteligente y segura.

¿Por qué se insiste tanto en la capacidad de interrupción en kA?

La capacidad de interrupción, medida en kiloamperios (kA), es la especificación de seguridad más crítica de un interruptor. Este valor define la corriente máxima de cortocircuito que el equipo puede interrumpir de forma segura.

Elegir un interruptor con una capacidad de interrupción menor a la que tu sistema puede generar en una falla es una receta para el desastre. No es una exageración. El equipo puede fallar de forma violenta, causando daños graves a la subestación y, peor aún, poniendo en un riesgo altísimo la vida del personal. Es un dato técnico que no es negociable.

---

Al final, la fiabilidad y seguridad de un sistema eléctrico dependen de la calidad de sus componentes y de la experiencia detrás de su selección. Marcas como G&W Electric, Hitachi Energy, Arteche, y ABB son sinónimo de ingeniería probada y cumplimiento con los más altos estándares. En iTepeyac, nuestra experiencia nos permite asegurar que cada solución sea la correcta, la más segura y la más confiable para su proyecto. Descubra más en nuestro sitio web oficial.
