Seccionador automático: telecontrolado y transferencia
La operación de un seccionador eléctrico. Es importante recordar que hay 3 tipos de formas en las que se puede operar un seccionador, esta información es imprescindible para poder dimensionar el costo y alcances que se va a tener en tu obra de media tensión.
Los diferentes tipos de operación de estos equipos son las siguientes:
- Seccionador con operación manual
- Seccionador con operación telecontrolada
- Seccionador con operación por transferencia
Este artículo busca informar sobre como han ido evolucionando los requerimientos de seccionadores de distribución subterránea en media tensión veremos el seccionador transferencia y el seccionador telecontrolado, repasando los componentes que llevan y los puntos a considerar.
Una breve historia
Anteriormente, conforme fue aumentando el auge por la instalación de líneas de distribución subterránea en la República Mexicana, la tendencia era que los equipos tuvieran una operación manual, es decir, un técnico operaba el mecanismo de la vía del seccionador.
Sin embargo, poco a poco fue aumentando la necesidad de comenzar a implementar automatismos, de ahí surge la transferencia automática de carga (ATC), que ofrece un control local con la inteligencia para, en caso de falla del suministro eléctrico, se transfiera la alimentación eléctrica de una fuente preferente hacia una fuente emergente.
Gracias a la implementación de redes inteligentes (smart grid) en la red eléctrica de distribución de la CFE, se empezaron a solicitar equipos telecontrolados, que son más complejos porque operaran con radio o fibra óptica para comunicarse a las estaciones maestras (SCADA) de CFE en cada División de Distribución.
Las ventajas de tener un equipo telecontrolado es que se tiene una mayor visualización de los estados en la red eléctrica, ofrecen operación inmediata a diferencia de enviar una cuadrilla de técnicos para realizar la maniobra y se pueden configurar de forma remota cambiando parámetros de protección.

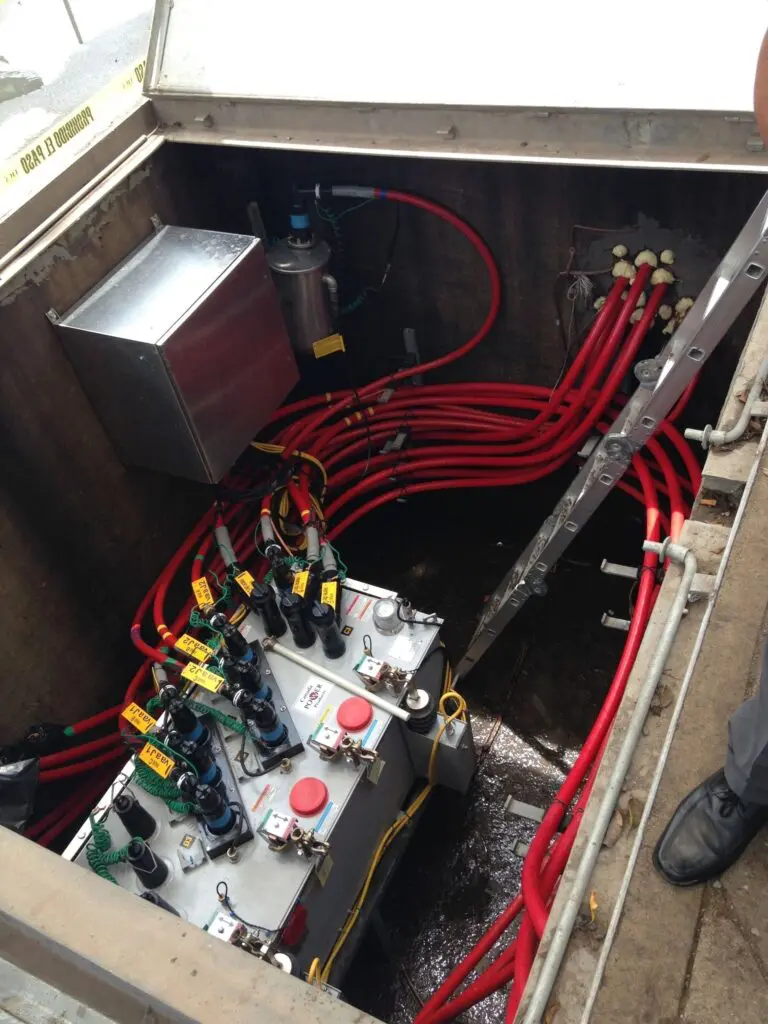

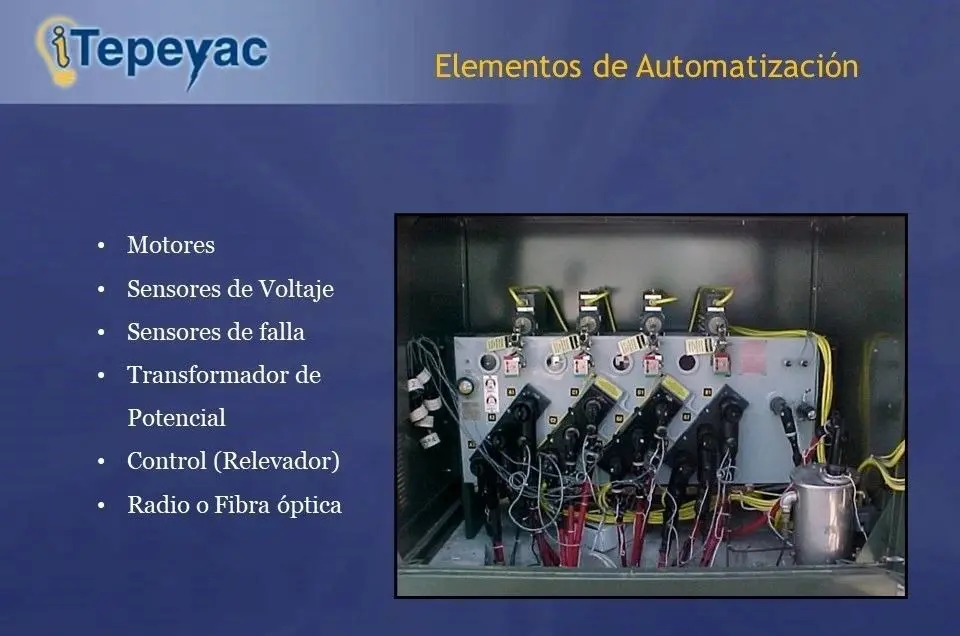

Los componentes de un seccionador automático
Actuadores. Generalmente, son motores eléctricos que se colocan en la vía que será operada de manera remota o automática. En algunos requerimientos se pueden colocar actuadores magnéticos que ofrecen la ventaja de operar a una mayor velocidad y otorgan mayor cantidad de operaciones mecánicas (Hasta 10,000 operaciones).
Sensor de presión. Esta opción es solamente para los seccionadores en media tensión con aislamiento en gas SF6, la función de este sensor es detectar que el equipo se encuentra con suficiente dieléctrico y en caso de una fuga de gas, el control genera un enclavamiento que hará que el equipo no pueda ser operado de manera remota o automática y enviará una alarma para que este sea atendido.
Control & Protección. El cerebro del equipo, es un dispositivo electrónico inteligente (DEI) que contiene la programación para operación, estados y alarmas del equipo. Ya es bastante común que también funciones de protección de línea se encuentren incorporadas a este dispositivo. El control del seccionador se aloja en un gabinete que contiene elementos de cableado, fuente de alimentación, baterías de respaldo y otros componentes con los que interactúa para la correcta operación de todo el sistema que conforma el equipo.
Medio de comunicación. Lo más usual es que se pida como medio de comunicación un radio SCADA que opere ya sea en la banda de 400 MHz o de 900 MHz.
Sensor de voltaje. Son elementos que se colocan principalmente en las vías motorizadas e informan al control de la presencia de voltaje en la vía o envían una medición de voltaje con la que el control informará el estado hacía la maestra de CFE o realizará un automatismo de transferencia automática de carga.
Sensor de falla. Estos sensores se colocan para detectar si una corriente de falla pasó por la vía carga y generan un enclavamiento que requiere un restablecimiento manual para poder operar la vía. Recordemos que no se deben de ejecutar cierres en falla en líneas de distribución subterráneas.
Autotransformador. Transformador de potencial que alimenta el control del seccionador bajo el concepto de autoalimentación porque el primario se energiza a través de la conexión en media tensión de la barra del seccionador.
Consideraciones en la compra de un seccionador telecontrolado o con transferencia automática de carga
¿Es posible obtener un seccionador manual y posteriormente automatizarlo?
En el caso de los seccionadores de media tensión marca Canada Power Products o G&W Electric Co, se ofrece la opción de un equipo manual acondicionado para futuro telecontrol. ¿Qué significa esto? Que el seccionador cuenta con los aprovisionamientos para poder instalar todos los componentes en el futuro en caso de que el proyecto lo llegue a requerir.
Hay que tener cuidado con este punto, ya que no todos los fabricantes ofrecen esta opción, muchos fabricantes ofrecen o equipos manuales o telecontrolados.
¿Dónde pongo el control de un seccionador sumergible telecontrolado?
Cuando el proyecto lo permite lo más normal es que el control se encuentre a nivel del piso y se construya un nicho o adecue una caseta para poner el control del seccioandor tipo sumergible.
Sin embargo, hay casos no siempre hay un lugar disponible para montar el control a nivel del piso y se debe de evaluar si el control corre riesgo de inundarse, en caso de que no haya ningún riesgo se puede colocar el control en un sitio accesible y libre de inundación.
Cuando las condiciones de la bóveda puedan poner en riesgo de inundación a la electrónica. En esos casos hay que considerar que el control debe de ser sumergible, esto es muy importante, ya que por desconocimiento de algunos vendedores hemos visto situaciones desagradables que al final toman recursos monetarios, tiempo y de personal.
¿Qué medio de comunicación es necesario para comunicar el seccionador telecontrolado?
Los principales medios de comunicación para seccionadores telecontrolados son radio SCADA y fibra óptica.
- Radio SCADA. Es valioso conocer la marca y modelo del radio que se requiere, ya que no hay compatibilidad entre las diferentes marcas que hay en el mercado. En caso de que no tengas esa información nosotros podemos investigar al conocer donde se instalará el equipo.
- Fibra óptica. Básicamente, requerimos saber si la fibra será multimodo o monomodo, en caso de fibra monomodo la distancia del enlace es fundamental para entregar los transmisores adecuados para el proyecto.
¿Cómo se alimentará el control del seccionador automático?
Los paquetes de control de un seccionador generalmente vienen con entradas de alimentación eléctrica para 127 Vca, sin embargo, CFE solicita que el equipo sea autoalimentado. Esto significa que el paquete del seccionador cuente con los medios para contar con sus propios recursos de autoalimentarse sin necesidad de estar recibiendo energía por otro medio.
Los seccionadores automáticos G&W Electric y Canada Power Products son entregados con un transformador de voltaje que se conecta directamente al equipo en el lado de media tensión y desde el secundario alimentan su propia electrónica.
Este punto es muy importante porque he visto que CFE rechace equipos no autoalimentados debido a que los requerimientos del proyecto fueron muy específicos y muchos fabricantes no ofrecen este tipo de solución.
¿Hay algún requisito especial para el control y protección del seccionador automático?
Cada vez son más las Divisiones de Distribución de CFE que están solicitando que estos DEI se encuentren en el listado de relevadores aprobados por el LAPEM garantizando que hay un cumplimiento con la norma G00081.
Por este motivo, nuestras soluciones en seccionadores telecontrolados y transferencia de carga se entregan con dispositivos de la marca SEL modelos SEL751 y SEL451.
Espero que esta breve información sea de utilidad para el proyecto que tiene en manos, si necesita mayor información no dude en contactarnos ya sea que tenga requerimiento en un seccionador Canada Power Products o un seccionador G&W Electric.
