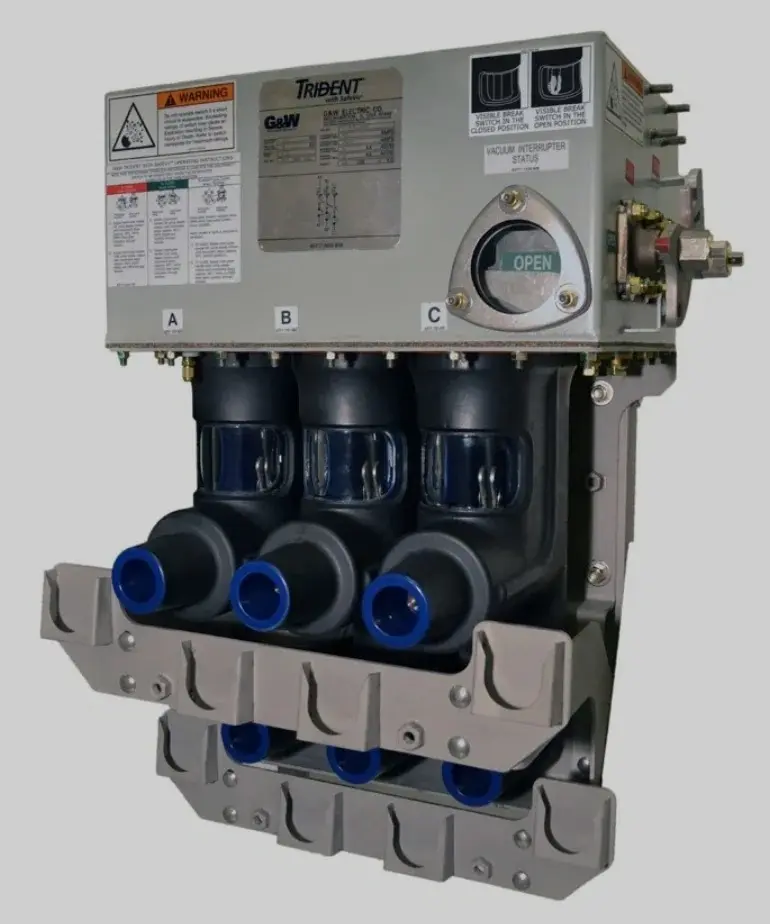

seccionador 2 lados / seccionador 2 vías
26/02/2022 | | CFE, código de red, distribución eléctrica, media tensión, protección eléctrica, redes inteligentes, seccionadores
El día de hoy quiero hacer unas aclaraciones respecto a este tipo de seccionador de 2 vías (o seccionador de 2 lados), ya que actualmente hay muchos proyectos donde los han estado solicitando y este tipo de equipos presentan variedades tanto en precio como en funcionalidad.
Los lados de un seccionador media tensión
Viéndolo de manera sencilla un seccionador es un circuito que puede tener de seccionador eléctrico 2 vías a seccionador eléctrico de 6, a estas derivaciones las conocemos como lados (Anteriormente se les decían vías). Cada lado puede ser fuente o puede ser carga, además que hay que definir el tipo de boquilla que pueden tener (600 o 200 amperes).
Cómo se había comentado en el post de selección de seccionadores (https://itepeyac.com/blog/f/seccionadores-de-media-tensi%C3%B3n) encontramos que un seccionador puede contener 2 tipos de dispositivos para operar en líneas eléctricas:
- Switch o cuchilla desconectadora (lado fuente)
- Botella de vacio o protección electrónica (lado carga)
El tipo de dispositivo (seccionamiento o interrupción) será indicado por el proyectista y/o por los requerimientos de CFE, todo con base en la normativa emitida por el LAPEM.
Normativa de CFE
CFE ha emitido 3 normas que hacen referencia a seccionadores en media tensión:
- Seccionador tipo pedestal con aislamiento en SF6 (gas hexafluoruro de azufre) según norma CFE VM000-51.
- Seccionador tipo sumergible con aislamiento en SF6 (gas hexafluoruro de azufre) según norma CFE VM000-68.
- Seccionador pedestal o seccionador sumergible con aislamiento sólido según norma CFE VM000-74.
En estos documentos, se ha generado una guía para la elaboración de una descripción corta de diferentes modelos con los que se llegan a dimensionar el tipo de seccionador que es requerido para el proyecto (Hay que revisar este código con la descripción del equipo porque muchas veces llegan a haber discrepancias y es necesario solicitar una aclaración).

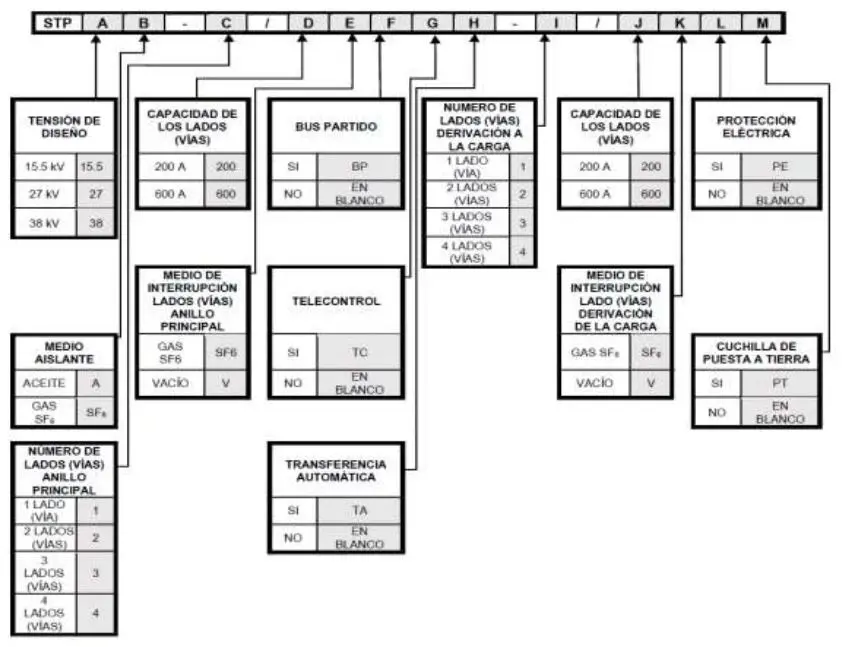

Les forma en que la norma de CFE LAPEM genera la descripción corta de los seccionadores. Esta descripción solamente aplica para seccionadores de 3 lados, seccionador de 4 lados y seccionador de 5 lados.
Ref. Norma CFE LAPEM VM00051 para seccionador tipo pedestal con aislamiento en gas SF6

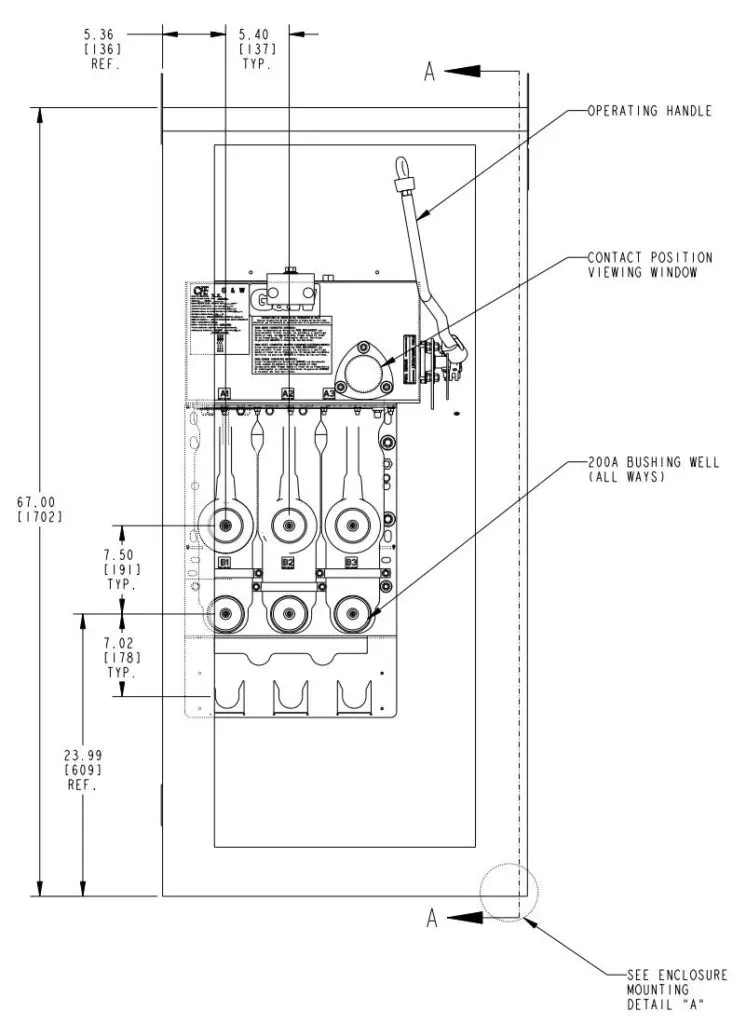

Las opciones en el seccionador de 2 lados
Este equipo presenta 3 opciones que pueden ser usadas dependiendo de los requerimientos del proyecto:
- Seccionador de dos lados con un lado con cuchilla seccionadora y un lado protegido (fig. 1).
- Seccionador de dos vías con un lado tipo barra sólida y un lado con cuchilla seccionadora (fig. 2).
- Seccionador de dos vías con un lado tipo barra sólida y un lado protegido (fig. 3).

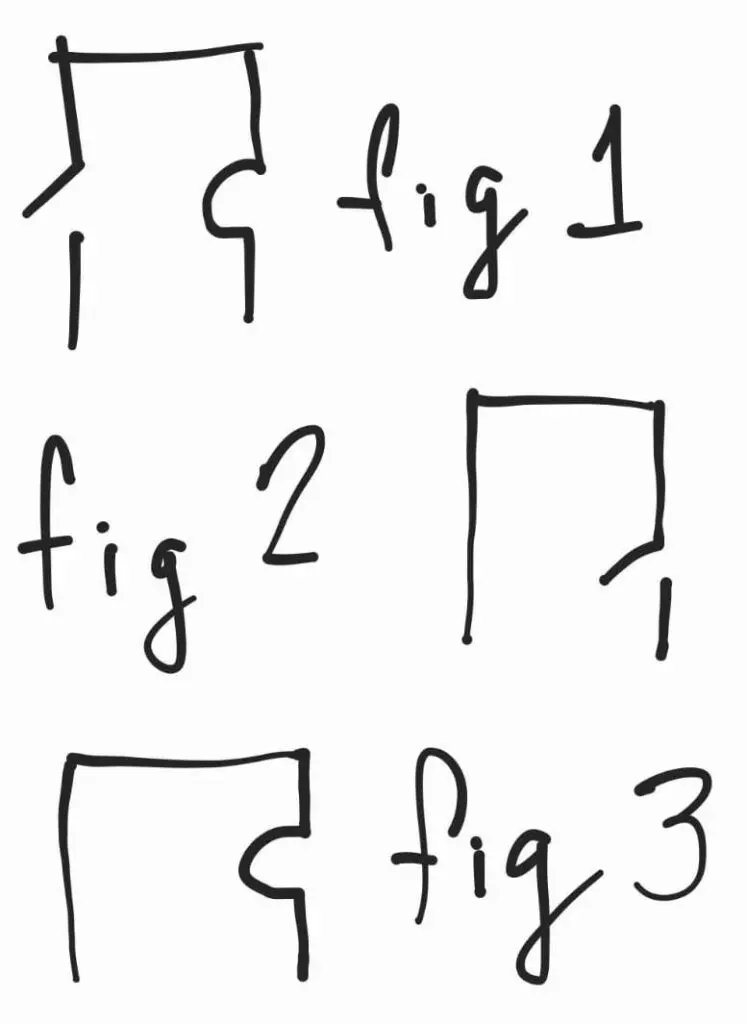

Esto lo podemos ver en el siguiente diagrama:
Diagramas de posibles configuraciones para seccionador 2 vías ya sea seccionador pedestal o seccionador sumergible, las 3 opciones pueden ser de operación manual o telecontrolada.
Conclusión
Es importante evaluar todas las opciones que se presentan en las variantes que puede tener un seccionador de 2 lados para que tenga la mejor solución técnica y consiga el mejor precio.
