Seccionador con Transferencia Automática de Carga
26/02/2022 | | CFE, código de red, distribución eléctrica, media tensión, protección eléctrica, redes inteligentes, seccionadores
¿Cómo funciona una transferencia automática de carga en seccionadores de distribución?
La transferencia automática de carga, conocida cómo ATC, es un automatismo para transferir la alimentación preferente de una carga a otra en caso de que la preferente presente pérdida de voltaje.
¿Qué se requiere para poder implementar una transferencia automática de carga en una red de distribución subterránea?

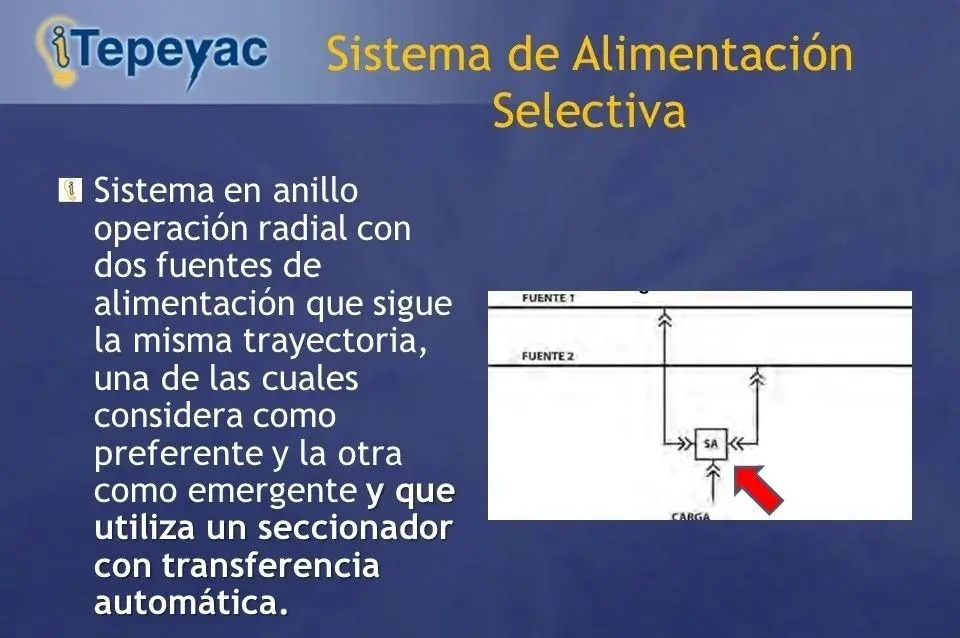

Se necesitan dos fuentes que alimenten la carga y que provengan de diferentes circuitos. Una vez que se tengan definidas las fuentes se debe decidir cuál será la que estará alimentando la carga en condiciones normales de operación (Lado preferente) y cuál entrara en operación en caso de que haya pérdida de voltaje en el lado preferente, lo que conocemos como lado emergente.

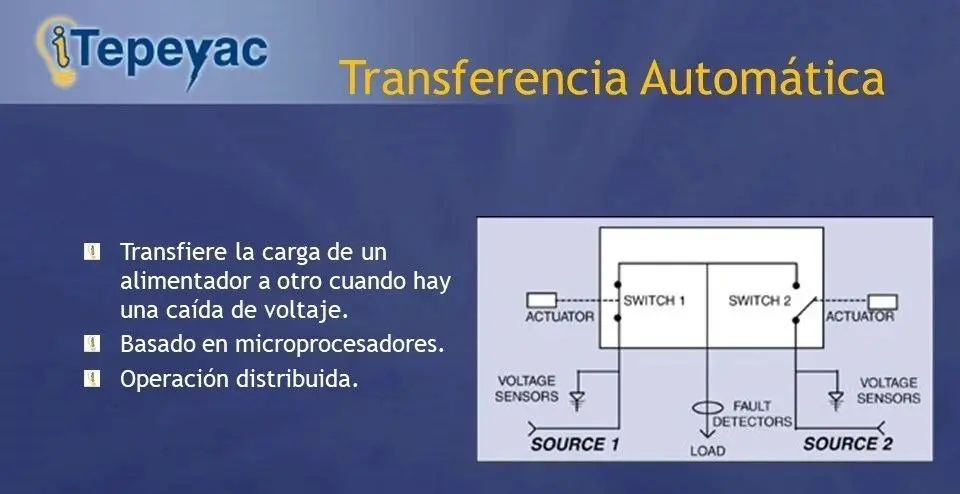

¿Cuáles son los pasos un seccionador con transferencia electrónica?
- El control del seccionador detecta una caída de voltaje en la fuente preferente.
- Se realiza apertura de la fuente preferente.
- Una vez que se tiene indicación que la fuente preferente ha sido abierta se cierra la fuente emergente.
- Cuando las condiciones de voltaje de la preferente regresan a la normalidad se efectúa un retorno en el que la emergente sale y vuelve a entrar la preferente.
Este automatismo puede tener variables de tiempo y también se puede configurar en el control que se ejecute un retorno de 2 tipos: (1) abrir emergente antes de cerrar la preferente o (2) cerrar preferente antes de abrir la emergente.
¿Es posible que un seccionador con ATC se pueda volver telecontrolado o viceversa?
Depende de la tecnología que se use en el control del seccionador, en el caso de G&W Electric o Canada Power Products se utilizan controles de la marca Schweitzer Engineering Laboratories (SEL), los cuales tienen la programación para operar como ATC o de forma telecontrolada, en caso de querer telecontrolar tan sólo es necesario añadir un radio SCADA o convertidor de fibra óptica y habilitar la comunicación con la maestra de CFE.
¿Qué otras recomendaciones se pueden dar para el control?
Recomendamos que utilicen controles que se encuentren aprobados por CFE LAPEM, para eso hay un listado de relevadores aprobados que pueden encontrar en la página de CFE.
