Seccionador Media Tensión
Todo lo que Necesitas Saber sobre los Seccionadores de Media Tensión para Distribución Subterránea
En el ámbito de los proyectos eléctricos de media tensión, es común que la Comisión Federal de Electricidad (CFE) solicite la instalación de un seccionador trifásico, especialmente en las acometidas principales. Este componente es crucial para manejar eficientemente la distribución eléctrica en múltiples ramificaciones de un sistema. Pero, ¿sabes exactamente cuándo y por qué se requiere un seccionador eléctrico de media tensión?
¿Cuándo se Requiere un Seccionador Eléctrico de Media Tensión?
La CFE exige el uso de seccionadores de media tensión en instalaciones donde las cargas se distribuyen entre dos o tres ramificaciones. Estas ramificaciones pueden incluir acometidas para servicios generales o propios, áreas comerciales, y puntos específicos que requieran media tensión, como tiendas de conveniencia, supermercados o cafeterías.
Un seccionador se hace necesario para cargas que en total superen los 300 kW, con un mínimo de 30 kW por servicio (pudiendo ser configuraciones de 250 kW, 45 kW, 75 kW, etc.). El diseño del seccionador debe contemplar el número de servicios, dado que esto determinará el número de vías de media tensión que deberá tener. Además, es recomendable que cada acometida no exceda los 200 amperes para garantizar una protección adecuada. Las vías de entrada y salida de estos seccionadores están diseñadas para manejar hasta 600 amperes.
Tipos de Seccionadores para Distribución Subterránea
Existen diferentes tipos de seccionadores diseñados para cumplir con las necesidades específicas de cada proyecto:
- Seccionador Tipo Pedestal: Ideal para instalaciones que requieren robustez y una fácil accesibilidad a nivel de suelo.
- Seccionador Sumergible: Perfecto para áreas propensas a inundaciones o donde el espacio subterráneo es limitado.

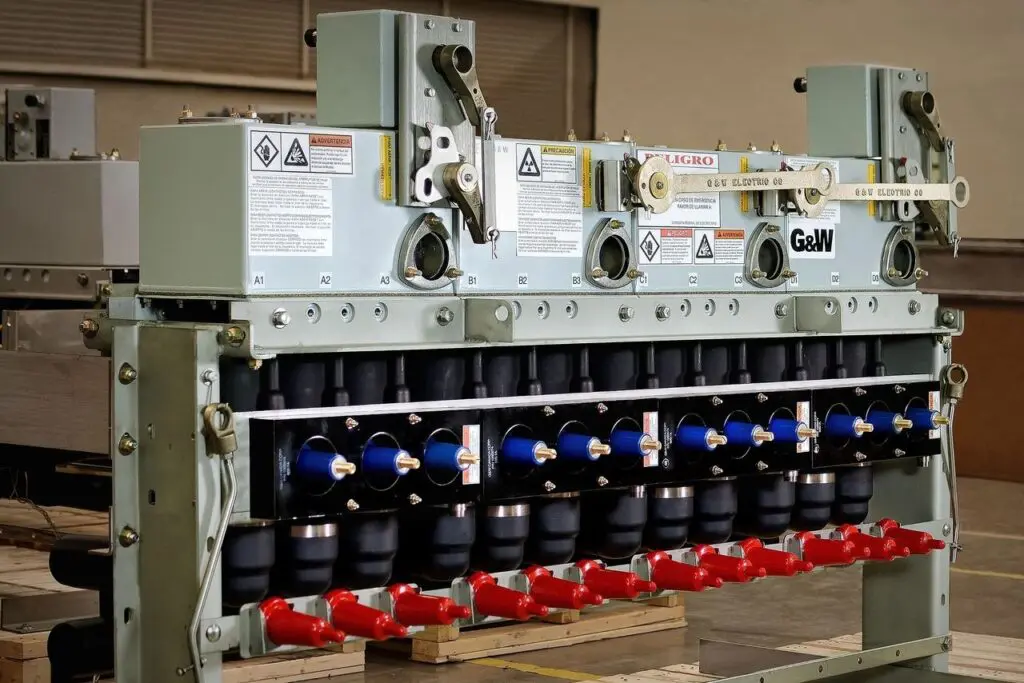

- Seccionador media tensión con Aislamiento en Gas SF6: Utiliza gas SF6 para el aislamiento, lo que permite una mayor densidad de potencia y seguridad en espacios compactos.
- Seccionador media tensión con Aislamiento Sólido Dieléctrico: Ofrece una solución sin mantenimiento y libre de emisiones de gases, ideal para entornos urbanos densamente poblados.
Aplicaciones de los Seccionadores de Media Tensión
Los seccionadores para distribución subterránea son esenciales en circuitos exclusivamente subterráneos o en acometidas subterráneas que derivan de una transición aérea. Su uso asegura la continuidad y la seguridad del suministro eléctrico, permitiendo la desconexión y conexión segura de segmentos del sistema sin comprometer la integridad de la red eléctrica.
¿Qué es un Seccionador de Media Tensión?
Un seccionador de media tensión es un componente crítico utilizado en redes subterráneas para realizar maniobras de seccionamiento y proporcionar protección a las redes eléctricas. Estos dispositivos son esenciales tanto en las líneas operadas por la Comisión Federal de Electricidad (CFE) como en las infraestructuras eléctricas de servicio particular.
Características Clave de los Seccionadores de Media Tensión
1. Voltaje de Diseño
Los seccionadores de media tensión están diseñados para operar en diferentes niveles de voltaje, típicamente 15 kV, 27 kV, o 35 kV. La elección del voltaje de diseño depende de la capacidad de carga y las especificaciones técnicas requeridas por la infraestructura eléctrica.
2. Tamaño y Configuración de Vías
El tamaño de un seccionador se define por el número de vías que puede soportar, que generalmente varía de 2 a 6 vías. Esta característica determina la capacidad del seccionador para gestionar múltiples flujos de energía y su adaptabilidad a diferentes configuraciones de red.
3. Tipo de Instalación

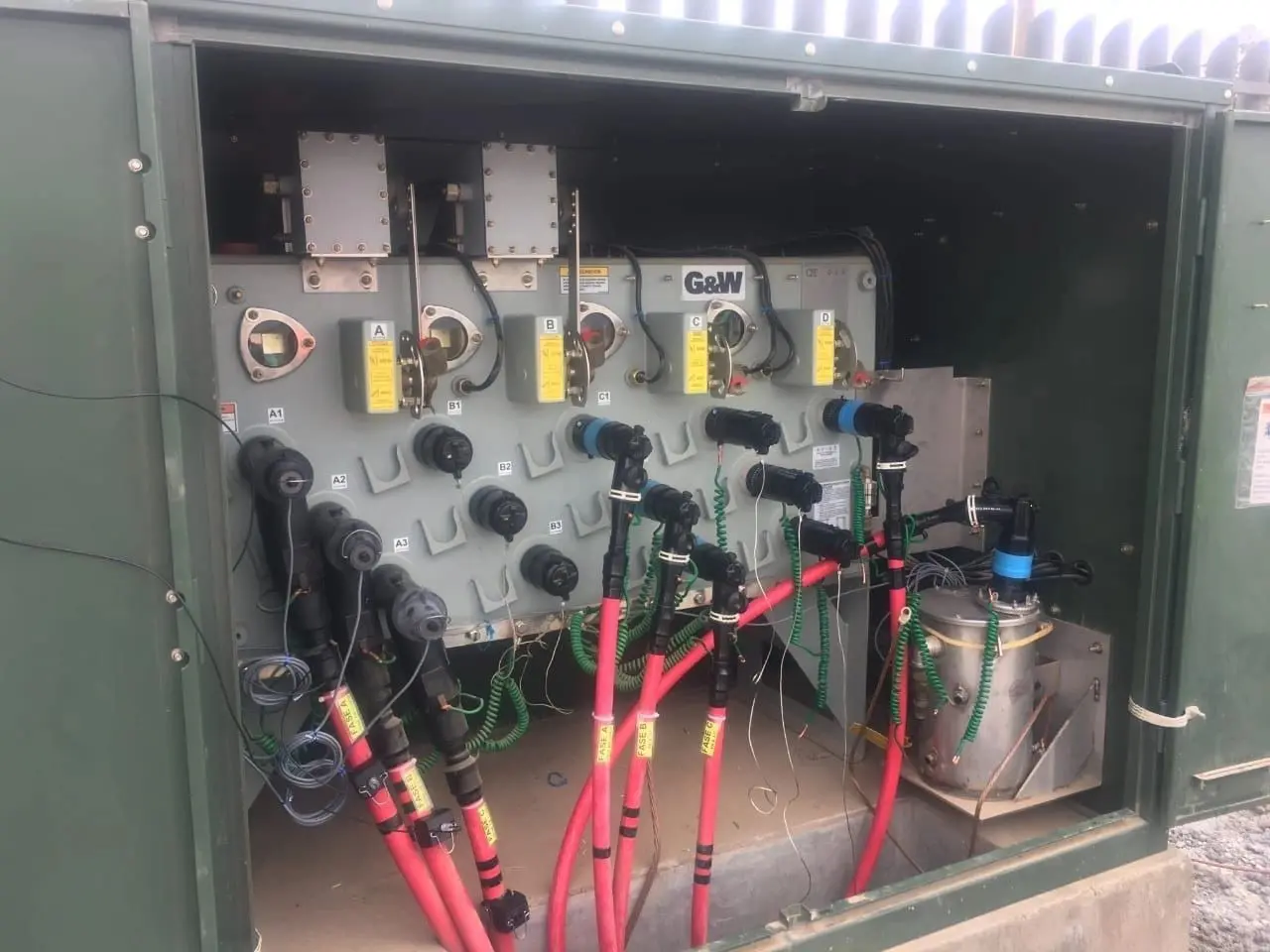

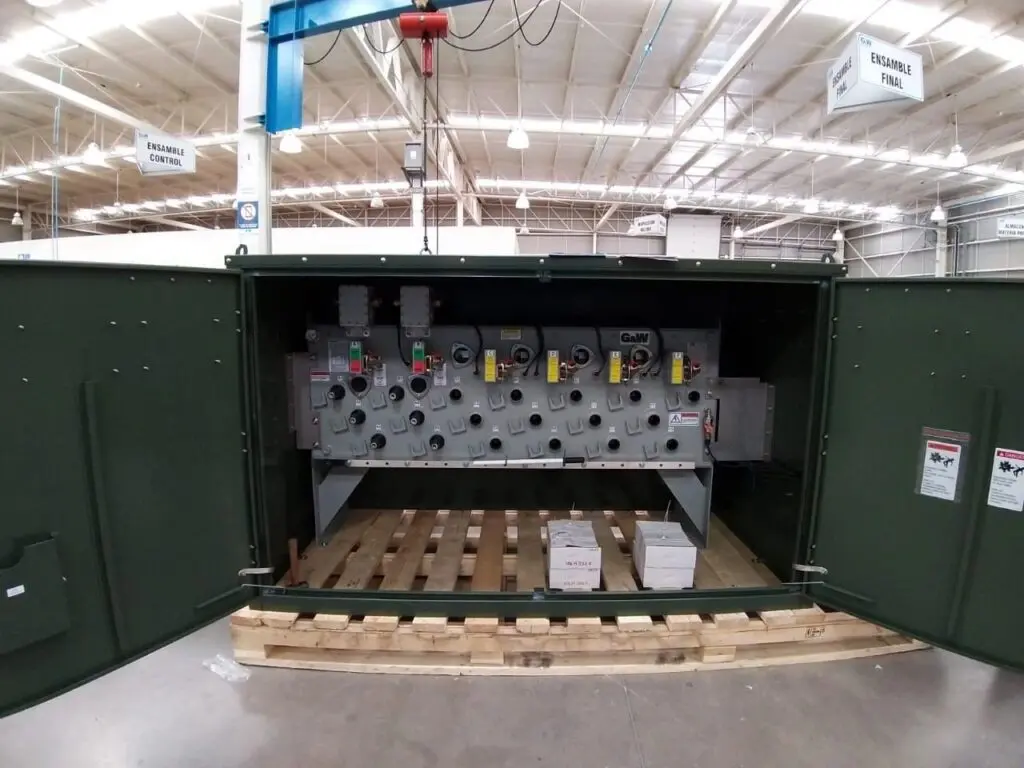

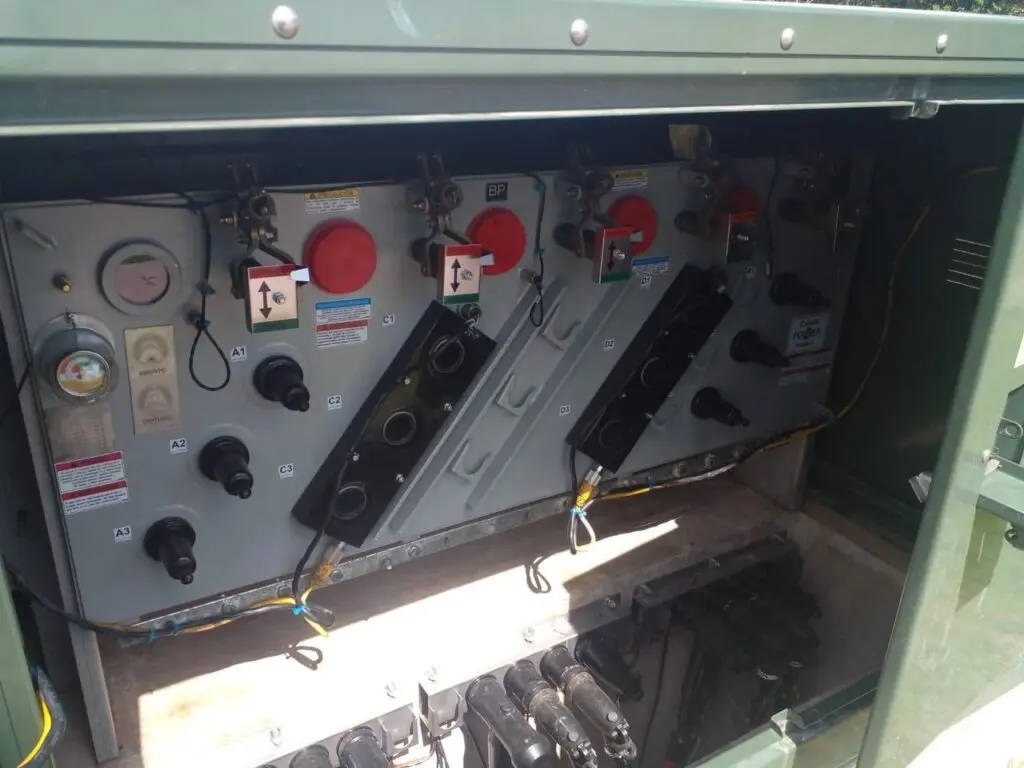

Los seccionadores pueden instalarse como seccionadores pedestal, que son accesibles a nivel del suelo y se usan comúnmente en áreas urbanas para facilitar el mantenimiento; o como seccionadores sumergibles, ideales para zonas propensas a inundaciones o donde el espacio aéreo es un recurso limitado.
4. Tipos de Aislamiento
- Aislamiento con Gas SF6: Este tipo de aislamiento utiliza el gas SF6 debido a su excelente capacidad dieléctrica y su eficiencia en espacios reducidos, lo que mejora significativamente la seguridad y la integridad del equipo.
- Aislamiento Sólido Dieléctrico: Utiliza materiales sólidos para prevenir cualquier tipo de fuga eléctrica, proporcionando una opción segura y durable para ambientes urbanos densamente poblados.
5. Operación del Equipo
La operación de los seccionadores de media tensión puede ser manual, lo que requiere intervención directa para su activación o desactivación; o puede estar equipada con sistemas avanzados como telecontrol, que permite la operación remota, transferencia automática de carga, que optimiza la gestión de la energía durante fluctuaciones de carga; y sistemas completamente telecontrolados que integran funcionalidades de monitoreo y control a distancia, facilitando una respuesta rápida y eficiente ante cambios en la red.
Importancia de los Seccionadores de Media Tensión en Redes Subterráneas
Los seccionadores juegan un papel vital en la gestión y protección de las redes eléctricas subterráneas. Permiten la segmentación de la red para mantenimiento o en caso de fallos, minimizando el impacto en el suministro de energía. Además, su capacidad para ser operados remotamente añade un nivel adicional de flexibilidad y seguridad, crucial para modernizar las infraestructuras eléctricas urbanas.
Claves para la Gestión de Redes Eléctricas: Funciones y Diferencias de Seccionadores y Interruptores de Media Tensión
En el ámbito de las infraestructuras eléctricas, especialmente en instalaciones de media tensión, se utilizan dos tipos principales de dispositivos para garantizar la operación segura y eficiente de la red: los seccionadores y los interruptores eléctricos. Aunque ambos son fundamentales, sus funciones y aplicaciones son distintas.
Seccionadores de Media Tensión
Los seccionadores de media tensión son dispositivos que permiten aislar una parte de la red eléctrica de manera segura. Su función principal es desenergizar o dejar en vacío la carga conectada para realizar mantenimiento o en caso de una falla. Este tipo de dispositivo se utiliza típicamente en el lado de la fuente de alimentación, conocido como la vía o lado tipo fuente, y es operado solo cuando la red a su alcance está sin carga.
Funcionalidades Clave:
- Aislamiento de Segmentos de Red: Permiten la separación física y eléctrica de segmentos de la red, facilitando operaciones de mantenimiento y reparación sin comprometer la seguridad del personal.
- Operación sin Carga: Diseñados para actuar únicamente cuando la línea está desenergizada, evitando la formación de arcos eléctricos peligrosos.
Interruptores Eléctricos de Media Tensión
En contraste, los interruptores eléctricos están diseñados para manejar y cortar corrientes activas bajo cualquier condición de carga. Estos dispositivos son esenciales en el lado o vía de la carga de la red, donde es crucial poder interrumpir la corriente de manera rápida y segura para proteger la red y los equipos conectados a ella. Los interruptores utilizan tecnologías avanzadas como botellas de vacío para extinguir rápidamente el arco eléctrico que se forma al interrumpir la corriente.
Funcionalidades Clave:
- Corte de Corriente bajo Carga: Pueden interrumpir la corriente eléctrica en milisegundos, lo cual es vital para prevenir daños durante condiciones anormales como cortocircuitos.
- Protección Electrónica Avanzada: Incorporan sistemas de protección electrónica para monitorizar y controlar el flujo eléctrico, garantizando una operación segura y eficiente.
Diferencias Clave entre Seccionadores e Interruptores
- Operación y Función: Mientras que los seccionadores son utilizados para aislar partes de la red y se operan sin carga, los interruptores están diseñados para activarse bajo cualquier condición de carga y cortar la corriente de forma efectiva.
- Tecnología de Extinguido de Arco: Los interruptores utilizan tecnologías como botellas de vacío para extinguir arcos eléctricos de forma rápida, algo que no es necesario en los seccionadores dado que no operan bajo carga.
- Aplicación: Los seccionadores se aplican en el lado de la fuente para facilitar operaciones sin riesgo, mientras que los interruptores se utilizan en el lado de la carga para proporcionar una respuesta rápida y protección en situaciones críticas.
Servicios Integrales de Soporte y Asesoría para Seccionadores de Media Tensión
Entendemos la importancia de manejar cuidadosamente las numerosas variables involucradas en la selección y operación de equipos de media tensión. Por eso, en iTepeyac, ofrecemos una gama completa de servicios para asegurar el éxito de tu proyecto desde la conceptualización hasta la ejecución:
- Asesoría Profesional: Brindamos consultoría experta durante todas las etapas del proyecto para garantizar que se cumplan tus especificaciones técnicas y funcionales.
- Soporte Técnico y Supervisión de Instalación: Contamos con opciones de supervisión local y remota para facilitar una implementación correcta y eficiente.

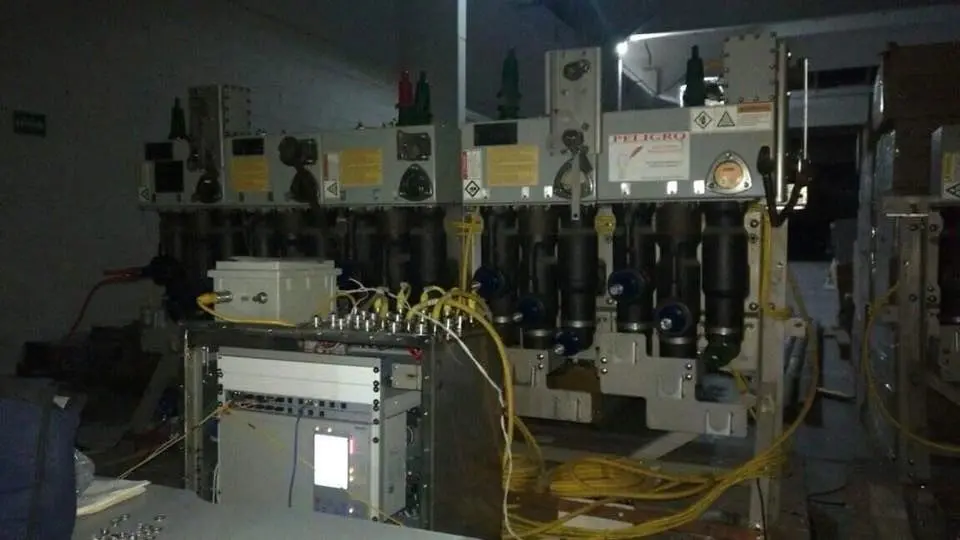

- Equipos de Inyección de Corriente: Ofrecemos sistemas avanzados para la protección electrónica, esenciales para el mantenimiento y la seguridad de tu infraestructura.
- Capacitación y Configuración en Sitio: Proporcionamos entrenamiento completo y configuración en el lugar de instalación para maximizar la operatividad y comprensión de los equipos.
Si necesitas apoyo con seccionadores de marcas reconocidas como G&W Electric, Canada Power Products, o cualquier otra, estamos aquí para ayudarte. Puedes contactarnos a través de las siguientes vías:
- Correo Electrónico: ventas@itepeyac.com
- Teléfono: +52 (55) 5207 2111 | +52 (55) 5719 3162
- Visita Nuestra Página Web: Canada Power Products para más información.
Aprovecha nuestra experticia y recursos tecnológicos avanzados para optimizar la eficiencia y seguridad de tus instalaciones eléctricas.
