Regulador o supresor de picos: ¿Cuál es la solución correcta para su sistema?

Decidir entre un regulador o un supresor de picos es una decisión estratégica fundamental para la protección de activos eléctricos de alto valor. Un regulador de voltaje (AVR) gestiona las variaciones lentas y sostenidas de tensión, garantizando la estabilidad operativa día a día. Por otro lado, un supresor de picos (SPD) actúa como un escudo instantáneo, un guardián que desvía picos de energía destructivos y de muy corta duración para proteger la integridad de los equipos.

Sus roles no son intercambiables; de hecho, una especificación incorrecta puede dejar equipos críticos expuestos a fallas catastróficas, comprometiendo la continuidad operativa y la seguridad del personal.

Entendiendo las amenazas al voltaje en media tensión

En sistemas eléctricos industriales y de distribución, la calidad de la energía es la base de la confiabilidad operativa y la longevidad de los equipos. Las perturbaciones eléctricas, a menudo imperceptibles, son una de las causas principales de fallas y paros no programados que impactan directamente en la producción y los costos operativos.

Dos de las anomalías más comunes en campo son las variaciones de voltaje sostenidas (subtensiones o sobretensiones que duran segundos o minutos) y los transitorios de sobretensión (eventos de alta energía y duración de microsegundos). Aunque ambos se refieren a voltajes fuera de norma, sus orígenes, características y soluciones son diametralmente opuestas. Comprender esta diferencia es el primer paso para especificar el equipo de protección correcto conforme a estándares IEC e IEEE.

¿Qué protege cada equipo?

Comprender la amenaza específica que mitiga cada dispositivo es crucial para diseñar un esquema de protección efectivo y confiable.

• Regulador de Voltaje (AVR): Su misión es mantener un voltaje de salida estable dentro de los límites definidos por la norma (típicamente ±1% a ±5%), a pesar de las fluctuaciones lentas en la línea de suministro. Es la solución técnica para corregir caídas de tensión (sags o brownouts) o elevaciones sostenidas (swells) que pueden dañar motores y afectar procesos industriales.
• Supresor de Picos (SPD): Este dispositivo está diseñado para proteger contra eventos de sobretensión transitoria de alta energía pero de duración extremadamente corta (microsegundos). Su aplicación es crítica para mitigar los efectos de descargas atmosféricas, conmutación de grandes cargas o fallas en la red que pueden destruir componentes electrónicos sensibles.

Los incidentes por sobretensiones transitorias son una amenaza real. Informes del sector, como el publicado en el panorama del sector eléctrico en México, señalan que una porción significativa de las fallas eléctricas se debe a este tipo de eventos, con pérdidas económicas considerables por daños a equipos y paros de producción.

En términos de ingeniería: un regulador se encarga de la calidad del voltaje a largo plazo, mientras que un supresor garantiza la supervivencia del equipo ante eventos instantáneos y destructivos. No se reemplazan, se complementan en un esquema de protección integral.

Tabla comparativa de funciones básicas

La siguiente tabla resume el propósito y la respuesta de cada dispositivo frente a una perturbación eléctrica, sirviendo como referencia rápida para la especificación inicial.

Característica	Regulador de Voltaje (AVR)	Supresor de Picos (SPD)
Función Principal	Estabilizar y corregir variaciones lentas y sostenidas.	Desviar a tierra picos de voltaje transitorios de alta energía.
Tipo de Evento	Subtensiones (sags) y sobretensiones (swells) sostenidas.	Picos, impulsos o transitorios de corta duración (microsegundos).
Tiempo de Respuesta	Lento (milisegundos a segundos), actúa sobre cambios graduales.	Extremadamente rápido (nanosegundos), para capturar eventos instantáneos.
Objetivo Final	Asegurar un suministro de energía estable conforme a normas como IEEE C57.15.	Prevenir daño catastrófico o degradación del aislamiento y la electrónica.

Cómo funcionan realmente: reguladores vs. supresores

Para decidir con certeza si una instalación requiere un regulador de voltaje o un supresor de picos, es crucial entender la ingeniería detrás de su operación. Aunque ambos son equipos de protección, sus principios de funcionamiento están diseñados para neutralizar amenazas eléctricas que ocurren en escalas de tiempo y con niveles de energía radicalmente diferentes.

Un regulador es un sistema activo, típicamente electromecánico, que monitorea y ajusta continuamente la tensión. En contraste, un supresor es un dispositivo pasivo de estado sólido, diseñado para una reacción casi instantánea ante eventos de sobretensión.

El mecanismo de los reguladores de voltaje

El objetivo central de un Regulador Automático de Voltaje (AVR) es mantener la tensión de salida dentro de un rango predefinido, generalmente ±1% a ±5% del valor nominal, compensando activamente las fluctuaciones de la red.

Su componente clave es el cambiador de tomas bajo carga (OLTC), integrado en un autotransformador. Este mecanismo ajusta la relación de espiras para incrementar (boost) o reducir (buck) el voltaje de salida. El proceso sigue estos pasos:

• Detección: Un circuito de control electrónico monitorea constantemente la tensión de salida.
• Decisión: Si el voltaje se desvía del rango preestablecido, el control determina la corrección necesaria.
• Acción: El OLTC se mueve a la toma adecuada, ajustando la tensión hasta restablecerla al nivel correcto.

Este proceso es deliberadamente lento (milisegundos a segundos) para evitar ajustes constantes ante fluctuaciones menores, garantizando así la estabilidad a largo plazo. Es la solución ideal para corregir caídas de tensión por alta demanda o sobretensiones por baja carga en la red, asegurando el cumplimiento de los estándares de calidad de energía.

El principio de operación de los supresores de picos

Un supresor de picos (SPD o TVSS) es un dispositivo de protección "sacrificial" diseñado para actuar en nanosegundos. Su misión no es regular la tensión, sino funcionar como una válvula de alivio ultrarrápida que desvía la energía de sobretensiones transitorias peligrosas directamente al sistema de tierra.

La tecnología más utilizada son los varistores de óxido metálico (MOV).

Un MOV es una resistencia variable dependiente del voltaje. En condiciones normales, presenta una impedancia muy alta, siendo prácticamente invisible para el circuito. Sin embargo, cuando la tensión supera su umbral de operación, su impedancia colapsa instantáneamente, creando una ruta de baja resistencia para que la corriente del transitorio sea desviada a tierra sin dañar el equipo protegido.

Este cambio de estado ocurre en menos de 25 nanosegundos, protegiendo el aislamiento de los equipos y los componentes electrónicos sensibles. Una vez que la tensión se normaliza, el MOV retorna a su estado de alta impedancia. Es fundamental destacar que la efectividad de un SPD depende críticamente de una conexión a un sistema de tierra de baja impedancia. Sin ella, el dispositivo es inoperante.

Las tendencias en infraestructura tecnológica en México apuntan a la integración de sistemas inteligentes. Los SPD modernos a menudo incluyen monitoreo y alertas predictivas, permitiendo un mantenimiento proactivo y reduciendo tiempos de inactividad en sectores críticos.

La diferencia es clara: el regulador es un gestor activo de la calidad de la energía, mientras que el supresor es un protector reactivo e instantáneo contra eventos destructivos.

Comparativa técnica para una selección precisa

Para tomar una decisión de ingeniería bien fundamentada entre un regulador o un supresor de picos, es necesario analizar sus parámetros técnicos. Una especificación incorrecta no solo es ineficaz, sino que puede crear una falsa sensación de seguridad, dejando activos de alto valor expuestos a la amenaza equivocada.

La selección correcta se basa en un análisis riguroso de las condiciones de la red y los requerimientos de la carga a proteger, siempre en cumplimiento con las normativas aplicables.

Parámetros de rendimiento y operación

Al comparar ambos equipos, existen parámetros diferenciadores clave para una aplicación correcta.

• Evento mitigado: Los reguladores corrigen variaciones de voltaje sostenidas (sags y swells), mientras que los supresores actúan únicamente sobre transitorios de sobretensión de alta energía y corta duración.
• Tiempo de respuesta: Un regulador opera en el rango de milisegundos a segundos. En contraste, un supresor debe reaccionar en nanosegundos para desviar la energía destructiva antes de que cause daños.
• Capacidad nominal: La capacidad de un regulador se especifica en kilovoltio-amperios (kVA), indicando la potencia de carga que puede manejar de forma continua. La de un supresor se mide en kiloamperios (kA), que representa la corriente de descarga máxima que puede soportar.

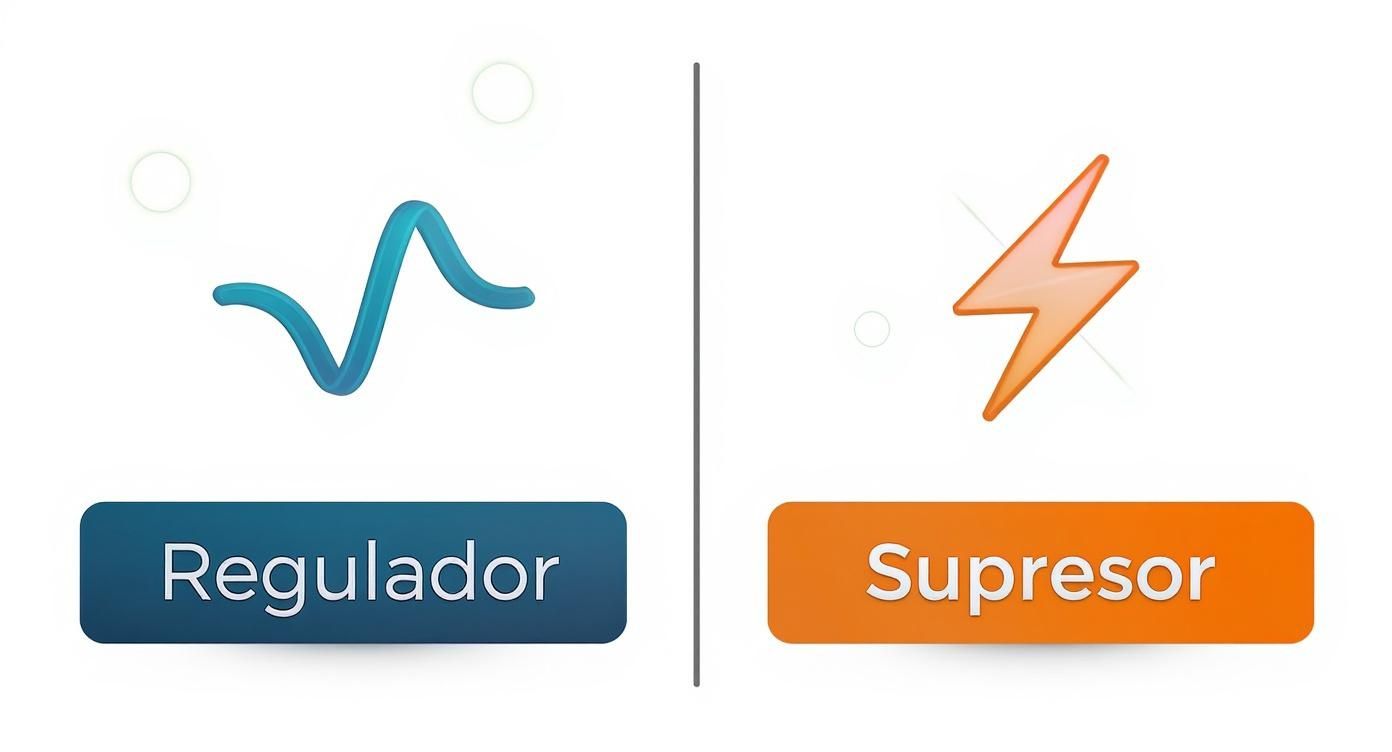

La siguiente infografía resume visualmente el rol de cada equipo, uno encargado de estabilizar la onda de voltaje y el otro actuando como escudo contra picos.

Esto subraya la importancia de realizar un estudio de calidad de energía en la instalación antes de tomar una decisión.

Normativas y estándares que aplican

La selección de estos equipos está regida por estándares internacionales y especificaciones nacionales que garantizan seguridad y desempeño. Para cualquier proyecto en México, es fundamental considerar las normas IEEE y las especificaciones de CFE y LAPEM.

La norma IEEE C57.15 rige el diseño, pruebas y operación de reguladores de voltaje tipo transformador. Por otro lado, la familia de normas IEEE C62, en particular C62.41, define las categorías de ubicación y las formas de onda de prueba para supresores de picos (SPD), asegurando que puedan soportar los transitorios esperados en su punto de instalación.

El cumplimiento de especificaciones como la CFE G0000-45 es, en muchos casos, un requisito no negociable para equipos conectados a la red de distribución nacional, garantizando la compatibilidad y confiabilidad del sistema.

Tabla comparativa: los datos duros

Esta tabla desglosa los criterios técnicos clave, las normas aplicables y los escenarios de uso ideales para facilitar una especificación precisa.

Comparativa técnica Regulador de voltaje vs Supresor de picos

Tabla comparativa de parámetros técnicos clave para la selección y especificación de reguladores de voltaje y supresores de picos en aplicaciones industriales y de media tensión.

Criterio Técnico	Regulador de Voltaje (AVR)	Supresor de Picos (SPD/TVSS)
Función Primaria	Corregir activamente caídas y elevaciones de voltaje sostenidas.	Desviar a tierra picos de corriente transitorios de alta energía.
Tiempo de Respuesta	Milisegundos a segundos (actuación electromecánica).	Nanosegundos (actuación de estado sólido).
Capacidad Nominal	kVA (kilovoltio-amperios), basada en la potencia de la carga.	kA (kiloamperios), basada en la capacidad de descarga.
Fenómeno Mitigado	Sags, swells, brownouts (variaciones lentas).	Impulsos por rayos, transitorios de conmutación.
Tecnología Principal	Autotransformador con cambiador de tomas bajo carga (OLTC).	Varistor de Óxido Metálico (MOV), Descargador de Gas (GDT).
Norma IEEE Principal	IEEE C57.15	IEEE C62.41 / C62.45
Especificación CFE	G0000-45 (entre otras aplicables a transformadores).	G0000-86
Modo de Operación	En serie con la carga, procesando toda la energía.	En paralelo con la carga, actuando solo ante sobretensiones.
Aplicación Típica	Redes de distribución largas, cargas sensibles a la tensión.	Acometidas, tableros de distribución, protección de equipos críticos.

Analizar esta tabla permite a un ingeniero identificar rápidamente la solución correcta. Si el reto es una tensión de suministro inestable, la herramienta adecuada es un regulador de voltaje. Si el riesgo principal proviene de descargas atmosféricas o maniobras en la red, un supresor de picos es indispensable. En sistemas críticos, la solución óptima es una estrategia coordinada que incluya ambos.

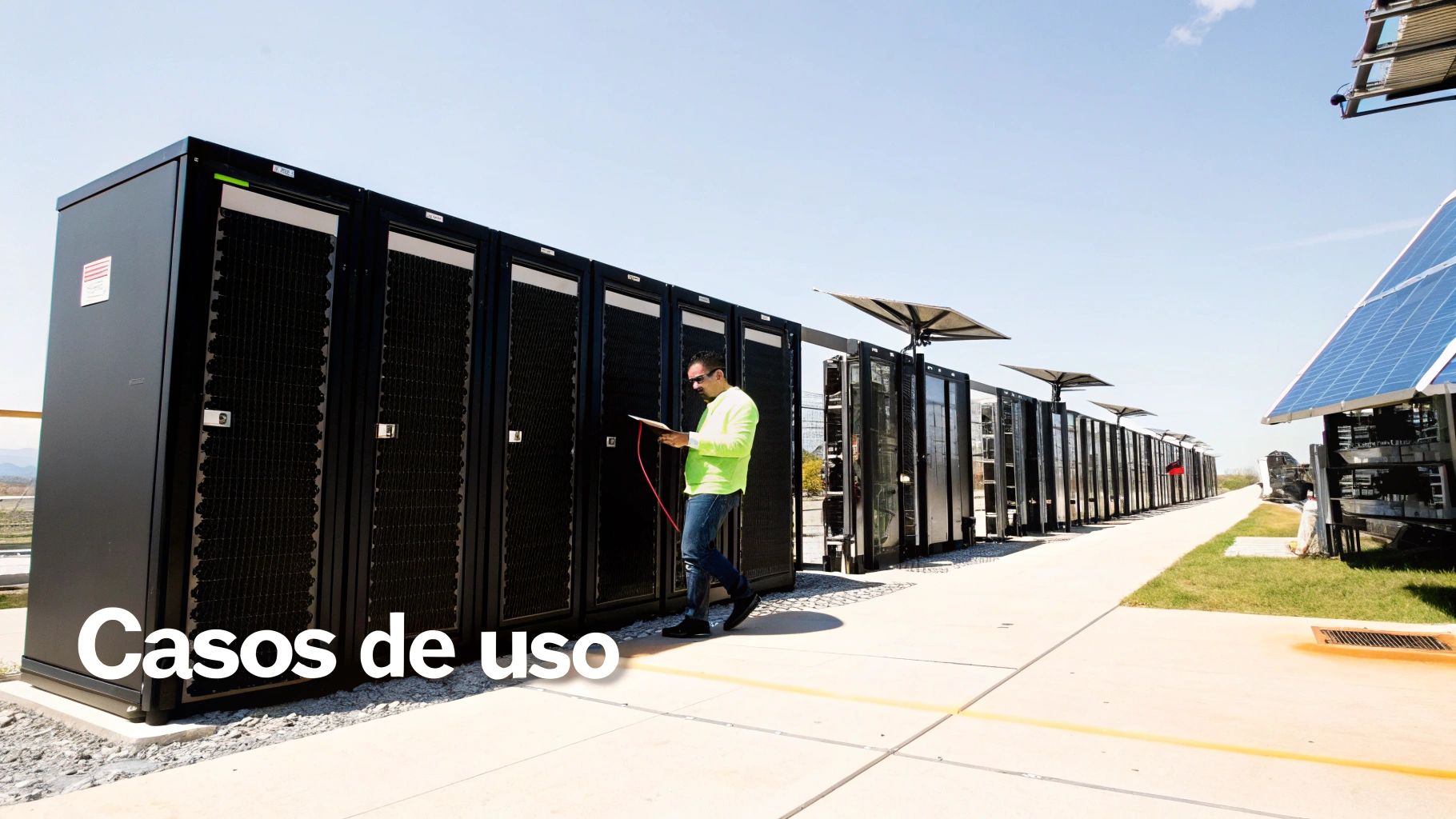

Aplicaciones y casos de uso en la industria

La decisión entre un regulador o un supresor de picos tiene un impacto directo en la confiabilidad y rentabilidad de cualquier operación industrial. A continuación, se analizan escenarios reales donde la selección correcta del equipo es crucial.

Desde la precisión en la manufactura hasta la continuidad de servicio en un centro de datos, la calidad de la energía es la columna vertebral de la productividad.

Plantas industriales con maquinaria CNC

Los equipos de Control Numérico Computarizado (CNC), la robótica y los PLCs son extremadamente sensibles a las perturbaciones eléctricas debido a sus microprocesadores y componentes electrónicos.

• El problema: Una planta industrial sufría caídas de tensión (sags) al final del turno por la alta demanda en la zona, provocando paros en las máquinas CNC y pérdida de material. Adicionalmente, experimentaba picos de voltaje internos generados por el arranque de grandes motores.
• La solución implementada: Se instaló un regulador de voltaje (AVR) en el tablero principal de la línea de producción para mantener una tensión estable y eliminar los paros por sags. Complementariamente, se instalaron supresores de picos (SPD) Tipo 2 en los subtableros de la maquinaria para absorber los transitorios de conmutación y proteger la electrónica sensible.
• Los resultados: Esta estrategia dual logró una reducción superior al 80% en los paros no programados, y las fallas en las tarjetas de control de los equipos CNC se eliminaron casi por completo.

Centros de datos y continuidad operativa

Para un centro de datos, la disponibilidad del servicio es un requisito no negociable. La calidad de la energía es un pilar estratégico para alcanzar la confiabilidad de "cinco nueves" (99.999%).

En un data center, la protección es integral y escalonada. No se trata solo de un UPS, sino de un escudo multicapa que defiende los servidores de todas las amenazas eléctricas.

Aquí, la discusión sobre regulador o supresor de picos se resuelve mediante una estrategia de protección en cascada. Supresores Tipo 1 se instalan en la acometida principal, seguidos por supresores Tipo 2 y 3 en tableros de distribución y racks. Los reguladores de voltaje, integrados en sistemas UPS de doble conversión, aseguran una tensión perfectamente sinusoidal y estable para las cargas críticas, aislándolas por completo de las perturbaciones de la red.

Parques de energías renovables

Los parques solares y eólicos presentan desafíos únicos. La intermitencia de su generación puede causar fluctuaciones de voltaje, y su gran extensión los hace vulnerables a descargas atmosféricas.

• El doble reto: La variabilidad de la generación puede provocar inestabilidad en la red. Al mismo tiempo, las instalaciones actúan como pararrayos, atrayendo descargas que pueden destruir inversores y equipos de control.
• La solución coordinada: Ambas tecnologías son necesarias. Se utilizan reguladores de voltaje de media tensión o STATCOMs para estabilizar la inyección de potencia a la red, cumpliendo con el código de red. En paralelo, es indispensable una red robusta de supresores de picos tanto en el lado de corriente continua (DC) como en el de corriente alterna (AC) para proteger los inversores y transformadores de los efectos de los rayos.

En cada caso, la solución más confiable proviene de una aplicación coordinada de ambos dispositivos, permitiendo que cada uno realice la función para la que fue diseñado.

Estrategias de coordinación y protección en cascada

El diseño de un sistema de protección eléctrica robusto no se basa en elegir entre un regulador o un supresor de picos, sino en coordinarlos. La estrategia más sólida es la protección en cascada (o por zonas), que crea un blindaje multicapa para defender los equipos de amenazas tanto externas como internas.

Este enfoque consiste en instalar diferentes tipos de supresores en puntos estratégicos, atenuando progresivamente la energía del transitorio hasta que alcanza un nivel inofensivo para la electrónica sensible.

Protección en cascada con supresores de picos

La implementación de una defensa en cascada debe seguir las categorías definidas por el estándar IEEE C62.41, que establece tres zonas de protección.

• Tipo 1 (Categoría C) – Acometida principal: Es la primera línea de defensa, ubicada en el tablero principal de servicio. El SPD Tipo 1 desvía la mayor parte de la energía de eventos de alta intensidad, como descargas atmosféricas directas, soportando corrientes de hasta 100 kA o más.
• Tipo 2 (Categoría B) – Tableros de distribución: Instalados en tableros secundarios, los SPD Tipo 2 manejan los picos residuales y los transitorios generados internamente por la conmutación de grandes cargas como motores.
• Tipo 3 (Categoría A) – Punto de uso: Es el escudo final, instalado cerca del equipo sensible. Los SPD Tipo 3 eliminan los transitorios remanentes, protegiendo PLCs, servidores y equipos de control delicados.

La coordinación entre los tres tipos es vital. Sin un SPD Tipo 1, un evento severo podría destruir los supresores aguas abajo. Sin los tipos 2 y 3, los transitorios internos seguirían causando daños. Es un sistema integral, no una colección de componentes aislados.

Dimensionamiento del regulador y el supresor

El dimensionamiento correcto de cada componente es crucial para garantizar la efectividad de la protección.

Para dimensionar un regulador de voltaje (AVR):
Se basa en la carga total a alimentar.

1. Sume la potencia (kVA) de todos los equipos que alimentará el regulador.
2. Aplique un factor de seguridad del 20-25% para picos de arranque y futuras ampliaciones.
3. Seleccione el regulador con la capacidad en kVA inmediatamente superior al resultado.

Para seleccionar la capacidad de un supresor de picos (SPD):
La selección de la capacidad en kiloamperios (kA) depende de un análisis de riesgo.

• Ubicación geográfica: Zonas con alta densidad de descargas atmosféricas requieren supresores de mayor capacidad.
• Exposición de la línea: Las líneas aéreas están más expuestas que las subterráneas.
• Criticidad de la carga: Equipos críticos o de alto costo justifican una mayor inversión en protección.
• Normativa aplicable: Especificaciones de CFE como la G0000-86 o requisitos de LAPEM pueden dictar las capacidades mínimas a instalar.

Lista de verificación para una especificación exitosa

Para guiar el proceso de especificación, responda las siguientes preguntas:

• ¿Cuáles son los problemas de calidad de energía predominantes: caídas, picos o ambos?
• ¿Cuál es la carga total en kVA a proteger?
• ¿Está la instalación en una zona de alta actividad de rayos (nivel isoceráunico alto)?
• ¿Existen grandes cargas inductivas que puedan generar transitorios internos?
• ¿Es necesario cumplir con normativas específicas de CFE o LAPEM?
• ¿La impedancia del sistema de puesta a tierra es lo suficientemente baja para garantizar la operación del SPD?
• ¿La solución contempla protección en todos los modos (línea-neutro, línea-tierra, neutro-tierra)?

Responder estas preguntas sienta las bases para diseñar un sistema de protección completo y efectivo, alineado con las mejores prácticas de ingeniería.

Conclusión: hacia una protección eléctrica integral

La decisión no es elegir entre un regulador de voltaje o un supresor de picos, sino cómo integrarlos eficazmente. El regulador mantiene la estabilidad del voltaje día tras día, mientras que el supresor reacciona en microsegundos para interceptar los picos de energía más destructivos.

La combinación de ambos crea una defensa en profundidad. Ignorar cualquiera de estas amenazas es dejar una vulnerabilidad expuesta a fallas operativas y daños costosos. Una estrategia de protección bien diseñada es una inversión directa en la continuidad y confiabilidad de los activos críticos.

En media y alta tensión, la confiabilidad es la base de todo. La diferencia entre una operación robusta y una vulnerable radica en la calidad y especificación de sus equipos de protección.

Fabricantes de primer nivel como G&W Electric, Hitachi Energy, y Arteche ofrecen productos que cumplen con los más estrictos estándares de CFE, LAPEM, IEC y IEEE, además del soporte de ingeniería para diseñar sistemas a la medida de los desafíos del mercado latinoamericano.

En iTepeyac, nuestro rol es ser su aliado técnico. Ayudamos a traducir sus necesidades operativas en especificaciones precisas, diseñando esquemas de protección que garantizan la máxima calidad de energía y un desempeño operativo de referencia.

Despejando dudas comunes sobre la protección de voltaje

A continuación, respondemos preguntas frecuentes para aclarar la aplicación correcta de un regulador o un supresor de picos en entornos industriales y de media tensión.

¿Un regulador de voltaje me protege si cae un rayo?

No. Un regulador de voltaje no está diseñado para manejar la energía de una descarga atmosférica. Su función es corregir variaciones lentas de tensión. Para un transitorio de alta energía y corta duración como un rayo, es indispensable un supresor de picos (SPD), diseñado específicamente para desviar esa energía a tierra de forma segura.

¿Y si solo instalo un supresor para mis constantes caídas de voltaje?

Tampoco funcionará. Un supresor de picos no puede elevar la tensión durante caídas (sags o brownouts). Su única función es recortar sobretensiones transitorias. Si el problema recurrente son las caídas de tensión, la solución correcta es un regulador de voltaje (AVR), que compensa activamente estas deficiencias.

¿Realmente es tan importante la tierra física para un supresor?

Es fundamental. Un supresor sin una conexión a tierra de baja impedancia es inoperante. Su principio de funcionamiento se basa en desviar la energía del transitorio a tierra. Si esta conexión es deficiente o inexistente, la energía buscará otra ruta, que generalmente es el equipo que se intenta proteger.

Una puesta a tierra robusta, conforme a normativas IEEE y especificaciones CFE, es un requisito no negociable para la efectividad de cualquier sistema de protección contra sobretensiones transitorias.

¿Cada cuánto debería revisar mi supresor de picos?

Se recomienda una inspección visual y funcional al menos una vez al año, y siempre después de una tormenta eléctrica severa. La mayoría de los supresores de fabricantes como G&W Electric o Hitachi Energy incluyen indicadores de estado (LEDs o contactos secos) que alertan sobre la degradación de sus componentes internos (MOV). Esto permite un reemplazo proactivo, asegurando la continuidad de la protección.

---
