Guía Técnica de Normas CFE para Concentración de Medidores

Comprender y aplicar correctamente las normas de CFE para la concentración de medidores es un requisito indispensable para el éxito de cualquier proyecto de infraestructura eléctrica en México. Estas normativas, dictadas por la Comisión Federal de Electricidad, establecen los requerimientos técnicos para agrupar múltiples servicios de medición en un punto centralizado, una práctica común en desarrollos multifamiliares, comerciales e industriales. El objetivo principal es garantizar la seguridad, eficiencia operativa y correcta facturación del consumo energético, alineando las instalaciones a los estándares de la red nacional.

Qué es la Concentración de Medidores según CFE

Una concentración de medidores es un sistema centralizado que agrupa los equipos de medición de energía eléctrica (watthorímetros) de varios usuarios en un único gabinete o murete. En lugar de instalar un medidor individual en la fachada de cada departamento o local comercial, este enfoque los consolida en un punto de fácil acceso para el personal técnico de CFE, optimizando las labores de lectura, mantenimiento y supervisión.

Este sistema es un componente clave en la modernización de la red eléctrica. Al centralizar los puntos de medición, CFE agiliza sus procesos operativos, mejora los tiempos de respuesta ante fallas y refuerza la integridad de la red, lo que se traduce en un servicio más confiable para el usuario final.

Propósito y Beneficios Clave

El propósito de la concentración de medidores va más allá de la simple organización física. Su función es estandarizar el punto de entrega de energía bajo criterios técnicos que garantizan la seguridad y compatibilidad con la infraestructura de CFE. Para ingenieros, contratistas y desarrolladores, dominar estas especificaciones es crucial para diseñar proyectos que obtengan la aprobación de la utility sin demoras ni modificaciones costosas.

Los beneficios de una correcta implementación son significativos:

• Eficiencia Operativa: Facilita las operaciones de CFE, ya que el personal técnico puede realizar lecturas, inspecciones y mantenimiento en un solo punto, reduciendo drásticamente los tiempos de ejecución.
• Seguridad y Confiabilidad: Al centralizar los equipos en un gabinete controlado y de acceso restringido, se minimiza el riesgo de manipulación no autorizada y conexiones ilícitas, protegiendo la red eléctrica y la seguridad de los usuarios.
• Optimización de Infraestructura: Se requiere una única acometida principal para múltiples servicios, lo que reduce la cantidad de cableado y postes, resultando en una instalación más limpia, ordenada y económicamente eficiente.
• Cumplimiento Normativo: Asegura que la instalación cumple con los más altos estándares de calidad y seguridad, utilizando equipos certificados de marcas líderes como ABB, Schneider Electric o IUSA.

Seguir las normas de CFE al pie de la letra no es solo un requisito administrativo. Es la base para construir un sistema de gestión de energía seguro, preciso y confiable, diseñado para una larga vida útil.

En resumen, la concentración de medidores es una solución de ingeniería que beneficia tanto a la utility como a los desarrolladores, garantizando una conexión a la red nacional que cumple con los más altos estándares.

Componentes y Propósitos en una Concentración de Medidores CFE

Una instalación de concentración de medidores se compone de varios elementos clave, cada uno con una función específica definida por la normativa CFE.

Componente Esencial	Función Principal según Normativa CFE	Beneficio Asociado
Gabinete o Murete	Contener y proteger los equipos de medición contra factores ambientales (intemperie), vandalismo y acceso no autorizado.	Durabilidad y seguridad integral de la instalación.
Bases para Medidor (Watthorímetro)	Soportes estandarizados donde se instalan los medidores de cada servicio individual, garantizando una conexión segura y normalizada.	Facilidad de instalación, sustitución y mantenimiento de medidores.
Interruptor General	Dispositivo principal de protección y seccionamiento para toda la concentración. Permite la interrupción segura del suministro a todos los servicios.	Seguridad centralizada para maniobras de mantenimiento o emergencias.
Barras Colectoras (Bus de Distribución)	Conductores de cobre o aluminio que distribuyen la energía desde la acometida principal hacia cada base de medidor.	Distribución de carga eléctrica balanceada y eficiente.
Conductor de Puesta a Tierra	Conexión equipotencial que une las partes metálicas del sistema a un electrodo de tierra, disipando corrientes de falla de manera segura.	Protección contra descargas eléctricas para el personal y los equipos.

El correcto dimensionamiento, selección y montaje de estos componentes es vital para el desempeño y la aprobación del sistema.

El Marco Normativo que Rige la Medición de Energía

Para que una concentración de medidores opere de forma segura, precisa y se integre sin fallos a la red eléctrica nacional, la Comisión Federal de Electricidad (CFE) ha desarrollado un conjunto de normas y especificaciones técnicas de cumplimiento obligatorio. Este marco regulatorio define desde las características de los materiales hasta los procedimientos de instalación, sin dejar margen para la improvisación.

El propósito de esta estandarización es triple: proteger la integridad de la red eléctrica, garantizar la seguridad del personal operativo y asegurar la protección de los usuarios finales.

La Especificación CFE G0100-04 como Pilar Fundamental

Dentro del cuerpo normativo, la especificación CFE G0100-04, titulada "Adquisición e Instalación de Acometidas Eléctricas en Baja Tensión", es el documento de referencia principal. Esta guía detalla los requerimientos técnicos para cada componente de la instalación, incluyendo las características de los gabinetes, el dimensionamiento de conductores y los requisitos del sistema de puesta a tierra.

Cada cláusula de esta especificación responde a una necesidad técnica específica:

• Materiales y Dimensiones de Gabinetes: Aseguran la protección de los equipos internos contra la corrosión, el impacto y las condiciones climáticas adversas, garantizando su vida útil.
• Calibre de Conductores: Garantiza que el cableado soporte la carga eléctrica demandada sin sobrecalentamiento, previniendo fallas y riesgos de incendio.
• Distancias y Espaciamientos: Están diseñados para proporcionar un acceso seguro y ergonómico al personal de CFE, facilitando las maniobras de instalación, lectura y mantenimiento.

Comprender la lógica técnica detrás de cada requisito permite diseñar sistemas que no solo cumplen, sino que son inherentemente más fiables y seguros.

Modernización y el Impacto de la Normativa

La aplicación estricta de estas normas es una herramienta fundamental para la modernización de la red de distribución. Estas regulaciones sientan las bases para que CFE optimice la gestión de la energía y mejore la calidad del servicio a nivel nacional.

Un ejemplo concreto es el plan de modernización de más de 1.8 millones de medidores en 2023. Esta iniciativa, fundamentada en el cumplimiento normativo, generó ahorros estimados de 449 millones de pesos y contribuyó a reducir el tiempo promedio de interrupción del servicio. Acciones como esta, centradas en zonas de alta densidad, demuestran cómo el cumplimiento normativo facilita la integración de tecnologías avanzadas como la telemedición (AMI) y ayuda a reducir las pérdidas técnicas y no técnicas de energía. Para más detalles, se puede consultar el informe oficial sobre el plan de modernización de la CFE.

El cumplimiento normativo no es una barrera, sino un mapa de ruta hacia la excelencia técnica. Un proyecto que integra las normas de CFE para concentración de medidores desde la fase de diseño está destinado a evitar costosos rechazos y retrasos operativos.

En última instancia, este marco regulatorio asegura que cada componente, desde una base de medidor hasta sistemas de distribución de media tensión de fabricantes como G&W Electric o Hitachi Energy, funcione en armonía con la red. El resultado es una medición precisa, una facturación justa y un suministro eléctrico confiable y seguro para todos.

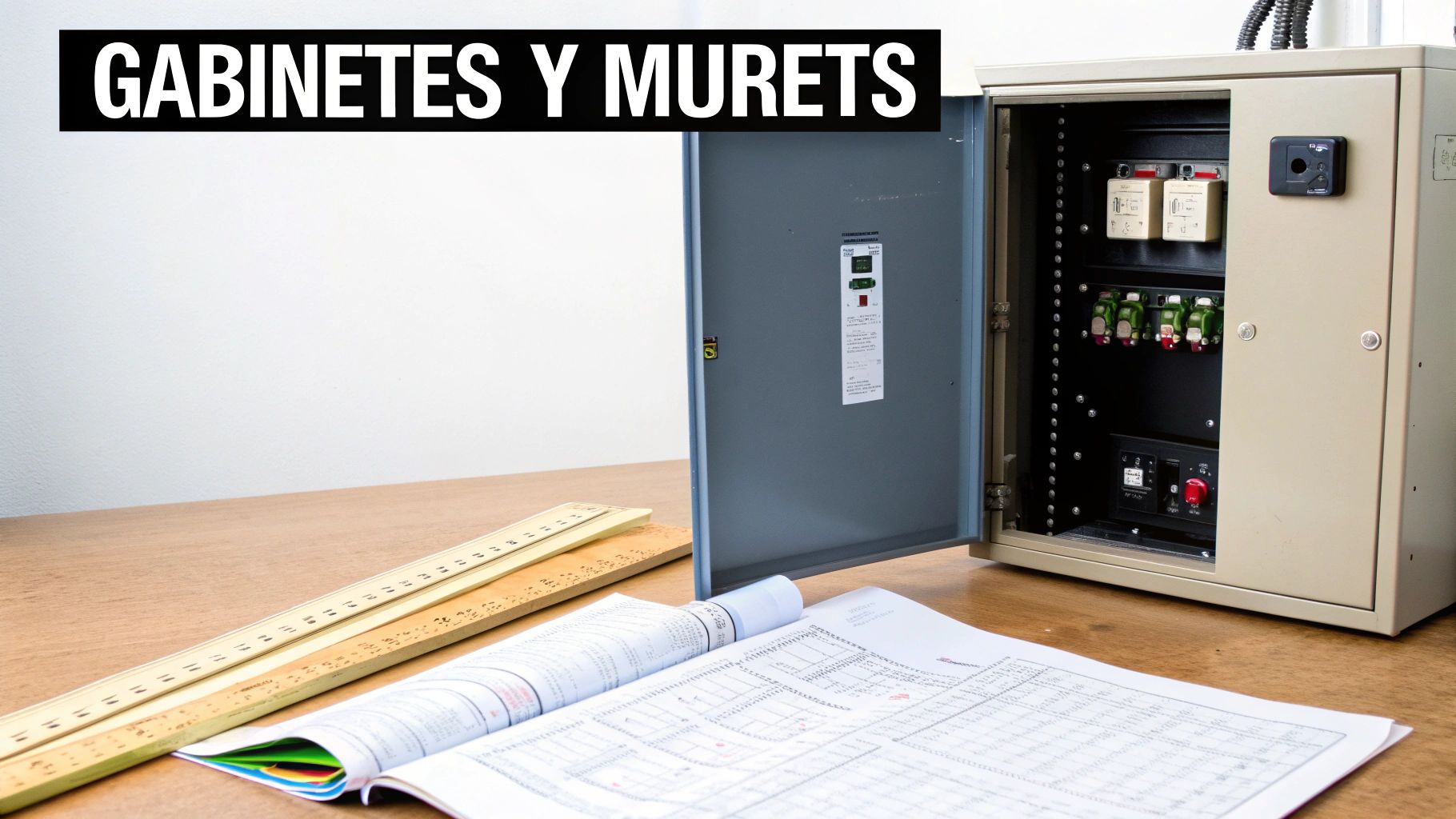

Especificaciones Técnicas para Gabinetes y Muretes

La construcción de la estructura que alberga los medidores es la fase donde las normas de CFE para concentración de medidores se materializan. Un error en las dimensiones, la selección de materiales no aprobados o una ubicación incorrecta puede resultar en el rechazo inmediato de la instalación por parte del inspector de CFE.

El gabinete o murete no es una simple caja; es el centro neurálgico y el escudo protector de los equipos de medición. Su función es doble: proteger los componentes contra factores ambientales y acceso no autorizado, y al mismo tiempo, permitir un acceso seguro y despejado para el personal de CFE.

Dimensiones y Materiales Aprobados

CFE es extremadamente riguroso con los materiales y dimensiones para garantizar la durabilidad y seguridad de la instalación. Los gabinetes deben ser fabricados para resistir las condiciones climáticas locales y cumplir con las normas NMX-J correspondientes.

• Materiales: Se exige el uso de lámina de acero al carbón con calibres específicos o, en algunas aplicaciones, materiales poliméricos de alta resistencia. Para simplificar el cumplimiento, fabricantes como ABB o Schneider Electric ofrecen gabinetes y bases de medición que cuentan con la aprobación de CFE y la certificación de LAPEM.
• Acabados y Protección: El gabinete debe poseer un recubrimiento resistente a la corrosión, como la pintura electrostática, para asegurar una larga vida útil. Es indispensable que cuente con un grado de protección IP adecuado para instalaciones a la intemperie, garantizando su hermeticidad contra polvo y agua.
• Dimensiones: La altura, ancho y profundidad del murete o gabinete deben cumplir estrictamente con las medidas establecidas en la especificación CFE G0100-04. Esto asegura el espacio adecuado para la gestión del cableado y la correcta ventilación de los componentes internos.

Un punto crítico: la preparación para recibir la acometida eléctrica debe ubicarse siempre en el límite de la propiedad, con frente a la vía pública, y a una distancia no mayor de 35 metros del poste de CFE en zonas urbanas.

Cableado y Sistema de Puesta a Tierra

Los componentes internos del gabinete son tan cruciales como su estructura externa. Un cableado incorrecto o un sistema de puesta a tierra deficiente son fallas graves que comprometen la seguridad y funcionalidad del sistema.

El calibre del conductor de la acometida y de los puentes de distribución interna se determina en función de la carga total contratada. Es mandatorio el uso de conductores de cobre y el respeto al código de colores (neutro en blanco y fases en colores distintos, como negro, rojo o azul).

El sistema de puesta a tierra es un elemento de seguridad no negociable. Todas las partes metálicas no conductoras, como el gabinete y las bases de los medidores, deben estar conectadas de forma equipotencial a un electrodo de tierra (varilla de cobre) mediante un conductor de calibre adecuado, que como mínimo debe ser de 8 AWG. Este sistema protege al personal y a los usuarios contra descargas eléctricas en caso de falla.

En conclusión, una correcta ejecución de la obra civil y el montaje eléctrico es el cimiento de un proyecto exitoso. Adherirse a estas especificaciones no solo asegura la aprobación de CFE, sino que garantiza una instalación eléctrica segura, confiable y duradera.

Cómo Navegar el Proceso de Aprobación de CFE

Diseñar y construir una concentración de medidores conforme a las normas de CFE es solo una parte del proceso. La otra mitad, igualmente crítica, es la gestión del trámite de aprobación e inspección. Es en esta etapa donde un proyecto técnicamente sólido obtiene la autorización para conectarse a la red, o donde pequeños descuidos se convierten en costosos retrasos.

Para superar este proceso con éxito se requiere tanto precisión técnica como una gestión documental impecable. El personal de CFE no solo evalúa la calidad de la instalación física, sino también la exactitud y completitud de la documentación presentada.

Documentación Indispensable para la Solicitud

Antes de solicitar una inspección, es fundamental preparar y presentar un expediente técnico completo y preciso. Estos documentos son la carta de presentación del proyecto y demuestran el cumplimiento de cada una de las normas de CFE para concentración de medidores.

El expediente debe incluir, como mínimo:

• Planos eléctricos actualizados: Deben detallar la instalación completa, desde la acometida hasta cada servicio individual, reflejando fielmente la obra ejecutada (as-built).
• Diagrama unifilar: Es una representación esquemática del sistema que muestra el flujo de energía y la ubicación de componentes clave como el interruptor principal y las protecciones. Debe ser claro y preciso.
• Dictamen de verificación (si aplica): Para proyectos de mayor envergadura, como instalaciones comerciales o industriales, se requiere un dictamen emitido por una Unidad de Verificación de Instalaciones Eléctricas (UVIE), que certifica el cumplimiento con la NOM-001-SEDE.

La precisión en la documentación es innegociable. Un diagrama unifilar con errores o un plano que no coincide con la instalación real es una de las causas más frecuentes de rechazo inicial, incluso antes de la inspección física.

El Día de la Inspección y Errores Comunes a Evitar

Una vez que CFE aprueba la documentación, se programa la visita de inspección. El técnico verificará minuciosamente que la instalación física se corresponda con los planos y cumpla con todas las especificaciones normativas.

Para evitar un resultado desfavorable, es crucial prevenir los errores más comunes:

• Ubicación y Accesibilidad: La concentración debe estar en el límite de la propiedad, con acceso libre y sin obstrucciones las 24 horas del día. Puertas con candado, rejas o vegetación densa son motivos de rechazo.
• Sistema de Puesta a Tierra: Se verifica la correcta conexión del conductor de puesta a tierra (calibre mínimo 8 AWG) a un electrodo adecuado y que todas las partes metálicas no conductoras estén debidamente aterrizadas.
• Componentes no Aprobados: El uso de gabinetes, bases de medidor o interruptores que no cuenten con la aprobación de CFE o la certificación de LAPEM es una falta grave. Utilice siempre equipos de marcas reconocidas como Arteche, ABB o IUSA.
• Incumplimiento de Espaciamientos: Las distancias entre medidores, la altura de montaje y el espacio libre para maniobras alrededor del gabinete deben respetar rigurosamente lo indicado en la normativa.

Realizar una autoverificación previa a la visita del inspector puede marcar la diferencia entre una aprobación expedita y semanas de retraso.

Tipos de Concentración de Medidores y sus Aplicaciones

La selección del tipo de concentración de medidores es una decisión técnica clave que impacta la eficiencia, el costo y la viabilidad del proyecto eléctrico. No existe una solución única; la elección óptima depende de factores como el número de servicios, la disponibilidad de espacio y la tipología de la construcción. Entender las alternativas es fundamental para cumplir con las normas de CFE para concentración de medidores.

CFE permite dos configuraciones principales: concentraciones en muretes de obra civil y concentraciones en gabinetes metálicos. Cada una está diseñada para escenarios específicos, desde desarrollos residenciales horizontales hasta complejos comerciales de alta densidad.

Concentraciones en Muretes de Obra Civil

Esta es la solución tradicional, comúnmente utilizada en fraccionamientos y desarrollos residenciales de baja densidad. Consiste en una estructura de concreto o mampostería diseñada para alojar un número limitado de medidores, típicamente entre 2 y 16 servicios monofásicos.

• Ventajas: Su principal fortaleza es la robustez y la capacidad de integración arquitectónica. Ofrecen una alta resistencia al vandalismo y pueden diseñarse para armonizar con el entorno.
• Consideraciones: Requieren una planificación temprana durante la fase de obra civil y ocupan un mayor espacio. La ejecución debe ser precisa en cuanto a dimensiones, espaciamientos e instalación de ductos para cumplir con las estrictas especificaciones de CFE.

Concentraciones en Gabinetes Metálicos

Para edificios verticales, plazas comerciales o parques industriales, los gabinetes metálicos son la solución estándar. Se trata de envolventes prefabricadas, diseñadas y certificadas para alojar un gran número de medidores en un espacio compacto, usualmente en configuración vertical.

Son la opción preferida cuando se superan los 16 servicios o el espacio es limitado.

• Ventajas: Permiten una optimización significativa del espacio y agilizan el proceso de instalación. Su diseño modular facilita la agrupación de un gran número de servicios. Fabricantes como ABB, Schneider Electric o IUSA ofrecen soluciones certificadas que cumplen con las especificaciones de CFE.
• Consideraciones: Es mandatorio utilizar gabinetes con aprobación de CFE y certificación LAPEM. Se debe verificar el grado de protección (IP) para asegurar su idoneidad para el ambiente de instalación y garantizar una ventilación adecuada para prevenir el sobrecalentamiento de los equipos.

A continuación, se presenta una tabla comparativa para facilitar la selección del tipo de concentración más adecuado para su proyecto.

Comparativa de Tipos de Concentración de Medidores

Análisis comparativo de las configuraciones más habituales, destacando su aplicación ideal, ventajas y consideraciones clave según la normativa CFE.

Tipo de Concentración	Aplicación Ideal	Ventajas Principales	Consideraciones Normativas
Murete de Obra Civil	Desarrollos residenciales horizontales (fraccionamientos, privadas) con baja o media densidad (2-16 servicios).	Alta durabilidad, resistencia al vandalismo e integración estética con la arquitectura del entorno.	Requiere planeación en la fase de construcción civil. Se debe cumplir estrictamente con las dimensiones y espaciamientos de la CFE.
Gabinete Metálico	Edificios verticales (apartamentos, oficinas), plazas comerciales o parques industriales con alta densidad (>16 servicios).	Optimización del espacio, instalación rápida y modularidad. Facilita la concentración de un gran número de servicios.	Uso obligatorio de gabinetes certificados por CFE y LAPEM. Prestar atención al grado de protección IP y a la ventilación.

La decisión, por lo tanto, debe basarse en un análisis técnico del contexto del proyecto.

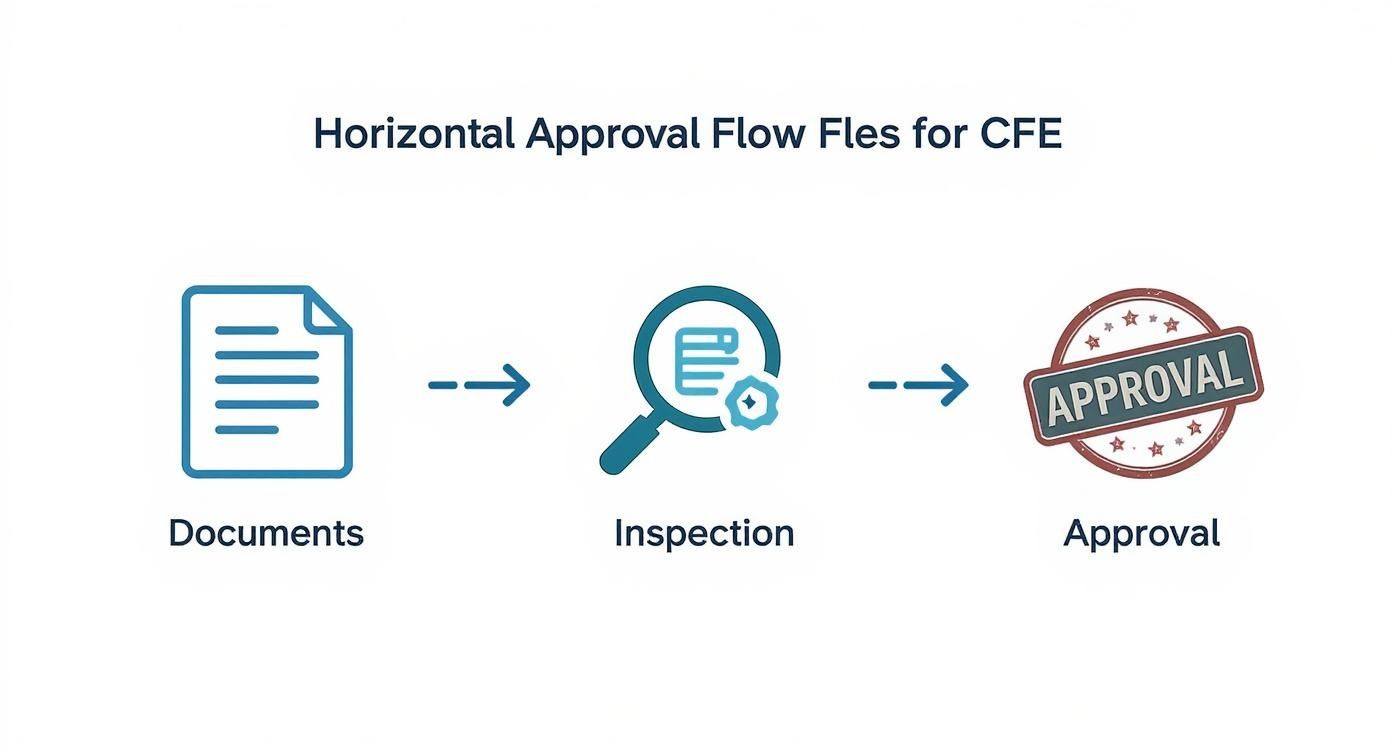

El siguiente diagrama ilustra el flujo general del proceso de aprobación de CFE, aplicable a ambas configuraciones.

El proceso inicia con la presentación de la documentación técnica, seguido por la inspección en sitio y, finalmente, la aprobación para la conexión. Cada etapa requiere un cumplimiento riguroso de la normativa.

La elección entre un murete o un gabinete no es solo técnica; es una decisión estratégica que impacta la operatividad y escalabilidad futura de la instalación. Un análisis adecuado en la fase de diseño evita modificaciones costosas y garantiza una conexión oportuna a la red.

Resolviendo las Dudas Más Comunes sobre las Normas de CFE

Para concluir, abordamos las preguntas más frecuentes que surgen al trabajar con las normas de CFE para concentración de medidores. Tener claridad sobre estos puntos es fundamental para evitar errores comunes que derivan en retrasos y rechazos de proyectos.

¿Cuántos medidores se pueden agrupar en una concentración?

El número máximo de medidores permitidos en una concentración no es un valor fijo; depende directamente del tipo de instalación y de la normativa aplicable.

• En muretes de obra civil, utilizados en desarrollos residenciales, el número suele estar limitado para garantizar un espacio de trabajo seguro y adecuado para el personal de CFE.
• En gabinetes metálicos, diseñados para aplicaciones de alta densidad como edificios o centros comerciales, el límite está determinado por el diseño del propio gabinete y la capacidad de corriente de sus barras de distribución, pudiendo alojar desde una docena hasta varias decenas de medidores.

La referencia definitiva siempre será la especificación CFE G0100-04 y las disposiciones técnicas locales de la zona de distribución correspondiente.

¿Qué sucede si mi instalación no cumple con la normativa?

La consecuencia es directa: CFE no autorizará la conexión del servicio eléctrico. Durante la inspección, si se detectan incumplimientos, el técnico emitirá un informe oficial detallando las desviaciones que deben ser corregidas.

Esto implica la paralización del proceso de contratación del servicio. El propietario o contratista deberá subsanar todas las observaciones y solicitar una nueva inspección, lo que genera retrasos en el cronograma del proyecto y costos no presupuestados. Por ello, el cumplimiento desde la fase de diseño es la estrategia más eficiente.

¿Es obligatorio usar equipos de marcas específicas?

Sí, es un requisito fundamental. CFE y el Laboratorio de Pruebas de Equipos y Materiales (LAPEM) mantienen un listado de equipos y materiales aprobados que han superado rigurosas pruebas de seguridad, calidad y durabilidad.

El uso de componentes no aprobados es una de las causas más comunes de rechazo de instalaciones. Es un riesgo innecesario que se puede evitar seleccionando materiales certificados desde el inicio.

Antes de adquirir cualquier componente (gabinetes, bases, interruptores, conductores), es imperativo verificar que cuente con el sello de aprobación de CFE o que cumpla con las normas NMX-J aplicables. Fabricantes reconocidos como ABB, Schneider Electric o IUSA ofrecen amplios catálogos de productos que cumplen con estos requisitos.

¿Puedo instalar la concentración de medidores en cualquier ubicación?

No. La normativa de CFE es muy estricta respecto a la ubicación. La concentración debe instalarse en un lugar de fácil acceso para el personal de CFE, disponible las 24 horas del día. Generalmente, esto corresponde al límite de la propiedad, colindante con la vía pública.

La ubicación no debe tener obstáculos como rejas, puertas con candado o vegetación que impida el acceso. Además, se deben respetar distancias mínimas de seguridad con respecto a otras instalaciones, como tomas de agua o líneas de gas, para mitigar cualquier riesgo potencial.

---
