Tubería de polietileno de alta densidad: ductos eléctricos
La tubería de polietileno de alta densidad (PEAD) es un termoplástico de alta fiabilidad utilizado para proteger el cableado eléctrico subterráneo en sistemas de media y alta tensión. Su estructura molecular de cadenas compactas de etileno ofrece una combinación óptima de aislamiento eléctrico, resistencia mecánica y durabilidad, lo que la convierte en la opción predilecta para infraestructuras críticas.
Características y aplicaciones principales:
- Aislamiento dieléctrico superior que previene fallas a tierra y fugas de corriente.
- Alta resistencia a la corrosión y a agentes químicos, garantizando más de 50 años de vida útil.
- Flexibilidad para trazados curvos y absorción de movimientos del terreno sin fracturas.
- Ligereza y facilidad de instalación, reduciendo tiempos y costos de obra.
- Cumplimiento de normas CFE DF110-23, ASTM F2160 y NMX-E-018-CNCP.
¿Qué hace tan especial a la tubería de polietileno de alta densidad?
La tubería de polietileno de alta densidad (PEAD o HDPE) actúa como un sistema de protección integral para los conductores eléctricos subterráneos. Su misión es ofrecer un escudo continuo e impermeable, capaz de resistir cargas mecánicas y mantener el aislamiento de los cables en entornos agresivos.
Durante el proceso de polimerización a baja presión, se generan cadenas de etileno largas y compactas que confieren alta densidad y cristalinidad al material. Estas propiedades se traducen en:
Composición y ventajas que marcan la diferencia
- Alta resistencia dieléctrica: Actúa como aislante eléctrico natural, previniendo arcos y fallas a tierra.
- Inmunidad a la corrosión y químicos: No se oxida, soporta suelos ácidos, alcalinos y la mayoría de agentes químicos.
- Flexibilidad y absorción de impactos: Soporta movimientos del terreno y golpes sin fracturarse, facilitando el tendido en áreas irregulares.
La tubería PEAD proporciona una barrera confiable para garantizar la continuidad del suministro eléctrico, incluso en condiciones adversas.
Un material con historia y futuro en la infraestructura mexicana
Desde su adopción masiva en los años setenta en México, la tubería PEAD ha sido clave en proyectos de energía y telecomunicaciones. Un ejemplo representativo es el modelo TDR Ultra®, fabricado en Tododren Huinala (Apodaca, Nuevo León), que cumple con uniones 100% herméticas. Para más detalles, puede aprender más sobre la historia y aplicaciones del PEAD en proyectos de infraestructura.
El cumplimiento con la especificación CFE DF110-23 es indispensable para garantizar la seguridad y durabilidad de las redes subterráneas de media y alta tensión.

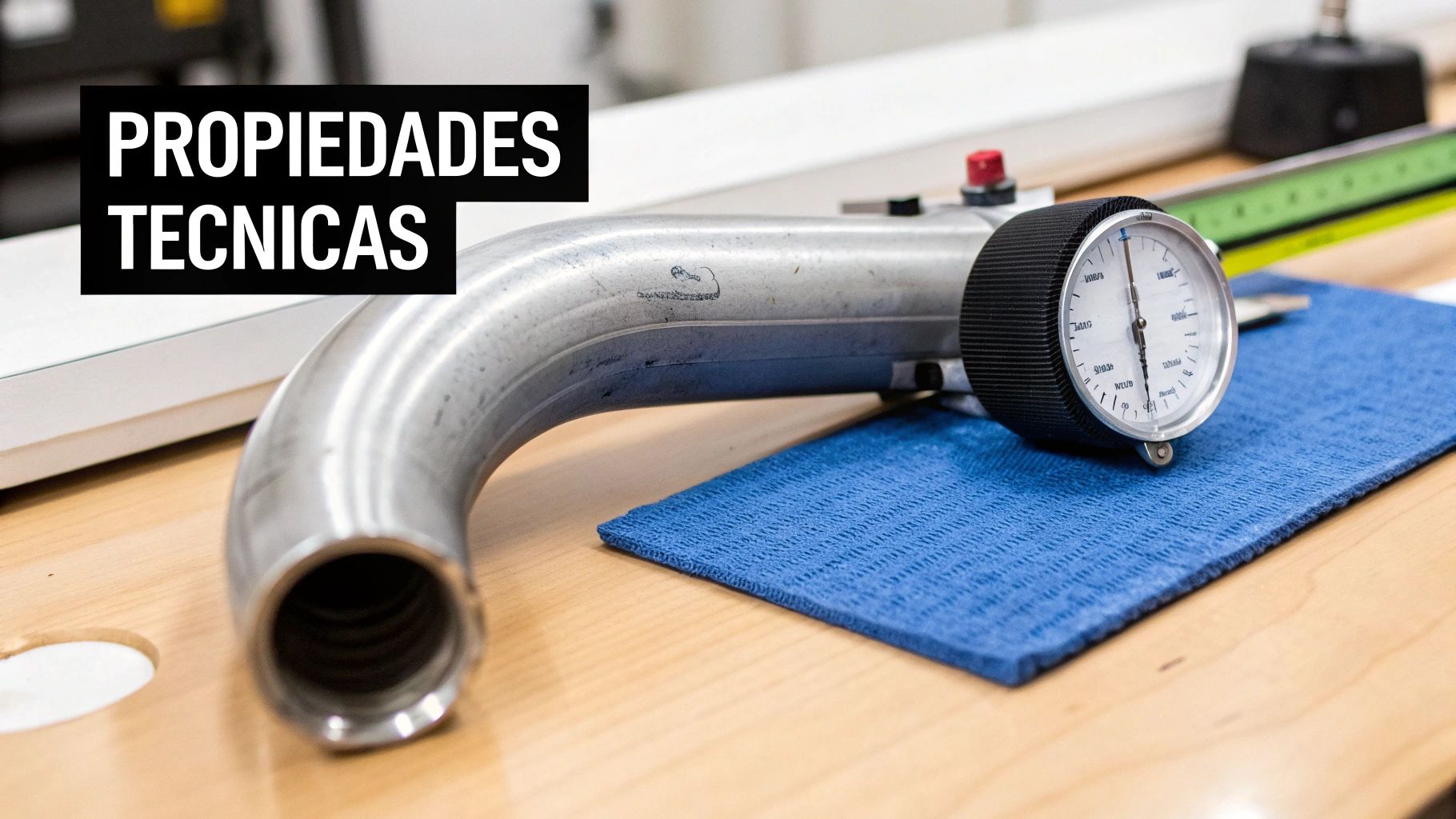

Las propiedades que hacen del PEAD la opción ideal
Para proyectos eléctricos subterráneos, el PEAD combina propiedades mecánicas y eléctricas que aseguran la integridad y seguridad de los conductores.
Resistencia mecánica
- Flexibilidad y recuperación elástica: Permite trazados curvos sin accesorios adicionales y retorna a su forma original tras deformaciones.
- Resistencia al impacto y la abrasión: Absorbe golpes sin fracturarse, incluso a bajas temperaturas, y facilita el jalado de cables gracias a su superficie lisa.
Aislamiento eléctrico
- Elevada resistividad dieléctrica: Impide fugas de corriente y evita arcos eléctricos, garantizando la seguridad del personal y la continuidad operativa.
- Inmunidad a la corrosión galvánica: A diferencia de materiales metálicos, no requiere recubrimientos adicionales para eliminar puntos de falla.
La tubería PEAD es un componente activo del sistema de aislamiento eléctrico, manteniendo la energía contenida dentro del conductor.
Comparativa de propiedades entre tubería PEAD, PVC y acero galvanizado
| Propiedad | PEAD | PVC (cédula 40) | Acero galvanizado |
|---|---|---|---|
| Resistencia a la corrosión | Excelente. Inmune a la corrosión y a la mayoría de químicos del suelo. | Buena. Sensible a ciertos solventes. | Pobre. El zinc se degrada y provoca oxidación. |
| Flexibilidad | Muy alta. Trazados curvos sin accesorios. | Rígido. Requiere codos y conexiones. | Rígido. Necesita doblado mecánico. |
| Resistividad dieléctrica | Excelente. Ideal para media y alta tensión. | Buena. Aislante, pero más frágil. | Nula. Conductor. Requiere aislamiento extra. |
| Resistencia al impacto | Excelente. Mantiene integridad incluso en climas fríos. | Regular. Se vuelve quebradizo con frío o UV. | Muy alta. Puede deformarse permanentemente. |
| Peso y manejo | Ligero. Facilita transporte e instalación. | Moderado. | Muy pesado. Requiere maquinaria pesada. |
| Vida útil estimada | +50 años. Mantiene propiedades a largo plazo. | 20–40 años. Se degrada ambientalmente. | 20–50 años. Depende de agresividad del suelo. |
Normas y especificaciones para tubería PEAD en México
La selección e instalación de tubería PEAD debe ajustarse a normas nacionales e internacionales para garantizar su desempeño en sistemas subterráneos de media y alta tensión.
Principales regulaciones y estándares:
- CFE DF110-23: Especificaciones de instalación, color (naranja RAL 2000) y resistencia mecánica.
- ASTM F2160: Ensayos de absorción de agua y concentración de aditivos protectores.
- NMX-E-018-CNCP: Calidad de la resina de polietileno virgen (densidad mínima, pureza e índice de fluidez).
- Certificaciones LAPEM, IEC e IEEE: Validan pruebas de laboratorio en resistencia dieléctrica y mecánica.
Requisitos clave de la norma CFE DF110-23
- Color externo: naranja RAL 2000 para identificación.
- Espesor mínimo de pared según SDR (SDR17 a SDR11).
- Resistencia al aplastamiento: ≥250 kPa.
- Memoria elástica: recuperación >90% tras deformación.
- Ensayo de impacto en frío: —20 °C sin fracturas.
Certificaciones y aceptación en fábrica y obra
Antes de la entrega, el tubo debe contar con:
- Densidad ≥0.94 g/cm³.
- Resistencia a la tracción >25 MPa.
- Deformación en ensayo de aplastamiento <5% bajo 250 kPa.
- Hermeticidad: cero fugas a 1.5 bar por 2 horas.
- Tolerancias dimensionales: diámetro exterior ±2%.
Verificaciones en campo:
- Medición de ovalación con calibrador.
- Inspección visual de uniones por fusión.
- Prueba de jalado para confirmar ausencia de raspaduras internas.
El mercado global de PEAD alcanzó 61.87 Mt en 2023 y crecerá a una tasa anual >5 % entre 2024 y 2029. Más información en las tendencias del mercado del PEAD en Mordor Intelligence.

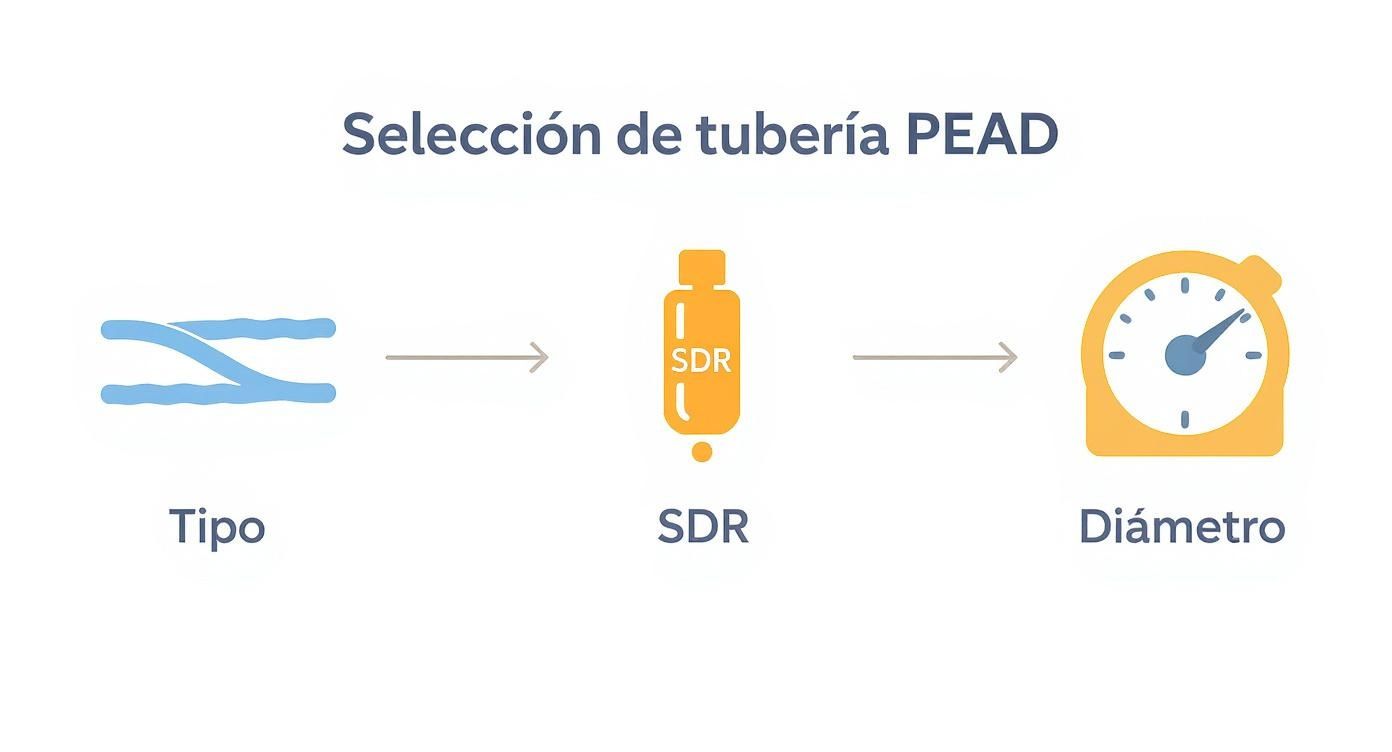

Tipos y dimensionamiento de la tubería PEAD
La elección del ducto PEAD involucra determinar el formato (liso o corrugado) y el dimensionamiento adecuado según la Relación de Dimensión Estándar (SDR) y la tasa de ocupación de cables.
Tubo liso vs. tubo corrugado
- Pared lisa: Estándar para media y alta tensión. Interior suave que reduce fricción y facilita jalado de tramos largos.
- Pared corrugada: Mayor flexibilidad y menor peso, usado en drenajes o canalizaciones con obstáculos.
Para cumplir con CFE, el tubo liso es la opción recomendada en aplicaciones eléctricas subterráneas.
Relación de Dimensión Estándar (SDR)
El SDR se calcula como diámetro exterior / espesor de pared. Un SDR más bajo indica mayor espesor y resistencia.
- SDR11: idóneo para cruces de carreteras y zonas de alto tráfico.
- SDR17: adecuado para banquetas y áreas con menor carga superficial.
Cálculo del diámetro interno
- Inventario de cables: cantidad y diámetro exterior.
- Área de cables: A = π · (d/2)² y suma de todas las áreas.
- Factor de ocupación: NOM-001-SEDE permite hasta 40% de ocupación si hay más de dos conductores.
- Área interna mínima del ducto = Área total de cables / 0.40.
- Selección de diámetro comercial: elegir el siguiente tamaño disponible para facilitar futuras ampliaciones.
Uniones e instalación: clave para la durabilidad
La fiabilidad de la red subterránea depende de la calidad de las uniones y la correcta preparación de la zanja. Los métodos de fusión crean uniones monolíticas sin juntas débiles.
Termofusión a tope
Se calientan extremos de tubos a 210 °C y se presionan con fuerza controlada, logrando una unión molecular con 100% de la resistencia del material original.
Electrofusión
Se utilizan accesorios con resistencias eléctricas internas que funden el tubo y el accesorio simultáneamente. Ideal para:
- Reparaciones de secciones dañadas.
- Espacios confinados donde no cabe equipo de termofusión.
- Conexiones complejas y derivaciones.

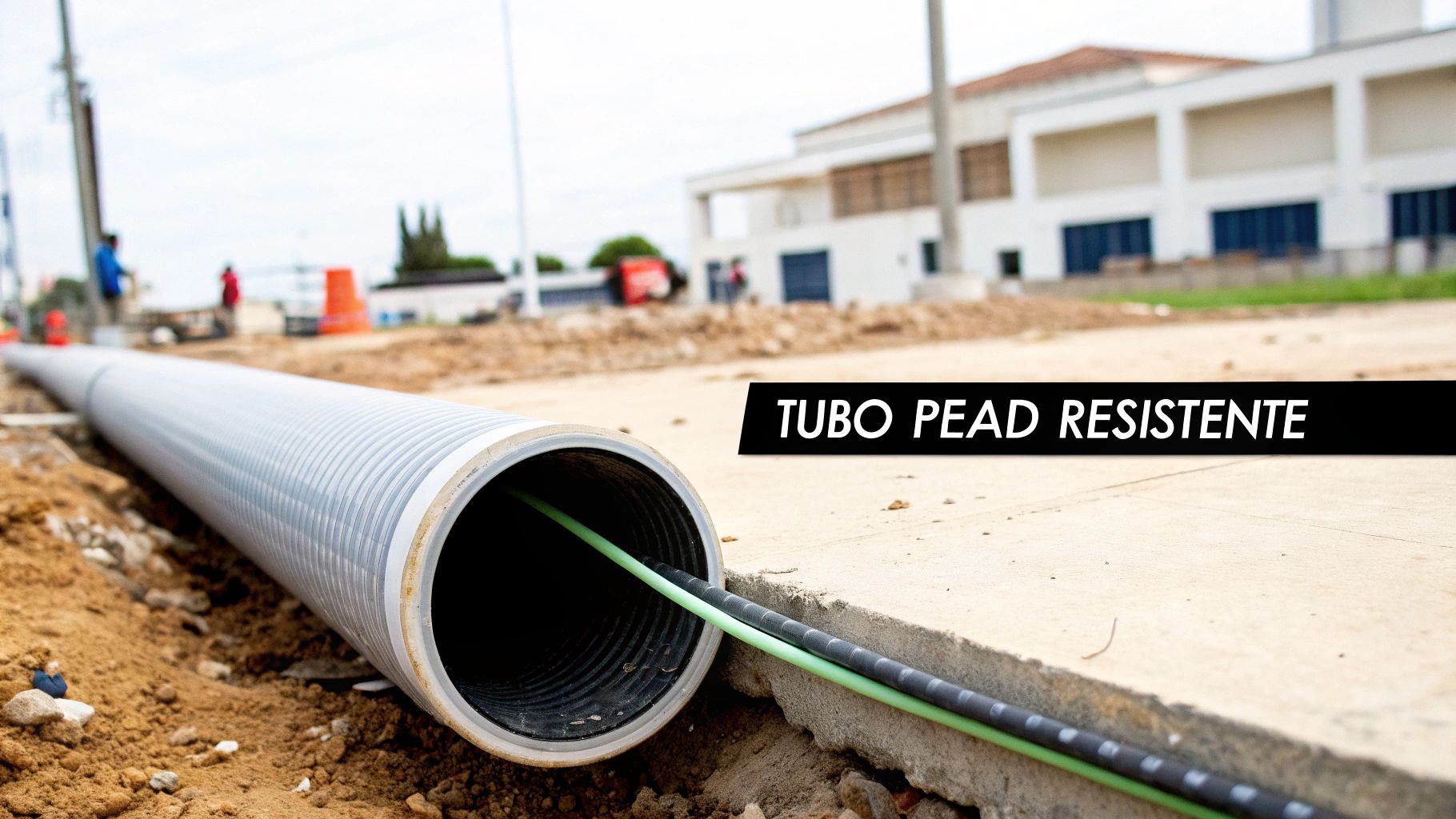

Procedimiento de instalación subterránea
- Preparación de zanja: profundidad y ancho según diámetro, fondo nivelado y libre de escombros.
- Cama de arena: mínimo 10 cm para protección uniforme.
- Tendido del ducto: bajar los tramos soldados y ajustar trazados sin accesorios.
- Relleno y compactación: capas de 15–20 cm, compactar para eliminar huecos y transferir cargas laterales al terreno.
Para conocer avances en doble contención y mayor seguridad, consulte la innovación en la industria de tuberías PEAD y sus aplicaciones de seguridad.
Conclusión por qué elegir tubería de polietileno de alta densidad
La tubería de polietileno de alta densidad (PEAD) se posiciona como la solución estratégica para redes eléctricas subterráneas, ofreciendo:
- Vida útil superior a 50 años.
- Reducción del costo total de propiedad (TCO).
- Resistencia natural a corrosión y agentes químicos.
- Flexibilidad y ligereza que agilizan la instalación.
Su uso garantiza continuidad del servicio y minimiza intervenciones de mantenimiento. Para asegurar resultados óptimos, seleccione proveedores certificados bajo normas CFE, IEC e IEEE. Marcas líderes como G&W Electric, ABB y Arteche, representadas por iTepeyac, ofrecen componentes y soporte técnico de alta fiabilidad.
Preguntas frecuentes sobre la tubería de polietileno
¿Qué diferencia realmente al PEAD del PVC en ductos eléctricos?
El PEAD ofrece flexibilidad y resistencia mecánica que el PVC no alcanza. Permite trazados curvos sin accesorios y soporta impactos y movimientos del terreno sin fracturarse. El PVC es rígido y se vuelve quebradizo con frío o radiación UV.
¿Se puede usar tubería PEAD en instalaciones aéreas expuestas al sol?
Sí, si se especifica tubería con al menos 2% de negro de humo en la formulación. El negro de humo actúa como filtro UV, protegiendo el material de la degradación y asegurando sus propiedades mecánicas y estructurales.
¿Qué pruebas en campo son obligatorias antes de meter los cables?
- Prueba de hermeticidad: Presurizar la línea a 1–1.5 bar durante 2 horas; sin pérdida de presión indica uniones correctas.
- Prueba con mandril: Pasar un mandril calibrado (90–95% del diámetro interno) para verificar ausencia de deformaciones u obstrucciones.
¿Cómo dejar todo listo para futuras ampliaciones?
Instale ductos de reserva vacíos en la misma zanja durante la obra inicial. Este pequeño costo adicional permite futuras ampliaciones sin excavaciones ni interrupciones del servicio.
