Guía Esencial sobre el Cable de Potencia para Media Tensión

Un cable de potencia es un componente diseñado específicamente para la transmisión y distribución de energía eléctrica en media y alta tensión. Actúa como la columna vertebral de cualquier red eléctrica, conectando las centrales de generación con las subestaciones y los centros de consumo. A diferencia de los cables convencionales, su estructura multicapa está optimizada para manejar altos voltajes y corrientes de manera segura, eficiente y con máxima fiabilidad, cumpliendo con estrictos estándares como los de CFE, IEC e IEEE.

El Rol Estratégico del Cable de Potencia en la Red Eléctrica

La función principal de un cable de potencia es transportar grandes bloques de energía desde las centrales de generación (hidroeléctricas, eólicas, termoeléctricas) hasta las subestaciones de distribución y, finalmente, a los usuarios industriales, comerciales y residenciales. Sin estos componentes de alta ingeniería, la infraestructura eléctrica moderna sería inviable.

Su diseño robusto y especializado garantiza una transmisión con mínimas pérdidas energéticas y máxima seguridad operativa, incluso bajo condiciones ambientales adversas y el estrés eléctrico constante al que están sometidos. Por lo tanto, la correcta selección e instalación de un cable de potencia es un factor crítico para la estabilidad, seguridad y eficiencia de toda la red.

La Evolución del Cableado en la Red Mexicana

La historia del cable de potencia en México está ligada al desarrollo industrial del país. Desde las primeras centrales como la planta hidroeléctrica de Batopilas en 1889, el cableado ha sido un pilar fundamental. Para 1937, con la creación de la CFE, la capacidad instalada alcanzó los 629 MW, una cifra que dependía enteramente de cables capaces de transportar esa energía de forma fiable.

La consolidación del sistema eléctrico nacional por parte de CFE impulsó la necesidad de una infraestructura más robusta y tecnológicamente avanzada, lo que llevó a una evolución constante en el diseño y los materiales de los cables para soportar una red cada vez más compleja y demandante. Para profundizar en este tema, se puede consultar este documento de la UNAM sobre la historia del sistema eléctrico nacional.

Componentes Clave para la Fiabilidad del Sistema

Cada elemento de un cable de potencia está diseñado con un propósito específico que, en conjunto, garantiza la integridad del sistema eléctrico.

  • Fiabilidad operativa: Un cable de alta calidad, que cumple con las normativas de CFE, IEC y IEEE, es la mejor garantía contra fallas y apagones, asegurando la continuidad del suministro eléctrico.
  • Seguridad: El sistema de aislamiento y las pantallas metálicas están diseñados para contener de forma segura el campo eléctrico, protegiendo tanto al personal técnico como a la infraestructura circundante de los altos voltajes.
  • Eficiencia energética: La selección adecuada del material conductor y el tipo de aislamiento minimiza las pérdidas de energía (efecto Joule) durante la transmisión, lo que se traduce en un sistema más eficiente y rentable a largo plazo.

En resumen, el cable de potencia no es un componente pasivo, sino un activo estratégico. Su correcta selección, instalación y mantenimiento son los cimientos sobre los que se construye la estabilidad, seguridad y eficiencia de cualquier proyecto de infraestructura eléctrica en media y alta tensión.

La Anatomía de un Cable de Potencia de Media Tensión

Para comprender la fiabilidad y el rendimiento de un cable de potencia, es fundamental analizar su estructura multicapa. Cada componente está diseñado con precisión para cumplir una función específica, garantizando la seguridad y eficiencia del sistema eléctrico. Esta construcción es la que permite conectar de forma segura las centrales de generación con las ciudades y los complejos industriales.

Infographic about cable de potencia

Como se muestra en el diagrama, este tipo de cable es un eslabón clave que une redes eléctricas, centrales de generación y centros urbanos, desempeñando un papel central en la distribución de energía.

El Corazón del Cable: el Conductor

El núcleo de todo cable de potencia es el conductor, el medio a través del cual fluye la corriente eléctrica. Los materiales más utilizados son el cobre y el aluminio, seleccionados según criterios de conductividad, peso y costo.

  • Cobre: Ofrece una conductividad eléctrica superior y una excelente resistencia a la corrosión, siendo la opción preferida para aplicaciones críticas donde la eficiencia y la fiabilidad son prioritarias.
  • Aluminio: Es más ligero y económico, lo que lo convierte en la solución ideal para líneas de transmisión de larga distancia donde el peso es un factor determinante.

Un conductor dimensionado correctamente, conforme a las normativas de CFE y estándares como IEEE, previene el sobrecalentamiento y minimiza las pérdidas de energía, asegurando que la potencia generada llegue íntegramente a su destino.

La construcción del conductor suele ser de múltiples hilos trenzados. Esta configuración le confiere la flexibilidad necesaria para facilitar su manejo e instalación en campo, especialmente en trazados con curvas y radios de curvatura exigentes.

Las Capas de Protección y Control del Campo Eléctrico

Alrededor del conductor se disponen varias capas concéntricas, cada una con una misión crítica para controlar el alto voltaje y proteger la integridad del cable.

Aislamiento Dieléctrico (XLPE o EPR)

Es la barrera principal que confina la corriente eléctrica al conductor. En cables de media tensión, los materiales dieléctricos más comunes son:

  • Polietileno Reticulado (XLPE): Es el estándar de la industria debido a su alta rigidez dieléctrica, su capacidad para operar a temperaturas de hasta 90 °C en servicio continuo y su excelente durabilidad. Es ampliamente utilizado en aplicaciones subterráneas y de distribución.
  • Caucho de Etileno Propileno (EPR): Destaca por su superior flexibilidad y su alta resistencia a la humedad y a las descargas parciales, lo que lo hace ideal para entornos industriales agresivos o instalaciones con radios de curvatura muy cerrados.

Pantallas Semiconductoras: Interna y Externa

Estas finas capas, situadas entre el conductor y el aislamiento (interna) y entre el aislamiento y la pantalla metálica (externa), son cruciales. Su función es uniformizar el campo eléctrico, eliminando los picos de voltaje en las interfaces que podrían dañar o perforar el aislamiento. Actúan como un sistema de control de estrés eléctrico que prolonga significativamente la vida útil del cable.

Pantalla Metálica

Compuesta por hilos o cintas de cobre, esta capa cumple dos funciones de seguridad esenciales. Primero, proporciona una trayectoria de baja impedancia a tierra para las corrientes de falla, protegiendo al personal y a los equipos en caso de un cortocircuito. Segundo, confina el campo eléctrico dentro del cable, evitando interferencias electromagnéticas con otros sistemas de comunicación cercanos.

Cubierta Exterior

Es la armadura final del cable de potencia. Fabricada con materiales robustos como PVC o polietileno (PE), su propósito es proteger los componentes internos contra daños mecánicos (abrasión, impactos), humedad y agentes químicos. La integridad de esta cubierta es clave para garantizar la longevidad de la instalación, que puede superar las tres décadas.

Clasificación de los Cables de Potencia: Selección por Aplicación

No todos los cables de potencia son intercambiables. Su diseño y construcción se adaptan específicamente al entorno de instalación y a los requerimientos técnicos del proyecto. Para seleccionar el cable de potencia adecuado, es fundamental entender sus principales clasificaciones, ya que de ello dependen el rendimiento, la seguridad y la durabilidad de la infraestructura eléctrica.

La decisión correcta implica un balance entre factores técnicos, económicos y regulatorios, asegurando siempre el cumplimiento de las especificaciones de CFE y estándares internacionales como IEC e IEEE.

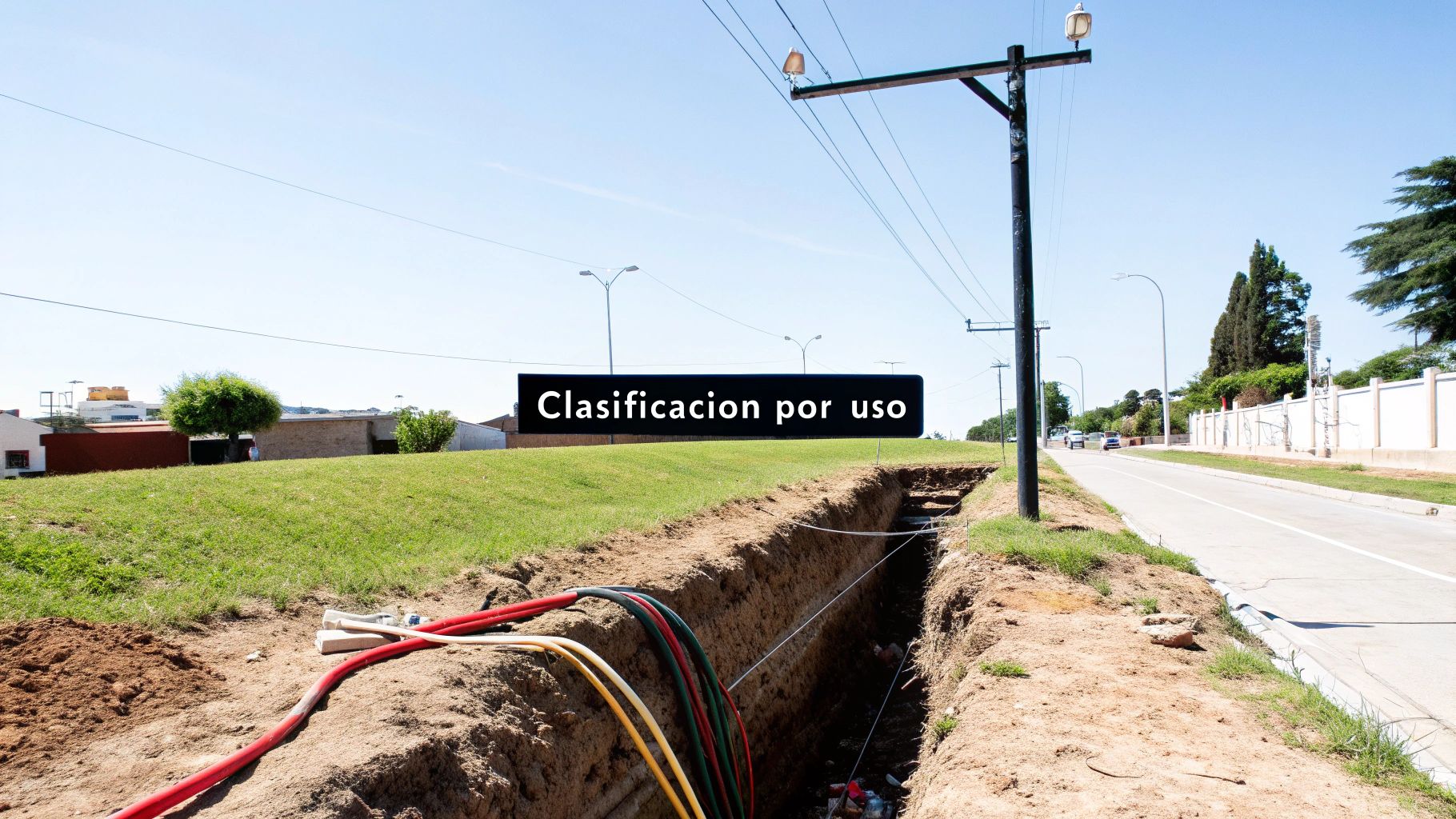

Instalación de cables de potencia subterráneos en una zanja urbana

Según el Tipo de Instalación

El entorno de instalación es uno de los factores más determinantes, ya que dicta el tipo de protección mecánica y ambiental que el cable necesita.

  • Cables subterráneos: Son la solución preferida en zonas urbanas y de alta densidad poblacional. Al estar enterrados (directamente o en ductos), se minimiza el impacto visual y se protege la red de condiciones climáticas adversas. Sin embargo, su instalación y reparación son más complejas y costosas.
  • Cables aéreos: Típicos en zonas rurales y suburbanas, se instalan en postes o torres de transmisión. Su principal ventaja es un menor costo de instalación y un acceso más sencillo para el mantenimiento. Su desventaja es la exposición a factores climáticos y daños por impacto.
  • Cables submarinos: Diseñados para las condiciones más extremas, se utilizan para interconectar islas, cruzar cuerpos de agua o conectar parques eólicos marinos. Cuentan con armaduras de acero y múltiples capas protectoras para resistir la presión del agua, la corrosión salina y los daños mecánicos en el lecho marino.

Según el Nivel de Tensión

El nivel de voltaje que transportará el cable determina el espesor y la calidad de su aislamiento. A mayor tensión, se requiere un aislamiento más robusto para controlar el campo eléctrico de manera segura.

Los niveles de tensión se clasifican generalmente de la siguiente manera:

  1. Baja Tensión (BT): Hasta 1 kV. Utilizados en la distribución final a usuarios residenciales y comerciales.
  2. Media Tensión (MT): Desde 1 kV hasta 35 kV. Constituyen la red de distribución primaria en ciudades y zonas industriales, conectando subestaciones con transformadores de distribución.
  3. Alta Tensión (AT): Entre 69 kV y 230 kV. Se emplean para la transmisión de grandes bloques de energía a largas distancias, desde las centrales de generación hasta las subestaciones principales del sistema.
  4. Extra Alta Tensión (EAT): Por encima de 230 kV. Corresponden a las "superautopistas" del sistema eléctrico de transmisión nacional.

La selección del cable según su nivel de tensión es un requisito normativo de CFE-LAPEM indispensable para garantizar la seguridad. Un aislamiento inadecuado es una de las principales causas de fallas catastróficas en la red.

Según su Construcción Interna

La configuración de los conductores se adapta a las necesidades específicas de la instalación, influyendo en la capacidad de corriente, la flexibilidad y la facilidad de montaje.

  • Cables monopolares: Cada cable contiene un único conductor aislado. Son comunes en circuitos trifásicos donde cada fase se instala por separado. Esta configuración puede mejorar la disipación de calor, permitiendo una mayor capacidad de corriente (ampacidad).
  • Cables tripolares: Los tres conductores de fase están agrupados dentro de una misma cubierta exterior. Esta construcción simplifica y acelera la instalación al requerir el tendido de un solo cable en lugar de tres, siendo ideal para aplicaciones con espacio limitado.

La elección entre una configuración y otra depende de un análisis técnico que considere la ampacidad requerida, las condiciones de disipación térmica y las particularidades del proyecto. Un diseño optimizado, respaldado por la experiencia de especialistas como los de iTepeyac, garantiza que cada componente del sistema trabaje en perfecta armonía.

Normas y Estándares que Rigen los Cables de Potencia en México

La fiabilidad y seguridad de la red eléctrica nacional no son producto del azar. Detrás de cada cable de potencia opera un robusto marco normativo que garantiza su calidad, rendimiento y durabilidad. Estas regulaciones son esenciales para asegurar que todos los componentes del sistema, tanto de fabricación nacional como importados, funcionen de manera integrada y segura.

Para ingenieros, firmas EPC y personal de la Comisión Federal de Electricidad (CFE), el cumplimiento de estas normativas es un requisito indispensable para asegurar la integridad operativa y la vida útil de cualquier proyecto eléctrico, protegiendo la inversión y la seguridad.

El Rol de CFE y LAPEM en la Estandarización

En México, la CFE establece las especificaciones técnicas que deben cumplir los equipos y materiales de la red a través de sus Normas de Referencia CFE. Estas normas dictan desde los materiales y la construcción del cable hasta las pruebas de laboratorio que debe superar.

El Laboratorio de Pruebas de Equipos y Materiales (LAPEM) es el brazo técnico de la CFE encargado de verificar y certificar que los productos cumplen con dichos estándares.

Un cable con certificación LAPEM no solo garantiza la compatibilidad con la red de CFE, sino que también es un sello de confianza que avala que el producto ha superado rigurosas pruebas de resistencia eléctrica, mecánica y durabilidad.

Por ello, especificar y utilizar cables que cumplan con las Normas de Referencia CFE y cuenten con la aprobación de LAPEM es un paso fundamental para el éxito de cualquier instalación de media y alta tensión.

Normas Internacionales IEC e IEEE como Referencia Global

Además de las regulaciones nacionales, la industria se apoya en estándares internacionales para adoptar las mejores prácticas a nivel mundial. Las dos organizaciones más influyentes son:

  • Comisión Electrotécnica Internacional (IEC): Con sede en Ginebra, la IEC desarrolla estándares globales para tecnologías eléctricas. Normas como la serie IEC 60502 (para cables de potencia con aislamiento extruido) son una referencia mundial para fabricantes y especificadores.

  • Instituto de Ingenieros Eléctricos y Electrónicos (IEEE): Aunque de origen estadounidense, sus estándares tienen un alcance global. El IEEE publica guías y prácticas recomendadas para el diseño, instalación y prueba de sistemas de potencia, influyendo directamente en la selección y aplicación de cables en proyectos de alta complejidad.

Estos estándares internacionales complementan las normativas de CFE, creando un marco regulatorio integral y alineado con las mejores prácticas de la industria global.

Las Implicaciones de Cumplir con las Normas

El cumplimiento riguroso de este conjunto de normas asegura que el cable de potencia seleccionado no solo sea seguro, sino también eficiente y capaz de soportar las condiciones de operación para las que fue diseñado a lo largo de su vida útil, proyectada en más de 30 años.

Para los responsables de proyectos, desde la fase de diseño hasta la puesta en marcha, seguir estas normativas simplifica la selección de materiales, minimiza el riesgo de fallas costosas y garantiza la aprobación regulatoria. En definitiva, es el cimiento de una infraestructura eléctrica robusta, confiable y segura.

¿Cómo se Elige e Instala Correctamente un Cable de Potencia?

La selección e instalación de un cable de potencia en media tensión es un proceso crítico donde no hay margen de error. Una decisión incorrecta puede resultar en ineficiencias, fallas prematuras, sobrecostos y, lo más importante, graves riesgos de seguridad para el personal y los activos.

El proceso de selección va más allá del nivel de tensión; es un análisis técnico que debe considerar la carga a transportar, las condiciones ambientales y las características de la instalación para asegurar un rendimiento óptimo y una larga vida útil.

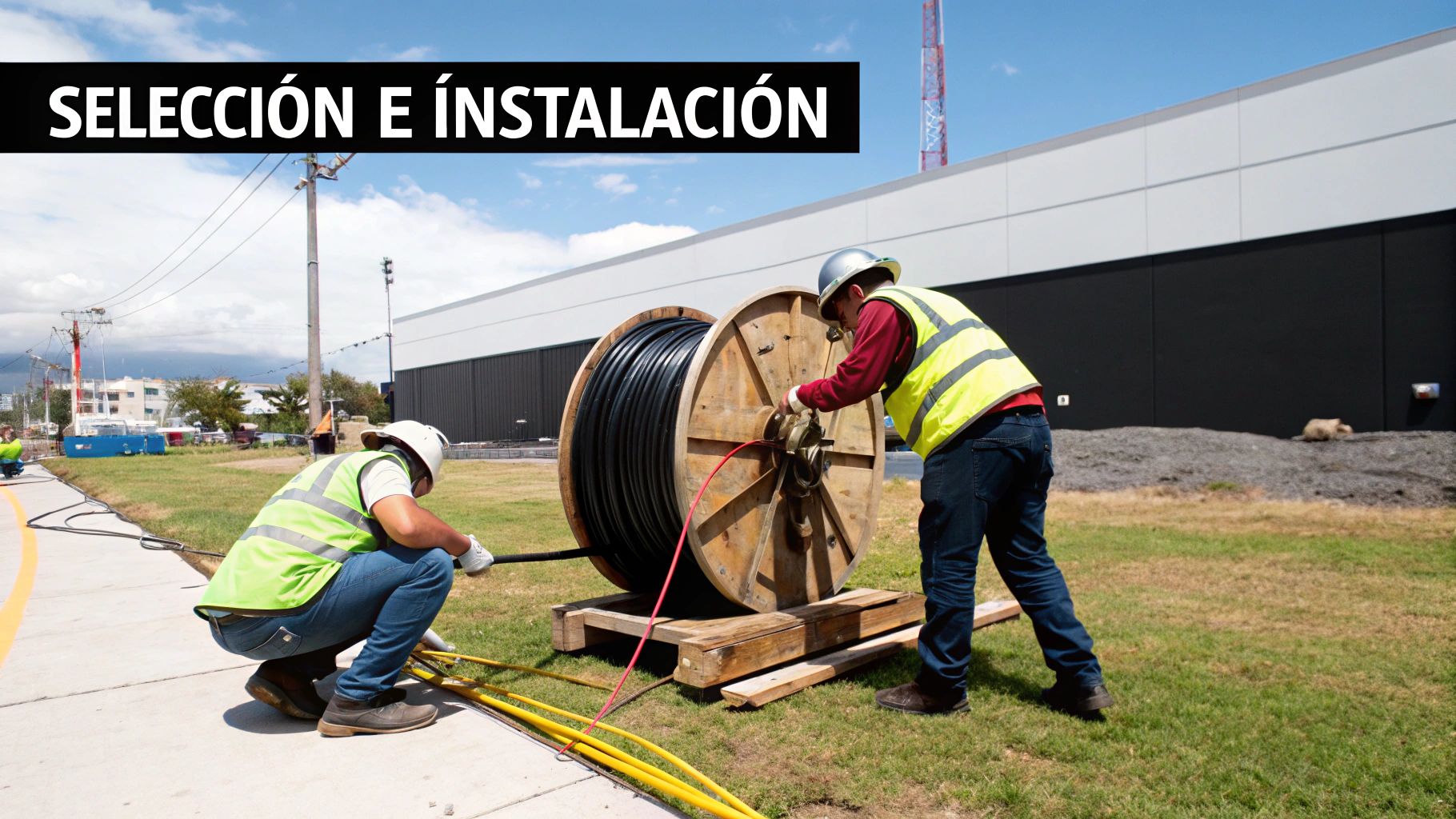

Ingeniero revisando la instalación de un cable de potencia en una subestación

La Importancia de la Ampacidad y la Temperatura

El primer paso es el cálculo de la ampacidad: la corriente máxima que un cable puede conducir de forma continua sin exceder su temperatura nominal de operación. Un cálculo incorrecto puede llevar a un sobrecalentamiento, lo que degrada el aislamiento, reduce drásticamente la vida útil del cable y aumenta el riesgo de un cortocircuito.

La ampacidad no es un valor fijo; depende directamente de las condiciones de instalación. Factores como la temperatura ambiente, la profundidad de enterramiento, la resistividad térmica del suelo o la proximidad de otros cables emisores de calor afectan su capacidad. Por ello, es crucial aplicar factores de corrección a los valores de las tablas de los fabricantes para ajustarlos a las condiciones reales del proyecto.

Control de la Caída de Tensión

En circuitos de gran longitud, la caída de tensión es un factor crítico. La resistencia intrínseca del conductor provoca una pérdida de voltaje a lo largo del recorrido. Si esta caída es excesiva, los equipos en el extremo de la línea pueden no recibir el voltaje adecuado para su correcto funcionamiento.

En sistemas de media tensión, una buena práctica de ingeniería es diseñar el circuito para que la caída de tensión no supere el 5%. Esto garantiza que los equipos operen dentro de sus parámetros de diseño, asegurando la eficiencia y estabilidad del sistema.

Para controlar la caída de tensión, es fundamental seleccionar un conductor con el calibre adecuado. Un calibre mayor ofrece menor resistencia, minimizando las pérdidas y asegurando una entrega de voltaje de calidad.

El Entorno Manda: Selección e Instalación

El entorno de instalación determina las características que debe tener la cubierta exterior del cable. Por ejemplo, una instalación expuesta a la luz solar requiere una cubierta con protección UV, mientras que en un entorno industrial puede necesitar resistencia a aceites y agentes químicos.

Durante la instalación, es imperativo respetar el radio de curvatura mínimo especificado por el fabricante. Forzar un radio de curvatura menor puede dañar el aislamiento o la pantalla metálica, creando un punto débil que eventualmente conducirá a una falla.

La planificación de rutas de cableado ha sido clave en el desarrollo de infraestructuras en México. Entre 1867 y 1876, la red telegráfica nacional se expandió de 1,800 km a más de 7,500 km, un ejemplo histórico que demuestra cómo una infraestructura de cableado bien ejecutada es fundamental para el progreso. Más detalles en esta investigación de Elsevier.

El Futuro de los Cables de Potencia y las Tendencias del Sector

El sector eléctrico está experimentando una profunda transformación. Las redes centralizadas y unidireccionales están evolucionando hacia sistemas descentralizados, inteligentes y sostenibles. En el centro de esta evolución, el cable de potencia juega un papel fundamental, aunque a menudo invisible.

Esta transición está impulsada por la integración masiva de energías renovables, el auge de la electromovilidad y la modernización hacia redes inteligentes (Smart Grids). Estas tendencias plantean nuevos desafíos y redefinen las exigencias para los cables de media y alta tensión, impulsando la innovación en materiales y diseño.

Innovación en Materiales: Más Allá del Cobre y el XLPE

La industria está desarrollando materiales más eficientes, sostenibles y duraderos. Los aislamientos tradicionales como el XLPE se están optimizando para soportar mayores temperaturas y reducir las pérdidas dieléctricas.

Se están explorando nuevos compuestos dieléctricos reciclables, alineados con los principios de la economía circular. A largo plazo, los superconductores de alta temperatura (HTS) prometen revolucionar la transmisión de energía, permitiendo el transporte de grandes cantidades de electricidad sin apenas pérdidas, lo que viabilizaría proyectos de transmisión a ultra larga distancia.

Adaptación a las Redes Inteligentes (Smart Grids)

Las redes del futuro gestionarán flujos de energía bidireccionales provenientes de miles de puntos de generación distribuida (solar, eólica) y de millones de vehículos eléctricos que actuarán como sistemas de almacenamiento móvil. Este escenario dinámico requiere un cableado con una flexibilidad y robustez sin precedentes.

En una red inteligente, un cable de potencia deja de ser un conductor pasivo para convertirse en un componente activo que debe gestionar flujos de potencia variables y bidireccionales. Su fiabilidad es la columna vertebral de la estabilidad de la red.

Líderes de la industria como G&W Electric y Hitachi Energy ya están desarrollando soluciones para este nuevo paradigma. Su enfoque no se limita a los cables, sino que incluye accesorios avanzados (terminales, empalmes) que son igualmente críticos, ya que la fiabilidad de un sistema depende de la fortaleza de cada uno de sus eslabones.

El Caso de México: Crecimiento y Modernización

México participa activamente en esta tendencia global. El mercado nacional de cables de potencia representa un valor cercano a los 2,240 millones de dólares. Con una proyección de urbanización que superará el 80% para 2025, la necesidad de modernizar y expandir la infraestructura eléctrica es crítica, con un enfoque particular en redes subterráneas para mejorar la fiabilidad.

Las inversiones públicas se están orientando a preparar la red de transmisión y distribución para el crecimiento de la electromovilidad y la generación distribuida. Para un análisis detallado del mercado, se puede consultar el informe detallado de IMARC Group.

Resolvemos Tus Dudas sobre Cables de Potencia

A continuación, respondemos algunas de las preguntas más frecuentes de ingenieros y técnicos sobre cables de potencia para reforzar los conceptos clave de esta guía.

¿Cuál es la Vida Útil de un Cable de Potencia de Media Tensión?

Un cable de media tensión fabricado y probado conforme a los estándares de CFE, IEC o IEEE, e instalado correctamente, tiene una vida útil de diseño de más de 30 años.

Sin embargo, esta longevidad depende de las condiciones de operación, como la carga a la que está sometido, la temperatura ambiente y la exposición a agentes externos. Una selección de calibre adecuada y un mantenimiento preventivo son fundamentales para alcanzar e incluso superar esta expectativa de vida.

¿Cuándo Usar Cobre vs. Aluminio?

La elección entre cobre y aluminio es una decisión técnica y económica clave. Aunque el aluminio es más ligero y económico, el cobre ofrece ventajas de rendimiento decisivas en ciertas aplicaciones.

  • Mayor conductividad: El cobre es más eficiente, lo que permite utilizar un calibre menor para transportar la misma corriente. Esto es ideal en instalaciones con espacio limitado en ductos o trincheras.
  • Resistencia a la corrosión: El cobre resiste mejor la oxidación, lo que se traduce en conexiones más fiables y de menor resistencia a largo plazo, especialmente en las terminales.
  • Mayor ductilidad: Es más fácil de doblar y manipular sin riesgo de fractura, simplificando la instalación en trazados complejos.

En resumen, el cobre es la opción superior para aplicaciones críticas como subestaciones o circuitos industriales donde la fiabilidad es máxima y el espacio es limitado. El aluminio sigue siendo la elección predominante para líneas aéreas de transmisión y distribución por su excelente relación costo-peso.

¿Cuál es la Función de la Pantalla Metálica?

La pantalla metálica, generalmente compuesta por hilos o cintas de cobre, cumple dos funciones vitales para la seguridad y el correcto funcionamiento de un cable de potencia de media tensión.

Primero, proporciona una trayectoria segura a tierra para las corrientes de falla. En caso de un cortocircuito o daño en el aislamiento, la pantalla canaliza la corriente peligrosa hacia el sistema de tierras, protegiendo al personal y a los equipos.

Segundo, confina y uniformiza el campo eléctrico dentro del cable. Esto previene que el alto voltaje genere interferencias electromagnéticas que puedan afectar a sistemas de comunicación o control cercanos, garantizando la compatibilidad electromagnética.


Para asegurar la máxima seguridad y fiabilidad en su sistema de distribución, es crucial contar con el respaldo de expertos. En iTepeyac, ofrecemos soluciones de ingeniería y componentes de marcas líderes como G&W Electric y Hitachi Energy para garantizar el rendimiento y la durabilidad de sus proyectos. Habla con uno de nuestros especialistas para recibir asesoría personalizada en iTepeyac.
