Mapeo de un seccionador telecontrolado en media tensión
Un enlace entre el control de un seccionador telecontrolado y la maestra de control de CFE, debe considerar que los equipos a suministrar estarán enviando la información correcta y requerida para conocer la situación del equipo en tiempo real.
¿Qué debo considerar?
- Control/relevador esté dentro del listado de equipos aprobados por LAPEM.
- La salida de datos del control (Serial o ethernet, cobre o fibra), hacia el dispositivo que hará la transmisión (Generalmente un radio SCADA).
- Qué el protocolo de comunicación sea DNP.0 (Caso CFE).
- Las señales que se estarán transmitiendo.
¿Qué señales debe de entregar un seccionador?
Como en todo sistema de control las señales se pueden resumir de la siguiente manera:
- Entradas y salidas digitales. Señales que tienen dos estados: 0 y 1, es decir nos indican:
- Entrada: El cambio de un estado en el seccionador (por ejemplo: abrir/cerrar).
- Salida: La presencia de un estado en el seccionador (por ejemplo: abierto/cerrado).
- Salidas analógicas. Valores de parámetros principalmente eléctricos que interactúan entre el control y un transductor.
Notas: Las señales pueden variar de acuerdo a el modelo y requerimientos del proyecto.
Salidas digitales (estados) control seccionador

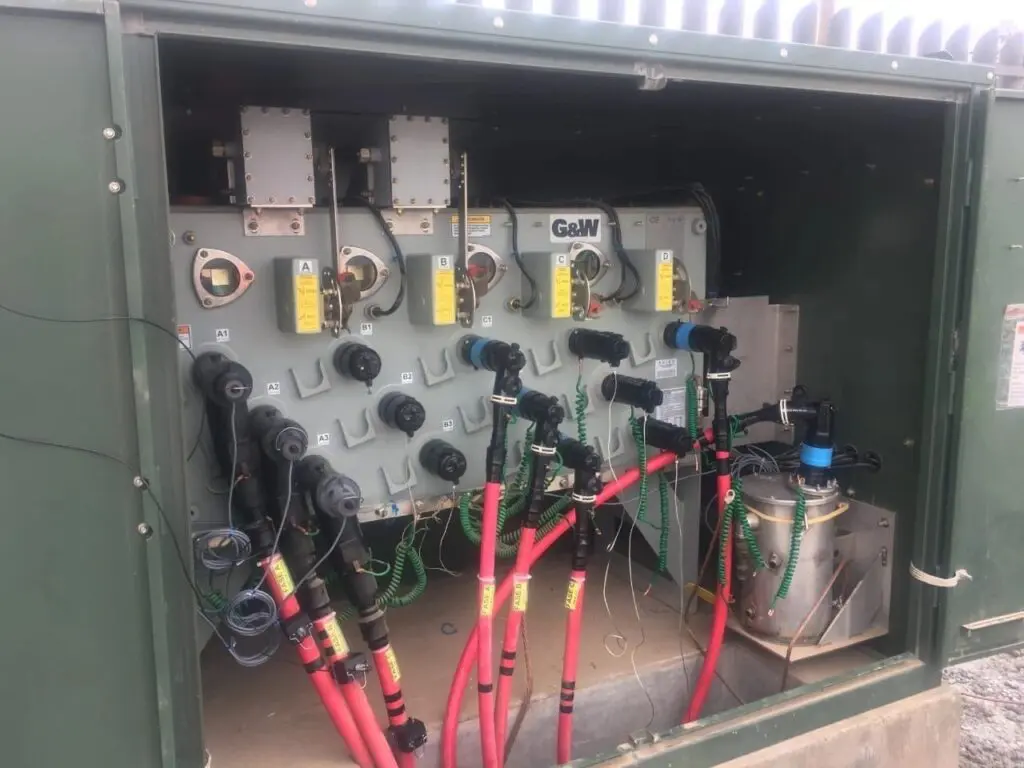

Tanque seccionador
- Presencia de dieléctrico (Solamente aplica en seccionadores de gas).

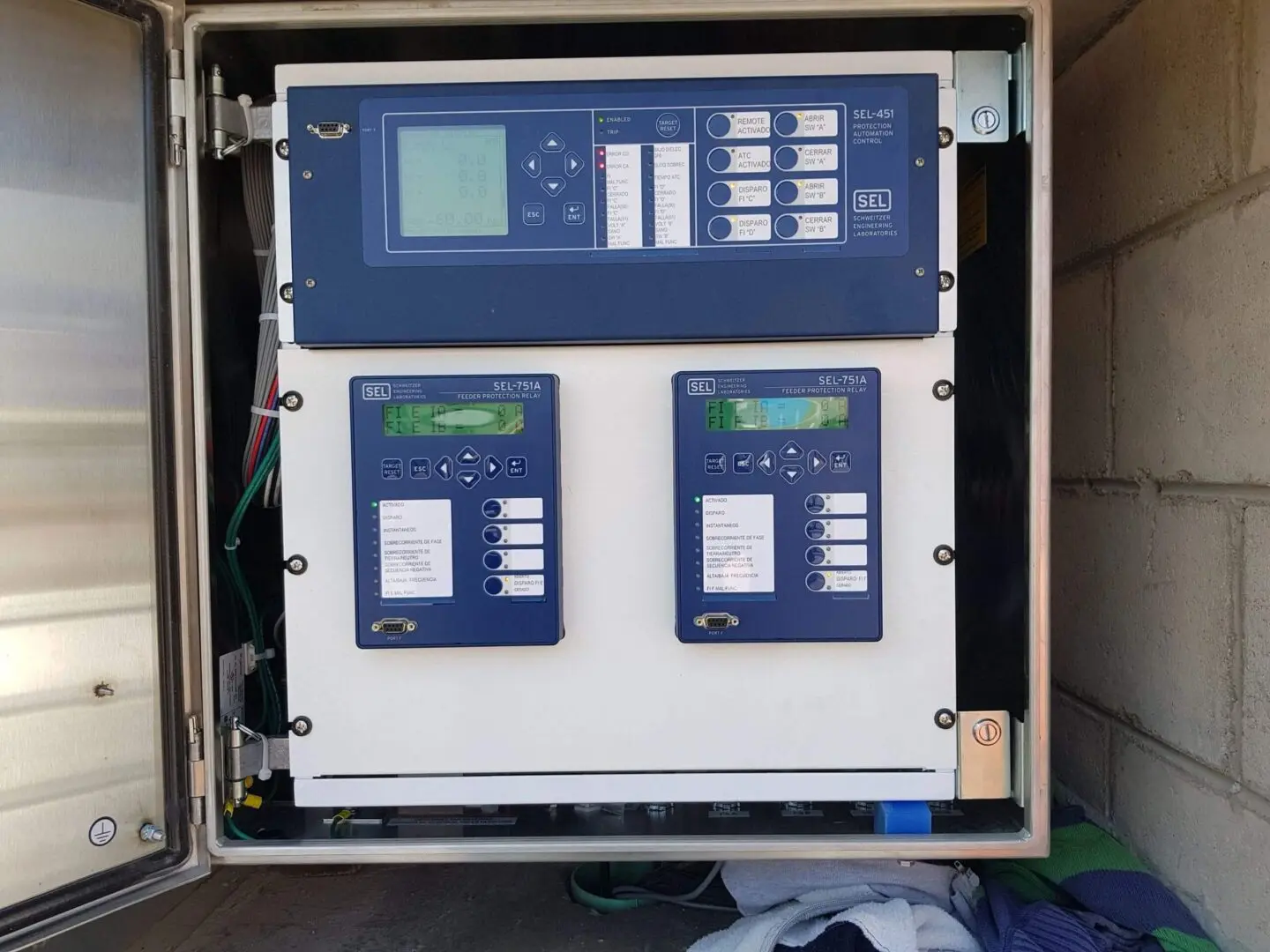

Señales del control del seccionador
- Estado de baterías.
- Alimentación AC.
Lado Fuente
- Cuchilla abierta o cerrada.
- Presencia de voltaje (En caso de usar un sensor que detecta voltaje en las 3 fases de la vía).
- Falla de la vía (Se utiliza un sensor de falla y alarma si detecta que pasó una falla por la vía fuente).
Lado Carga
- Cuchilla abierta o cerrada.
- Operó 50.
- Operó 51.
Entradas digitales (control) del seccionador
Control del seccionador
- ATC (Transferencia automática de carga).
- Control Local/Remoto.
- Prueba de baterías.
Lado Fuente
- Control vía (abrir o cerrar).
Lado Carga
- Disparo de vía (abrir).
Salidas Analógicas
Control del seccionador
- Voltaje de batería
Lado Fuente (En caso de que se cuente con un sensor de medición de voltaje)
- Voltaje fase A (VA)
- Voltaje fase B (VB)
- Voltaje fase C (VC)
Lado Carga
- Corriente fase A (IA)
- Corriente fase B (IB)
- Corriente fase C (IC)
- Frecuencia
- Corriente de falla
