¿Datos para la protección electrónica lado carga seccionador?
03/03/2022 | | CFE, código de red, distribución eléctrica, media tensión, protección eléctrica, redes inteligentes, seccionadores, tableros
Un escenario bastante común, con nuestros clientes, es la solicitud de configurar la protección electrónica del lado carga seccionador trifásico media tensión, en cualquiera de sus variables para operarlo: manual o automática.
Es importante aclarar que para realizar la configuración, ya tienen que estar definidos los parametros que serán cargados en la protección electrónica del seccionador trifásico.
Estos datos de protección, deben ser con base en un estudio de coordinación de protecciones, que definirán parámetros de comportamiento de los elementos de protección que se van a configurar en la línea de distribución.
Este artículo está pensado como una guía para que contemplen los datos que se requieren para configurar una protección electrónica de un seccionador eléctrico para CFE de la marca Canada Power Products Co. o G&W Electric Co.
Hay dos tipos de protección electrónica
Con esto me refiero a que se manejan 2 tipos de soluciones de acuerdo al tipo de seccionador que haya sido requerido, es decir, hay una protección específica para (1) seccionador manual y hay otra protección para (2) seccionador automático (Telecontrolado o con transferencia automática de carga).
La protección electrónica del seccionador en media tensión con operación manual.

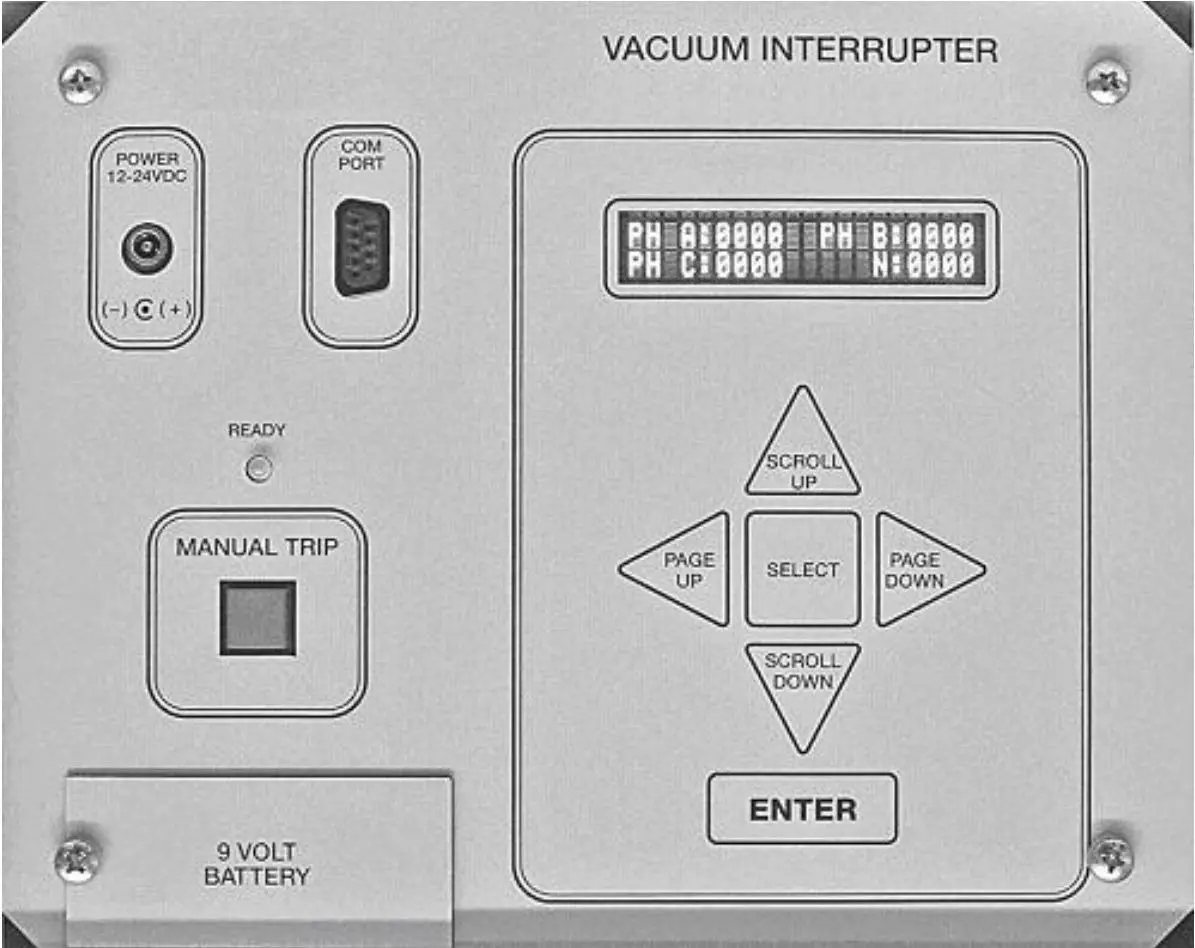

En el caso del seccionador manual se cuenta con una protección electrónica que “emula” la curva de un fusible. Según la normativa de CFE solicitan curvas de tipo K, E y T.
Los datos básicos, que se llegan a requerir para este relevador son los siguientes:
- Fusible (Min Trip) rango de 15 a 300
- Curva (PHTCC) (varias disponibles)
- Intantaneo(PH INST) – Min Trip x15
- Carga en Frio (Inrush) – Min Trip x15
- Tiempo (time Inrush) – 0 a 7 seg
- Desbalance a Tierra (GF %) – 10 al 50%
Nota: Estos valores pueden ser diferentes para cada lado carga.
La protección electrónica del seccionador en media tensión con operación automática (Telecontrolado o ATC).
Para este caso, estamos hablando de equipos aprobados bajo la norma CFE00081 y que se encuentran en el listado de Relevadores Aprobados por el LAPEM.

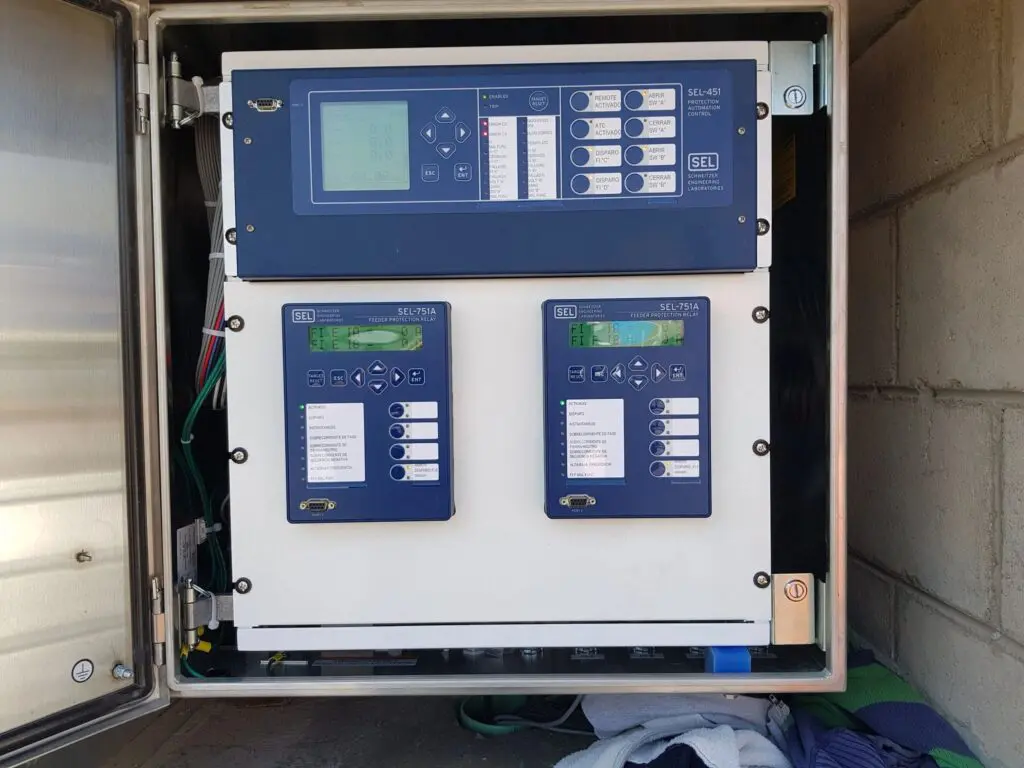

Los equipos que usamos son de la marca Schweitzer Engineering Laboratories (SEL) y los datos que solicitamos son los siguientes:
- Para la función 51 (Sobrecorriente Temporizada)
- Pick Up
- Curva
- Time Dial
- Para la función 50 (Sobrecorriente instantánea)
- Pick Up
Nota: Estos valores pueden ser diferentes para cada lado carga.
