Seccionador media tensión tipo pedestal
Guía completa de seccionador tipo pedestal en redes subterráneas
⚡ ¿Buscas una solución comercial o cotización?
Si necesitas especificar o cotizar un seccionador tipo pedestal para tu proyecto de media tensión, visita nuestra página especializada:
👉 Ver seccionadores tipo pedestal para redes subterráneas
Aplicaciones en redes subterráneas de media tensión
Como ha sido mencionado anteriormente, un seccionador eléctrico es un equipo, de frente muerto, que abre o cierra un circuito de media tensión, así como de proteger las cargas que se alimenten de este.
El seccionador trifásico para distribución subterránea se clasifica en 2 tipos:
- Seccionador pedestal
- Seccionador sumergible
¿Qué es un Seccionador Pedestal?

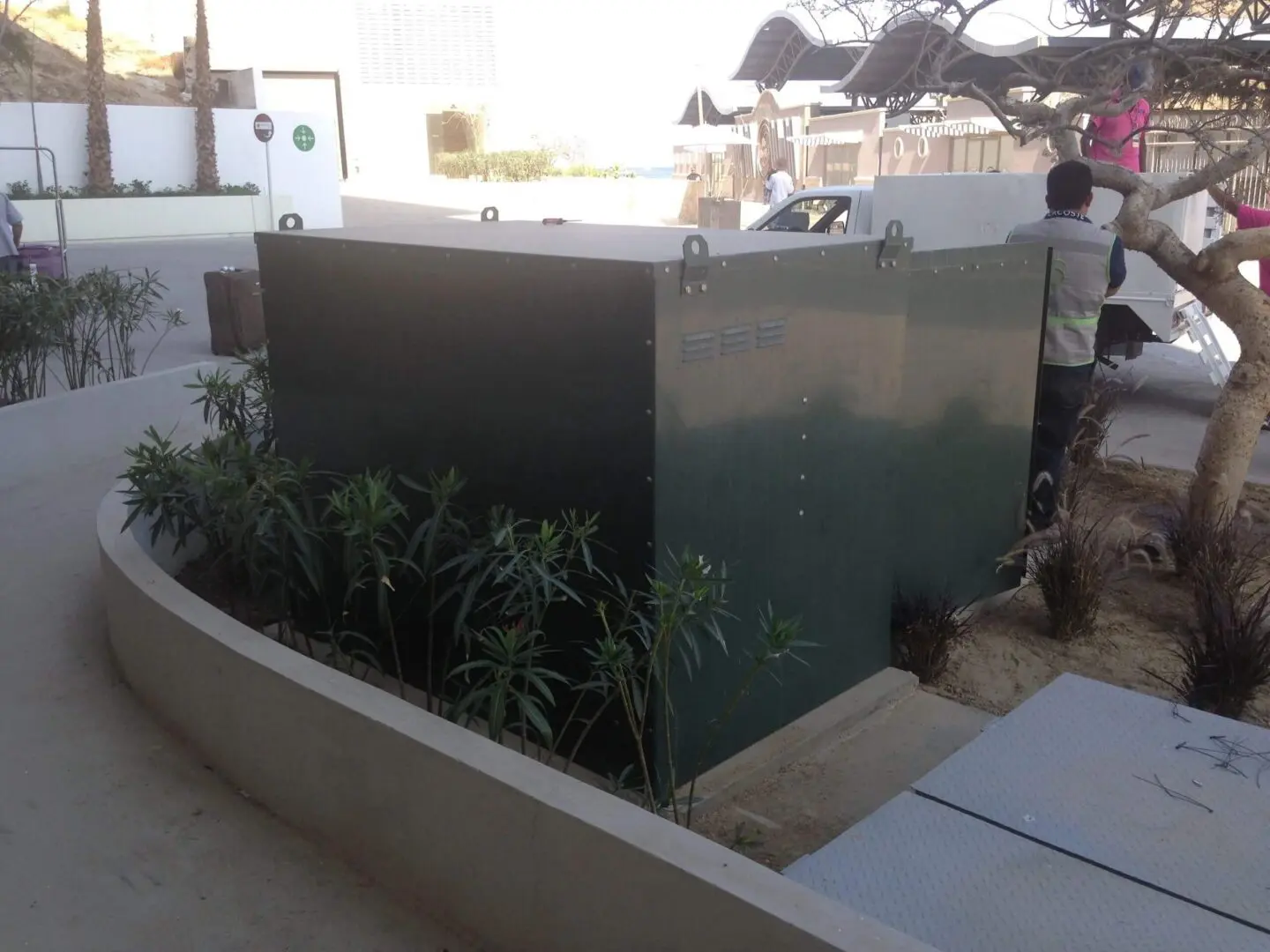

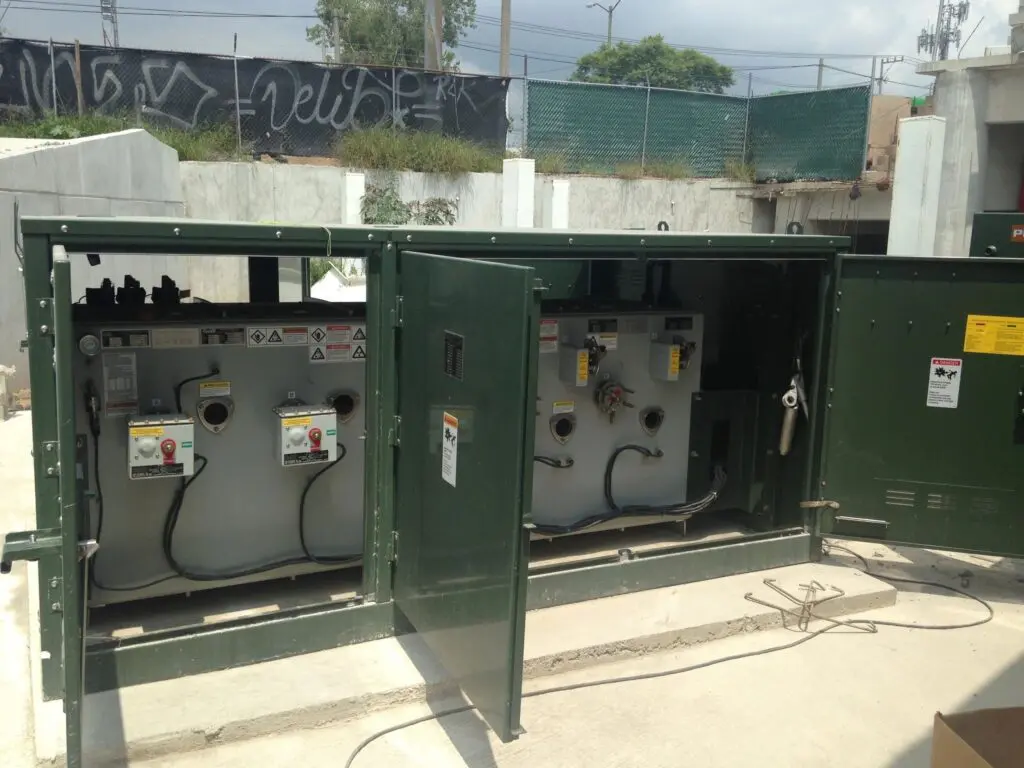

El seccionador tipo pedestal es un equipo que se coloca al nivel del piso y se encuentra protegido por un gabinete que tiene las siguientes características:
- El gabinete puede ser removido sin necesidad de mover el tanque del seccionador.
- Este gabinete puede ser de acero dulce o inoxidable dependiendo la zona donde será instalado.
- En caso de seccionadores telecontrolados este gabinete cuenta con una extensión conocida como “Casa de perro”.
Recuerda que en seccionadores, con normativa ANSI/IEEE, el tanque del seccionador hace que un seccionador pedestal tenga el mismo nivel de hermeticidad que un seccionador sumergible.

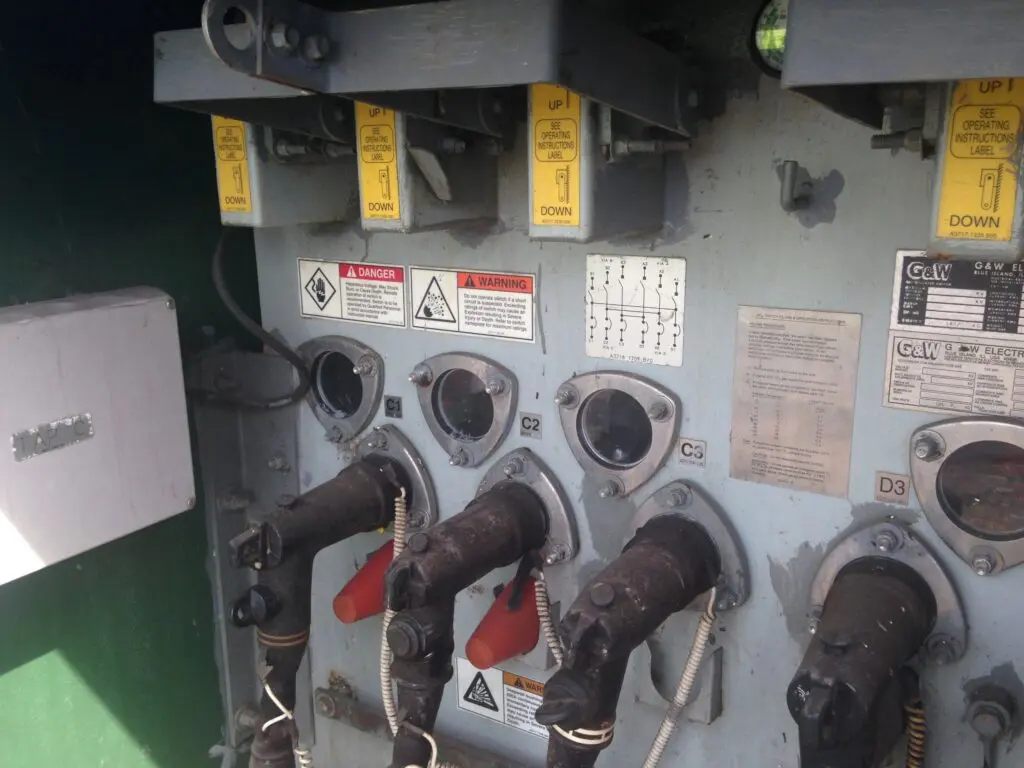

Seccionador con aislamiento en SF6 marca G&W Electric
El seccionador pedestal es un traje a la medida.
Entre las características que puede tener un seccionador tipo pedestal encontramos las siguientes:
- Clase 15 kV, 27 kV y 38 kV.
- Aislamiento en Gas SF6 o aislamiento en sólido dieléctrico.
- Gabinete acero dulce o gabinete acero inoxidable.
- Configuración multivías (2 a 6 vías).
- Seccionamiento en 2 posiciones (abierto y cerrado) o 3 posiciones (abierto, cerrado y aterrizado).
- Opción de boquillas tipo perno (600 A) o boquillas tipo pozo (200 A) para vía fuente y vía carga.
- Operación manual, operación por transferencia automática y operación telecontrolada.
- Comunicación por radio o fibra óptica
Normativa de CFE para Seccionador Pedestal
Para seccionador tipo pedestal hay dos normas basadas en el tipo de aislamiento que se requiera:
- VM000-51 para seccionadores tipo pedestal con aislamiento en gas SF6.
- VM000-74 para seccionadores con aislamiento sólido dieléctrico.
Recuerda que cuando compres un seccionador para CFE debes de pedir que te entreguen tu Sigla03.
Las mejores marcas nos respaldan.
Podemos apoyarte en la configuración de tu equipo y ofrecemos las marcas de seccionador eléctrico tanto Canada Power Products y seccionador trifásico G&W Electric Co.
Los modelos más populares de seccionador pedestal Canada Power Products
Configuraciones típicas de equipo de seccionamiento en pedestal
Estos dispositivos eléctricos en media tensión pueden fabricarse en distintas configuraciones según el número de vías y la arquitectura de la red eléctrica.
Las configuraciones más comunes incluyen:
- 2 vías: utilizadas en sistemas radiales simples.
- 3 vías: típicas en configuraciones de entrada-salida con derivación.
- 4 vías: empleadas en anillos de media tensión con expansión futura.
- 5 y 6 vías: utilizadas en redes urbanas o industriales con mayor complejidad operativa.
En redes subterráneas de media tensión, estos equipos suelen diseñarse para operar en rangos típicos como 15 kV, 27 kV y hasta 35 kV dependiendo del sistema eléctrico y la normativa aplicable.
La selección correcta del número de vías y nivel de tensión depende de:
- Arquitectura de la red (radial o anillo)
- Corriente nominal requerida
- Estrategia de mantenimiento
- Plan de crecimiento del proyecto
Para revisar soluciones comerciales específicas y configuraciones disponibles, visita nuestra página especializada de seccionadores tipo pedestal para redes subterráneas.
