Función del regulador de voltaje: Guía técnica para sistemas eléctricos

La función principal de un regulador de voltaje es mantener la tensión eléctrica dentro de un rango predefinido y seguro en un punto específico del sistema de distribución. Este equipo electromecánico o de estado sólido monitorea y corrige de manera autónoma las fluctuaciones de voltaje, compensando caídas de tensión en líneas largas y variaciones en la demanda. Es un componente crítico para garantizar la calidad, confiabilidad y seguridad del suministro eléctrico.

En los sistemas de media tensión, su operación es indispensable para proteger los activos de la red, mejorar la eficiencia operativa y cumplir con los estándares de calidad de energía exigidos por normativas como las de Comisión Federal de Electricidad (CFE) y estándares internacionales como IEEE.

Qué es un regulador de voltaje y por qué es vital en la red eléctrica

Un regulador de voltaje es un autotransformador con la capacidad de cambiar su relación de transformación de manera automática y bajo carga, con el objetivo de mantener un nivel de tensión de salida constante. En los sistemas de distribución de media y alta tensión, su rol es absolutamente indispensable para compensar tanto las caídas de voltaje que ocurren naturalmente a lo largo de kilómetros de conductores como las variaciones que provocan los cambios constantes en la demanda de energía.

Para entender su función de forma más sencilla, imagínelo como el sistema de control de un proceso industrial. Así como un controlador ajusta una válvula para mantener una presión constante, el regulador de voltaje ajusta su configuración interna para que la tensión permanezca estable, sin importar las perturbaciones que sufra la red.

Su importancia estratégica en la red eléctrica

La estabilidad que aporta un regulador de voltaje es la base para que cualquier sistema eléctrico funcione de manera confiable, desde una gran planta industrial hasta la red de distribución de la Comisión Federal de Electricidad (CFE). Sin una regulación adecuada, los equipos eléctricos quedan expuestos a dos condiciones perjudiciales: la subtensión (voltaje por debajo del nivel nominal) y la sobretensión (voltaje por encima del nivel nominal). Ambas pueden provocar desde fallas catastróficas y paros de producción hasta una reducción drástica en la vida útil de los activos más costosos.

Un voltaje inestable no solo merma el rendimiento de la maquinaria; representa un riesgo directo para la seguridad operativa y, en última instancia, para la continuidad del negocio. Asegurar un suministro estable es una inversión en confiabilidad.

Beneficios clave de una correcta regulación

Cuando se instalan reguladores de voltaje en puntos estratégicos de la red, los beneficios para ingenieros, firmas EPC y usuarios industriales son directos y medibles.

• Protección de activos: Es la primera línea de defensa para motores, transformadores y equipos electrónicos sensibles. Los protege de daños causados por condiciones de tensión anormales.
• Eficiencia operativa: Permite que la maquinaria opere en su punto óptimo de rendimiento y eficiencia energética. Un voltaje correcto evita el sobrecalentamiento de motores y reduce el desperdicio de energía.
• Cumplimiento normativo: Ayuda a que las instalaciones cumplan con estándares de calidad de energía como el IEEE C57.15 y los requisitos técnicos que exige la CFE para la interconexión a su red.
• Reducción de pérdidas técnicas: Al mantener un perfil de voltaje óptimo a lo largo de las líneas de distribución, se minimizan las pérdidas por efecto Joule (I²R), mejorando la eficiencia global del sistema.

En definitiva, la función del regulador de voltaje es un pilar fundamental para la modernización, eficiencia y, sobre todo, la fiabilidad de la infraestructura eléctrica en México.

El funcionamiento interno de un regulador de voltaje, paso a paso

Para comprender la operación de un regulador de voltaje, es necesario visualizarlo como un sistema de control en lazo cerrado. Su trabajo consiste en monitorear continuamente el voltaje de la línea, comparar esta medición con un valor de referencia y ejecutar una acción correctiva si es necesario para mantener la estabilidad del sistema.

El cerebro del equipo es un control microprocesado que recibe una señal de la línea a través de un transformador de potencial (TP) integrado. Este sensor proporciona una medición precisa y en tiempo real del nivel de tensión del sistema.

El momento de la verdad: comparar y decidir

Una vez que el control recibe la lectura del voltaje, la compara con un valor de referencia preestablecido, conocido como setpoint. Este valor es configurado por los ingenieros de la utilidad o de la planta industrial, basado en los requerimientos del sistema y en el cumplimiento de normativas aplicables.

Si la tensión medida se desvía del setpoint y excede un margen de tolerancia definido (conocido como "banda muerta", que previene operaciones innecesarias ante variaciones mínimas), el control inicia una acción correctiva. La desviación puede ser una caída de tensión (subtensión) o un incremento (sobretensión).

La precisión y la velocidad de respuesta del control son críticas. El sistema no solo detecta la desviación, sino que calcula con exactitud cuántos pasos o "taps" debe ajustar para retornar la tensión al rango deseado.

Manos a la obra: el ajuste mecánico

Una vez detectada la desviación, el control emite una orden al mecanismo de accionamiento principal: el cambiador de tomas bajo carga (OLTC, por sus siglas en inglés, On-Load Tap Changer). Este dispositivo es el corazón electromecánico del regulador y opera sobre las derivaciones de un autotransformador.

El OLTC modifica físicamente la conexión dentro del devanado, seleccionando una "toma" o derivación diferente. Al hacerlo, cambia la relación de espiras del autotransformador, lo que a su vez ajusta el voltaje de salida. Este proceso se realiza sin interrumpir el suministro de energía al circuito.

• Para subir el voltaje ('Boost'): Si el voltaje es bajo, el OLTC se mueve para incrementar el número de espiras efectivas en el devanado, elevando así el voltaje de salida.
• Para bajar el voltaje ('Buck'): Si el voltaje es alto, el mecanismo reduce el número de espiras para disminuir el voltaje y proteger los equipos conectados.

Este ciclo de medir, comparar y ajustar es un proceso continuo que asegura una respuesta inmediata y precisa a las variaciones de la línea, convirtiendo al regulador de voltaje en un componente esencial para la estabilidad y seguridad de la red eléctrica.

Comparando los tipos de reguladores de voltaje

No todos los reguladores de voltaje son tecnológicamente iguales. La elección del tipo de regulador es una decisión de ingeniería que impacta directamente la confiabilidad y eficiencia de la red eléctrica, y debe basarse en la aplicación específica y los requerimientos de la carga a proteger.

Para ingenieros en CFE, firmas EPC y la industria, entender las diferencias entre tecnologías es fundamental para diseñar sistemas robustos que cumplan con las normativas y operen de manera óptima. En media tensión, las dos familias principales de reguladores son los electromecánicos y los de estado sólido.

Reguladores electromecánicos o de tipo escalonado

Los reguladores de tipo escalonado, conocidos técnicamente como step-voltage regulators, son la tecnología predominante en los sistemas de distribución de media tensión. Su diseño, basado en un autotransformador con un cambiador de tomas bajo carga (OLTC), ha demostrado su fiabilidad durante décadas.

Son la columna vertebral de la regulación de voltaje en subestaciones y líneas de distribución extensas por sus características técnicas:

• Robustez y durabilidad: Están diseñados para soportar condiciones operativas severas, incluyendo sobrecargas temporales y ambientes hostiles, con una larga vida útil.
• Alta eficiencia: Presentan eficiencias superiores al 99.5%, lo que minimiza las pérdidas de energía durante su operación.
• Alta capacidad de corriente: Pueden manejar corrientes elevadas, haciéndolos ideales para circuitos primarios de distribución que alimentan grandes cargas.

Su principal limitación es la velocidad de respuesta, que es inherentemente más lenta debido a su naturaleza mecánica (del orden de segundos). Sin embargo, para las variaciones de voltaje lentas y graduales, típicas de las redes de distribución, su velocidad es perfectamente adecuada.

Para proyectos de infraestructura de CFE o grandes instalaciones industriales donde la confiabilidad a largo plazo, el bajo costo de ciclo de vida y el cumplimiento con IEC o IEEE son prioritarios, los reguladores de escalones de fabricantes reconocidos como G&W Electric o Hitachi Energy son la opción estándar de la industria.

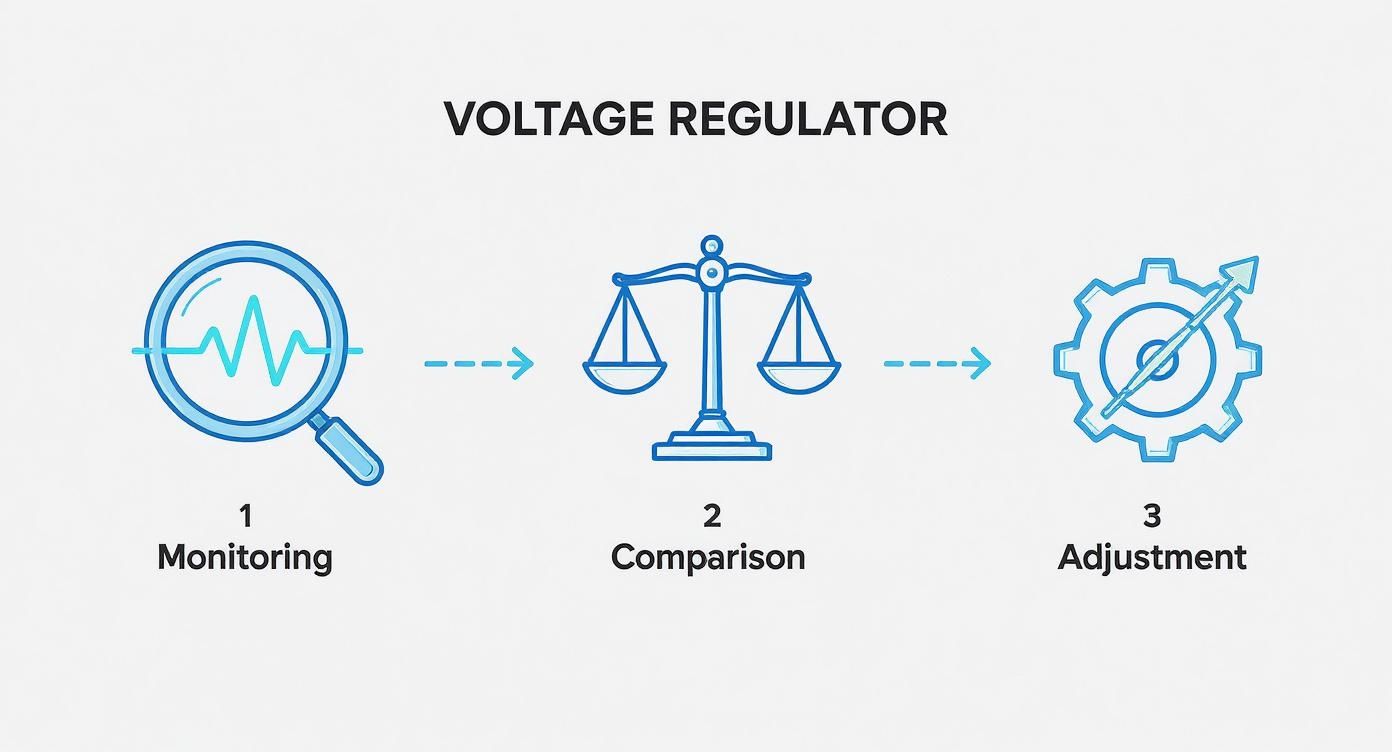

Este diagrama ilustra el ciclo de operación de un regulador para mantener la estabilidad del voltaje.

El proceso es un ciclo de control continuo: monitorea, compara con los parámetros de referencia y, si se detecta una desviación, ejecuta la corrección mecánica o electrónica correspondiente.

Reguladores de estado sólido o electrónicos

A diferencia de los electromecánicos, los reguladores de estado sólido no tienen partes móviles. Utilizan semiconductores de potencia, como tiristores (SCR) o transistores bipolares de puerta aislada (IGBTs), para ajustar el voltaje de forma casi instantánea, con tiempos de respuesta en el orden de milisegundos.

Esta velocidad de reacción los hace indispensables para la protección de cargas críticas y equipos sensibles a las variaciones de voltaje.

Sus ventajas principales son:

• Respuesta ultrarrápida: Corrigen caídas de tensión (sags) y sobretensiones momentáneas al instante.
• Regulación de alta precisión: Ofrecen un control del voltaje sin los "escalones" característicos de los modelos mecánicos, resultando en una tensión de salida mucho más estable.
• Mantenimiento reducido: La ausencia de piezas móviles elimina el desgaste mecánico, disminuyendo drásticamente la necesidad de mantenimiento.

Aunque su costo inicial es superior y su capacidad de soportar sobrecargas es menor que la de los equipos electromecánicos, son la solución ideal para centros de datos, hospitales, laboratorios y plantas de manufactura de alta tecnología, donde la calidad de la energía es un factor crítico no negociable.

A continuación, una tabla comparativa resume las diferencias clave entre ambas tecnologías.

Comparativa de tecnologías de reguladores de voltaje

Tipo de Regulador	Principio de Operación	Velocidad de Respuesta	Aplicación Típica	Ventaja Principal
Electromecánico (de escalones)	Autotransformador con cambiador de tomas mecánico (OLTC).	Lenta (segundos).	Redes de distribución de CFE, subestaciones, grandes cargas industriales.	Robustez, alta eficiencia y gran capacidad de sobrecarga.
Estado Sólido (Electrónico)	Conmutación de semiconductores de potencia (tiristores, IGBTs).	Ultrarrápida (milisegundos).	Cargas críticas: centros de datos, hospitales, laboratorios, manufactura avanzada.	Velocidad de respuesta y regulación de voltaje muy precisa.

La elección de la tecnología no depende de cuál es "mejor" en términos absolutos, sino de un análisis técnico detallado de la aplicación, el tipo de carga a proteger y las condiciones específicas de la red eléctrica.

El desafío del voltaje estable en la red eléctrica de México

Mantener un perfil de voltaje estable a lo largo de la extensa y compleja red eléctrica de México es un desafío de ingeniería y logística de primer nivel. Con miles de kilómetros de líneas de distribución atravesando geografías diversas, las caídas de tensión son una consecuencia física inevitable que impacta la calidad de la energía entregada a usuarios industriales, comerciales y residenciales.

Por esta razón, el regulador de voltaje no es un equipo accesorio, sino un componente estratégico para la estabilidad y confiabilidad del Sistema Eléctrico Nacional (SEN). Estos dispositivos son la primera línea de defensa contra fluctuaciones que pueden provocar desde paros de producción hasta daños en equipos de alto valor.

La red mexicana: un reto de escala y proactividad

La gestión del voltaje es una tarea compleja para el operador del sistema, la Comisión Federal de Electricidad (CFE). La red nacional de transmisión supera los 110,000 km de líneas de alto voltaje, complementada por más de 900,000 km de redes generales de distribución en media y baja tensión. Esta vasta infraestructura la convierte en una de las redes eléctricas más grandes de Latinoamérica. Puede encontrar más sobre la infraestructura eléctrica de México en este enlace.

A pesar de la criticidad del suministro estable, existe una carencia de datos públicos detallados sobre la calidad del voltaje a nivel regional. Esta falta de información subraya la necesidad de que las industrias y los grandes consumidores adopten un enfoque proactivo en la gestión de la calidad de su energía.

Esperar a que una fluctuación de voltaje cause una falla operativa ya no es una estrategia viable. La clave es la anticipación, implementando sistemas de monitoreo y regulación propios para blindar las operaciones contra las variaciones inherentes de la red.

Estrategias para asegurar la continuidad del negocio

Para firmas de ingeniería (EPC), plantas industriales y grandes usuarios, la solución reside en la integración de sistemas de regulación de voltaje en puntos estratégicos de sus instalaciones. Esta inversión no solo asegura el cumplimiento de normativas de CFE y LAPEM, sino que genera beneficios técnicos y económicos tangibles.

• Protección de activos: Un regulador de voltaje salvaguarda maquinaria costosa, como motores y equipos de control, contra los efectos destructivos de las subtensiones y sobretensiones.
• Eficiencia y productividad: Con un voltaje estable, los equipos operan a su máxima eficiencia nominal, lo que se traduce en menor consumo de energía y mayor capacidad de producción.
• Reducción de costos de mantenimiento: Un suministro eléctrico de calidad reduce el estrés térmico y mecánico de los componentes, disminuyendo la frecuencia de averías y, por ende, los costos operativos.

En México, donde la estabilidad de la red puede variar significativamente entre regiones, invertir en soluciones de regulación de voltaje de fabricantes con probada trayectoria como G&W Electric o Hitachi Energy es una decisión estratégica. Más que un gasto, representa una garantía de continuidad operativa.

Cómo seleccionar el regulador de voltaje adecuado

La selección de un regulador de voltaje es una decisión de ingeniería que define la confiabilidad y seguridad de un sistema eléctrico. Una elección incorrecta puede resultar en fallas operativas, daños a equipos costosos y paros no programados. En contraste, un equipo correctamente especificado garantiza una operación estable y eficiente durante décadas.

Este proceso de selección va más allá de comparar capacidades nominales; requiere un análisis profundo de las condiciones de operación y el cumplimiento estricto de las normativas aplicables.

Para los ingenieros de proyecto, personal técnico de CFE o firmas EPC, el proceso inicia con la definición de los parámetros técnicos fundamentales, que aseguran que el equipo no solo funcione, sino que lo haga de manera óptima en campo.

Criterios técnicos que no puedes ignorar

Antes de evaluar marcas o modelos, es imperativo definir los requerimientos del sistema. Estos criterios son la base de cualquier especificación técnica y garantizan que el equipo cumpla su función de regulador de voltaje de manera efectiva.

• Tensión nominal del sistema (kV): El regulador debe ser compatible con el nivel de tensión de la línea donde se instalará, típicamente 13.2 kV, 23 kV o 34.5 kV en las redes de distribución de México.

• Corriente máxima de carga (Amperes): Se debe calcular la corriente máxima demandada por el circuito, seleccionando un regulador con capacidad suficiente y considerando un margen para futuro crecimiento de la carga.

• Rango de regulación necesario: Un rango estándar de ±10% en 32 pasos (16 para subir y 16 para bajar) proporciona la flexibilidad necesaria para corregir la mayoría de las subtensiones y sobretensiones encontradas en las redes de distribución.

• Capacidad de sobrecarga temporal: El equipo debe ser capaz de soportar corrientes de falla por encima de su valor nominal durante breves periodos, una característica esencial para una correcta coordinación de protecciones con otros dispositivos de la red.

Más allá de la ficha técnica: lo que de verdad importa en campo

Una vez cubiertos los parámetros básicos, la selección debe considerar factores operativos y de largo plazo. La robustez del diseño es crítica; el equipo debe estar construido para soportar las condiciones ambientales del sitio, ya sea la corrosión salina en zonas costeras o las temperaturas extremas en regiones desérticas.

La capacidad de integración con sistemas SCADA (Supervisory Control and Data Acquisition) es hoy un requisito estándar. Un regulador moderno debe ser compatible con protocolos de comunicación como DNP3.0 para permitir el monitoreo y control remoto, optimizando la gestión de la red para operadores de CFE o de plantas industriales.

El cumplimiento estricto con normas como IEEE C57.15 es un requisito no negociable. Este estándar define los criterios de diseño, pruebas y rendimiento para reguladores de tensión de tipo escalonado, asegurando que el equipo es seguro, confiable y cumple con las mejores prácticas de la industria a nivel mundial.

Aunque en México no se publican estadísticas detalladas sobre el desempeño de reguladores, la experiencia del sector demuestra que una gestión de voltaje proactiva es fundamental para la calidad del servicio. Análisis del sector energético, como los que se pueden derivar de datos de consumo de INEGI, aunque no miden directamente la calidad del voltaje, sí reflejan la creciente demanda que pone a prueba la infraestructura. Puedes consultar un panorama general en este informe detallado.

Finalmente, optar por proveedores de prestigio como G&W Electric, Hitachi Energy o Arteche minimiza los riesgos del proyecto. Estas marcas, distribuidas en México por especialistas como iTepeyac, no solo ofrecen equipos probados bajo las normas más exigentes, sino que proporcionan el soporte técnico local indispensable para asegurar una inversión segura y duradera.

El regulador: un pilar invisible de nuestra red eléctrica

El regulador de voltaje es mucho más que un simple dispositivo de corrección; es un guardián silencioso de la red que garantiza la confiabilidad, seguridad y eficiencia del sistema eléctrico. Su función de mantener una tensión constante protege activos de alto valor, mejora la calidad de la energía y contribuye a construir una red más resiliente y preparada para los desafíos futuros.

Esta estabilidad es aún más crítica con la creciente integración de energías renovables. La naturaleza intermitente de la generación solar y eólica introduce variaciones de voltaje que requieren una respuesta ágil y precisa por parte de los reguladores para mantener el equilibrio de la red y la continuidad del suministro.

Fabricantes de primer nivel como G&W Electric y Hitachi Energy, representados en México por expertos como iTepeyac, ofrecen soluciones de regulación que no solo cumplen, sino que superan las normativas de CFE y los estándares internacionales (IEC, IEEE).

Estas tecnologías son aliados estratégicos para CFE, la industria nacional y las firmas de ingeniería que trabajan para fortalecer la infraestructura eléctrica de México.

En última instancia, el objetivo es claro: asegurar un suministro de energía de alta calidad, confiable y sin interrupciones para todos los usuarios.

Preguntas frecuentes sobre reguladores de voltaje

Para concluir, abordamos algunas de las preguntas técnicas más comunes sobre la función del regulador de voltaje que surgen en el ámbito profesional.

¿Cuál es la diferencia entre un regulador y un transformador con cambiador de tomas?

Aunque ambos dispositivos utilizan un cambiador de tomas, su función y autonomía son distintas. Un regulador de voltaje es un equipo especializado cuya única misión es mantener la tensión de salida estable en un punto específico de la red de forma automática.

Un transformador de potencia con OLTC, en cambio, es un componente multifuncional. Su cambiador de tomas se utiliza para objetivos de control más amplios del sistema, como la gestión de flujos de potencia a nivel de subestación, y su operación suele estar supeditada a un sistema de control centralizado, no siendo autónomo como el regulador.

¿Qué mantenimiento requiere un regulador de tipo escalonado?

El mantenimiento se centra en el mecanismo del cambiador de tomas y el aceite dieléctrico. Las tareas clave incluyen:

• Inspecciones visuales periódicas: Detección de fugas, corrosión o daños externos.
• Análisis fisicoquímico y de gases disueltos en el aceite: Para verificar que el aceite conserva sus propiedades dieléctricas y de enfriamiento.
• Inspección del mecanismo del OLTC: Revisión de contactos y componentes móviles, cuyo desgaste depende del número de operaciones.

La frecuencia del mantenimiento está directamente relacionada con el número de operaciones del cambiador de tomas. Se deben seguir siempre las recomendaciones del fabricante.

¿Afecta la energía renovable la necesidad de regulación de voltaje?

Sí, de manera significativa. La generación fotovoltaica y eólica es inherentemente variable, lo que provoca fluctuaciones de voltaje más rápidas y frecuentes en la red. Un aumento súbito en la generación puede causar sobretensiones, mientras que una caída (ej. por nubosidad) puede generar subtensiones.

Esta variabilidad hace que los reguladores de voltaje sean más importantes que nunca. Se requieren controles inteligentes y respuestas rápidas para estabilizar la red y asegurar que la calidad de la energía no se vea comprometida por la intermitencia de las fuentes renovables.

---

Para proyectos que requieren máxima confiabilidad y cumplimiento estricto con las normativas de CFE, en iTepeyac ofrecemos soluciones de regulación de voltaje de fabricantes líderes. Conozca nuestro portafolio de equipos y soporte técnico especializado.
