Reguladores de voltaje tipos: guía técnica para sistemas eléctricos

Un regulador de voltaje es un equipo fundamental diseñado para mantener un nivel de tensión constante en la salida de un sistema de distribución eléctrica, independientemente de las fluctuaciones en la carga o en la tensión de entrada. En el contexto de sistemas de media y alta tensión, la selección entre los tipos de reguladores de voltaje —principalmente electromecánicos y estáticos (de estado sólido)— es una decisión de ingeniería crítica que impacta directamente la confiabilidad, seguridad y eficiencia operativa de la red, así como la vida útil de los equipos conectados.

¿Por qué un voltaje estable es crucial para la industria?

En un entorno industrial y de servicios públicos, donde la red eléctrica está sujeta a variaciones constantes, un voltaje inestable no es una simple molestia, sino una amenaza directa a la continuidad operativa y la rentabilidad. Las fluctuaciones, caídas de tensión (sags) y sobretensiones transitorias (swells) pueden causar daños severos en maquinaria de alto costo, sistemas de control automatizado y componentes electrónicos sensibles.

Esta inestabilidad tiene implicaciones técnicas y financieras. Un voltaje inadecuado provoca sobrecalentamiento en motores, fallas en componentes electrónicos y una reducción drástica de la vida útil de los activos. Para cualquier ingeniero de proyectos, gerente de planta o responsable de mantenimiento en empresas de energía, EPC o grandes industrias, implementar una solución de regulación de voltaje no es una opción, sino un requisito técnico indispensable. Su función es crítica para:

• Proteger activos de alto valor: Salvaguardar equipos sensibles como PLCs, variadores de frecuencia, transformadores y sistemas SCADA de fallas prematuras.
• Asegurar la continuidad operativa: Prevenir paros de producción no planificados que generan pérdidas económicas significativas.
• Cumplir con estándares normativos: Mantener la calidad de la energía dentro de los parámetros exigidos por normativas como CFE LAPEM, IEC y IEEE, garantizando la seguridad y compatibilidad del sistema.

Un suministro eléctrico estable no es un lujo, es un pilar para la competitividad industrial. Ignorar las variaciones de voltaje es exponer la infraestructura a fallos catastróficos y tiempos muertos inaceptables.

Al momento de seleccionar un regulador de voltaje, el análisis se centra en dos tecnologías principales: la electromecánica y la estática. Ambas buscan estabilizar la tensión, pero su principio de funcionamiento, velocidad de respuesta y aplicaciones ideales son fundamentalmente distintas. La elección correcta depende de la sensibilidad de la carga a proteger y de la velocidad de corrección requerida para mitigar las fallas.

En México, donde las redes eléctricas pueden presentar variaciones significativas, el regulador adecuado es una necesidad imperativa. Sectores con maquinaria de precisión o localizados en áreas con infraestructura eléctrica saturada dependen de estos equipos para su operación. Para profundizar en el panorama de la calidad de energía en el país, este análisis sectorial de Grupo Industronic ofrece una excelente perspectiva.

¿Cómo funcionan los reguladores electromecánicos?

Los reguladores electromecánicos son la tecnología probada en campo, consolidada a lo largo de décadas en sistemas de distribución. Su operación se basa en componentes físicos en movimiento, típicamente un cambiador de taps bajo carga (OLTC) o un servomotor que ajusta la posición de un autotransformador. Este mecanismo se desplaza físicamente entre distintas tomas para compensar una caída o un aumento de tensión.

Este diseño, aunque conceptualmente simple, es reconocido por su excepcional robustez y su capacidad para manejar altas corrientes y sobrecargas severas. Su construcción resistente los convierte en una solución confiable y de costo efectivo para aplicaciones generales de media tensión. Sin embargo, su principal limitación es la velocidad, con tiempos de respuesta que se miden en segundos o ciclos de red, lo cual es insuficiente para proteger equipos electrónicos modernos de alta sensibilidad.

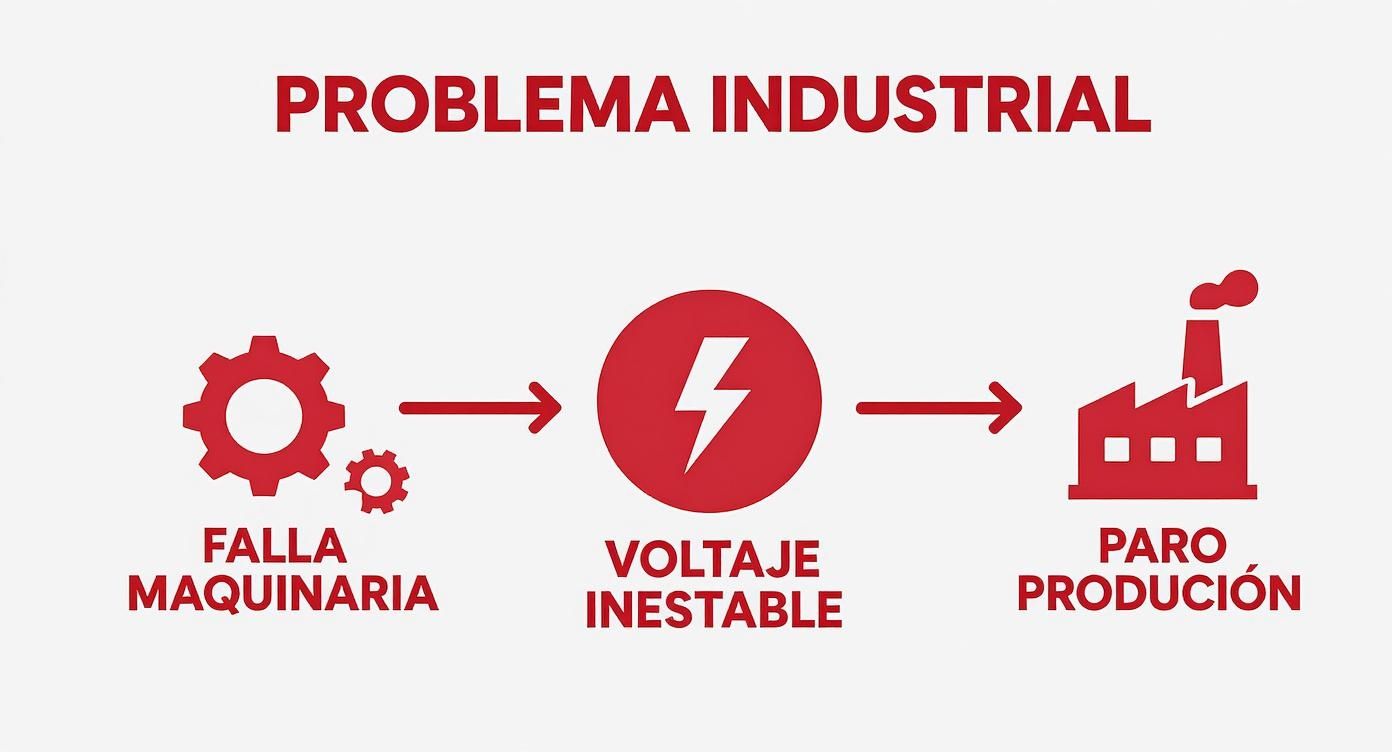

El siguiente gráfico ilustra cómo una tensión inestable puede generar una cascada de problemas en una operación industrial, desde fallas de equipos hasta costosos paros operativos.

Como se observa, una mala calidad de la energía no es un problema aislado, sino un factor que impacta directamente en la productividad y rentabilidad del negocio.

La precisión quirúrgica de los reguladores estáticos

En contraste, los reguladores estáticos, o de estado sólido, representan un avance tecnológico significativo. La principal diferencia es que carecen por completo de partes móviles, lo que elimina el desgaste mecánico y reduce drásticamente los requerimientos de mantenimiento.

Su funcionamiento se basa en la electrónica de potencia. En lugar de un conmutador mecánico, emplean componentes semiconductores como tiristores (SCRs) para conmutar entre las tomas del transformador. Estos actúan como interruptores digitales ultrarrápidos, ejecutando ajustes de voltaje de forma casi instantánea.

Esta tecnología moderna ofrece ventajas técnicas claras:

• Velocidad de respuesta superior: Corrigen variaciones de tensión en milisegundos, un factor crucial para proteger equipos extremadamente sensibles como servidores, maquinaria CNC o sistemas de control automatizado complejos.
• Alta precisión: Proporcionan una regulación de voltaje mucho más fina y estable, ideal para cumplir con los estándares de calidad de energía más estrictos.
• Mayor vida útil y confiabilidad: La ausencia de fricción y desgaste mecánico se traduce en una durabilidad y fiabilidad operativa superiores a largo plazo.

Para clarificar las diferencias, la siguiente tabla comparativa resume los atributos clave de cada tecnología.

Comparativa rápida de tecnologías de regulación de voltaje

Característica	Regulador Electromecánico	Regulador Estático (Estado Sólido)
Principio de operación	Partes móviles (cambiador de tomas)	Electrónica de potencia (tiristores/SCRs)
Velocidad de respuesta	Lenta (segundos o ciclos)	Ultrarrápida (milisegundos)
Mantenimiento	Periódico (desgaste mecánico)	Mínimo o nulo
Precisión	Estándar (±2% a ±5%)	Alta (±1% o menos)
Costo inicial	Más bajo	Más alto
Ideal para	Cargas robustas, distribución general	Cargas críticas, electrónica sensible, TI

En resumen, mientras un regulador electromecánico es la solución robusta para la red de distribución general, el regulador estático es el componente de alta precisión requerido por las cargas críticas de la industria moderna.

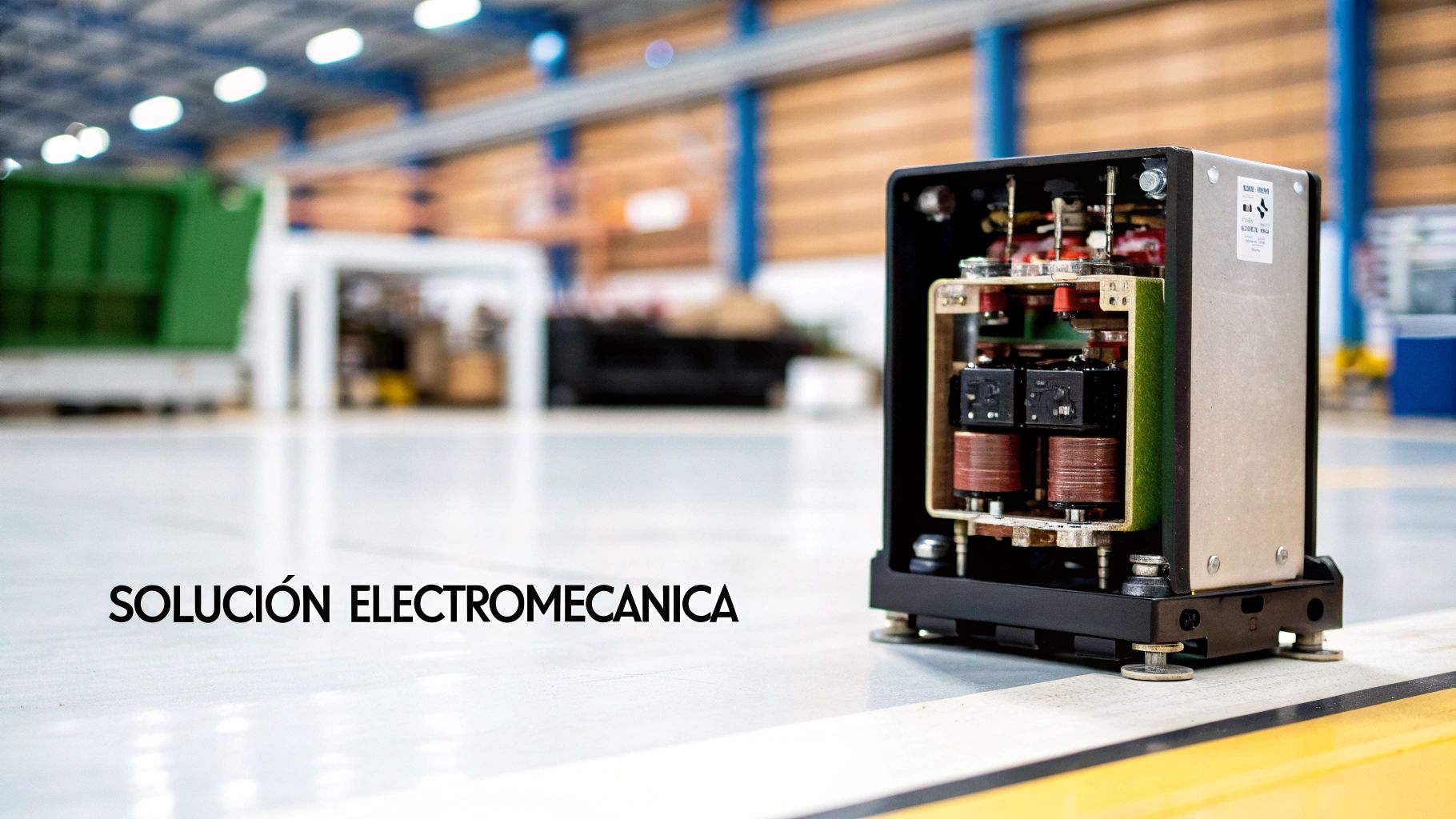

Reguladores electromecánicos: la solución robusta y de confianza

En sistemas de distribución de media y alta tensión, los reguladores de voltaje electromecánicos son un estándar de la industria. Durante décadas, han sido la columna vertebral de la infraestructura eléctrica por su diseño orientado a la máxima durabilidad en entornos industriales exigentes.

Su funcionamiento se basa en un mecanismo físico, como un cambiador de tomas bajo carga (OLTC) o un sistema de servomotor con escobillas, que modifica el punto de conexión dentro de un autotransformador. Al hacerlo, ajusta la relación de transformación para elevar o reducir la tensión de salida, contrarrestando eficazmente las variaciones de la red. Es una solución directa, probada y efectiva.

Sus puntos fuertes y lo que hay que tener en cuenta

La principal ventaja de un regulador electromecánico es su robustez. Están diseñados para manejar corrientes elevadas y soportar sobrecargas significativas sin comprometer su integridad. Esta resiliencia los ha consolidado como el estándar en subestaciones de distribución y grandes complejos industriales, donde la fiabilidad a largo plazo es un requisito no negociable.

Gracias a su construcción mecánica sobredimensionada, estos reguladores son la opción preferida en aplicaciones de CFE y proyectos de infraestructura donde las condiciones operativas son extremas y el mantenimiento debe ser programado y predecible.

Sin embargo, su naturaleza mecánica implica ciertas limitaciones. Al depender de partes móviles, su tiempo de respuesta no es instantáneo, requiriendo segundos o varios ciclos de red para corregir una fluctuación. Si bien esto es aceptable para la estabilidad general de la red, puede ser insuficiente para equipos electrónicos sensibles que demandan una respuesta más rápida.

A continuación, un resumen de las ventajas y limitaciones de esta tecnología:

• Ventaja – Costo competitivo: Suelen tener un costo de adquisición más bajo, lo que los hace atractivos para proyectos con presupuestos definidos que requieren manejar alta potencia.
• Ventaja – Durabilidad legendaria: Con un mantenimiento adecuado, estos equipos pueden operar de manera fiable durante décadas, representando una inversión a largo plazo.
• Limitación – Mantenimiento periódico: Los componentes móviles, como contactos y escobillas, están sujetos a desgaste mecánico, lo que exige un programa de mantenimiento preventivo para asegurar su correcto funcionamiento.
• Limitación – Velocidad de respuesta: Su tiempo de corrección es adecuado para la estabilidad de la red general, pero no para proteger cargas críticas que pueden ser afectadas por micro-variaciones de voltaje.

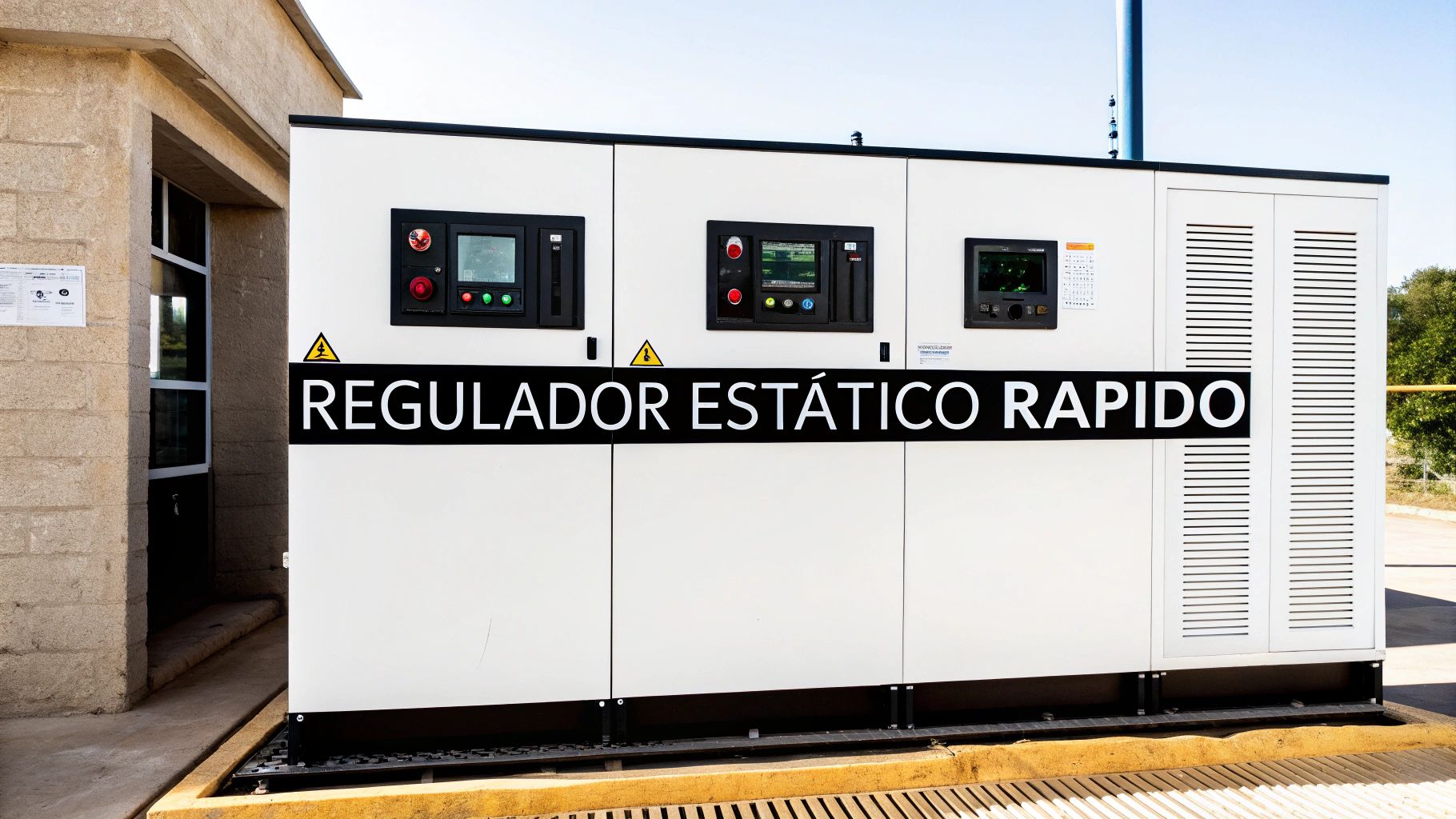

Reguladores estáticos: la velocidad que protege sus equipos más valiosos

Cuando la velocidad de respuesta es tan crítica como la estabilidad de la tensión, los reguladores estáticos son la solución tecnológica superior. Representan la evolución de los reguladores tradicionales, eliminando las partes móviles para lograr un rendimiento excepcional en diseño y operación.

Su principio de funcionamiento reside en componentes de estado sólido, como tiristores (SCRs) o transistores IGBT, que actúan como interruptores electrónicos de alta velocidad. Estos semiconductores seleccionan la toma adecuada de un transformador en fracciones de segundo, corrigiendo la tensión de forma casi instantánea.

La diferencia fundamental es la velocidad. La corrección se realiza en milisegundos, una capacidad de respuesta vital para equipos de alto costo o extremadamente sensibles, donde una mínima fluctuación podría resultar en daños irreparables o la interrupción de un proceso productivo clave.

¿Dónde brillan realmente estos reguladores?

La inversión en un regulador estático se justifica en aplicaciones donde el costo de una falla supera con creces el costo del equipo de protección. Sus aplicaciones incluyen:

• Maquinaria CNC y robótica industrial: Protegen los sistemas de control electrónico que coordinan movimientos con precisión micrométrica.
• Centros de datos y servidores: Son la primera línea de defensa para garantizar la continuidad del servicio y prevenir la pérdida o corrupción de datos.
• Equipos médicos de alta tecnología: Aseguran el funcionamiento ininterrumpido de tomógrafos y sistemas de resonancia magnética, donde una tensión inestable podría comprometer un diagnóstico.
• Infraestructura de telecomunicaciones: Mantienen la integridad de la señal y la operatividad de los equipos que soportan las redes de comunicación.

La ausencia de partes móviles no solo implica velocidad, sino también una vida útil extendida y requerimientos de mantenimiento casi nulos. Al eliminar el desgaste por fricción, los reguladores estáticos ofrecen una fiabilidad superior y una regulación de voltaje precisa y constante a lo largo del tiempo.

Aunque su costo inicial es mayor, el análisis de riesgo-beneficio favorece a esta tecnología en aplicaciones industriales modernas. Su capacidad para reaccionar en menos de un ciclo de red los convierte en una protección indispensable contra las anomalías de la red eléctrica, cumpliendo con los estándares más rigurosos de la industria, como IEEE e IEC.

¿Cómo elegir el regulador de voltaje ideal para tu proyecto?

La selección de un regulador de voltaje es un análisis de ingeniería que busca garantizar la protección y continuidad de activos críticos. Para tomar la decisión correcta, es necesario evaluar una serie de factores técnicos clave, tal como lo haría un ingeniero de aplicaciones en un proyecto de alta especificación.

El punto de partida es siempre una comprensión profunda de la carga a proteger, no solo en términos de potencia, sino también de su naturaleza y sensibilidad.

Factores críticos que debes evaluar

La selección óptima es un equilibrio entre los requerimientos técnicos y las condiciones operativas del sitio. Utilice estos puntos como guía principal:

• Capacidad de potencia (kVA): Calcule la carga total que el regulador debe soportar, considerando los picos de arranque de motores y las proyecciones de crecimiento futuro. Un correcto dimensionamiento es clave para prevenir sobrecargas y fallas.

• Velocidad de corrección: Determine la tolerancia de sus equipos a las fluctuaciones de tensión. ¿Una corrección en segundos (electromecánica) es suficiente, o una variación de milisegundos podría dañar componentes electrónicos sensibles, requiriendo una solución estática de alta velocidad?

• Rango de regulación: Analice el historial de calidad de energía en su ubicación. En zonas con redes eléctricas inestables, se requiere un regulador con un rango de corrección amplio, como ±15%, para gestionar eficazmente las variaciones de tensión.

En México, la calidad del suministro eléctrico, gestionado históricamente por la Comisión Federal de Electricidad (CFE), presenta desafíos particulares. La distancia a las subestaciones y el estado de la infraestructura local pueden generar fluctuaciones que hacen del regulador un componente indispensable. Para entender mejor este contexto, puede explorar la historia de la energía eléctrica en México.

Finalmente, el cumplimiento normativo es crucial. Asegúrese de que el regulador cumpla con los estándares aplicables a su proyecto, como los de CFE, LAPEM, IEC e IEEE. Esto no solo proporciona tranquilidad, sino que garantiza la seguridad y la compatibilidad con la red eléctrica.

Conclusión: Invertir en la solución adecuada para la calidad de la energía

Como hemos analizado en esta guía, seleccionar el tipo de regulador de voltaje adecuado es una decisión estratégica que protege la confiabilidad y eficiencia de toda la operación. No existe una solución universal; la clave reside en un análisis técnico detallado de la carga específica y las condiciones de la red.

Invertir en la regulación de voltaje correcta no es un gasto, es una inversión directa en la continuidad del negocio y en la protección de activos de alto valor.

Fabricantes líderes como G&W Electric, Hitachi Energy, Arteche y ABB ofrecen portafolios de soluciones probadas en campo. Sus reguladores están diseñados para cumplir y superar los estándares más exigentes de la industria, incluyendo las normativas IEC, IEEE y los requisitos de CFE.

La recomendación final es siempre consultar a un especialista para evaluar sus necesidades técnicas. Solo así se puede garantizar que su infraestructura eléctrica no solo opere de manera confiable hoy, sino que esté preparada para los desafíos del futuro, asegurando un suministro de energía estable y seguro en todo momento.

Resolviendo dudas: Preguntas frecuentes sobre reguladores de voltaje

Durante el proceso de selección de un regulador de voltaje, surgen preguntas técnicas recurrentes. Aclarar estas dudas es fundamental para tomar una decisión informada que proteja activos valiosos. A continuación, abordamos algunas de las consultas más comunes de ingenieros y gerentes de planta.

¿Qué tanto mantenimiento necesita un regulador estático comparado con uno electromecánico?

Esta es una de las diferencias más significativas a nivel operativo. Un regulador estático, al carecer de partes móviles, tiene requerimientos de mantenimiento mínimos, limitándose a inspecciones visuales periódicas y limpieza de polvo para asegurar una ventilación adecuada.

En contraste, un regulador electromecánico requiere un programa de mantenimiento preventivo definido. Los componentes sujetos a desgaste mecánico, como las escobillas, los contactos o el aceite del cambiador de tomas, deben ser inspeccionados y reemplazados periódicamente para garantizar una operación fiable a largo plazo.

¿Un regulador de voltaje me sirve si se va la luz?

Es crucial entender esta distinción: no. La función de un regulador es acondicionar la tensión, es decir, estabilizar las variaciones (altas y bajas) provenientes de la red para entregar una tensión constante a los equipos.

Si ocurre una interrupción total del suministro (apagón), el regulador no puede generar energía. Para esa contingencia, el equipo necesario es un Sistema de Alimentación Ininterrumpida (SAI o UPS), el cual proporciona respaldo de energía mediante baterías cuando el suministro principal falla.

Para la protección de equipos críticos —como maquinaria CNC, dispositivos médicos de alta precisión o sistemas de laboratorio—, el regulador estático es la solución técnica superior. Su capacidad de respuesta en milisegundos y su alta precisión protegen la electrónica sensible de micro-variaciones que un equipo electromecánico no podría corregir.

---
