Diferencia entre regulador y no break: guía para selección en aplicaciones de media y alta tensión

La principal diferencia entre un regulador y un no break radica en su función crítica dentro de un sistema eléctrico. Un regulador de voltaje actúa como un filtro de precisión, estabilizando la tensión de entrada para proteger equipos sensibles contra sobretensiones y caídas, asegurando el cumplimiento de los parámetros operativos. Por otro lado, un Sistema de Alimentación Ininterrumpida (UPS o no break) es una solución integral que no solo regula la tensión, sino que proporciona respaldo de energía inmediato a través de sus baterías internas durante un corte de suministro, garantizando la continuidad operativa de procesos críticos.

Entendiendo la protección eléctrica fundamental

Para ingenieros y gestores de infraestructura en plantas industriales, subestaciones o centros de datos, la selección de equipos de protección eléctrica es una decisión estratégica que impacta directamente en la confiabilidad, seguridad y disponibilidad de los activos. La elección no se basa en determinar cuál es "mejor", sino en identificar la solución técnica que resuelve una falla eléctrica específica, en cumplimiento con normativas como las de CFE, IEC e IEEE.

Un regulador de voltaje y un Sistema de Alimentación Ininterrumpida (SAI), comúnmente conocido como no break o UPS, abordan diferentes tipos de anomalías en la calidad de la energía, aunque superficialmente sus funciones puedan parecer similares.

¿Qué hace exactamente un regulador de voltaje?

Un regulador de voltaje es un dispositivo diseñado para mantener un nivel de tensión constante en su salida, independientemente de las fluctuaciones en la línea de entrada. Su función principal es corregir variaciones comunes en redes industriales o comerciales, protegiendo equipos sensibles del desgaste prematuro y fallas operativas.

• Estabilización de Tensión: Corrige activamente sobretensiones y caídas de tensión (subtensión).
• Protección de Activos: Previene daños en componentes electrónicos sensibles, como PLCs, sistemas de medición y control.
• Aplicaciones: Ideal para equipos que toleran una interrupción del suministro pero son vulnerables a la inestabilidad del voltaje.

Es crucial entender que la función de un regulador cesa en el momento de un apagón total; no posee capacidad de respaldo energético.

¿Y un no break?

El no break o UPS ofrece una solución de protección más completa. Además de regular el voltaje, su característica distintiva es el respaldo de energía mediante un banco de baterías interno. Ante una interrupción del suministro, el UPS conmuta instantáneamente a su fuente de energía interna, asegurando que los equipos conectados continúen operando sin interrupción alguna.

• Continuidad Operativa: Garantiza el funcionamiento ininterrumpido durante apagones, microcortes y otras fallas eléctricas.
• Calidad de Energía: Los modelos avanzados (doble conversión) aíslan completamente la carga de la red, suministrando una onda senoidal pura y estable.
• Aplicaciones Críticas: Indispensable para servidores, sistemas SCADA, equipos de telecomunicaciones e instrumentación médica, donde una interrupción, por breve que sea, resulta inaceptable.

Comparativa de funciones esenciales

La siguiente tabla resume las capacidades y aplicaciones de cada equipo, facilitando la toma de decisiones basada en el nivel de criticidad de la carga a proteger.

Función Clave	Regulador de Voltaje	No Break (UPS)
Protección Primaria	Estabiliza fluctuaciones de voltaje (altos y bajos).	Suministra energía de respaldo durante apagones.
Respaldo de Batería	No, no contiene baterías.	Sí, es su función principal.
Caso de Uso Ideal	Equipos sensibles a variaciones de tensión, pero que toleran apagones.	Sistemas críticos que requieren operación continua (servidores, PLCs).
Continuidad Operativa	No garantiza la continuidad.	Sí, garantiza el funcionamiento ininterrumpido.

En resumen, si el problema principal son las variaciones de tensión, un regulador es la solución técnica adecuada. Si un apagón, por mínimo que sea, compromete la operación, los datos o la seguridad, un no break es la única opción viable. Explorar las tendencias en protección energética permite tomar decisiones mejor informadas, alineadas con los avances del sector.

Un vistazo técnico al regulador de voltaje

El regulador de voltaje es un componente fundamental para asegurar la calidad de la energía en equipos sensibles. Su función no es generar energía, sino acondicionarla, estabilizando la tensión para proteger los dispositivos contra el daño progresivo causado por fluctuaciones eléctricas.

El núcleo de su diseño es un autotransformador con múltiples derivaciones (taps), gestionado por un circuito de control electrónico. Este circuito monitorea continuamente la tensión de entrada. Al detectar una sobretensión o una caída de tensión, activa relevadores o elementos de estado sólido para seleccionar la derivación del transformador que corrija la anomalía y estabilice la salida.

Cómo funcionan las correcciones "buck" y "boost"

El mecanismo de ajuste se conoce técnicamente como "buck" y "boost".

• Buck (Reducción): Si la tensión de entrada es demasiado alta, el regulador la reduce para llevarla al nivel nominal.
• Boost (Elevación): Si la tensión de entrada es demasiado baja, el regulador la eleva para compensar la caída.

El objetivo es mantener la tensión de salida dentro de una ventana segura, típicamente ±10% del valor nominal, según estándares industriales. Aunque la corrección no es instantánea, su velocidad es suficiente para proteger equipos que, paradójicamente, pueden soportar mejor un apagón súbito que el estrés acumulativo de un voltaje inestable.

Las tecnologías detrás del regulador y por qué importan

La tecnología interna del regulador define su velocidad de respuesta, precisión y aplicaciones idóneas. Comprender la diferencia entre un regulador y un no break implica conocer estas arquitecturas.

• Reguladores con relevadores: Utilizan interruptores electromecánicos para conmutar entre las derivaciones del transformador. Son una solución costo-efectiva con un tiempo de respuesta medido en milisegundos, adecuados para cargas de oficina y comerciales.
• Reguladores de estado sólido (ferrorresonantes y electrónicos): Emplean semiconductores (tiristores, IGBTs) en lugar de partes móviles. Ofrecen una conmutación mucho más rápida, precisa y silenciosa, haciéndolos ideales para equipos de misión crítica como instrumentación de laboratorio, sistemas de control industrial y equipos médicos que no toleran retardos en la corrección.

Un regulador de relevadores puede tardar de 4 a 16 milisegundos en actuar, suficiente para equipos de TI estándar. Sin embargo, para un sistema de automatización donde la sincronización es crítica, un regulador de estado sólido con una respuesta inferior a un ciclo de onda (<8.3 ms a 60 Hz) no es un lujo, sino un requisito técnico.

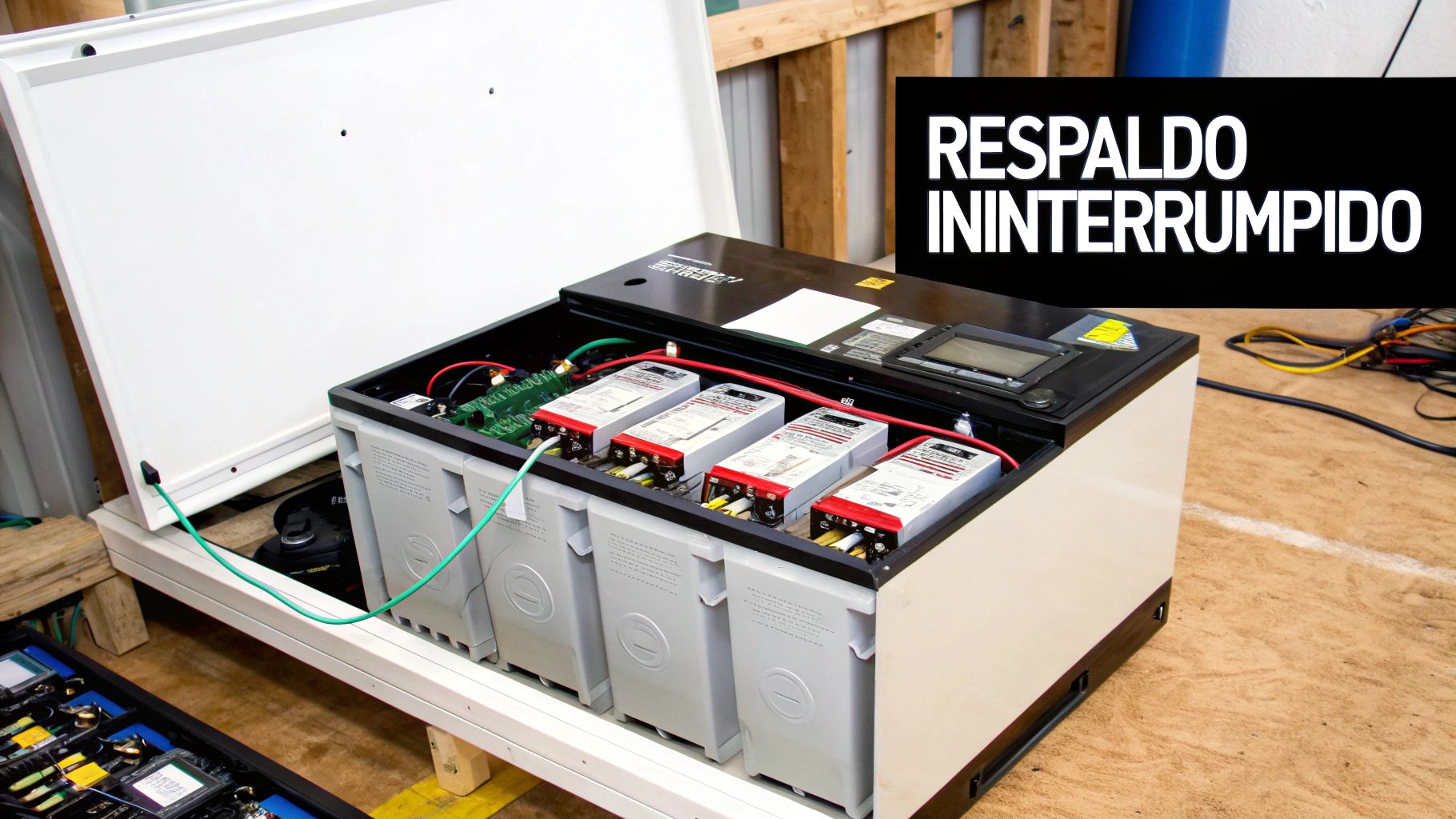

El mecanismo de un sistema no break (UPS)

Mientras un regulador se enfoca en la "limpieza" del voltaje, un sistema no break o UPS garantiza la continuidad absoluta de la operación. Su función es asegurar que las cargas críticas nunca experimenten una interrupción del suministro. Para ello, su arquitectura se compone de tres elementos clave que operan de forma sincronizada.

• Rectificador: Convierte la corriente alterna (CA) de la red eléctrica en corriente directa (CD) para cargar y mantener el banco de baterías.
• Banco de baterías: Almacena la energía en forma de CD, lista para ser utilizada en el instante en que se detecta una falla en el suministro principal. La capacidad de este banco (en Amper-hora) determina el tiempo de respaldo.
• Inversor: Cuando se produce un corte de energía, el inversor toma la corriente directa de las baterías y la convierte nuevamente en una corriente alterna estable y de alta calidad (onda senoidal pura) para alimentar las cargas conectadas.

Topologías clave y su impacto en la protección

La interacción entre estos componentes define la topología del UPS, que determina el nivel de protección y el tiempo de transferencia.

• Standby (Off-line): El diseño más básico. La carga se alimenta directamente de la red y, ante una falla, un conmutador transfiere la alimentación a la batería. Este cambio implica un tiempo de transferencia de 4 a 8 ms, que puede ser inaceptable para equipos muy sensibles.
• Línea Interactiva: Mejora el diseño standby al incluir un autotransformador que regula activamente las variaciones de voltaje sin recurrir a la batería, prolongando su vida útil. El inversor se activa solo durante apagones completos, ofreciendo un excelente balance entre costo y protección.
• Doble Conversión (On-line): Es la topología de máxima protección. La carga siempre se alimenta a través del inversor, que regenera continuamente una onda senoidal perfecta. Esto aísla completamente los equipos de cualquier perturbación de la red, logrando un tiempo de transferencia de cero milisegundos.

Para aplicaciones de misión crítica como centros de datos, sistemas de control de procesos o equipos de telecomunicaciones, la topología de doble conversión es un requisito indispensable, pues garantiza una calidad de energía superior y una fiabilidad absoluta, en línea con los estándares más exigentes de la industria.

Análisis detallado: Regulador vs. No Break en el campo técnico

La selección de un equipo de protección eléctrica requiere un análisis de las especificaciones técnicas que definen su rendimiento. Consultar las fichas técnicas de fabricantes de prestigio como G&W Electric o ABB permite comprender las diferencias funcionales clave.

Es en este análisis donde la diferencia entre un regulador y un no break se vuelve cuantificable. Un regulador se destaca por su capacidad de manejar amplias variaciones de voltaje, mientras que un no break se define por su capacidad para garantizar la continuidad operativa sin interrupciones.

Tiempo de respuesta y rango de regulación

El tiempo de respuesta es un parámetro crítico. Un regulador de voltaje basado en relevadores puede tardar entre 4 y 16 milisegundos en conmutar. Aunque es rápido, introduce una ventana de riesgo para cargas extremadamente sensibles.

En contraste, un no break de topología doble conversión (on-line) tiene un tiempo de transferencia de cero milisegundos. Esto se debe a que la carga se alimenta perpetuamente desde el inversor, aislándola completamente de la red de entrada y eliminando cualquier microcorte durante la transición a baterías.

El rango de regulación define la ventana de voltaje de entrada que el equipo puede corregir. Un regulador de alta calidad puede manejar rangos amplios, por ejemplo, de 85V a 145V, para mantener una salida estable de 120V, lo cual es vital en entornos con suministro eléctrico inestable.

Para aplicaciones críticas como servidores, equipos médicos o de telecomunicaciones, un tiempo de respuesta nulo y un amplio rango de regulación no son negociables. La integridad de los datos y la continuidad de las operaciones dependen de una calidad de energía impecable, un estándar que solo un UPS de alto rendimiento puede garantizar.

Supresión de picos y el factor clave: el tiempo de respaldo

La capacidad de supresión de picos, medida en Joules, protege contra transitorios de alto voltaje. Ambos dispositivos ofrecen esta protección, pero los sistemas no break suelen incorporar circuitos de supresión más robustos y de múltiples etapas.

Sin embargo, el parámetro definitorio de un no break es su tiempo de respaldo, expresado en minutos a plena carga. Este valor indica el tiempo de autonomía que tendrán los equipos durante un apagón. La selección de este tiempo debe basarse en la criticidad de la operación y el tiempo necesario para realizar un apagado seguro o activar una fuente de energía secundaria (como un generador). Para saber más, puede aprender cómo seleccionar el UPS adecuado.

Finalmente, el tipo de onda de salida del inversor de un no break es crucial.

• Onda senoidal pura: Es una réplica exacta de la señal de la red eléctrica, esencial para equipos con fuentes de poder PFC (Corrección del Factor de Potencia), motores y dispositivos de alta sensibilidad.
• Onda senoidal simulada: Una aproximación escalonada, es una alternativa económica adecuada para fuentes de poder conmutadas de equipos de TI estándar.

Análisis comparativo de rendimiento técnico

Esta tabla compara las especificaciones técnicas clave entre un regulador y las topologías de UPS más comunes, facilitando una selección informada.

Parámetro Técnico	Regulador de Voltaje	No Break Línea Interactiva	No Break Doble Conversión (Online)
Tiempo de transferencia	N/A (siempre activo)	2 a 10 ms	0 ms (inmediato)
Rango de regulación	Amplio (Ej. 85-145V)	Moderado (Ej. 95-135V)	Muy amplio (Ej. 80-150V)
Tiempo de respaldo	Ninguno	5 a 30 minutos (típico)	5 a 60 minutos (configurable con bancos externos)
Tipo de onda (batería)	N/A	Senoidal simulada o pura	Senoidal pura (siempre)
Nivel de protección	3 de 10 (Básico)	7 de 10 (Intermedio)	9 de 10 (Avanzado)

La elección correcta no depende de cuál equipo es superior en términos absolutos, sino de una evaluación rigurosa de los requisitos técnicos, la criticidad de la carga y la calidad del suministro eléctrico local.

Guía práctica: ¿cuál elegir según la situación?

La decisión entre un regulador y un no break depende del análisis del impacto operativo y financiero de una interrupción del suministro. La pregunta fundamental es: ¿cuál es el costo de que la carga crítica se apague inesperadamente?

Cada dispositivo está diseñado para un propósito específico, y es en sus aplicaciones prácticas donde la diferencia entre un regulador y un no break se vuelve más clara.

Cuándo un regulador de voltaje es la mejor opción

Un regulador de voltaje es la solución técnica y económicamente más eficiente cuando el principal problema son las fluctuaciones de tensión, y no los apagones.

• Equipo de oficina no esencial: Impresoras, escáneres o sistemas de audio son sensibles a las variaciones de voltaje, pero una interrupción del suministro no conlleva pérdida de datos ni afecta procesos críticos.
• Electrodomésticos y línea blanca: Equipos con electrónica moderna como refrigeradores o lavadoras se benefician de una tensión estabilizada que alarga su vida útil.
• Maquinaria industrial sencilla: Motores, bombas o herramientas cuya operación tolera un reinicio, pero cuya durabilidad se ve comprometida por una alimentación eléctrica inestable a largo plazo.

Situaciones donde un no break no es negociable

Cuando la continuidad operativa es la máxima prioridad, un no break es una inversión indispensable. El costo de una interrupción supera con creces el costo del equipo de protección.

No break de línea interactiva

Esta topología ofrece un balance óptimo entre protección y costo, proporcionando el tiempo necesario para un apagado ordenado de los sistemas.

• Computadoras de escritorio y puntos de venta (POS): Otorga minutos valiosos para guardar documentos y cerrar aplicaciones correctamente, evitando la pérdida de datos y corrupción de archivos.
• Redes básicas en oficinas y SOHO: Mantiene en funcionamiento módems, routers y switches durante cortes breves, permitiendo la continuidad de las comunicaciones.

No break de doble conversión (Online)

Esta es la solución definitiva para infraestructura crítica donde ninguna anomalía eléctrica es tolerable.

• Servidores y centros de datos: Garantiza un tiempo de actividad del 100%, protegiendo bases de datos contra la corrupción y asegurando la disponibilidad de servicios en la nube y aplicaciones web.
• Sistemas de control industrial (SCADA): Asegura la operación ininterrumpida de procesos automatizados en plantas de manufactura, subestaciones eléctricas y sistemas de tratamiento de agua.
• Equipo médico y de laboratorio: Protege instrumentación de alta precisión, donde una falla de energía podría invalidar resultados de diagnóstico o comprometer la seguridad del paciente.

Es fundamental evaluar correctamente las soluciones de protección eléctrica disponibles para tomar una decisión informada que se alinee con las necesidades de cada aplicación.

Cómo tomar la decisión final

La selección final debe basarse en criterios técnicos claros, evaluando la criticidad de las operaciones y las condiciones del suministro eléctrico local. La decisión correcta surge de un análisis de riesgo y costo-beneficio.

Proteger un motor industrial que tolera un reinicio es muy diferente a salvaguardar un servidor crítico donde una interrupción de milisegundos puede resultar en la corrupción de datos y la detención de toda una línea de producción.

Define qué tan crítico es tu equipo y el riesgo que corre

El primer paso es evaluar el impacto de una falla de energía mediante estas preguntas:

• ¿Una interrupción del suministro causa pérdida de datos o daño al sistema? Si la respuesta es afirmativa, se requiere un no break.
• ¿Cuál es la naturaleza de las fallas eléctricas en la zona: apagones totales o fluctuaciones de voltaje? Un análisis del historial de suministro ayuda a identificar al principal adversario.
• ¿Cuál es el costo cuantificable de una hora de inactividad? Este cálculo justifica la inversión en soluciones de protección robustas, como un UPS de doble conversión con bancos de baterías extendidos.

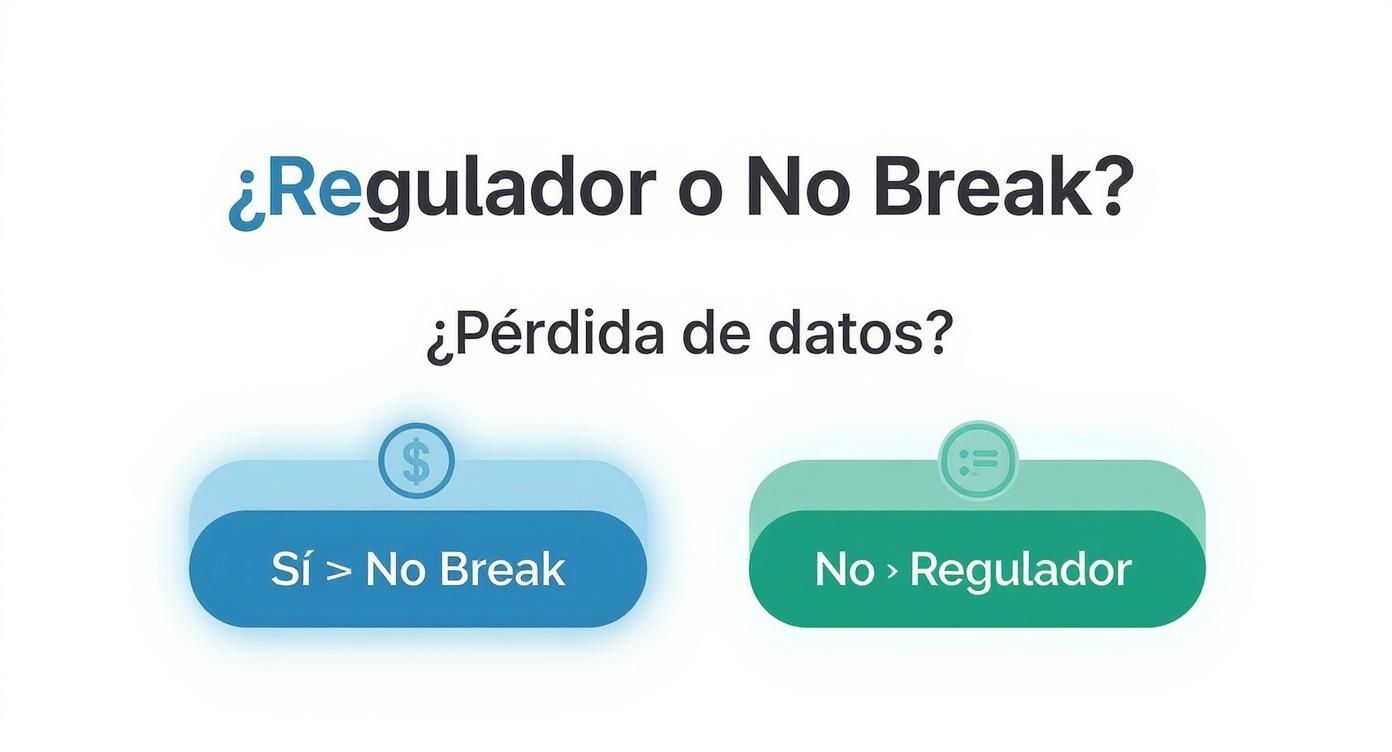

Esta infografía simplifica el proceso de decisión, centrándose en el factor de riesgo más importante: la pérdida de datos.

Como ilustra el diagrama, la sensibilidad y criticidad de la carga dictan la solución. Los equipos que gestionan datos o procesos continuos exigen el respaldo de una batería, mientras que las cargas más robustas solo requieren una tensión estabilizada.

No olvides el costo total y la fiabilidad a largo plazo

Finalmente, considere el Costo Total de Propiedad (TCO). Un no break, por ejemplo, requiere el reemplazo de baterías cada 3 a 5 años, un costo operativo que debe ser presupuestado.

Optar por marcas reconocidas como Arteche o Hitachi Energy, que cumplen con normativas de CFE, IEC e IEEE, asegura la fiabilidad, el rendimiento y la seguridad de la inversión. La elección del equipo "adecuado" protege los activos críticos y garantiza que la solución de protección cumplirá su función cuando sea más necesaria.

Resolviendo dudas comunes sobre protección eléctrica

A continuación, se abordan preguntas frecuentes que surgen durante la selección e implementación de equipos de protección eléctrica, complementando la información técnica con respuestas prácticas.

¿Puedo conectar un regulador antes de un no break?

Esta configuración es técnicamente redundante y, en general, no se recomienda. Los sistemas UPS de calidad, tanto de línea interactiva como de doble conversión, incorporan su propio circuito de regulación de voltaje (AVR). Instalar un regulador externo previo puede generar interferencia y afectar negativamente el rendimiento del no break. Es más eficiente invertir en un UPS de mayor capacidad o de una topología superior que integre todas las funciones de protección de manera optimizada.

¿Cómo sé qué capacidad necesito en VA o Watts?

El dimensionamiento correcto es crucial. Siga estos pasos:

1. Liste todos los equipos que serán conectados a la unidad de protección.
2. Consulte la placa de especificaciones de cada dispositivo para obtener su consumo en Watts (W) y sume todos los valores.
3. Multiplique la suma total por un factor de seguridad de 1.25 (o 25%). Esto proporciona un margen para picos de arranque y futuras expansiones.
4. Al seleccionar el equipo, asegúrese de que la carga total calculada no exceda la capacidad nominal del equipo ni en Watts (W) ni en Volt-Amperes (VA).

¿Cada cuánto tiempo se cambian las baterías de un no break?

La vida útil de diseño de las baterías de plomo-ácido selladas (VRLA), estándar en la mayoría de los UPS, es de 3 a 5 años. Sin embargo, factores como una temperatura ambiente elevada, descargas profundas y frecuentes, o la calidad de las propias baterías pueden reducir significativamente esta vida útil. Se recomienda realizar pruebas de capacidad semestrales y planificar su reemplazo proactivo para garantizar la fiabilidad del sistema de respaldo.

---
