Guía Técnica para el Cálculo de Bancos de Capacitores

El cálculo de bancos de capacitores es un proceso de ingeniería fundamental para determinar la potencia reactiva (kVAr) necesaria para corregir un bajo factor de potencia en un sistema eléctrico. Este dimensionamiento preciso es clave para eliminar penalizaciones por parte de la CFE, reducir pérdidas de energía por efecto Joule y optimizar la capacidad de transformadores y conductores, garantizando una operación más eficiente, segura y rentable.

Un factor de potencia deficiente impacta directamente la rentabilidad y confiabilidad de cualquier instalación industrial o comercial. El exceso de energía reactiva sobrecarga la infraestructura y aumenta los costos operativos. Por ello, un cálculo correcto y la selección de equipos de alta calidad, como los fabricados por G&W Electric o Hitachi Energy, son una inversión estratégica en la salud del sistema eléctrico.

Las principales aplicaciones y beneficios de un cálculo preciso incluyen:

• Eliminación de penalizaciones: Cumplir con los requerimientos del Código de Red y la CFE, evitando cargos económicos en la facturación.
• Aumento de capacidad del sistema: Liberar capacidad en transformadores y cables, permitiendo conectar más cargas sin necesidad de inversiones en nueva infraestructura.
• Reducción de pérdidas técnicas: Disminuir las pérdidas de energía (I²R) en la red, lo que se traduce en un menor consumo y mayor eficiencia.
• Mejora del perfil de tensión: Estabilizar los niveles de voltaje, mejorando el rendimiento y alargando la vida útil de equipos sensibles.
• Cumplimiento normativo: Asegurar que la instalación opera conforme a estándares nacionales (CFE, LAPEM) e internacionales (IEC, IEEE).

La importancia de un cálculo preciso de capacitores

Tener un bajo factor de potencia en su sistema eléctrico no es un detalle menor; se traduce directamente en costos operativos elevados. Hablamos de pérdidas de energía, una sobrecarga innecesaria en transformadores y cables, y, por supuesto, las penalizaciones económicas que aplica la Comisión Federal de Electricidad (CFE). Por eso, dominar el cálculo de bancos de capacitores es la única forma de atajar estos problemas de raíz.

Un dimensionamiento correcto no solo ayuda a cumplir con los estrictos requisitos del Código de Red. Va más allá: optimiza toda la infraestructura eléctrica. Es una solución de ingeniería que mejora la eficiencia energética, libera capacidad en su sistema y recorta de forma significativa los costos operativos. Este es un objetivo fundamental para cualquier planta industrial, firma de ingeniería (EPC) o utility que busque ser más competitiva y confiable.

Impacto directo de un factor de potencia deficiente

Cuando un sistema eléctrico opera con un factor de potencia bajo, digamos por debajo de 0.95, las consecuencias son inmediatas y medibles. La energía reactiva, indispensable para el funcionamiento de equipos inductivos pero que no produce trabajo útil, circula por la red, ocupando capacidad valiosa y generando pérdidas por calentamiento.

Este fenómeno provoca una cascada de problemas, tanto técnicos como financieros, que terminan afectando la rentabilidad y la confiabilidad de toda la operación.

Un bajo factor de potencia es como pagar por un tanque de gasolina lleno, pero descubrir que solo puedes usar una parte para mover el coche. La energía reactiva es ese volumen que ocupa espacio en el tanque pero no te ayuda a avanzar, haciendo que todo el sistema sea menos eficiente.

Las repercusiones más comunes que vemos en el campo son:

• Penalizaciones en la facturación eléctrica: La CFE aplica cargos significativos a los usuarios que no cumplen con el factor de potencia mínimo establecido en su contrato de suministro.
• Sobrecarga de la infraestructura: Transformadores, interruptores y cables se ven forzados a manejar una corriente total mayor (potencia aparente) para entregar la misma potencia útil (potencia activa), lo que reduce su vida útil y aumenta el riesgo de fallas.
• Caídas de tensión: El exceso de corriente reactiva provoca mayores caídas de voltaje en los conductores, lo cual puede afectar el desempeño de equipos sensibles como motores y sistemas de control.
• Pérdidas de energía por efecto Joule: A mayor corriente, mayor calentamiento en los conductores (I²R). Esta energía se disipa como calor, lo cual es, literalmente, dinero y eficiencia que se pierden.

Beneficios de una corrección bien calculada

Realizar un cálculo de bancos de capacitores preciso y seleccionar el equipo adecuado, como los que fabrican marcas de referencia como Arteche o Hitachi Energy, es mucho más que una simple medida para evitar multas. Es una inversión estratégica en la salud y eficiencia de su red eléctrica.

Una correcta compensación de potencia reactiva libera capacidad en el sistema. En la práctica, esto significa que se pueden conectar más cargas productivas sin tener que invertir en transformadores más grandes o en cambiar el cableado. Permite, por lo tanto, posponer inversiones de capital significativas. Además, al estabilizar el voltaje, se alarga la vida útil de los motores y otros equipos, garantizando una operación mucho más confiable y segura.

Los fundamentos técnicos para el dimensionamiento

Para poder dimensionar un banco de capacitores con precisión, primero es necesario comprender qué se está corrigiendo. La herramienta clave y punto de partida de todo análisis es el "triángulo de potencias". Este concepto no es solo teórico; es la representación gráfica que permite desglosar el flujo de energía en sus tres componentes y entender sus interrelaciones.

Es a través de este triángulo que se pueden diagnosticar problemas de eficiencia y, lo más importante, calcular la solución exacta para la compensación de energía reactiva.

Descomponiendo el triángulo de potencias

La energía que circula en un sistema de corriente alterna se divide en tres tipos de potencia que, al interactuar, definen la eficiencia real de la instalación.

• Potencia Activa (kW): Es la potencia que realiza un trabajo útil. Se convierte en movimiento, luz o calor. En resumen, es la potencia que genera producción y por la cual se busca pagar.

• Potencia Reactiva (kVAr): Es la energía necesaria para crear los campos magnéticos que equipos como motores, transformadores y balastros requieren para operar. No produce trabajo útil, pero es indispensable para su funcionamiento. Un exceso de esta potencia sobrecarga la red sin aportar valor productivo.

• Potencia Aparente (kVA): Es la suma vectorial de la potencia activa y reactiva. Representa la demanda total de energía que la instalación exige a la red eléctrica y determina el dimensionamiento de transformadores, conductores y protecciones.

Una analogía útil es empujar un carro pesado por una rampa. La fuerza que lo mueve hacia adelante es la potencia activa. La fuerza que se debe hacer para mantenerlo centrado es la potencia reactiva. La fuerza total aplicada es la potencia aparente. Un bajo factor de potencia significa que se gasta demasiada energía en mantener el carro centrado y muy poca en moverlo hacia el objetivo.

La fórmula clave para el cálculo de capacitores

El Factor de Potencia (FP) es la relación entre la potencia activa (kW) y la potencia aparente (kVA). Técnicamente, es el coseno del ángulo (φ) que se forma entre ambas.

Un FP ideal de 1.0 significaría que toda la energía es activa. En la práctica, un FP bajo, por ejemplo de 0.82, indica que una porción significativa de la energía consumida es reactiva, lo cual es ineficiente y costoso.

Para calcular los kVAr necesarios para elevar el FP actual a un nivel óptimo (la CFE generalmente exige un valor superior a 0.95), la fórmula de ingeniería es la siguiente:

Qc (kVAr necesarios) = P (kW) x [tan(φ1) - tan(φ2)]

Aquí, cada variable tiene un propósito claro:

• P es la demanda máxima de potencia activa en kW, dato obtenido del recibo de CFE o de un estudio de calidad de energía.
• φ1 es el ángulo del factor de potencia actual (calculado como arccos(FPi)).
• φ2 es el ángulo del factor de potencia objetivo (calculado como arccos(FPd)).

Un caso práctico: aplicando el cálculo

Vamos a aplicar esto con un ejemplo industrial común. Imagine una planta con una demanda máxima de 500 kW. Tras revisar su facturación de CFE, se observa un factor de potencia promedio de 0.82. El objetivo es elevarlo a 0.96 para eliminar penalizaciones y optimizar la red.

1. Recopilación de datos:

   • Potencia Activa (P) = 500 kW
   • Factor de Potencia Inicial (FPi) = 0.82
   • Factor de Potencia Deseado (FPd) = 0.96

2. Obtención de los ángulos de fase:

   • φ1 = arccos(0.82) ≈ 34.92°
   • φ2 = arccos(0.96) ≈ 16.26°

3. Cálculo de las tangentes correspondientes:

   • tan(34.92°) ≈ 0.698
   • tan(16.26°) ≈ 0.291

4. Aplicación de la fórmula de compensación:

   • Qc = 500 kW x (0.698 – 0.291)
   • Qc = 500 kW x 0.407
   • Qc ≈ 203.5 kVAr

El cálculo indica que se requieren 203.5 kVAr. En la práctica, se seleccionaría el valor comercial estándar inmediato superior, como 205 kVAr o 225 kVAr, dependiendo de la oferta del fabricante.

En México, una correcta compensación reactiva es crucial. Proyectos con bancos de capacitores bien dimensionados pueden reducir las pérdidas del sistema entre un 20% y un 30%, traduciéndose en ahorros directos. La conexión más habitual para sistemas trifásicos es en estrella con neutro flotante, por su fiabilidad. Para profundizar en los detalles técnicos, se recomienda revisar este estudio completo realizado por la UNAM.

Un último consejo: la calidad del cálculo de bancos de capacitores depende 100% de la calidad de los datos de entrada. La información más confiable siempre provendrá de un análisis de calidad de la energía con un equipo analizador de redes conectado en la acometida principal. Si no se tiene acceso a ello, el recibo de CFE es un buen punto de partida, pero un estudio en sitio siempre será la base de un diseño robusto y exitoso.

Cómo calcular y seleccionar el banco de capacitores ideal

Ahora pasamos de la teoría a la práctica para aplicar lo aprendido en un cálculo de bancos de capacitores real. Utilizaremos el caso de una planta industrial que necesita corregir su factor de potencia para eliminar penalizaciones y mejorar la eficiencia de su red.

Sin embargo, el trabajo no termina con una fórmula. Obtener un valor en kVAr es solo el comienzo. La verdadera ingeniería consiste en traducir ese resultado en la selección de un equipo comercial que sea robusto, seguro y adecuado para las condiciones operativas específicas de la instalación.

De la factura de CFE al requerimiento en kVAr

El primer paso es siempre realizar un diagnóstico preciso. La fuente de datos más directa y accesible es el recibo de la Comisión Federal de Electricidad (CFE). Este documento contiene información crucial como la demanda máxima (kW) y el factor de potencia (FP) registrado en el mes.

Imaginemos una planta de manufactura con los siguientes datos en su último recibo:

• Demanda máxima facturable: 850 kW
• Factor de Potencia (promedio mensual): 0.85
• Objetivo de corrección (según Código de Red): 0.97

Con esta información, aplicamos la fórmula de compensación:

Qc = P x [tan(arccos(FPi)) - tan(arccos(FPd))]

Sustituyendo nuestros valores:

1. Potencia Activa (P): 850 kW
2. Factor de Potencia Inicial (FPi): 0.85 (ángulo φ1 ≈ 31.79°)
3. Factor de Potencia Deseado (FPd): 0.97 (ángulo objetivo φ2 ≈ 14.07°)
4. Cálculo: Qc = 850 x [tan(31.79°) - tan(14.07°)]
5. Resultado: Qc = 850 x [0.620 - 0.250] = 314.5 kVAr

El cálculo indica que se necesita inyectar aproximadamente 315 kVAr de potencia reactiva capacitiva.

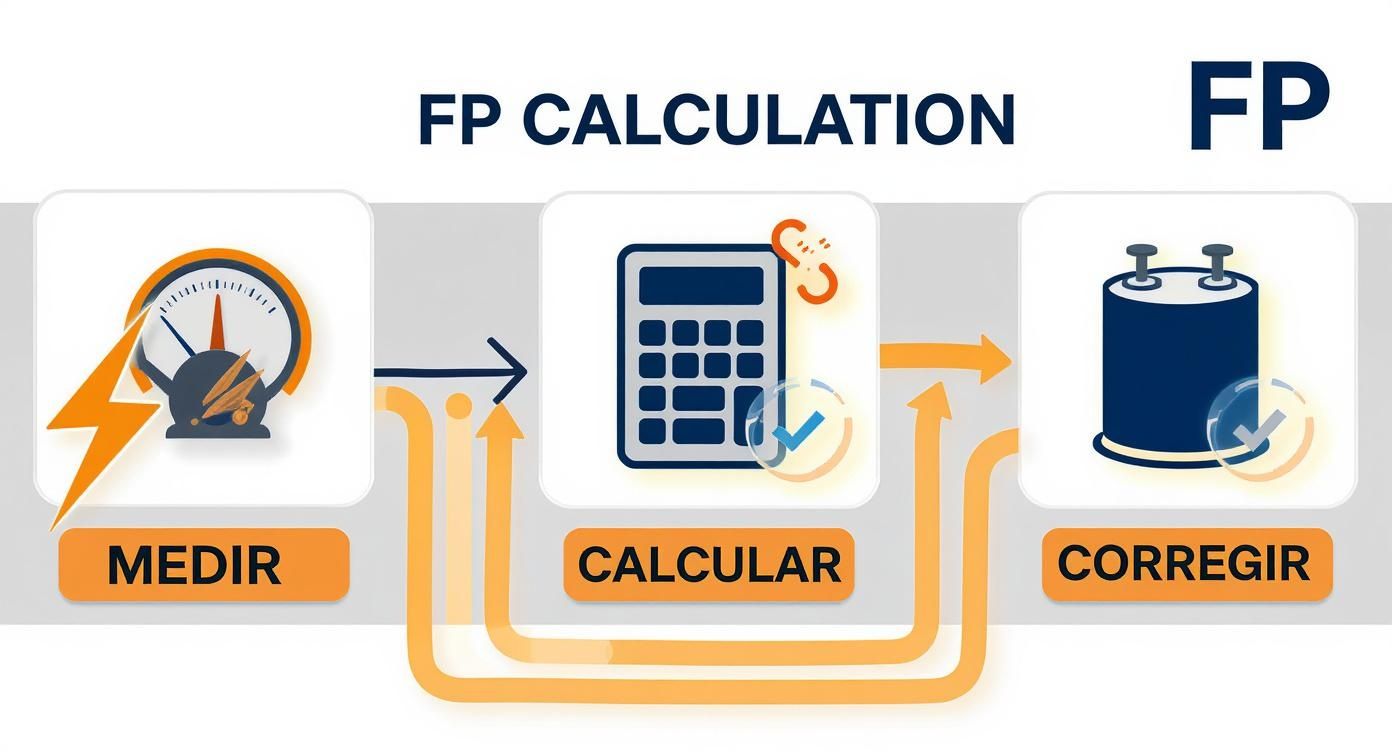

Como se observa en el flujo, todo parte de una medición precisa. Luego se procede al cálculo matemático para definir la necesidad y, finalmente, se implementa la solución: el banco de capacitores.

Bancos fijos vs bancos automáticos ¿cuál elegir?

Con el valor de 315 kVAr definido, la siguiente decisión es el tipo de banco de capacitores. La elección depende enteramente del comportamiento de la carga en la planta.

Aquí, la experiencia y el conocimiento de la operación diaria son clave para tomar la decisión correcta.

Comparativa de tipos de bancos de capacitores

A continuación, un análisis comparativo para ayudar en la selección:

Característica	Banco Fijo	Banco Automático
Tipo de Carga Ideal	Constante y predecible (motores grandes, transformadores).	Variable e intermitente (líneas de producción, soldadoras).
Operación	Se conecta y permanece energizado de forma continua.	Conecta y desconecta pasos de capacitores según la necesidad.
Riesgo Principal	Sobrecompensación si la carga disminuye, causando sobretensiones.	Mínimo. El controlador ajusta la compensación en tiempo real.
Complejidad y Costo	Más simple y económico. Menor inversión inicial.	Más complejo y costoso. Requiere controlador y contactores.
Precisión	Compensa un valor fijo; puede ser impreciso con cargas variables.	Ajuste fino y preciso del factor de potencia.

La elección no es trivial. Un banco fijo mal implementado en una carga variable puede ser contraproducente. Por otro lado, un banco automático puede ser una inversión excesiva para una carga que nunca cambia. Es fundamental analizar la operación antes de decidir.

El principal riesgo de usar un banco fijo en una carga variable es la sobrecompensación. Si la carga inductiva baja, pero el banco sigue inyectando los mismos kVAr, el factor de potencia se vuelve capacitivo. Esto puede provocar sobretensiones peligrosas y, sí, CFE también lo penaliza. Un banco automático elimina este problema.

Especificaciones técnicas críticas más allá de los kVAr

Una vez decidido el tipo de banco, es necesario definir los detalles técnicos para garantizar su compatibilidad, seguridad y durabilidad. Un buen cálculo de bancos de capacitores considera los siguientes puntos:

• Tensión Nominal: El banco debe estar especificado para la tensión del sistema (ej. 480 V, 13.2 kV, 34.5 kV). En media tensión, es fundamental que cumpla con el Nivel Básico de Aislamiento al Impulso (BIL) para soportar sobretensiones atmosféricas o de maniobra.

• Configuración: Los bancos trifásicos pueden conectarse en delta o en estrella. La conexión en estrella (generalmente con neutro flotante) es común en sistemas de media tensión en México, ya que ofrece ventajas para la detección de fallas y reduce la tensión en cada capacitor individual.

• Protección y Maniobra: Todo banco debe contar con su propio medio de desconexión y protección, como un interruptor termomagnético o un seccionador con fusibles de potencia. Deben estar dimensionados para la corriente del banco y tener la capacidad interruptiva adecuada para el nivel de cortocircuito del punto de conexión.

• Reactores de Desintonización: En redes con cargas no lineales (variadores de frecuencia, hornos de arco), la generación de armónicos es inevitable. Los armónicos pueden destruir los capacitores. La solución es incluir reactores en serie para "desintonizar" el conjunto, evitando la resonancia. Un estudio de calidad de energía es indispensable para especificar correctamente estos reactores.

Volviendo a nuestro caso de 315 kVAr, y asumiendo que la planta tiene cargas variables, la solución ideal sería un banco automático de 325 kVAr (valor comercial estándar superior) en 480 V. Debería contar con un controlador de factor de potencia y pasos que permitan un ajuste fino (ej. 1×25 + 6×50 kVAr). Si un estudio revela presencia de armónicos, se especificaría con reactores de desintonización del 7%.

Finalmente, elegir equipos de marcas reconocidas como G&W Electric o ABB garantiza el cumplimiento con normas IEEE e IEC, traduciéndose en una solución confiable y segura a largo plazo.

Más allá de la fórmula: consideraciones avanzadas y cumplimiento normativo

En proyectos de media y alta tensión, el cálculo de bancos de capacitores es mucho más que aplicar una fórmula. Las redes industriales modernas presentan retos complejos donde la calidad de la energía y el estricto cumplimiento normativo son protagonistas.

Ignorar estos factores puede llevar a soluciones que, aunque matemáticamente correctas en papel, fallan en la práctica, con consecuencias que van desde la destrucción prematura de equipos hasta problemas regulatorios.

El impacto destructivo de los armónicos

Una de las mayores amenazas para un banco de capacitores son las corrientes y tensiones armónicas. Estas distorsiones, comunes en plantas con cargas no lineales (variadores de frecuencia, UPS, hornos de arco), son altamente perjudiciales para los capacitores.

Los capacitores tienen una impedancia muy baja a altas frecuencias, lo que los convierte en un "dreno" para las corrientes armónicas de la red. Esta absorción genera sobrecalentamiento y estrés dieléctrico, acortando drásticamente su vida útil y pudiendo causar una falla catastrófica.

El peor escenario es la resonancia. Si la frecuencia natural del sistema —formada por la inductancia del transformador y la capacitancia del banco— coincide con una frecuencia armónica presente en la red (como el 5º o 7º armónico), se produce una amplificación masiva de corriente y tensión que puede destruir el banco en segundos.

Por esta razón, un estudio de calidad de energía es un paso previo indispensable. Este análisis proporciona:

• Identificación y cuantificación de las órdenes armónicas presentes.
• Determinación de la Distorsión Armónica Total (THD) en tensión y corriente.
• Modelado del sistema para prevenir condiciones de resonancia.

Con esta información, se especifican correctamente los reactores de desintonización. Instalados en serie con los capacitores, modifican la frecuencia de resonancia del conjunto, protegiendo la inversión y garantizando una operación segura.

Evitando el riesgo de sobrecompensación en sistemas dinámicos

Otro riesgo técnico es la sobrecompensación, que ocurre cuando se inyecta más potencia reactiva capacitiva de la que el sistema necesita. Esto es común en periodos de baja carga (turnos nocturnos, fines de semana).

El resultado es un factor de potencia capacitivo (en adelanto), que puede provocar sobretensiones peligrosas y también es penalizado por la CFE.

Aquí es donde los controladores modernos de los bancos automáticos demuestran su valor. Estos dispositivos monitorean el factor de potencia en tiempo real, conectando o desconectando pasos de capacitores para ajustar la compensación de forma precisa. Sus algoritmos avanzados aseguran que el sistema nunca entre en sobrecompensación.

Navegando el marco regulatorio en México

La precisión técnica es crucial, pero asegurar el cumplimiento normativo es igualmente importante. En México, el diseño e implementación de bancos de capacitores, sobre todo en media y alta tensión, debe alinearse con un robusto marco regulatorio.

La gestión de reactivos es una prioridad nacional, impulsada por la CFE y el CENACE. Las tarifas para grandes consumidores incluyen cargos adicionales cuando el factor de potencia es inferior a 0.95, incentivando la instalación de estos equipos. Para más detalles, se puede consultar el programa oficial de desarrollo del sistema eléctrico.

Las normativas clave a dominar son:

• Especificaciones de CFE: La CFE G0000-45 dicta los requerimientos técnicos y de pruebas para bancos de capacitores que se conectarán a su red.
• Requerimientos de LAPEM: La certificación del Laboratorio de Pruebas de Equipos y Materiales (LAPEM) garantiza que los equipos cumplen con los más altos estándares de calidad y seguridad.
• Estándares Internacionales (IEC e IEEE): Las normas mexicanas están armonizadas con estándares globales como la serie IEC 60871 y los estándares IEEE Std 18 y IEEE Std 1036, referencias obligadas para el diseño y pruebas de capacitores.

En resumen, un proyecto exitoso exige un análisis profundo de la calidad de la energía, la selección de tecnología adecuada y un conocimiento exhaustivo de la normativa vigente. Solo así se puede garantizar una solución segura, confiable y legalmente compatible.

Más allá de los cálculos: implementación y mantenimiento en el mundo real

Un cálculo de bancos de capacitores perfecto sobre el papel no sirve de nada si la ejecución en campo falla. La diferencia entre una inversión rentable y un problema constante radica en una correcta instalación y un riguroso plan de mantenimiento. Es aquí donde la teoría se convierte en ahorros reales y confiabilidad operativa.

Desde la ubicación física del banco hasta las rutinas de inspección, cada detalle cuenta para maximizar el rendimiento del equipo. Fabricantes de primer nivel como Hitachi Energy o ABB siempre insisten en estos programas para respaldar la calidad de sus equipos.

¿Dónde colocar el banco de capacitores? La ubicación es clave

La decisión de dónde instalar el banco impacta directamente en su efectividad. La mejor estrategia depende de la distribución y comportamiento de las cargas.

Existen tres enfoques principales:

• Compensación centralizada: Se instala un único banco de gran capacidad en la acometida principal o subestación. Es la solución directa para corregir el factor de potencia general y evitar multas de CFE, aunque no reduce pérdidas en circuitos internos.

• Compensación por grupo de cargas: Se colocan bancos más pequeños en tableros de distribución que alimentan grupos de motores o zonas con alta demanda reactiva. Esta estrategia reduce pérdidas internas y caídas de tensión en alimentadores principales.

• Compensación individual: La solución técnicamente más eficiente. Se instala un capacitor fijo en las terminales de un motor grande o transformador, generando la potencia reactiva exactamente donde se necesita. Puede ser la opción más costosa si se aplica a muchas cargas pequeñas.

En la práctica, la solución ideal suele ser un híbrido de estas estrategias para lograr el balance óptimo entre costo y eficiencia técnica.

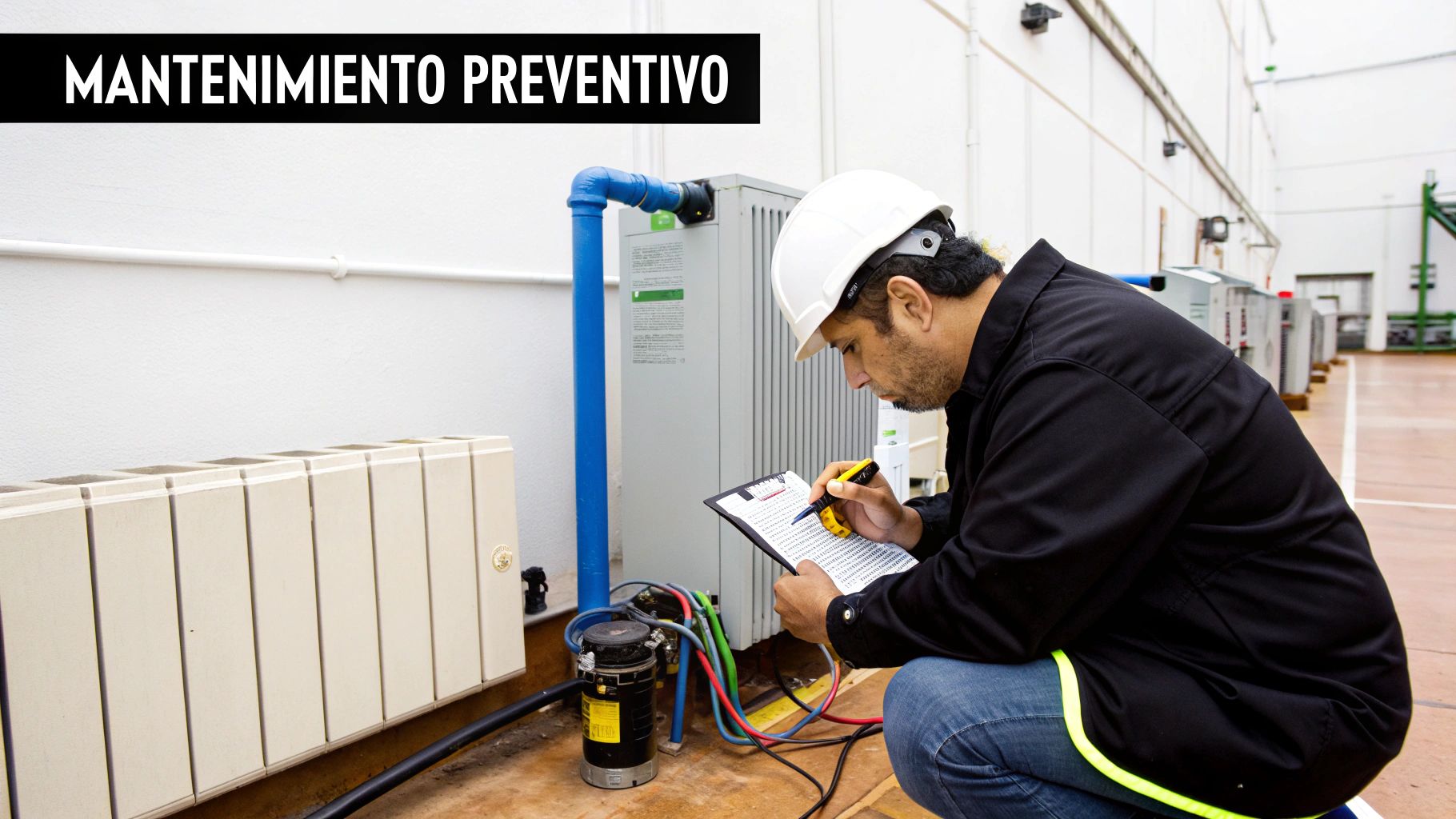

La puesta en marcha y el mantenimiento que salvan tu inversión

Una vez instalado, el proceso de puesta en servicio (commissioning) es crítico. Implica una serie de pruebas para verificar que todo opera según el diseño.

Un plan de mantenimiento preventivo no es un gasto, es la póliza de seguro de su inversión. Ignorarlo es como comprar un motor nuevo y jamás cambiarle el aceite; la falla no es una posibilidad, es una certeza.

Un programa de mantenimiento sólido debe incluir:

• Termografía anual: Buscar puntos calientes en conexiones, fusibles y celdas de capacitores. Un calentamiento anómalo es señal de una conexión floja o un componente a punto de fallar.

• Limpieza y revisión visual semestral: El polvo reduce la disipación de calor y puede provocar arqueos. Es vital mantener el gabinete limpio e inspeccionar visualmente en busca de hinchazón en los capacitores o deterioro en cables.

• Pruebas funcionales al controlador (anual): En bancos automáticos, verificar que los pasos operen correctamente y que la lectura del factor de potencia sea precisa. Si no, se debe recalibrar.

La experiencia en campo demuestra que un mantenimiento adecuado puede extender la vida útil de un banco de capacitores hasta los 20 años. Es un factor clave para la sustentabilidad y continuidad operativa. Colaboraciones a largo plazo, como la que existe entre ABB y sus socios estratégicos, son ejemplo de cómo estas prácticas aseguran el éxito.

Implementar estas estrategias garantiza que el resultado de su cálculo de bancos de capacitores se traduzca en beneficios tangibles y duraderos.

Preguntas frecuentes sobre el cálculo de capacitores

A continuación, se abordan las dudas más comunes en proyectos de compensación reactiva, con respuestas directas para apoyar la toma de decisiones.

Estas son las interrogantes frecuentes en el campo al enfrentar el cálculo de bancos de capacitores.

¿Cuál es la diferencia entre compensar en media o baja tensión?

La decisión de dónde colocar el banco —del lado de baja tensión (ej. 480 V) o en media tensión (ej. 13.2 kV)— depende de la arquitectura del sistema eléctrico y los objetivos.

• Compensar en Baja Tensión: Ideal para corregir el factor de potencia cerca de las cargas inductivas (motores). Su gran ventaja es que reduce las pérdidas en los transformadores y libera su capacidad, generando beneficios técnicos y económicos claros.

• Compensar en Media Tensión: Se aplica en la acometida principal de grandes plantas o subestaciones. El objetivo principal es evitar multas de CFE a nivel general y mejorar la estabilidad del voltaje en toda la instalación.

La elección correcta surge de un análisis de costo-beneficio. Compensar en baja tensión puede ser técnicamente más eficiente, pero también más costoso si se requieren muchos bancos pequeños.

¿En cuánto tiempo recupero la inversión de un banco de capacitores?

El retorno de la inversión (ROI) es un punto fuerte de estos proyectos, siendo sorprendentemente rápido. Para la mayoría de los casos industriales en México, el ROI se sitúa entre los 6 y 18 meses.

El cálculo es simple: compare el costo total del equipo instalado contra el ahorro mensual por la eliminación de penalizaciones en el recibo de CFE. Para mayor precisión, sume el ahorro por la reducción de pérdidas I²R en cables y transformadores.

Proyectos en instalaciones con penalizaciones elevadas pueden pagarse en menos de un año. Es una de las inversiones en eficiencia energética con la recuperación más rápida y segura.

¿Cómo afectan las cargas no lineales al cálculo?

Las cargas no lineales como variadores de frecuencia (VFDs), UPS u hornos de arco complican el cálculo de los bancos de capacitores al inyectar armónicos en la red.

Ignorar los armónicos es un error costoso. Instalar un banco estándar en una red con alta distorsión armónica puede provocar una falla prematura por resonancia.

El procedimiento correcto es:

1. Estudio de Calidad de Energía: Medir los niveles de distorsión armónica total (THD) en el punto de conexión antes de cualquier cálculo.
2. Especificar Reactores de Desintonización: Si el THD es considerable, el banco debe incluir reactores en serie para proteger los capacitores y evitar la resonancia.
3. Ajustar el Cálculo: La inclusión de reactores modifica la tensión en los capacitores. Por lo tanto, el cálculo de kVAr debe ajustarse para que el banco entregue la potencia reactiva neta requerida.

En resumen: ante cargas no lineales, el proyecto requiere un banco de capacitores desintonizado, un paso fundamental para garantizar su funcionamiento y durabilidad.

---

En conclusión, un cálculo de bancos de capacitores preciso es la piedra angular para lograr un sistema eléctrico eficiente, confiable y económicamente viable. Al considerar no solo la fórmula básica, sino también el impacto de los armónicos, el comportamiento de la carga y el cumplimiento normativo, se asegura una solución robusta y duradera. La selección de equipos de alta calidad de fabricantes líderes como G&W Electric, Arteche o Hitachi Energy garantiza que la ingeniería de diseño se traduzca en un rendimiento superior y una operación segura durante décadas.
