Seccionador tipo pedestal y seccionador sumergible
Seccionadores para distribución subterránea
- Seccionador con aislamiento eléctrico en gas SF6 (Hexafloruro de azufre).
- Seccionador con aislamiento sólido dieléctrico.
- Seccionadores marca Canada Power Products.
- Seccionadores GyW Electric.
- Seccionadores con voltaje de diseño desde 15 kV (13.8 kV), 27 kV (23 kV) y 38 kV (34.5 kV).
- Seccionador pedestal.
- Seccionador sumergible.
- Seccionadores diseñados en configuraciones desde dos (2) hasta seis (6) lados (Es posible fabricar equipos más grandes).
- Opción de bus Partido.
- Boquillas tipo pozo (200 A) o tipo perno (600 A).
- Opción de seccionador con puesta a tierra interna al equipo o por accesorios premoldeados.
- Operación manual u operación con futuro telecontrol.
- Operación automática ya sea telecontrolado y/o transferencia automática de carga.
- Telecontrol a través de fibra óptica o radio SCADA.
- Opcionalmente ofrecemos: Manómetro con compensación de temperatura, dispositivo para faseo, dispositivo de presencia de voltaje y válvula de alivio.
Seccionador tipo sumergible
- Seccionadores sumergibles G&W Electric Co., para voltajes de diseño desde 15 kV (13.8 kV), 27 kV (23 kV) y 38 kV (34.5 kV) ya sea seccionador con aislamiento en gas o seccionador sólido.
- Tenemos seccionadores de la marca Canada Power Products (CPPC) en voltajes de diseño desde 15 kV (13.8 kV), 27 kV (23 kV), siendo un seccionador con aislamiento en gas SF6.
- El tanque del seccionador sumergible es fabricado en acero inoxidable.
- El tamaño del seccionador en media tensión va desde dos (2) hasta seis (6) lados. En caso de que requieran equipos más grandes, podemos fabricarlos sobre pedido.
- Opción de bus Partido.
- Los lados del seccionador van con boquillas tipo pozo (200 A) o tipo perno (600 A).
- Opción de puesta a tierra interna al equipo o por accesorios.
- Opción de gabinete sumergible para protección electrónica en seccionador eléctrico de operación manual.
- Opción de gabinete sumergible para el control en un seccionador automatizado.
- Variedad en tipo de operación: Seccionador sumergible con operación manual, Seccionador sumergible con futuro telecontrol, seccionador de operación automática ya sea seccionador telecontrolado y/o seccionador con transferencia automática de carga.
- Diseños aprobados por LAPEM según normas VM00068 (Seccionador sumergible en gas SF6) y VM00074 (Seccionador sólido sumergible).

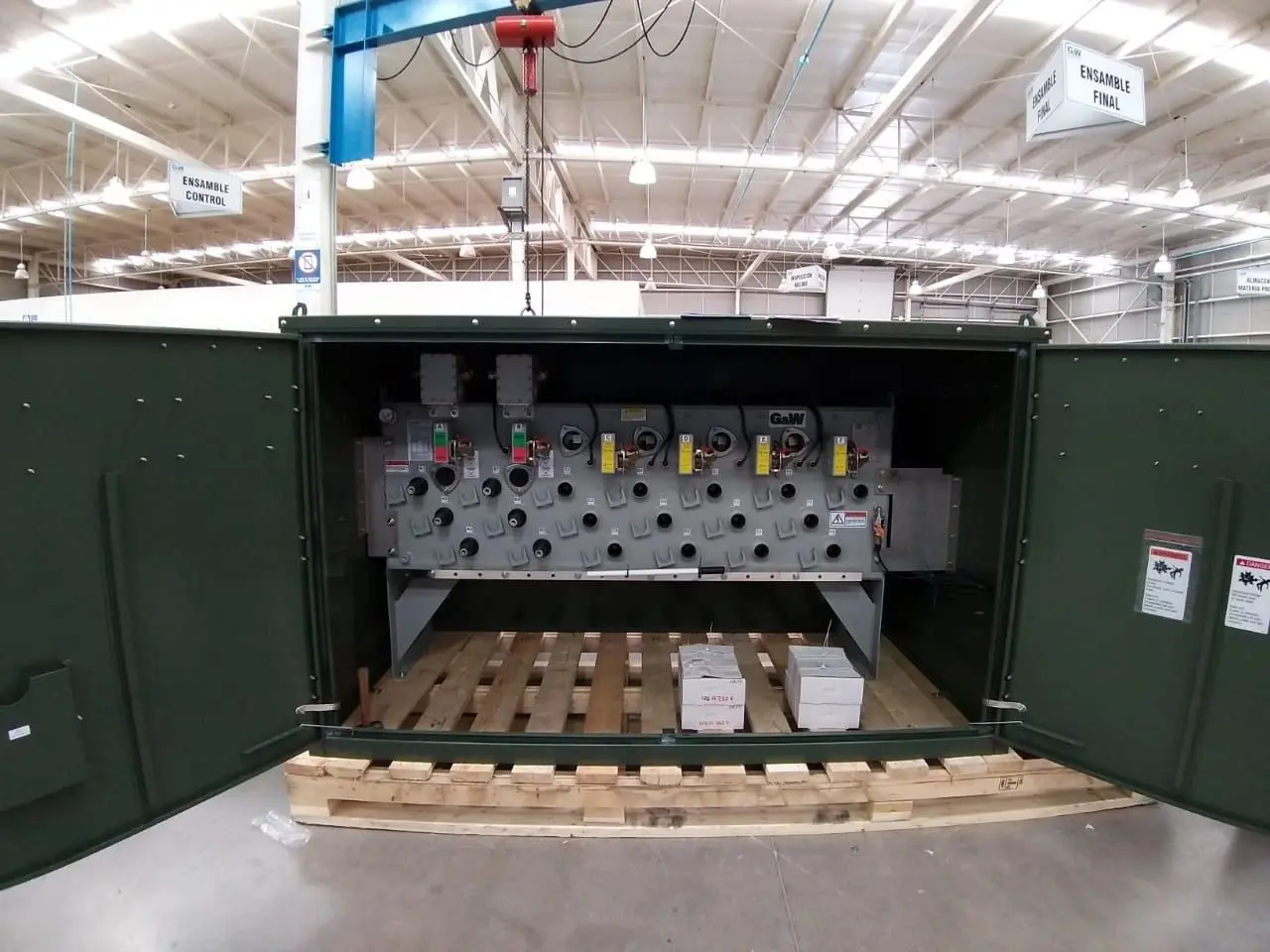

Seccionador tipo pedestal.
- Seccionadores pedestal G&W Electric Co., para voltajes de diseño desde 15 kV (13.8 kV), 27 kV (23 kV) y 38 kV (34.5 kV). Múltiples modelos en cumplimiento con VM00051 (Seccionador tipo pedestal en gas SF6) y VM00074 (Seccionador aislamiento sólido tipo pedestal).
- Seccionadores Canada Power Products (CPPC) en voltajes de diseño desde 15 kV (13.8 kV) y 27 kV (23 kV) en cumplimiento con la norma de CFE LAPEM VM00051 (Seccionador pedestal con aislamiento en gas SF6).
- El tanque del seccionador es en acero inoxidable y el gabinete en acero dulce o acero inoxidable.
- El tamaño del seccionador en media tensión va desde dos (2) hasta ocho (8) lados.
- Opción de bus Partido.
- Las vías del seccionador van con boquillas tipo pozo (200 A) o tipo perno (600 A).
- Opción de puesta a tierra interna al equipo o por accesorios premoldeados.
- Varias opciones de operación: Seccionador con operación manual, Seccionador con futuro telecontrol, seccionador de operación automática (seccionador telecontrolado o seccionador con transferencia automática).
Seccionador telecontrolado con relevador aprobado por LAPEM
- Ya sea un seccionador G&W telecontrolado o un seccionador con transferencia automática de carga (ATC) tenemos las soluciones más avanzadas del mercado ya que utilizamos soluciones de Schweitzer Engineering Laboratories (SEL) o de ABB que se encuentran en el listado de relevadores aprobados por LAPEM.
- Son varias las ventajas de utilizar relevadores de protección fabricados por Schweitzer Engineering Laboratories (SEL) en un sistema de control y protección, especialmente cuando están incluidos en la lista de relés aprobados por LAPEM. SEL es una empresa de renombre que ha revolucionado la industria de protección de sistemas de potencia al desarrollar los primeros relés basados en microprocesadores. Los relevadores de SEL son conocidos por su detección de fallas de alta velocidad, ubicación precisa de fallas y amplias capacidades de automatización y control, lo que los hace seguros, confiables y eficientes para proteger los sistemas de energía.
- El uso de relevadores de SEL en un sistema de control y protección puede garantizar una protección segura y confiable para el sistema de energía.
- Los seccionadores GyW y seccionadores CPPC integran los relevadores SEL751, SEL451 y SEL487 en sus seccionadores telecontrolados.
La solución más completa en seccionadores telecontrolados
- Entregamos soluciones integrales de telecontrol de acuerdo a los requisitos específicos de cada zona de distribución de la CFE, ya sea para un tipo seccionador sumergible o para seccionador tipo pedestal.
- En las fuentes del seccionador de media tensión ofrecemos la opción de obtener la presencia de voltaje a través de sensores digitales que se colocan en los cuerpos en T del seccionador o una medición analógica del voltaje con sensores capacitivos dentro de las boquillas.
- Ofrecemos medición de corriente ya sea en las cargas o si el cliente lo requiere en todas las vías.
- Todas nuestras propuestas de seccionadores telecontrolados incluyen transformador de autoalimentación (TP o transformador de potencial) para alimentar todo el tablero de control, protección y comunicaciones.
- Opción de gabinete de control sumergible.
- En caso de requerir bus partido ofrecemos la opción de que sea motorizado o de operación manual.
- Ofrecemos paquetes de aislamiento automático de falla para campus universitarios, centros comerciales, hospitales, resorts y otros complejos habitacionales, comerciales e industriales.
Smart Grid usando seccionadores automatizados
- Ya sea seccionador sumergible o seccionador tipo pedestal, nuestros seccionadores automáticos tienen la ventaja de poder integrarse a la red inteligente de CFE, ya que ofrecemos alternativas de comunicación por cualquier medio. Ya sea desde las más comunes: radio o fibra óptica, hasta adaptar soluciones bluetooth, wifi o la que se requiera con base en los requerimientos de su proyecto.
- Debido a que cada zona de distribución de CFE cuenta con diferente infraestructura, trabajamos con una gran variedad de radios SCADA como lo son Racom (Ripex 400), Calamp (Viper SC+), GE MDS (SD4 SD9), SATEL, Freewave (FGR2 PE), Xetawave (Xeta9 E), Schneider (Trio JR900) o el equipo que solicite el cliente para entregar un seccionador telecontrolado que cumpla con los requerimientos del proyecto.
Seccionadores en media tensión con certificado LAPEM y entregamos SIGLA03
- Ya sea que requieras un seccionador para acometida en media tensión o un seccionador para red subterránea de media tensión, nuestros equipos cuentan con los siguientes certificados:
- Seccionador pedestal con aislamiento en gas SF6 (Hexafluoruro de Azufre) según norma CFE VM000-51.
- Seccionador sumergible con aislamiento en SF6 (Hexafluoruro de Azufre) según norma CFE VM000-68.
- Seccionador pedestal o seccionador sumergible con aislamiento sólido según norma CFE VM000-74.
- Puede contar con la tranquilidad que estás comprando un equipo que cumple con la normativa vigente de la Comisión Federal de Electricidad (CFE).

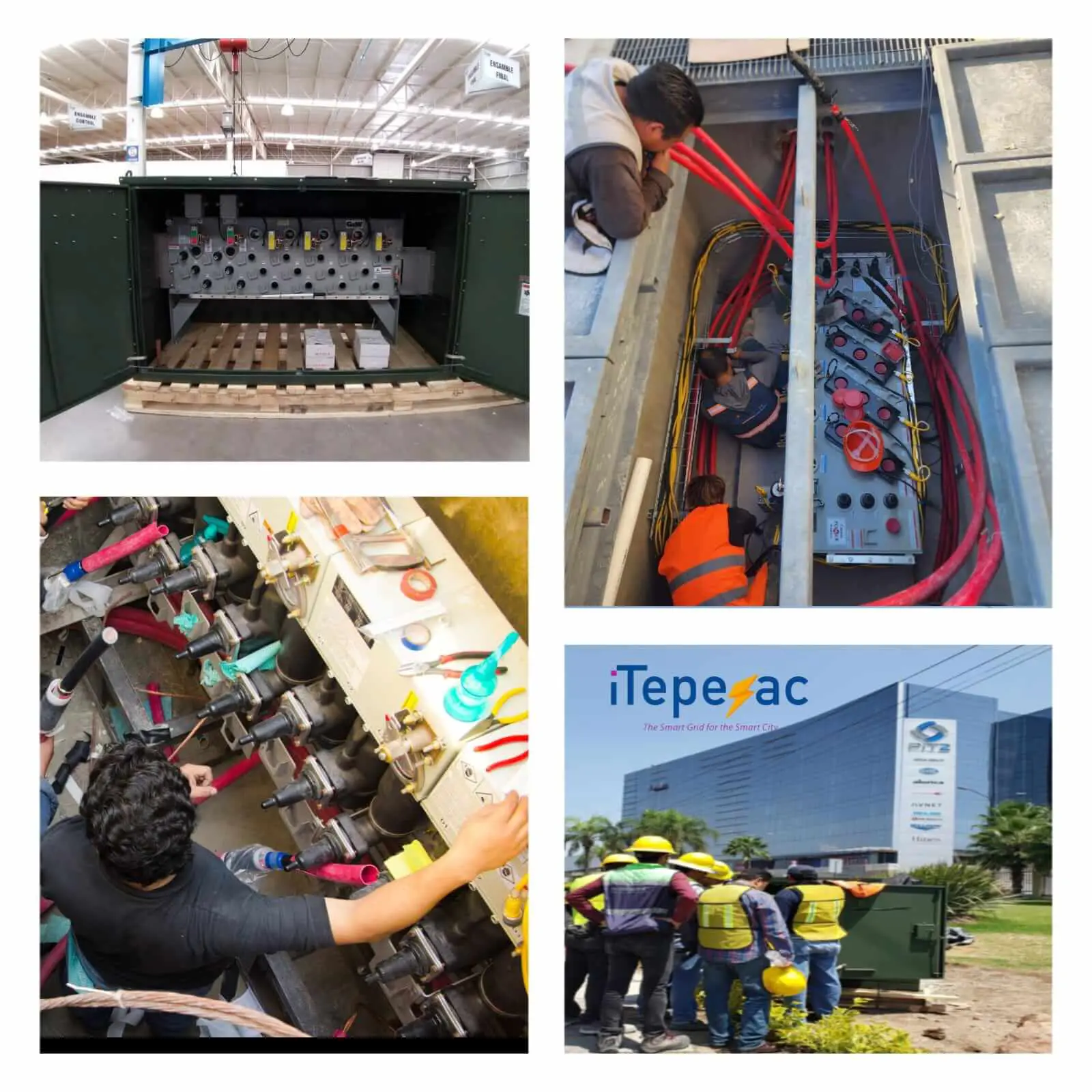

Opcionalmente ofrecemos configuración y puesta en marcha para seccionadores de distribución
- Cableado del control, corroboración de operaciones con el control en modo local
- En modo local realizamos la verificación de la correcta operación de alarmas y controles
- Configuración de relevador de protección con los parámetros entregados con el estudio de coordinación de protecciones
- Pruebas de corroboración de curvas Tiempo-Corriente a los lados carga (interruptor eléctrico).
- Mapeo del DNP donde indicamos los puntos para el SCADA o maestra de CFE.
- Configuración del DEI de comunicación (Radio SCADA, modem de fibra óptica, GPRS, wifi, bluetooth o el equipo que haya sido surtido).
- Brindamos apoyo para la verificación remota de la correcta operación de alarmas y controles.
- Siempre tenemos en mente que es importante mantener la seguridad de las instalaciones y equipos eléctricos ante contingencias eléctricas, mecánicas, climáticas y ambientales que las pudieran afectar, según una nota en el Diario Oficial de la Federación. También seguimos la NOM-029-STPS-2011, que establece las medidas de seguridad que se deben adoptar en las subestaciones eléctricas, incluyendo la obtención de autorización para realizar trabajos y el uso del equipo de protección personal necesario.
- Con nuestro servicio, tu seccionador G&W mantiene su garantía de fábrica.
Entregamos seccionadores eléctricos en toda la República Mexicana
- Entregamos seccionadores para subterránea en todo México, ya sea seccionador G&W Electric o seccioandor Canada Power Products.
- Nos encargamos de coordinar la logística para entregar los seccionadores CFE en el sitio del cliente, asegurándonos de una entrega segura y eficiente.
- Trabajamos en conjunto con el fabricante y el transportista para garantizar que el proceso de entrega sea lo más veloz posible.
Sus proyectos de distribución subterránea se encuentran en buenas manos
- Nuestras soluciones con seccionador G&W son trajes a la medida para cada proyecto donde consideramos las normas subterráneas de CFE.
- iTepeyac cuenta con G&W Electric como su socio tecnológico, el cual ha suministrado soluciones robustas y confiables en equipo eléctrico desde 1905.
- G&W Electric es lider mundial en el suministro de seccionadores eléctricos.
- Pueden estar seguros al trabajar con iTepeyac, ya que somos conscientes de los principales requisitos para la instalación eléctrica subterránea según las reglas de la Comisión Federal de Electricidad (CFE), incluyendo el uso de materiales eléctricos robustos que cumplan con los requerimientos de resistencia mecánica para evitar desgastes o roturas bajo condiciones de operación.
- Con más de 20 años de experiencia trabajando con seccionadores para distribución subterránea y apoyando a los líderes en el ramo eléctrico, estamos comprometidos a cumplir con los proyectos que requieren la mayor exigencia tecnológica y atención al detalle.
¡Brindamos la mejor asesoría en seccionadores eléctricos!
- Tenemos experiencia en proyectos de infraestructura y obra civil y trabajamos con empresas líderes en el suministro de energía segura y almacenamiento. Además, en iTepeyac, tenemos valores como la integridad, la seguridad, la mejora continua y la agilidad. Por estas razones nuestra asesoría técnica será valiosa en la implementación de seccionadores de distribución subterránea.
Contamos con un diseño para ARCO ELÉCTRICO (arc flash) en seccionador de media tensión
- Para maximizar la seguridad del operador, G&W ha creado diseño especial donde el tanque del seccionador eléctrico pueda contener una falla de arco eléctrico interno de 25kA durante 0.25 segundos en SF6 según la norma IEC62271-200 High-voltage switchgear and controlgear - Part 200: AC metal-enclosed switchgear and controlgear for rated voltages above 1 kV and up to and including 52 kV"".
- El tanque es capaz de soportar una presión máxima de 170 psi sin romperse. La capacidad de contener este aumento de presión hace que el diseño de este tanque sea ideal para aplicaciónes en pedestal o bóveda donde no se requiera realizar venteos.
- Estos switches están probados por las normas IEEE C37.72, C37.74, C37.60 e IEC265 aplicando a los modelos de seccionador TNI y GNI.
- El seccionador G&W Electric TNI es un seccionador de 2 frentes teniendo de un lado el mecanismo de operación y en el otro lado las boquillas para conexión. 630A en las vías lado fuente y barra principal. 630 A continuos en las vias protegidas en lado carga.
- El seccionador G&W Electric GNI es un seccionador de 1 frente teniendo de un lado el mecanismo de operación y las boquillas para conexión. 630A ó 900A en las vías lado fuente y barra principal. 630 A continuos en las vias protegidas en lado carga.
