Tubería industrial: Guía para sistemas eléctricos seguros y confiables

En proyectos de media y alta tensión, la tubería industrial es un componente crítico que funciona como el sistema de soporte vital para equipos esenciales como transformadores y switchgear. Lejos de ser un elemento secundario, es un sistema de ingeniería de precisión diseñado para proteger el cableado de potencia, conducir fluidos de enfriamiento y alojar redes de control. La selección y diseño correctos de la tubería son fundamentales para garantizar la seguridad, confiabilidad y vida útil de cualquier instalación eléctrica industrial.

El papel fundamental de la tubería industrial en proyectos de energía

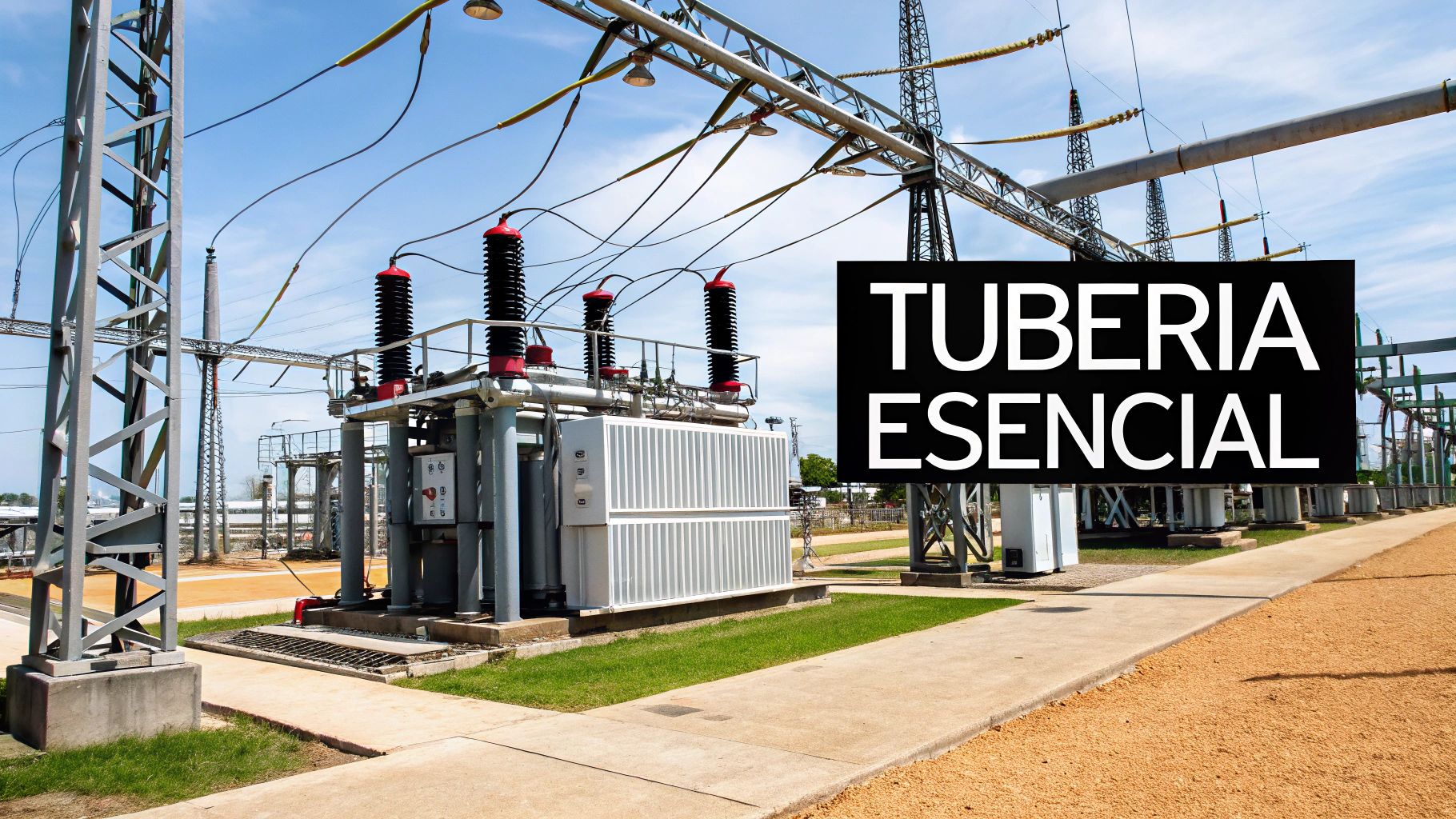

Si una subestación eléctrica fuera un organismo complejo, los transformadores y el switchgear serían el corazón, pero es la tubería industrial la que actúa como el sistema circulatorio. Su función es proteger el cableado de potencia, transportar fluidos de enfriamiento esenciales y dar soporte a las redes auxiliares que aseguran la operación continua y segura de toda la infraestructura.

Estos sistemas de conducción son la primera línea de defensa contra daños mecánicos, corrosión y condiciones ambientales adversas, factores que podrían comprometer la integridad de equipos de alto valor. Por ello, su diseño y especificación deben cumplir con los más altos estándares de ingeniería.

Funciones clave en el sector eléctrico

Una planificación deficiente o una selección inadecuada de la tubería pueden derivar en fallas operativas, paros no programados y costos significativos. Para evitarlo, es crucial comprender las funciones específicas que cumple la tubería en un proyecto eléctrico de gran escala.

Las aplicaciones principales incluyen:

• Protección del cableado de potencia: Actúa como un escudo para los cables de media y alta tensión, especialmente en redes subterráneas, protegiéndolos de la humedad, el aplastamiento y daños mecánicos.
• Conducción de fluidos de enfriamiento: En transformadores de potencia, las tuberías son responsables de circular aceites dieléctricos para disipar el calor y mantener los equipos operando dentro de temperaturas seguras.
• Soporte para sistemas auxiliares: Aloja cableado de control, fibra óptica para sistemas de comunicación y SCADA, así como tuberías para aire comprimido de interruptores o redes contra incendios.

Un sistema de tuberías bien diseñado no solo cumple con las normativas de CFE y las pruebas de LAPEM, sino que influye directamente en la confiabilidad y la vida útil de equipos tan costosos como los transformadores de potencia.

Para ingenieros de proyectos y firmas EPC (Ingeniería, Procura y Construcción), entender la interacción entre los equipos eléctricos y la infraestructura de tuberías es fundamental. Es el punto de partida para construir sistemas eléctricos robustos, duraderos y seguros que cumplan con los estándares más rigurosos de la industria, como los de IEEE e IEC.

La elección de materiales para tuberías en aplicaciones industriales

Seleccionar el material correcto para una tubería industrial es una decisión de ingeniería crítica que impacta directamente en la seguridad y operación a largo plazo del sistema eléctrico. La especificación debe considerar las presiones, temperaturas, agentes químicos y esfuerzos mecánicos a los que estará sometido el componente.

Un error en esta etapa puede comprometer desde la integridad de un transformador de potencia hasta la confiabilidad de una red subterránea completa. Cada aplicación, ya sea la protección de un cable de media tensión o la conducción de aceite dieléctrico, requiere un análisis detallado para seleccionar el material óptimo.

Acero al carbón: Resistencia para aplicaciones críticas

Cuando la robustez y la resistencia a altas presiones y temperaturas son prioritarias, el acero al carbón es la opción indiscutible. Su alta resistencia mecánica lo convierte en el material de elección para sistemas de enfriamiento de transformadores, redes contra incendios y líneas de vapor en plantas de generación de energía.

Su principal ventaja es la facilidad para ser soldado, lo que permite crear sistemas herméticos y confiables que cumplen con normas tan estrictas como la ASME B31.1 para tuberías de potencia. En México, la industria siderúrgica tiene una larga trayectoria en la producción de tubería de acero, fundamental para la infraestructura energética del país. Esta capacidad industrial asegura el suministro de tubería industrial para refinerías, parques industriales y plantas de CFE. Para más información, puede consultar sobre la evolución de la industria del tubo de acero en México.

El acero al carbón es la columna vertebral de los sistemas industriales críticos. Sin embargo, su susceptibilidad a la corrosión exige una estrategia de protección eficaz, como recubrimientos epóxicos o galvanizado.

Polímeros avanzados: Flexibilidad y durabilidad para redes subterráneas

Mientras el acero domina las aplicaciones de alta exigencia mecánica, los polímeros modernos ofrecen soluciones para redes de distribución subterránea y ambientes corrosivos.

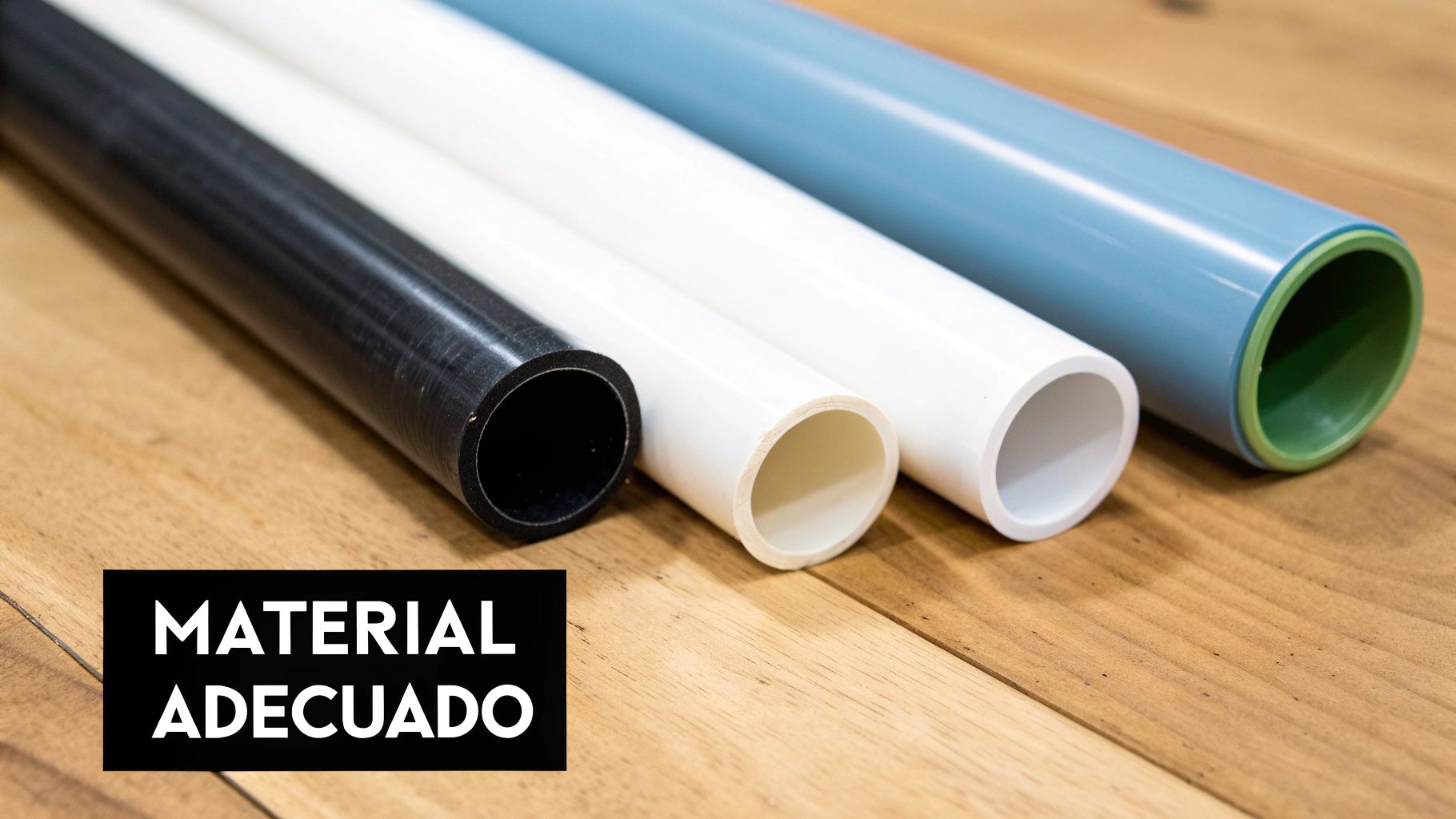

• Polietileno de Alta Densidad (PEAD o HDPE): Es el material preferido para la protección de cableado subterráneo de media y alta tensión. Su flexibilidad facilita una instalación más rápida y económica, adaptándose al terreno con menos uniones. Es inmune a la corrosión y resistente a la abrasión, garantizando una vida útil superior a los 50 años bajo tierra.
• Policloruro de Vinilo (PVC): En sus versiones Cédula 40 y 80, el PVC es una solución económica y práctica para ductos eléctricos y conducción de agua a baja presión. Es ligero, no sufre corrosión electroquímica y su interior liso facilita el tendido de cables. Sus limitaciones son una menor resistencia a altas temperaturas y a ciertos químicos.

Para facilitar la toma de decisiones, la siguiente tabla comparativa resume las propiedades clave de cada material.

Comparativa de materiales para tubería industrial en aplicaciones eléctricas

Esta tabla resume las propiedades clave, aplicaciones típicas y limitaciones de los materiales de tubería más comunes en proyectos de energía e industriales, para facilitar la toma de decisiones.

Material	Ventajas Principales	Aplicaciones Típicas en Sector Eléctrico	Limitaciones
Acero al Carbón	Alta resistencia mecánica y a la temperatura. Durabilidad y facilidad para soldar.	Sistemas de enfriamiento de transformadores, redes contra incendios, líneas de vapor en plantas de generación.	Susceptible a la corrosión. Requiere recubrimientos protectores. Es pesado y su instalación es más compleja.
PEAD (HDPE)	Flexible, resistente a la corrosión y abrasión. Larga vida útil (+50 años). Instalación rápida.	Protección de cableado subterráneo de media y alta tensión, ductos de comunicación.	Menor resistencia a altas temperaturas y a la presión interna en comparación con el acero. Sensible a los rayos UV sin aditivos.
PVC	Ligero, económico y de fácil instalación. Inmune a la corrosión electroquímica.	Canalización de cableado de baja tensión, sistemas de agua de servicio y drenajes en subestaciones.	Resistencia limitada a altas temperaturas y a ciertos solventes químicos. Puede volverse frágil con el tiempo y la exposición al sol.
FRP	Excepcional resistencia a la corrosión química. Alta relación resistencia-peso. Aislante eléctrico.	Sistemas de enfriamiento con agua de mar o tratada, líneas de productos químicos, ductos en ambientes muy corrosivos.	Costo inicial más elevado. Requiere personal especializado para su instalación y reparación.

La selección final siempre dependerá del contexto y las exigencias específicas del proyecto.

Materiales especializados para condiciones extremas

En condiciones operativas donde los materiales convencionales no son suficientes, la ingeniería ofrece soluciones avanzadas. El Plástico Reforzado con Fibra de Vidrio (FRP) es una de ellas. Este material compuesto ofrece una resistencia a la corrosión y una relación resistencia-peso superiores a las del acero.

El FRP es la opción ideal para:

• Sistemas de enfriamiento que utilizan agua de mar o aguas tratadas químicamente.
• Líneas que transportan productos químicos agresivos.
• Proyectos donde el peso de la estructura es un factor crítico.

En resumen, el éxito de un proyecto eléctrico reside en comprender las demandas de cada aplicación y seleccionar la tubería industrial que ofrezca el mejor equilibrio entre rendimiento, durabilidad y costo, siempre en estricto cumplimiento con las normas de CFE, IEC y IEEE aplicables.

Navegando el universo de normas y especificaciones

La confiabilidad de un sistema de tubería industrial depende directamente de las normas que lo respaldan. En proyectos de media y alta tensión, donde la seguridad operativa es la máxima prioridad, el cumplimiento de estándares internacionales y nacionales es la garantía de integridad, rendimiento y protección para los activos y el personal.

Estas normas actúan como un lenguaje técnico universal que define desde la composición química del material hasta los procedimientos de prueba, asegurando que cada componente se comporte de manera predecible y segura en el campo.

El ecosistema de normas: de lo global a lo local

Para cualquier ingeniero, es fundamental entender la jerarquía normativa. Por un lado, están los estándares internacionales que sientan las bases globales; por otro, las normativas nacionales que adaptan esos principios a las regulaciones de nuestro país, como las exigidas por la Comisión Federal de Electricidad (CFE).

Los códigos más influyentes en proyectos de energía son:

• ASME (American Society of Mechanical Engineers): Su código ASME B31, especialmente la sección B31.1 para tuberías de potencia, es la referencia fundamental para sistemas de tuberías en plantas de generación eléctrica.
• API (American Petroleum Institute): Aunque enfocado en la industria de hidrocarburos, estándares como API 5L son un referente de calidad para tuberías de línea utilizadas en redes de combustible para plantas de respaldo.
• ASTM International: Esta organización define las propiedades mecánicas y químicas de los materiales, desde el acero (ASTM A53) hasta el PVC (ASTM D1785) y el polietileno de alta densidad (ASTM D3350).

Cumplir con una norma es adoptar un sistema de calidad probado que reduce drásticamente el riesgo de fallas, fugas y accidentes, protegiendo la inversión y asegurando la continuidad operativa.

Especificaciones clave en el contexto mexicano

Además de las normas internacionales, los proyectos en México deben cumplir con regulaciones locales, como las Normas Mexicanas (NMX) y, de manera crucial para el sector eléctrico, las especificaciones de CFE y las validaciones del Laboratorio de Pruebas de Equipos y Materiales (LAPEM).

Un ejemplo claro es la especificación CFE-DF110-23, que establece los requisitos para ductos subterráneos de polietileno. Esta norma define el material, dimensiones, resistencia al aplastamiento y métodos de prueba para garantizar que la infraestructura subterránea proteja el cableado de media tensión durante décadas.

La capacidad de la industria nacional es clave para cumplir con estas especificaciones. En México, se producen 18.2 millones de toneladas anuales de productos de acero terminados, gran parte destinados al sector energético. Esto permite especificar soluciones locales compatibles con las normas mexicanas. Para más detalles, puede explorar el papel de la industria del acero en la normatividad mexicana directamente en CANACERO.

¿Cómo impactan las normas el diseño y la instalación?

Las normativas influyen en cada fase del proyecto. Durante el diseño, dictan el cálculo del espesor de pared ("cédula") para soportar la presión de operación con un factor de seguridad adecuado. En la construcción, establecen los procedimientos de soldadura calificados y las pruebas no destructivas para asegurar uniones íntegras. Finalmente, determinan los criterios para las pruebas de presión hidrostática que validan todo el sistema antes de su puesta en marcha.

El diseño de redes subterráneas: precisión y seguridad bajo tierra

El diseño de una red eléctrica subterránea es una tarea de ingeniería de alta precisión. Un cálculo incorrecto en el dimensionamiento de la tubería industrial puede causar sobrecalentamiento de los cables o daños irreparables durante la instalación, comprometiendo la fiabilidad de toda la infraestructura.

El proceso exige un análisis detallado de múltiples variables, desde el calibre de los conductores hasta las cargas mecánicas que soportará la canalización, garantizando una instalación segura y de bajo mantenimiento por décadas.

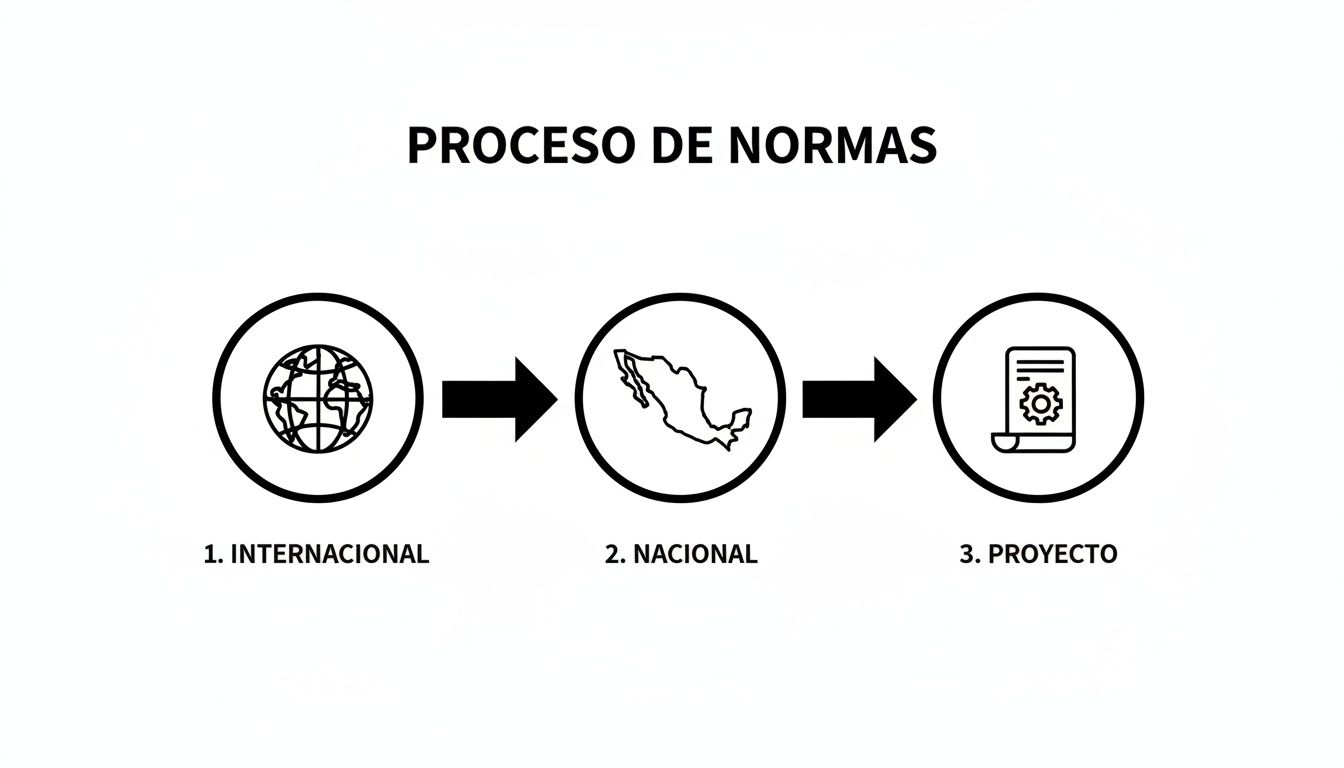

Como muestra el diagrama, las mejores prácticas internacionales se adaptan a las regulaciones locales y se concretan en las especificaciones técnicas que definen la construcción de una red eléctrica particular.

Cálculo del diámetro del ducto: más que solo espacio

El primer paso es definir el diámetro correcto del ducto. La regla de oro, respaldada por normativas como el National Electrical Code (NEC) y especificaciones de CFE, establece que el área ocupada por los cables no debe superar el 40% del área interna del tubo.

Este factor de llenado o fill ratio es crucial por dos motivos: permite jalar los cables sin dañar su aislamiento por fricción y asegura un espacio libre para la circulación de aire, vital para disipar el calor generado por los conductores.

Un ducto con un factor de llenado excesivo se convierte en una trampa de calor, lo que reduce la eficiencia de la transmisión y degrada prematuramente el aislamiento del cable, incrementando el riesgo de una falla catastrófica.

La cédula del tubo: eligiendo la resistencia correcta

Una vez definido el diámetro, se elige la cédula (espesor de pared) en función de las cargas mecánicas que soportará la tubería.

• Cédula 40 (Schedule 40): Es la opción estándar para instalaciones en áreas sin cargas mecánicas significativas, como dentro de edificios o zonas peatonales.
• Cédula 80 (Schedule 80): Su pared más gruesa la hace obligatoria para instalaciones bajo vialidades, estacionamientos o cualquier zona con tráfico de vehículos pesados, donde el riesgo de aplastamiento es alto.

Curvas suaves y tensión controlada: los detalles que importan

Durante el trazado de la ruta, es imperativo evitar curvas cerradas. Cada cable tiene un radio de curvatura mínimo especificado por el fabricante que debe respetarse para no dañar el aislamiento o los conductores.

Asimismo, es fundamental calcular la tensión máxima de jalado. Una tensión excesiva puede estirar los cables, reduciendo su diámetro y afectando su capacidad de conducción. Para evitarlo, se utilizan lubricantes especiales y se instalan registros a distancias estratégicas para facilitar el proceso y reducir la fuerza requerida.

En México, la ingeniería de redes subterráneas a menudo coexiste con grandes proyectos hidráulicos, donde tuberías de proceso, agua de enfriamiento y canalizaciones eléctricas comparten el espacio, exigiendo una coordinación precisa entre disciplinas. Puede consultar más sobre la historia y desarrollo de los sistemas hidráulicos en México para entender mejor este contexto.

Instalación y el blindaje contra la corrosión: donde el proyecto se vuelve realidad

La vida útil de un sistema de tubería industrial se define en el campo, durante su instalación. Una ejecución precisa y una estrategia robusta contra la corrosión son los pilares que aseguran que la infraestructura opere de forma confiable por décadas.

Una soldadura deficiente o un recubrimiento dañado pueden convertirse en puntos de falla que inicien un proceso de degradación silencioso pero destructivo. Por lo tanto, la calidad en la instalación es tan crítica como el diseño.

Uniones perfectas: la clave para un sistema hermético

La integridad de las uniones es crucial, especialmente en sistemas que no admiten fugas, como las líneas de enfriamiento de un transformador. Cada material requiere un método de unión específico para garantizar la máxima resistencia.

• Soldadura: Es el estándar de oro para tuberías de acero. Procesos como SMAW o TIG, ejecutados por personal calificado, crean uniones tan fuertes como el propio material base, asegurando una fusión permanente.
• Termofusión: Es el método preferido para el polietileno de alta densidad (PEAD). Mediante calor y presión controlados, los extremos de los tubos se fusionan a nivel molecular, creando una unión monolítica sin posibilidad de fugas, ideal para redes subterráneas.
• Uniones Roscadas y Bridadas: Indispensables para la conexión de válvulas e instrumentación. El uso de selladores y empaques adecuados es vital para garantizar la hermeticidad.

La batalla constante contra la corrosión

La corrosión es el principal enemigo de la infraestructura metálica, un proceso electroquímico que degrada gradualmente el material hasta provocar una falla. En ambientes industriales, la protección contra la corrosión es una obligación.

La corrosión no solo debilita la estructura; también puede contaminar fluidos críticos como el aceite dieléctrico, afectando la capacidad de aislamiento de equipos de alto valor como los transformadores.

Para combatir la corrosión, se emplean varias líneas de defensa. La primera son los recubrimientos protectores:

• Recubrimientos Epóxicos (FBE): El Fusion Bonded Epoxy es el estándar industrial para tuberías de acero enterradas, creando una barrera física altamente resistente que aísla el metal del ambiente.
• Galvanizado por Inmersión en Caliente: Este proceso recubre el acero con una capa de zinc que actúa como ánodo de sacrificio, corroyéndose primero para proteger el acero. Es común en tubería conduit y soportería.

Para una protección máxima, especialmente en ductos enterrados de alta criticidad, los recubrimientos se combinan con la protección catódica. Este método utiliza una corriente eléctrica controlada para detener químicamente el proceso de corrosión. La combinación de un recubrimiento de alta calidad y un sistema de protección catódica bien diseñado puede garantizar una vida útil de más de 50 años.

El rompecabezas completo: cómo la tubería define el éxito de un proyecto eléctrico

En un proyecto eléctrico, la atención suele centrarse en los equipos principales como transformadores, seccionadores y tableros de control. Sin embargo, la excelencia de una instalación reside en la perfecta orquestación de todos sus componentes. En este sistema, la tubería industrial no es un actor secundario, sino el cimiento sobre el cual se construyen la seguridad y la eficiencia de toda la infraestructura.

Cada detalle, desde la selección del material hasta una instalación que respete las mejores prácticas, impacta directamente en la vida útil y la confiabilidad del sistema. En iTepeyac, entendemos esta visión integral. No nos limitamos a proveer equipos de media y alta tensión de marcas líderes como G&W Electric, Arteche o ABB; actuamos como un socio estratégico que integra cada elemento para entregar una solución completa y funcional.

La ingeniería de valor no se trata de optimizar piezas aisladas, sino de lograr la sinergia del sistema completo. Una red de tuberías bien diseñada garantiza que los equipos de potencia operen en las condiciones óptimas para las que fueron creados.

Nuestro compromiso es asegurar que cada componente, desde un seccionador de última generación hasta el último metro de ducto subterráneo, cumpla con las normativas más estrictas de CFE, LAPEM, IEC y IEEE. Al trabajar con nosotros, usted invierte en la tranquilidad de una solución de ingeniería cohesiva, confiable y segura.

Resolviendo las dudas más comunes sobre tubería industrial

A continuación, respondemos a las preguntas más frecuentes que surgen al seleccionar, instalar o mantener la tubería industrial para sistemas eléctricos.

¿Qué norma me dice qué cédula usar para ductos eléctricos subterráneos?

En México, la especificación CFE-DF110-23 es la referencia clave para ductos de polietileno (PEAD). Sin embargo, la selección de la cédula (espesor de pared) depende de las cargas mecánicas esperadas:

• Cédula 40: Adecuada para zonas de bajo impacto mecánico, como áreas verdes o instalaciones interiores.
• Cédula 80: Indispensable para instalaciones bajo vialidades, estacionamientos o cualquier área con tráfico vehicular, donde su mayor espesor previene el aplastamiento y protege los cables.

¿Cuánto tiempo dura realmente una tubería de PEAD enterrada?

Si se instala correctamente, siguiendo las recomendaciones del fabricante y las buenas prácticas de ingeniería, una tubería de PEAD puede tener una vida útil de más de 50 años. Su inmunidad a la corrosión galvánica y su resistencia a agentes químicos presentes en el suelo eliminan la necesidad de sistemas de protección catódica, lo que representa un ahorro significativo en costos de mantenimiento a largo plazo.

¿Cómo se protege la tubería de acero contra la corrosión en una subestación?

La protección de la tubería de acero en una subestación es crítica para la seguridad y la operatividad. La estrategia más confiable combina dos métodos:

Primero, se aplica un recubrimiento protector de alta resistencia, como el epóxico por fusión (FBE) o un galvanizado por inmersión en caliente. Esta barrera física aísla el metal del ambiente corrosivo.

En ambientes agresivos o para tuberías de misión crítica, se añade un sistema de protección catódica. Este método utiliza una corriente eléctrica controlada para detener el proceso de corrosión a nivel electroquímico. La combinación de ambas técnicas es la estrategia definitiva para garantizar la integridad estructural por décadas.

---
