Guía Esencial de Boquillas para Transformador: Tipos, Normas y Mantenimiento

Las boquillas para transformador son componentes de alta ingeniería, esenciales para la operación segura y confiable de la red eléctrica. Funcionan como el punto de conexión aislado a través del cual la energía de alta tensión pasa desde los devanados internos del transformador, que están a un alto potencial, hacia la red exterior, a través del tanque metálico que está conectado a tierra. Su función es doble y crítica: conducir la corriente de manera eficiente y proporcionar un aislamiento dieléctrico robusto para prevenir cortocircuitos catastróficos.

Entendiendo el rol vital de las boquillas en un transformador

Si imaginamos un transformador de potencia como una bóveda que resguarda una enorme cantidad de energía, la boquilla sería la puerta blindada y perfectamente aislada. Es el único punto por donde esa energía puede salir de manera controlada y segura hacia donde se necesita, garantizando la integridad del sistema.

Este componente, también conocido como aislador pasante o bushing, tiene una doble misión indispensable para cualquier sistema de potencia.

Por un lado, actúa como el punto de conexión terminal. Proporciona el anclaje físico y robusto donde se conectan los conductores de alta tensión de la red con los devanados internos del equipo. Esta conexión debe ser mecánicamente fuerte y eléctricamente eficiente para evitar pérdidas de energía o la formación de puntos calientes que podrían dañar el transformador.

Por otro lado, su función más crítica es la de aislante eléctrico. El cuerpo de la boquilla está fabricado con materiales de alta rigidez dieléctrica, diseñados para soportar la enorme diferencia de potencial entre el conductor energizado y el tanque metálico. Sin este aislamiento, la electricidad buscaría el camino más corto a tierra, provocando una falla destructiva.

La triple función esencial de una boquilla

Para comprender su importancia, podemos resumir su función en tres tareas interconectadas que garantizan la fiabilidad del transformador y de toda la red eléctrica:

• Conducción segura de corriente: Diseñada para manejar la corriente nominal del transformador sin sobrecalentarse y soportar las corrientes de cortocircuito durante breves instantes sin sufrir daños.
• Aislamiento dieléctrico superior: Debe soportar no solo la tensión normal de operación, sino también sobretensiones transitorias causadas por descargas atmosféricas o maniobras en la red, cumpliendo con estrictas normas como IEC 60137 e IEEE C57.19.00.
• Sello hermético: Además de sus funciones eléctricas, la boquilla debe sellar perfectamente la apertura en el tanque del transformador para evitar fugas de aceite dieléctrico e impedir el ingreso de humedad o contaminantes.

En resumen, una boquilla no es un accesorio, sino una pieza de ingeniería de precisión. Su correcta selección, diseño y mantenimiento son fundamentales para la seguridad, fiabilidad y operación continua de cualquier subestación eléctrica que dependa de transformadores de potencia.

Comparando las tecnologías de boquillas y sus materiales

La selección de una boquilla para transformador requiere un análisis técnico detallado, ya que la tecnología ha evolucionado para ofrecer soluciones específicas a distintos desafíos operativos. El material y el diseño interno de una boquilla determinan su comportamiento frente a la tensión eléctrica, las condiciones ambientales y los esfuerzos mecánicos.

Comprender estas diferencias es clave para especificar un componente que garantice la máxima fiabilidad y seguridad, adaptándose a condiciones de servicio variadas, desde una subestación urbana hasta un parque eólico en una zona con alta contaminación.

Boquillas de porcelana OIP: la solución tradicional y probada

Las boquillas con aislamiento de papel impregnado en aceite (OIP), encapsuladas en un aislador de porcelana, representan la tecnología más consolidada en la industria. Durante décadas, han demostrado ser una solución robusta y confiable para transformadores de distribución y potencia a nivel mundial.

Su construcción se basa en un núcleo de papel kraft especial que se enrolla, se seca al vacío y se impregna con aceite dieléctrico. Este núcleo se monta dentro de un aislador de porcelana, un material cerámico reconocido por su excelente rigidez dieléctrica y resistencia a la intemperie y a la radiación UV.

• Historial comprobado: Ofrecen décadas de servicio fiable, siendo la opción estándar para muchos ingenieros por su desempeño conocido.
• Coste-efectividad: Generalmente, representan una inversión inicial menor en comparación con tecnologías más modernas, especialmente en niveles de media tensión.
• Robustez mecánica: La porcelana es muy resistente a la compresión, pero su fragilidad ante impactos y su elevado peso son sus principales desventajas.

Boquillas poliméricas RIP y RIS: la evolución hacia la seguridad

Para superar las limitaciones de la porcelana, surgieron las boquillas con aislamiento seco, que eliminan el aceite líquido de su interior. Las tecnologías más avanzadas son el papel impregnado en resina (RIP) y la resina impregnada sintética (RIS), ambas encapsuladas en un aislador polimérico de hule silicón.

A diferencia de las OIP, el núcleo aislante de una boquilla RIP o RIS es un cuerpo sólido y seco. Esto elimina el riesgo de fugas de aceite, incendios y explosiones violentas, un factor de seguridad crítico en subestaciones compactas o en zonas urbanas.

La tecnología de aislamiento seco (RIP/RIS) representa un avance significativo en seguridad. Al no contener aceite, el modo de falla de estas boquillas es mucho menos catastrófico, evitando proyecciones de fragmentos de porcelana y derrames de aceite que pueden provocar incendios y daños colaterales.

El siguiente mapa conceptual resume el papel fundamental que cumple una boquilla al conectar y proteger el transformador.

Como ilustra el mapa, cualquier boquilla, sin importar su material, debe cumplir la triple función de conducir la corriente, aislar la tensión y sellar herméticamente el transformador.

Para una visión más clara, esta tabla compara las características clave de los principales tipos de boquillas, ayudando a los ingenieros a seleccionar la tecnología más adecuada para cada proyecto.

Comparativa de tecnologías de boquillas para transformador

Característica	Boquilla de Porcelana (OIP)	Boquilla Polimérica (RIP/RIS)	Boquilla de Gas (SF6)
Aislamiento Interno	Papel impregnado en aceite	Papel/Sintético impregnado en resina (seco)	Gas SF6 presurizado
Seguridad (Falla)	Riesgo de explosión, incendio, proyección de fragmentos	Falla no explosiva, sin riesgo de incendio por aceite	Falla contenida, pero requiere manejo de gas
Peso	Muy elevado	Ligero (hasta 60% menos que OIP)	Moderado a elevado
Resistencia al Vandalismo	Baja (frágil a impactos)	Muy alta (resistente a disparos y golpes)	Alta (carcasa metálica)
Mantenimiento	Requiere monitoreo de nivel de aceite y fugas	Prácticamente libre de mantenimiento	Monitoreo de presión del gas
Aplicación Típica	Distribución y potencia (hasta 500 kV)	Distribución y potencia (hasta 800 kV)	Ultra alta tensión (>500 kV), subestaciones GIS
Costo Inicial	Bajo a moderado	Moderado a alto	Muy alto
Resistencia a Contaminación	Buena	Excelente (superficie hidrofóbica del silicón)	No aplica (sistema sellado)

Mientras que las boquillas de porcelana siguen siendo una opción viable y económica, la tecnología polimérica ofrece ventajas significativas en seguridad y mantenimiento que justifican su creciente adopción en proyectos críticos.

El secreto está en el control del campo eléctrico

Un detalle de ingeniería clave en las boquillas de media y alta tensión, tanto OIP como RIP/RIS, es el control capacitivo del campo eléctrico. Dentro del núcleo aislante se insertan finas capas conductoras (aluminio o papel semiconductor) a intervalos precisos.

Estas capas funcionan como una cadena de capacitores en serie, forzando una distribución uniforme del campo eléctrico a lo largo de toda la boquilla. Sin este diseño, la tensión se concentraría en los extremos, provocando descargas parciales que degradarían y destruirían el aislamiento. Es un detalle de diseño invisible pero esencial para la fiabilidad a largo plazo.

Boquillas de gas SF6 para los gigantes de la red

Para las aplicaciones más demandantes en sistemas de ultra alta tensión (UHV), por encima de 500 kV, se utilizan boquillas aisladas con gas hexafluoruro de azufre (SF6). Este gas posee una rigidez dieléctrica casi tres veces superior a la del aire a la misma presión.

Estas boquillas están diseñadas para conectarse directamente a subestaciones encapsuladas en gas (GIS), creando un sistema completamente sellado. Permiten manejar niveles de tensión extremos en espacios compactos, algo inviable con tecnologías OIP o RIP. Su uso es altamente especializado y se reserva para los nodos más críticos de las grandes redes de transmisión.

Navegando las normas que rigen el diseño de boquillas: CFE, IEC y IEEE

Para que una boquilla de transformador funcione de forma segura y sea compatible con equipos de distintos fabricantes, su diseño y pruebas se rigen por un estricto conjunto de normativas. Estas normas garantizan la interoperabilidad, la fiabilidad y la seguridad en la red eléctrica.

Dominar estas especificaciones es crucial para ingenieros y especialistas en proyectos de infraestructura eléctrica, ya que permite tomar decisiones fundamentadas que aseguren la vida útil y el rendimiento del equipo.

Estándares globales que marcan la pauta: IEC y IEEE

A nivel mundial, dos organizaciones establecen las reglas para equipos de alta tensión: la Comisión Electrotécnica Internacional (IEC) y el Instituto de Ingenieros Eléctricos y Electrónicos (IEEE).

• IEC 60137: Es la norma más reconocida a nivel global para boquillas aisladas en tensiones de corriente alterna superiores a 1000 V. Define con precisión los requisitos de diseño y las pruebas tipo, de rutina y especiales que una boquilla debe superar.
• IEEE C57.19.00 y C57.19.01: Son los estándares equivalentes en el continente americano. Aunque comparten principios con la IEC, existen diferencias en algunas metodologías de prueba y criterios de aceptación, cuyo conocimiento es vital en proyectos regidos por especificaciones norteamericanas.

Estos documentos son la base sobre la cual se construyen especificaciones más locales y detalladas.

El sello mexicano: requisitos de CFE y LAPEM

En México, además de cumplir las normas internacionales, cualquier equipo conectado a la red nacional debe apegarse a las especificaciones de la Comisión Federal de Electricidad (CFE). Normativas como la CFE K0000-07 adaptan los estándares IEC y IEEE a las condiciones operativas y de seguridad del país.

Para verificar el cumplimiento, los equipos deben pasar pruebas en laboratorios acreditados como el Laboratorio de Pruebas de Equipos y Materiales (LAPEM), el brazo técnico de la CFE. La aprobación de LAPEM es un requisito indispensable para suministrar equipos a la CFE.

Los parámetros técnicos que realmente importan

Al especificar una boquilla, es fundamental utilizar un lenguaje técnico preciso que defina su capacidad para soportar las condiciones del sistema eléctrico.

Entender la tensión nominal, el BIL y la distancia de fuga no es un mero ejercicio académico. Un error en la especificación de estos valores puede llevar a una falla prematura del componente, comprometiendo la seguridad del personal y la continuidad del servicio eléctrico.

Los datos más críticos a considerar son:

• Tensión y Corriente Nominal: Definen las condiciones de trabajo continuo que la boquilla puede soportar sin degradarse. Siempre deben ser iguales o superiores a las del transformador.
• Nivel Básico de Aislamiento al Impulso (NBAI/BIL): Indica la capacidad de la boquilla para soportar una sobretensión súbita, como la de un rayo, sin que ocurra un flameo o una perforación del aislamiento. Es clave para la coordinación de aislamiento de la subestación.
• Distancia de Fuga (Creepage Distance): Es la longitud total de la superficie del aislador externo. En zonas con alta contaminación (industrial, salina), se requiere una mayor distancia de fuga para evitar flameos por acumulación de suciedad y humedad.

La evolución de la infraestructura eléctrica mexicana ha impulsado el desarrollo de componentes capaces de manejar voltajes cada vez mayores, desde 110 kV en 1907 hasta 765 kV en 1969. Este avance fue posible gracias a mejoras en componentes como las boquillas, diseñadas para aislar y conducir energía de manera segura a tensiones antes inimaginables.

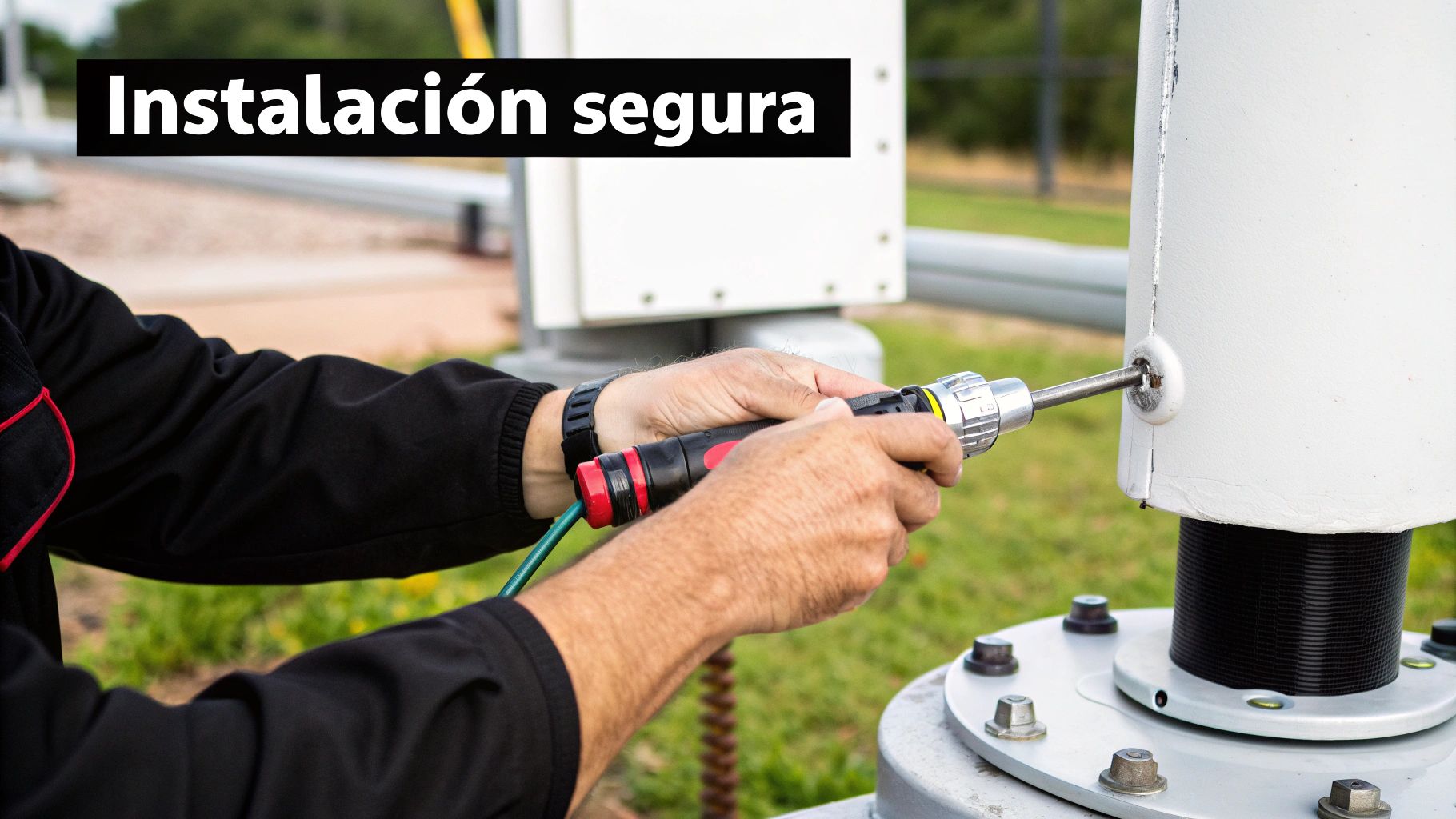

La instalación y puesta en servicio: donde la teoría se encuentra con la realidad

La calidad de una boquilla de transformador se ve comprometida si la instalación es deficiente. Este es un momento crítico donde un error en el apriete o una mala manipulación pueden causar daños permanentes, sentando las bases para una falla futura.

Por lo tanto, la instalación es un procedimiento de ingeniería de precisión que garantiza la integridad mecánica, eléctrica y dieléctrica del sistema. Seguir rigurosamente el protocolo del fabricante es la única manera de asegurar que la boquilla cumpla su ciclo de vida útil.

Preparación y manejo: los primeros pasos son clave

El proceso de instalación comienza mucho antes de que la boquilla se acerque al transformador. Muchos daños ocultos ocurren por una mala manipulación durante el transporte o el almacenamiento.

• Inspección al recibir: Al recibir la boquilla, realice una revisión exhaustiva en busca de daños en el embalaje, fisuras en el aislador y verifique que todos los accesorios estén completos y sin daños.
• Manejo adecuado: Las boquillas, especialmente las de porcelana, son pesadas pero delicadas. Utilice siempre los puntos de izaje indicados por el fabricante y eslingas apropiadas. Nunca aplique fuerza sobre las aletas del aislador o la terminal para evitar microfisuras.

El montaje: precisión milimétrica

El montaje es un procedimiento que no admite prisas. Antes de iniciar, confirme la compatibilidad mecánica: ángulo, patrón de pernos y longitud de inmersión deben coincidir con las especificaciones del transformador.

1. Limpieza a fondo: Las superficies de contacto en la torreta del transformador y la brida de la boquilla deben estar impecables, libres de polvo, grasa o humedad.
2. Empaques nuevos, siempre: Utilice únicamente los empaques nuevos suministrados con la boquilla. Reutilizar empaques viejos compromete el sellado y puede provocar fugas o ingreso de humedad.
3. El torque preciso: Este es un paso crítico. Apriete los pernos de la brida de forma desigual o con la fuerza incorrecta genera tensiones mecánicas peligrosas en el aislador. Es obligatorio usar un torquímetro calibrado y seguir la secuencia de apriete en cruz especificada en el manual.

Un exceso de apriete en los pernos es tan peligroso como un apriete insuficiente. Demasiada fuerza puede fracturar la porcelana; muy poca provocará fugas de aceite y permitirá la contaminación por humedad.

Conexiones y pruebas en campo: la verificación final

Una vez montada la boquilla, se realizan las conexiones eléctricas. La limpieza y el torque correcto son vitales para evitar “puntos calientes”. Las superficies de las terminales deben limpiarse para eliminar óxido, y se debe aplicar un compuesto inhibidor de corrosión antes de apretar al valor especificado.

Antes de energizar, es mandatorio realizar pruebas en campo para confirmar que la boquilla no sufrió daños y que su aislamiento está en perfecto estado.

• Prueba de resistencia de aislamiento (Megger): Mide la resistencia entre el conductor central y la brida de montaje. Un valor bajo puede indicar humedad o un defecto interno.
• Prueba de factor de potencia (Tan Delta): Realizar una prueba inicial establece un valor de referencia “de nacimiento”, que será invaluable para evaluar la salud de la boquilla en el futuro.

Solo cuando estas pruebas arrojan resultados satisfactorios, el transformador y su nueva boquilla están listos para una puesta en servicio segura, garantizando la fiabilidad del equipo desde el primer día.

Diagnóstico y mantenimiento preventivo para una máxima fiabilidad

Una boquilla de transformador raramente falla de manera súbita. Su degradación suele ser un proceso gradual que deja señales detectables. Por ello, implementar un programa de diagnóstico y mantenimiento preventivo es la estrategia más eficaz para identificar estos indicios a tiempo, evitar fallas catastróficas y extender la vida útil del transformador.

Este enfoque proactivo es una inversión directa en la confiabilidad del sistema eléctrico, permitiendo planificar reparaciones, evitar paros de emergencia costosos y proteger activos de alto valor.

La prueba de factor de potencia o Tan Delta

La prueba de factor de potencia, también conocida como Tan Delta, es la herramienta de diagnóstico más poderosa para evaluar el estado del sistema de aislamiento de una boquilla.

En un aislador ideal, la corriente se comportaría de forma puramente capacitiva. En la realidad, existen pequeñas corrientes de fuga que generan pérdidas. La prueba Tan Delta mide la relación entre estas pérdidas y la corriente capacitiva, ofreciendo una radiografía de la calidad del aislamiento.

Un valor bajo y estable indica una boquilla sana. Un incremento en este valor a lo largo del tiempo es una señal de alerta de problemas como:

• Contaminación por humedad: El principal enemigo del aislamiento, ya que reduce drásticamente su rigidez dieléctrica.
• Envejecimiento del material: El estrés térmico y eléctrico degrada gradualmente el papel o la resina.
• Descargas parciales: Micro-descargas internas que erosionan el material aislante hasta causar una falla.

La clave del éxito con la prueba Tan Delta no es un único valor, sino el análisis de tendencias. Comparar los resultados actuales con los valores de fábrica o con mediciones anteriores permite identificar patrones de degradación mucho antes de que se conviertan en un problema crítico.

Técnicas de diagnóstico complementarias

Un programa de mantenimiento integral combina la prueba Tan Delta con otras técnicas para obtener una visión completa del estado de la boquilla.

Termografía infrarroja

Esta técnica no invasiva permite detectar “puntos calientes” invisibles al ojo humano. Una conexión de boquilla con temperatura elevada es una señal clara de una conexión floja o corroída, permitiendo una intervención correctiva antes de que el sobrecalentamiento cause daños mayores.

Análisis de gases disueltos (DGA)

Para boquillas OIP (papel impregnado en aceite), el DGA es vital. Al igual que un análisis de sangre, detecta gases disueltos en el aceite liberados por fallas incipientes como sobrecalentamiento o descargas. La identificación de gases específicos (acetileno, etileno, hidrógeno) permite diagnosticar con precisión el tipo de problema interno.

Inspección visual y limpieza

Nunca se debe subestimar el valor de una inspección visual rigurosa para detectar grietas, daños en aisladores poliméricos o fugas de aceite. Además, mantener los aisladores limpios, especialmente en zonas con alta contaminación, previene la formación de caminos conductores que pueden provocar un arqueo (flameo).

El mantenimiento en subestaciones eléctricas es crucial para la confiabilidad del sistema. En México, el mantenimiento deficiente es una de las principales causas de fallas en el suministro. Por ello, la CFE ha desarrollado procedimientos específicos, incluyendo mediciones de factor de potencia y capacitancia, para anticipar problemas en boquillas y otros componentes críticos.

Cómo elegir un proveedor experto para tus proyectos

La selección de una boquilla para transformador trasciende la simple comparación de hojas de datos técnicos. Implica elegir un socio tecnológico que será clave en el éxito de tu proyecto. Optar por la alternativa más económica sin un respaldo técnico sólido puede resultar en costos mucho mayores a largo plazo debido a fallas inesperadas, problemas de compatibilidad o incumplimiento normativo.

Un proveedor de valor no se limita a entregar un componente; actúa como una extensión de tu equipo de ingeniería, ofreciendo soporte técnico desde la fase de especificación hasta la postventa.

El valor del respaldo técnico: más allá del producto

Un verdadero socio tecnológico te guiará a través del complejo panorama normativo, asegurando que cada boquilla para transformador cumpla rigurosamente con los estándares de CFE, LAPEM, IEC e IEEE aplicables en México. Esta certeza normativa es fundamental para la seguridad y legalidad de tu instalación.

La diferencia entre un simple vendedor y un aliado estratégico radica en servicios como:

• Ingeniería de aplicación: Asesoría especializada para definir las especificaciones exactas que requiere tu transformador, considerando sus condiciones operativas reales.
• Soporte técnico postventa: Acceso a expertos que puedan resolver dudas durante la instalación y el mantenimiento, asegurando que los procedimientos se ejecuten correctamente.
• Certeza y garantía: La tranquilidad de trabajar con marcas de prestigio mundial como Arteche, Hitachi Energy o ABB, respaldadas por distribuidores especializados en México.

Invertir en calidad y respaldo experto es la estrategia más inteligente para mitigar riesgos. Un proveedor confiable se convierte en tu primera línea de defensa para garantizar la fiabilidad y longevidad de tu infraestructura eléctrica. La decisión correcta no solo protege tu inversión, sino que asegura la continuidad del suministro eléctrico.

Preguntas frecuentes sobre boquillas de transformador

Para concluir esta guía, respondemos algunas de las preguntas más comunes entre ingenieros, técnicos y personal de mantenimiento, con el objetivo de ofrecer respuestas claras y prácticas.

¿Cuál es la vida útil esperada de una boquilla de transformador?

La durabilidad de una boquilla para transformador varía según la tecnología, las condiciones operativas y el mantenimiento.

• Boquillas OIP (porcelana): Con un mantenimiento adecuado, pueden operar de manera confiable por más de 25 a 30 años. La humedad es su principal factor de degradación.
• Boquillas RIP/RIS (poliméricas): Gracias a su aislamiento seco, son menos susceptibles a la humedad y se espera que superen los 30 años de vida útil con un mantenimiento mínimo.

Factores como sobretensiones frecuentes, alta contaminación ambiental o vibraciones excesivas pueden reducir significativamente estos plazos.

¿Cuáles son las causas más comunes de falla en una boquilla?

Las fallas en boquillas suelen ser el resultado de un proceso de degradación gradual. Las causas más comunes son:

1. Ingreso de humedad: Es la causa principal, ya que degrada las propiedades dieléctricas del aislamiento y puede provocar una falla catastrófica.
2. Descargas parciales internas: Micro-descargas en vacíos o defectos del aislamiento que erosionan el material hasta provocar una perforación.
3. Malas conexiones externas: Conexiones flojas o corroídas generan puntos calientes que aceleran el envejecimiento térmico del aislamiento interno.
4. Daño mecánico: Impactos durante el transporte o la instalación pueden crear microfisuras en la porcelana, que se convierten en vías de entrada para la humedad.

¿Se pueden intercambiar boquillas entre diferentes marcas de transformadores?

Técnicamente es posible, pero no es recomendable sin un análisis de ingeniería detallado. No es suficiente que coincidan la tensión y la corriente. Para un intercambio seguro y funcional, se deben verificar:

• Dimensiones mecánicas: El patrón de pernos de la brida, el ángulo de montaje y la longitud de inmersión deben ser idénticos.
• Características eléctricas: Los valores de capacitancia (C1 y C2) deben ser muy similares para no afectar las mediciones de diagnóstico y los sistemas de monitoreo.
• Coordinación de aislamiento: El nivel de aislamiento (BIL) debe ser compatible con el resto del transformador para no crear un punto débil en el sistema.

Instalar una boquilla incorrecta puede generar estrés mecánico, puntos calientes o un sellado deficiente. Lo ideal es utilizar siempre el repuesto original del fabricante o uno certificado como equivalente por un experto.

---
