Guía completa de Sistemas de Distribución Eléctrica

Los sistemas de distribución eléctrica son la etapa final en el proceso de entrega de energía, responsables de llevar la electricidad desde las subestaciones de transmisión hasta los consumidores finales. Esta red de media y baja tensión, compuesta por transformadores, interruptores y cables, es fundamental para la operación de industrias, comercios y hogares, garantizando un suministro seguro, confiable y constante. Su diseño, operación y mantenimiento son cruciales para la estabilidad y eficiencia del sistema eléctrico nacional.

La anatomía de la red eléctrica moderna

Para comprender la función de los sistemas de distribución eléctrica, es útil visualizar la red como el sistema circulatorio de una nación. Las centrales de generación son el corazón, bombeando energía. Las líneas de transmisión de alta tensión actúan como las arterias principales, transportando grandes bloques de energía a largas distancias. Finalmente, los sistemas de distribución representan la red capilar que se ramifica para llegar a cada punto de consumo.

Si esta etapa final falla, todo el sistema se detiene. Por ello, su robustez y confiabilidad, regidas por normativas estrictas, son pilares de la seguridad energética del país.

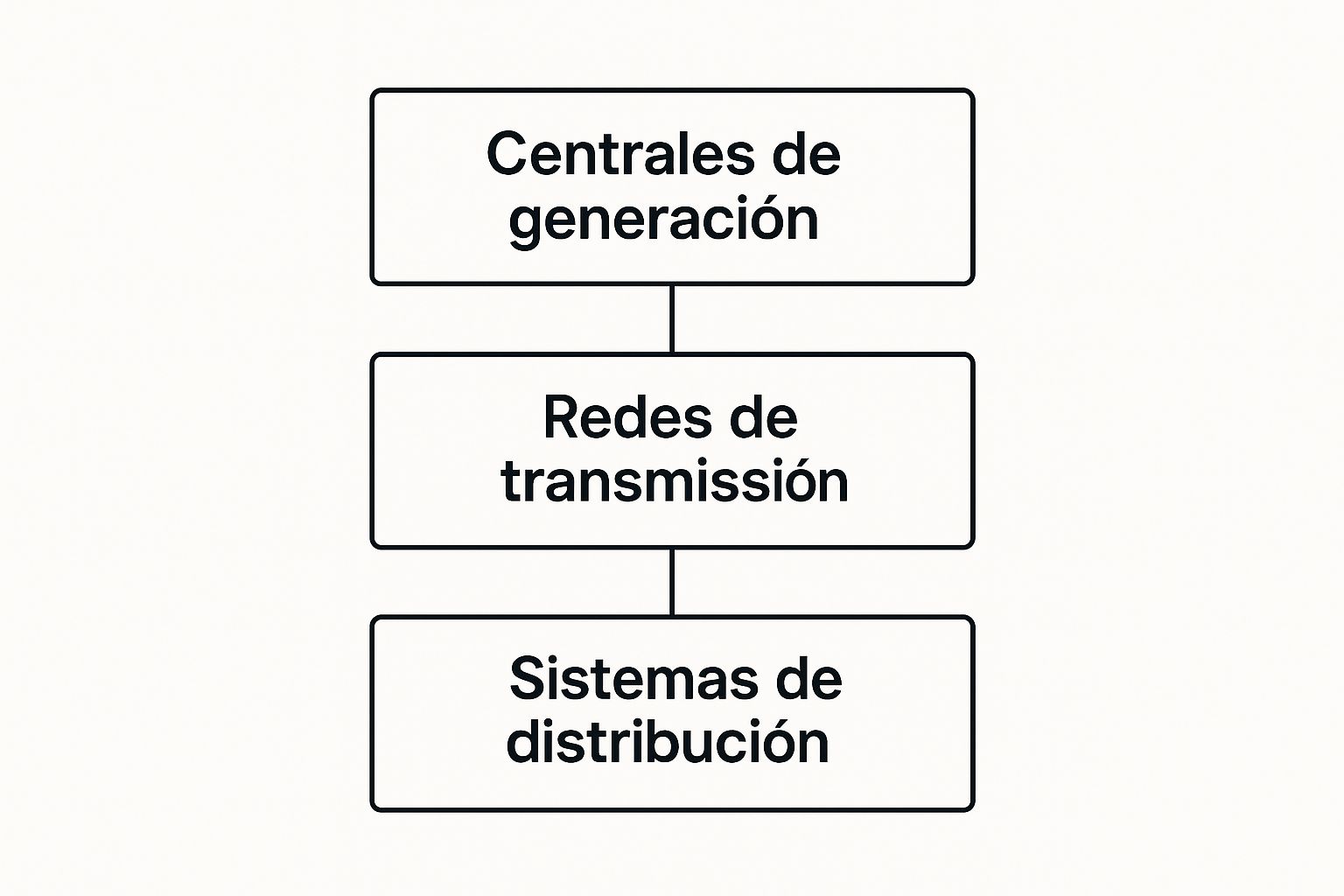

Como ilustra el diagrama, la distribución es el eslabón que conecta directamente la infraestructura a gran escala con los usuarios finales, haciendo de su fiabilidad un requisito no negociable.

El alcance y los retos del sistema en México

La red eléctrica de México es una infraestructura masiva que enfrenta el desafío constante de una demanda creciente. La Red Nacional de Transmisión abarca aproximadamente 111,144 km de líneas, un sistema complejo que requiere modernización continua para mejorar su eficiencia.

En 2023, las pérdidas técnicas y no técnicas en transmisión y distribución alcanzaron el 12.2%. Afortunadamente, existen planes estratégicos para mitigar este problema. Se proyecta una reducción de estas pérdidas al 10.8% en 2024, con el objetivo de alcanzar un 7.9% para 2038 mediante la modernización de equipos y la implementación de programas de eficiencia. Para profundizar en las proyecciones, puede consultarse el ciclo de inversión en infraestructura eléctrica en México.

Un diseño robusto y apegado a la normativa es la piedra angular de la seguridad energética. El verdadero valor de una red se mide por su capacidad para soportar fallas, adaptarse a nuevas cargas y operar con máxima eficiencia para la industria y la sociedad.

La importancia del cumplimiento normativo

La confiabilidad de un sistema eléctrico no es producto del azar, sino del estricto apego a estándares técnicos. La correcta implementación de normativas es fundamental por varias razones técnicas y operativas:

• Garantiza la seguridad: Protege al personal técnico y a los usuarios finales contra riesgos eléctricos como cortocircuitos, fallas de arco y sobretensiones.
• Asegura la interoperabilidad: Permite que equipos de distintos fabricantes, como transformadores de Arteche o seccionadores de G&W Electric, se integren y operen de manera coordinada.
• Maximiza la fiabilidad: Reduce la frecuencia y duración de las interrupciones (SAIDI/SAIFI), un factor crítico para procesos industriales donde los paros no programados generan pérdidas económicas significativas.

Cumplir con estándares como los de CFE y LAPEM en México, además de las normas internacionales IEC e IEEE, no es una mera formalidad. Es una necesidad estratégica que asegura la resiliencia, seguridad y eficiencia de toda la infraestructura eléctrica.

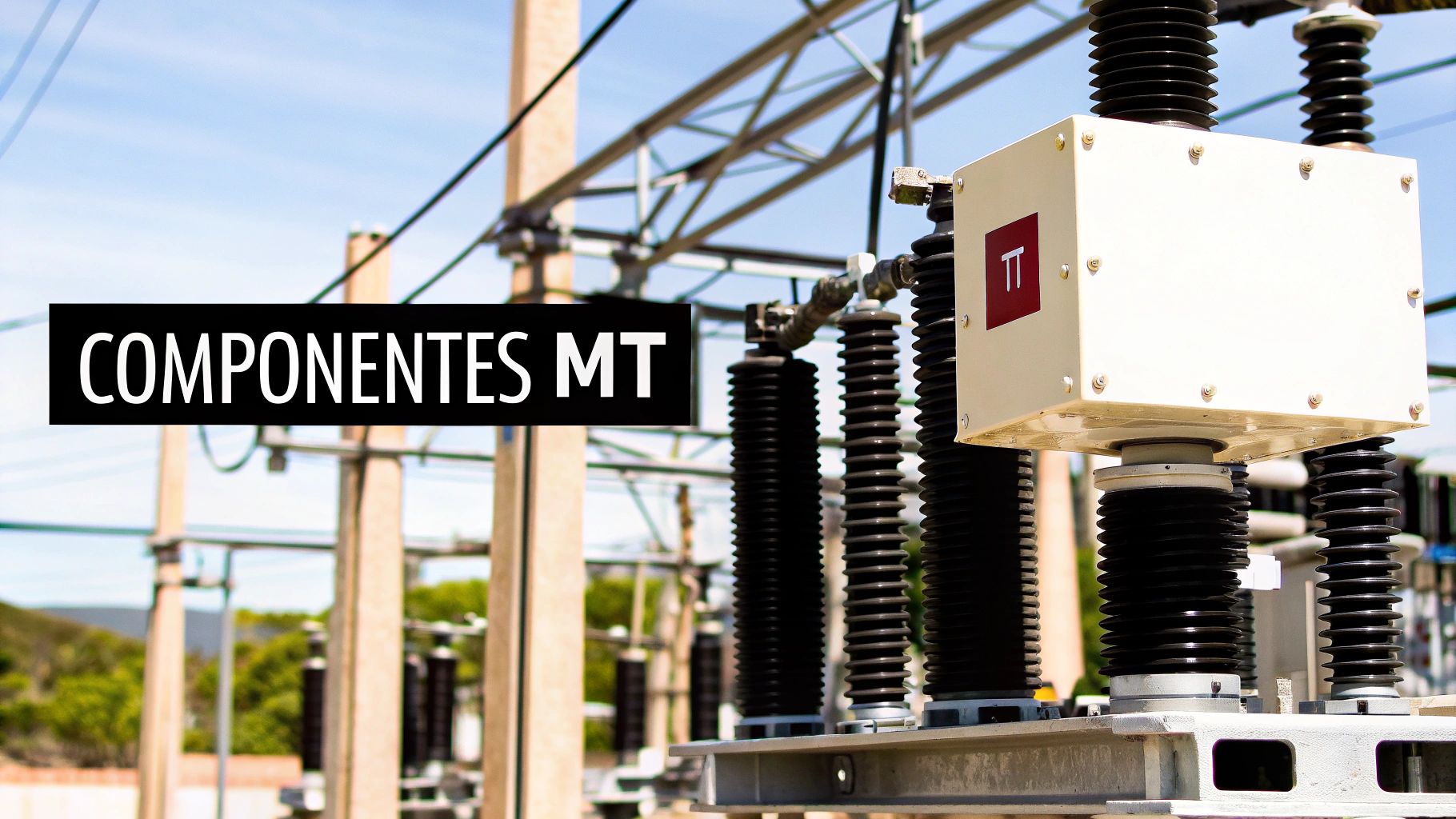

Componentes clave en la distribución de media tensión

Un sistema de distribución eléctrica es una orquestación de equipos de alta ingeniería que deben operar en perfecta sincronía. Para el ingeniero o responsable de proyectos, comprender el rol de cada componente es fundamental para tomar decisiones que impactan directamente la continuidad del servicio (QoS), la seguridad operativa y los costos de ciclo de vida (LCC).

El control y la protección de los sistemas de distribución eléctrica residen en equipos especializados de media tensión. Estos actúan como los guardianes de la red, garantizando el flujo estable de energía y actuando de manera precisa ante cualquier anomalía.

Celdas de seccionamiento y protección (Switchgear)

Las celdas de media tensión, o switchgear, constituyen el centro neurálgico para el control y la protección de los circuitos de distribución. Estos ensambles blindados integran interruptores, seccionadores y dispositivos de protección para gestionar el flujo de energía de forma segura y confiable.

Su misión es triple: proteger los circuitos contra sobrecorrientes y cortocircuitos, aislar secciones de la red para mantenimientos seguros (LOTO), y ejecutar maniobras para reconfigurar la topología de la red. Ya sean aislados en aire (AIS) o en gas (GIS), estos equipos son la columna vertebral para la segmentación y el control de la red. La selección de equipos con certificaciones oficiales CFE-LAPEM de marcas como ABB o G&W Electric es una inversión directa en la confiabilidad y durabilidad del sistema.

Transformadores de distribución

Si el switchgear es el cerebro de control, el transformador de distribución es el corazón de la conversión de energía. Su función es reducir el nivel de voltaje de la red de media tensión (típicamente 13.8 kV, 23 kV o 34.5 kV) a niveles de utilización industrial, comercial o residencial (480 V, 220 V, etc.).

Un transformador de alta eficiencia no solo adapta el voltaje, sino que minimiza las pérdidas de energía (sin carga y con carga) y contribuye a la regulación de la tensión en el punto de entrega. La correcta especificación de su capacidad (kVA), método de enfriamiento (ej. ONAN/ONAF) y materiales constructivos es una de las decisiones de ingeniería más críticas, con un impacto directo en la eficiencia energética de toda la instalación.

Restauradores y seccionalizadores: automatización y resiliencia de la red

En la ocurrencia de fallas, la prioridad es restablecer el servicio rápidamente, minimizando el área de afectación. Los restauradores (reclosers) y seccionalizadores operan de forma coordinada para lograr este objetivo.

• Restaurador (Recloser): Es un interruptor automático con capacidad de control inteligente. Detecta una sobrecorriente de falla, interrumpe el circuito y ejecuta una secuencia programada de recierres. Dado que aproximadamente el 80% de las fallas en redes aéreas son transitorias, esta capacidad de “restaurar” el servicio de forma autónoma es clave para mejorar los índices de continuidad.
• Seccionalizador: Es un dispositivo de seccionamiento que opera en coordinación con un equipo de protección aguas arriba (el restaurador). No posee capacidad de interrupción de fallas, pero cuenta las operaciones del restaurador. Si la falla persiste tras un número predefinido de intentos, el seccionalizador abre durante el intervalo de desenergización, aislando permanentemente el ramal afectado. Esto permite al restaurador cerrar exitosamente y restablecer el servicio al resto del circuito.

Esta coordinación es la base de las redes con capacidad de auto-recuperación (self-healing), minimizando drásticamente los tiempos de interrupción (CML) y optimizando la localización de fallas por parte del personal técnico.

Comparativa de equipos de protección y seccionamiento

Equipo	Función principal	Aplicación típica	Ventaja clave
Restaurador (Recloser)	Interrumpir corrientes de falla e intentar restablecer el servicio automáticamente.	Troncales de circuitos de distribución, salidas de subestaciones.	Mejora drásticamente los índices de continuidad del servicio (SAIDI/SAIFI) al resolver fallas transitorias sin intervención humana.
Seccionalizador	Aislar permanentemente una sección de la red con una falla persistente, en coordinación con un restaurador.	Derivaciones o ramales de circuitos largos, zonas de difícil acceso.	Aísla el problema de forma precisa, permitiendo restaurar el servicio en la mayor parte del circuito y facilitando la localización de la falla.

En resumen, la combinación de restauradores en troncales y seccionalizadores en ramales crea una red significativamente más resiliente y con una gestión operativa superior.

La correcta coordinación entre restauradores y seccionalizadores es la primera línea de defensa contra interrupciones prolongadas. Transforma una red pasiva en un sistema activo que protege los activos y mejora la calidad del servicio al usuario final.

Redes aéreas vs. subterráneas: análisis técnico-económico

Una de las decisiones estratégicas en el diseño de un sistema de distribución eléctrica es la elección entre una infraestructura aérea o subterránea. Esta decisión trasciende la estética y tiene profundas implicaciones en la inversión inicial (CAPEX), la confiabilidad del servicio y los costos de operación y mantenimiento (OPEX) a lo largo de décadas.

La elección óptima depende de un análisis detallado de factores técnicos, económicos y ambientales específicos del proyecto, ya sea un denso centro urbano, un nuevo parque industrial o una comunidad rural.

Ventajas y realidades de las redes aéreas

La predominancia de las redes aéreas en México y el mundo se debe a su menor costo de inversión inicial. La instalación de postes, crucetas y el tendido de conductores aéreos es un proceso logísticamente más simple y económico que la ejecución de obra civil para sistemas subterráneos.

Esta ventaja económica se extiende a las operaciones de mantenimiento y reparación. La inspección visual y el acceso directo a los componentes facilitan la localización y corrección de fallas, lo que generalmente se traduce en tiempos medios de reparación (MTTR) más cortos. Sin embargo, esta misma exposición es su principal debilidad, haciéndolas vulnerables a múltiples amenazas:

• Vulnerabilidad climática: Están directamente expuestas a vientos fuertes, huracanes, caída de árboles y descargas atmosféricas, que son la causa principal de interrupciones.
• Riesgos de seguridad: La presencia de conductores energizados expuestos representa un riesgo inherente para la seguridad pública y la fauna.
• Impacto estético: La infraestructura aérea genera contaminación visual, afectando el paisaje urbano y el valor de las propiedades.

A pesar de sus desventajas, su eficiencia en costos las mantiene como la opción pragmática para zonas rurales o de baja densidad poblacional, donde el presupuesto es un factor limitante.

La fiabilidad y seguridad de las redes subterráneas

Los sistemas subterráneos representan una inversión en confiabilidad y resiliencia. Al alojar los cables y equipos (como transformadores tipo pedestal o sumergibles) en ductos y registros bajo tierra, se les protege de la mayoría de las amenazas externas.

Su principal ventaja es una confiabilidad operativa superior. Al estar protegidos de eventos climáticos, colisiones de vehículos o contacto con la fauna, la tasa de fallas se reduce drásticamente. Esto se traduce en una continuidad de servicio excepcional, un requisito indispensable para hospitales, centros de datos, procesos industriales críticos y zonas residenciales de alto valor.

Una red subterránea bien diseñada es una inversión en la continuidad operativa. Al minimizar la exposición a factores externos, se blinda el suministro eléctrico, pasando de un modelo reactivo de reparación a uno proactivo de mantenimiento planificado.

Otros beneficios clave incluyen:

• Mayor seguridad: Se elimina prácticamente el riesgo de electrocución por contacto accidental, mejorando significativamente la seguridad pública.
• Mínimo impacto estético: Liberan el espacio visual de cables, permitiendo un desarrollo urbano más limpio y ordenado, a menudo un requisito en centros históricos y nuevos desarrollos.
• Menores costos de mantenimiento preventivo: Se eliminan gastos recurrentes como la poda de árboles, una actividad constante y costosa en las redes aéreas.

La principal barrera de entrada es el costo. La obra civil necesaria puede hacer que una red subterránea sea de 3 a 10 veces más costosa que su equivalente aéreo. Además, aunque las fallas son menos frecuentes, su localización y reparación son procesos más complejos y costosos, que requieren equipos de diagnóstico especializados. En polos de desarrollo industrial como Monterrey o Querétaro, la tendencia favorece los sistemas subterráneos, donde los beneficios a largo plazo en calidad de servicio y estética urbana justifican la inversión inicial.

La evolución hacia las redes eléctricas inteligentes (Smart Grids)

Históricamente, los sistemas de distribución eléctrica han operado con un flujo de energía unidireccional, desde las centrales de generación hasta los consumidores. Estos sistemas, aunque fiables, eran pasivos y con una visibilidad limitada del estado de la red en tiempo real.

Este paradigma está cambiando radicalmente. La red está evolucionando de una infraestructura pasiva a un ecosistema activo, comunicativo y bidireccional, conocido como Red Inteligente o Smart Grid. Esta transformación no es una simple modernización, sino una reinvención de la gestión energética, que integra tecnologías de automatización y comunicación para operar la infraestructura de manera más eficiente, resiliente y sostenible.

La automatización como el cerebro de la red

El núcleo de una red inteligente es su capacidad para monitorear, analizar y controlarse de forma autónoma. El objetivo ya no es solo reaccionar a las fallas, sino anticiparlas y gestionarlas proactivamente.

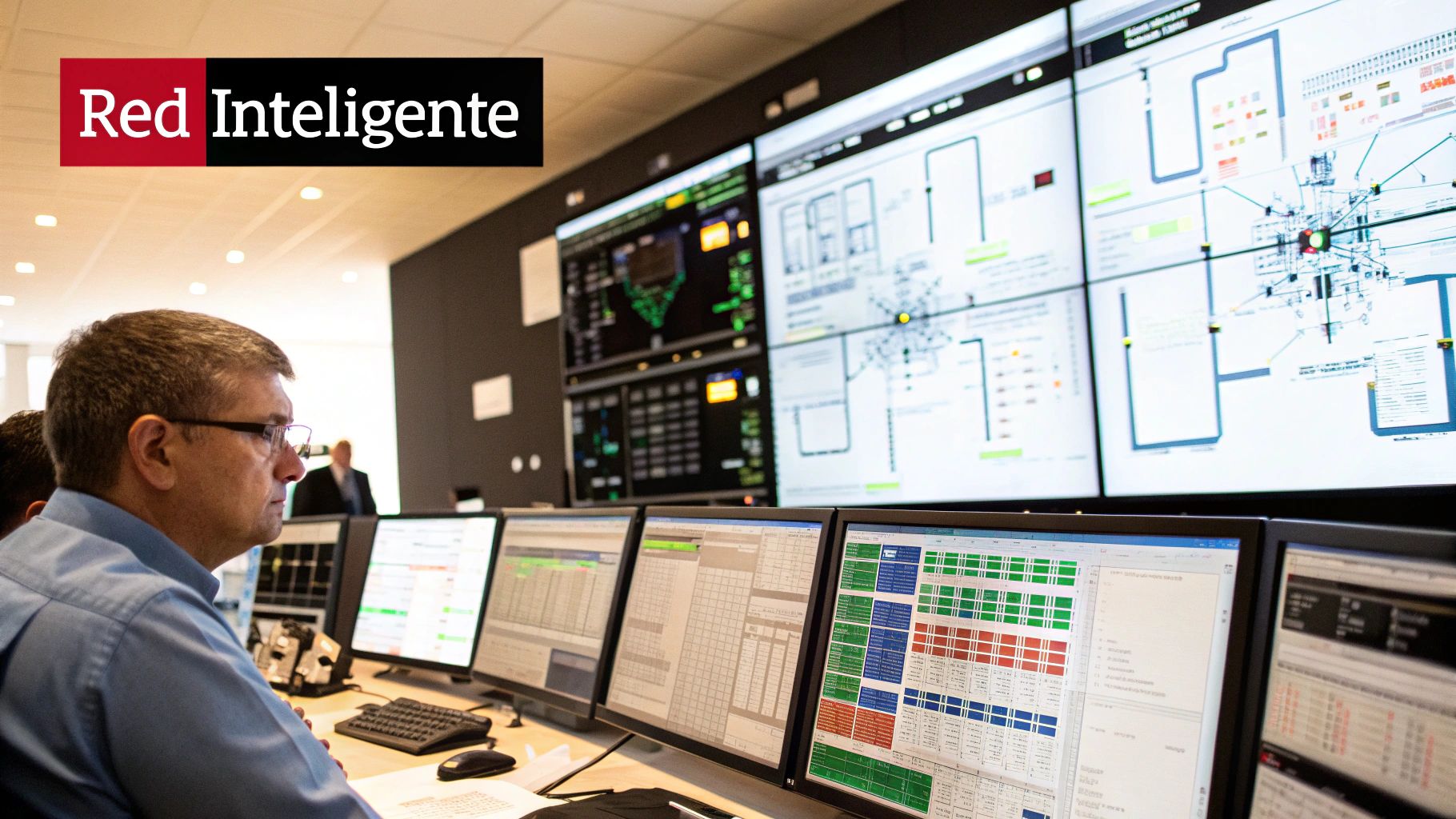

Los sistemas SCADA (Supervisory Control and Data Acquisition) son una herramienta fundamental en este proceso. Funcionan como el centro de control centralizado, permitiendo a los operadores visualizar el estado de la red en tiempo real, recibir alarmas y operar remotamente equipos clave como interruptores y restauradores. Esto reduce drásticamente los tiempos de respuesta ante incidentes, de horas a minutos.

Para su correcto funcionamiento, un sistema SCADA se apoya en componentes de campo:

• Unidades Terminales Remotas (RTU): Son los “ojos y oídos” de la red. Instaladas en subestaciones y puntos estratégicos, recopilan datos (tensión, corriente, estado de equipos) y los transmiten al centro de control.
• Comunicaciones robustas: La integridad de los datos depende de una red de comunicaciones fiable, que puede incluir fibra óptica, radiofrecuencia o redes celulares, garantizando una conexión segura y de baja latencia.
• Protocolos estandarizados: Para asegurar la interoperabilidad entre equipos de diferentes fabricantes, como un reconectador de G&W Electric y un relé de protección de Hitachi Energy, se utilizan protocolos como DNP3 o IEC 61850.

Esta infraestructura de control, medición y comunicación es lo que dota de “inteligencia” a la red.

Beneficios tangibles de una red inteligente

La transición a una Smart Grid se traduce en beneficios concretos para las compañías eléctricas, la industria y los usuarios finales, centrados en la mejora de la confiabilidad, eficiencia y sostenibilidad.

El beneficio más significativo es la capacidad de Detección y Aislamiento Automático de Fallas (FDIR). Ante una falla, los sensores la localizan instantáneamente. El sistema aísla de forma autónoma solo el tramo afectado y reconfigura el flujo de energía a través de rutas alternativas, manteniendo el servicio para la mayoría de los usuarios. Una interrupción que antes duraba horas puede resolverse en segundos.

La red inteligente cambia las reglas del juego en la gestión de fallas. En lugar de esperar a que los clientes llamen para reportar un apagón, el sistema se autodiagnostica y se reconfigura solo para minimizar el impacto. La calidad del servicio mejora radicalmente.

Habilitando la integración de renovables y la gestión de la demanda

La red inteligente es también un habilitador clave para la integración de la generación distribuida (GD), como la energía solar y eólica. A diferencia de una red tradicional, una Smart Grid puede gestionar la intermitencia de estas fuentes, predecir la generación, ajustar la demanda y utilizar sistemas de almacenamiento de energía para mantener el equilibrio y la estabilidad de la red.

Además, mediante la Infraestructura de Medición Avanzada (AMI), que incluye medidores inteligentes, las empresas eléctricas pueden implementar tarifas dinámicas y programas de gestión de la demanda. Esto incentiva a los usuarios a optimizar su consumo, aplanando la curva de demanda y mejorando la utilización de la infraestructura existente. La red evoluciona de un simple proveedor a un gestor activo del ecosistema energético.

Diseño y ejecución de proyectos de distribución eléctrica

La fiabilidad de un sistema de distribución eléctrica se define en su etapa de diseño. La diferencia entre una red que opera de forma óptima durante décadas y una que sufre interrupciones recurrentes radica, casi siempre, en la calidad y el rigor de su planeación e ingeniería.

El despliegue de un proyecto de distribución, ya sea para una planta industrial o para una red de servicio público, exige precisión de ingeniería y una visión a largo plazo. El éxito no se mide el día de la puesta en servicio, sino en la capacidad del sistema para operar de forma segura, eficiente y flexible a lo largo de su vida útil, logrando un equilibrio óptimo entre CAPEX y OPEX.

Los pilares de un diseño exitoso

Todo proyecto robusto se fundamenta en un análisis de ingeniería detallado. Antes de seleccionar cualquier equipo, es imperativo realizar una serie de estudios que servirán como la hoja de ruta técnica del proyecto. Estos análisis no son opcionales; son la garantía de que la infraestructura resistirá las condiciones operativas nominales y las de contingencia.

Los estudios de ingeniería indispensables incluyen:

• Estudio de flujo de cargas: Determina cómo se distribuirá la energía a través de la red bajo diferentes escenarios de carga. Permite identificar posibles sobrecargas y caídas de tensión, y es fundamental para el correcto dimensionamiento de conductores y transformadores.
• Estudio de cortocircuito: Calcula las máximas corrientes de falla que pueden presentarse en distintos puntos del sistema. Este dato es vital para especificar la capacidad interruptiva (kA) de los equipos de protección, garantizando que puedan operar de forma segura sin fallar catastróficamente.
• Coordinación de protecciones: Consiste en ajustar los dispositivos de protección (relés, reclosers, fusibles) para que operen de forma selectiva. El objetivo es que, ante una falla, solo actúe el dispositivo más cercano al problema, aislando el área mínima posible y evitando interrupciones generalizadas.

La ejecución rigurosa de estos estudios, siguiendo estándares como los de la IEEE, es la primera y más importante línea de defensa contra fallas operativas y riesgos de seguridad.

Un diseño eléctrico que omite o simplifica estos estudios es como construir una estructura sin un análisis sísmico. Puede funcionar en condiciones normales, pero su vulnerabilidad ante eventos imprevistos representa un riesgo inaceptable para la seguridad y la continuidad operativa.

Selección de equipos y cumplimiento normativo

Con los resultados de los estudios de ingeniería, se procede a la selección de equipos. Este proceso va más allá del costo y exige una verificación exhaustiva del cumplimiento de las normativas aplicables, como la NOM-001-SEDE-2012 en México, y estándares internacionales como IEC o IEEE.

Para equipos que se interconectan a la red nacional, la certificación CFE-LAPEM es un requisito indispensable, ya que garantiza la compatibilidad, seguridad y calidad del equipo. Optar por fabricantes reconocidos como G&W Electric, Arteche o ABB, que invierten en estas certificaciones, no solo simplifica la aprobación de proyectos, sino que también minimiza los riesgos técnicos a largo plazo.

Un diseño con visión de futuro

Un error común es diseñar un sistema que solo satisface la demanda actual. Un diseño inteligente debe ser escalable, anticipando el crecimiento futuro de la carga. Esto puede implicar la instalación de ductos adicionales, la selección de una subestación con espacio para expansión o la especificación de transformadores con capacidad de sobrecarga.

Esta visión a futuro es crítica en el contexto de México, donde la modernización de la infraestructura es una prioridad. Se proyectan inversiones de 83,526 millones de pesos en la red de transmisión entre 2025 y 2028 para fortalecer el sistema. El análisis del IMCO sobre la infraestructura del sistema eléctrico ofrece un panorama detallado de estas necesidades. Un diseño bien planificado es la base para un sistema seguro, de bajo costo operativo y preparado para los desafíos del futuro.

¿Qué le depara el futuro a la distribución eléctrica en México?

La red de distribución eléctrica en México se encuentra en un punto de inflexión. El crecimiento de la demanda industrial, la electrificación del transporte y la transición hacia energías limpias exigen una infraestructura más robusta, flexible e inteligente. La modernización de la red no es una opción, sino una necesidad para evitar que se convierta en un cuello de botella para el desarrollo económico del país.

El desafío requiere una estrategia dual: una fuerte inversión en la modernización de la infraestructura física existente y la adopción acelerada de tecnologías de automatización y control que doten a la red de la resiliencia necesaria para el siglo XXI.

La modernización como prioridad nacional

El gobierno mexicano, a través del Plan de Fortalecimiento y Expansión del Sistema Elético Nacional 2025-2030, ha establecido una hoja de ruta para esta modernización. El plan contempla la adición de 22,674 MW de capacidad por parte de la CFE y 6,400 MW del sector privado, integrando diversas tecnologías, desde ciclos combinados hasta parques eólicos y solares.

Para gestionar esta nueva capacidad, se prevé la construcción de 275 nuevas líneas de transmisión y 524 obras en subestaciones, según las actualizaciones del sector eléctrico para 2025. Sin embargo, la expansión debe ir acompañada de inteligencia; la red de distribución debe evolucionar para gestionar flujos de energía bidireccionales y variables sin comprometer la estabilidad.

El rol de los aliados tecnológicos

En este proceso de transformación, contar con socios tecnológicos de primer nivel es fundamental. Empresas como G&W Electric, Hitachi Energy o Arteche son más que proveedores; son aliados estratégicos que aportan soluciones integrales y un profundo conocimiento de los estándares IEC y IEEE. Sus avances en switchgear, automatización, protección y monitoreo son componentes esenciales para que las empresas eléctricas y la industria mexicana construyan un futuro energético confiable y sostenible.

Modernizar la red no es solo cambiar cables y transformadores. Es integrar un sistema nervioso digital que le otorgue la inteligencia para gestionar un flujo de energía cada vez más complejo y descentralizado. De esta capacidad depende la fiabilidad que nuestra economía exige.

El camino hacia un sistema eléctrico más robusto, resiliente y sostenible ha comenzado. Para las utilities e industrias en México, la elección de socios tecnológicos adecuados y la adopción de soluciones probadas no es una opción, sino la ruta crítica para mantener la competitividad e impulsar el desarrollo energético nacional.

Damos respuesta a tus dudas sobre distribución eléctrica

Para concluir esta guía, respondemos algunas de las preguntas más frecuentes que recibimos de ingenieros, gerentes de proyecto y personal técnico sobre sistemas de distribución eléctrica.

¿Cuál es la diferencia fundamental entre transmisión y distribución?

La diferencia clave reside en el nivel de voltaje y la función. La transmisión opera a muy altos voltajes (ej. 400 kV, 230 kV) y su propósito es transportar grandes bloques de energía desde las centrales de generación hasta las subestaciones principales, cubriendo largas distancias con mínimas pérdidas. Es la “autopista” del sistema eléctrico.

La distribución, por otro lado, recibe esa energía en las subestaciones y reduce el voltaje a niveles de media tensión (ej. 13.8 kV, 23 kV). A partir de ahí, la distribuye a través de redes locales hasta los puntos de consumo final. Es la red de “calles y avenidas” que llega a cada usuario.

¿Por qué es tan importante la certificación CFE-LAPEM en los equipos?

La certificación CFE-LAPEM es una garantía de que el equipo ha superado las rigurosas pruebas del Laboratorio de Pruebas de Equipos y Materiales de CFE. No es una simple formalidad; asegura que el componente cumple con las especificaciones técnicas y los estándares de calidad, seguridad y desempeño requeridos para ser conectado a la red nacional.

Utilizar equipos con certificación LAPEM asegura su compatibilidad e interoperabilidad con la red de CFE, minimizando riesgos técnicos, simplificando la aprobación de proyectos y garantizando una operación fiable y segura en el contexto mexicano.

¿Qué es exactamente un estudio de coordinación de protecciones?

Es un análisis de ingeniería esencial para garantizar la selectividad del sistema de protección. Consiste en calcular y configurar los ajustes de los dispositivos de protección (relés, interruptores, fusibles, restauradores) para que, en caso de una falla, solo opere el dispositivo más cercano al punto del problema.

El objetivo es aislar la menor porción posible del sistema eléctrico, minimizando el impacto de la interrupción en el resto de la red. Una correcta coordinación de protecciones es fundamental para proteger los activos de daños costosos y maximizar la continuidad del servicio.

---

En iTepeyac, llevamos más de 15 años aplicando nuestra experiencia y trabajando con las mejores marcas del mundo para crear sistemas de distribución eléctrica que son seguros, eficientes y, sobre todo, confiables. Descubre cómo nuestra ingeniería y equipos pueden fortalecer tu infraestructura eléctrica.
