Supresores de picos: Qué son y cómo proteger equipos en media tensión
Un supresor de picos, técnicamente conocido como Dispositivo de Protección contra Sobretensiones Transitorias (SPD), es un componente esencial en cualquier sistema eléctrico de media y alta tensión. Su función principal es proteger equipos críticos contra sobretensiones transitorias, que son picos de voltaje extremadamente rápidos y de gran magnitud. Actúa como un guardián, desviando de manera segura el exceso de energía hacia el sistema de puesta a tierra antes de que pueda causar daños catastróficos o degradación prematura de activos valiosos como transformadores, seccionadores o sistemas de automatización.
¿Qué son los supresores de picos y por qué son indispensables para proteger equipos en media tensión?
Un supresor de picos opera como un interruptor de alta velocidad sensible al voltaje. En condiciones de operación normales, permanece inactivo, presentando una alta impedancia que no interfiere con el flujo de energía. Sin embargo, cuando detecta una sobretensión que excede un umbral predefinido, su impedancia cae drásticamente en nanosegundos, creando una ruta de baja resistencia para desviar la corriente transitoria directamente a tierra.
Estos picos de voltaje, que duran apenas microsegundos, son una amenaza constante para la electrónica sensible utilizada en la industria, las subestaciones y las redes de distribución de energía. Pueden ser causados por fenómenos externos, como descargas atmosféricas (rayos), o por eventos internos, como la conmutación de grandes cargas o el arranque de motores.
La clave es una protección proactiva y normalizada
La ausencia de una protección adecuada expone a los equipos a fallas catastróficas y paros no programados, impactando directamente la continuidad operativa y la rentabilidad. Para ingenieros, firmas EPC y usuarios industriales, comprender qué son los supresores de picos es el primer paso para diseñar sistemas eléctricos robustos, confiables y que cumplan con las normativas de CFE, IEC e IEEE.
- Protección de Activos Críticos: Salvaguardan la integridad de equipos de alto valor como switchgear, transformadores, sistemas SCADA y PLCs.
- Continuidad Operativa: Minimizan el riesgo de paros de producción causados por fallas eléctricas, asegurando la fiabilidad del suministro.
- Cumplimiento Normativo: Su correcta selección e instalación son un requisito indispensable para cumplir con estándares de seguridad y rendimiento como IEC 61643 y IEEE C62.41.
- Seguridad del Personal: Al gestionar de forma segura las sobretensiones, reducen el riesgo de arcos eléctricos y otros peligros para los operadores.
Invertir en supresores de picos no es un gasto, es una estrategia de blindaje eléctrico. Asegura la continuidad de la operación, protege activos de alto valor y refuerza la seguridad y confiabilidad de la red eléctrica, un principio fundamental para referentes del sector como G&W Electric o ABB.
Para profundizar en el tema, puedes consultar este análisis técnico de la UNAM sobre el impacto de las sobretensiones.
¿Cómo funciona técnicamente un supresor de picos?
El componente clave en la mayoría de los supresores de picos modernos es el varistor de óxido metálico (MOV). Este semiconductor de alta tecnología posee una característica de resistencia no lineal que le permite reaccionar a cambios de voltaje en nanosegundos.
En condiciones de voltaje nominal, el MOV se comporta como un circuito abierto. Su resistencia es extremadamente alta, permitiendo que la corriente fluya sin impedimentos hacia los equipos protegidos. En este estado, el dispositivo está en modo de espera, monitoreando constantemente la línea.
El desvío inteligente de energía
Cuando ocurre una sobretensión transitoria, el voltaje supera un valor crítico conocido como voltaje de clamping (o nivel de protección de voltaje, Up). En ese instante, la resistencia del MOV colapsa, creando un camino de muy baja impedancia hacia el sistema de tierra.
Este “cortocircuito controlado” desvía la mayor parte de la energía destructiva lejos de los equipos sensibles. El supresor absorbe y disipa el transitorio, protegiendo así los componentes aguas abajo. Para especificar un supresor conforme a las normas IEC e IEEE, es fundamental dominar dos parámetros técnicos:
- Corriente de Descarga Nominal (In): Indica la corriente máxima que el supresor puede manejar repetidamente (para una forma de onda de 8/20 µs) sin degradarse. Un valor de In mayor implica mayor robustez.
- Nivel de Protección de Voltaje (VPR o Up): Es el voltaje residual máximo que el supresor permite pasar hacia el equipo protegido durante una descarga. Un valor Up más bajo significa una mejor protección para la electrónica sensible.
Elegir correctamente estos parámetros técnicos es lo que diferencia una protección nominal de una defensa real y efectiva que asegura la continuidad operativa, un pilar en la ingeniería de soluciones de calidad de energía de fabricantes como Arteche o Hitachi Energy.
Cómo elegir el supresor de picos correcto para cada aplicación
La selección de un supresor no es universal; depende de su ubicación en el sistema eléctrico y del nivel de riesgo. La estrategia más efectiva, recomendada por estándares internacionales, es la protección escalonada o en cascada.
La norma UL 1449, referente en la industria, clasifica los Dispositivos de Protección contra Sobretensiones (SPD) en diferentes tipos. Para el entorno industrial y de media tensión, los más relevantes son el Tipo 1 y Tipo 2.
La primera línea de defensa: parando el golpe inicial
Los supresores de picos Tipo 1 son la primera barrera de defensa. Se instalan en la acometida del servicio eléctrico, ya sea antes o después del interruptor principal (“aguas arriba”).
Están diseñados para soportar sobretensiones de alta energía provenientes del exterior, como las inducidas por descargas atmosféricas.
- ¿Dónde se instalan? En el lado de la línea del interruptor principal.
- ¿Cuál es su función? Proteger toda la instalación contra eventos externos de gran magnitud.
- ¿Aplicaciones típicas? Indispensables en switchgear de media tensión, tableros de acometida y centros de control de motores (CCM).
Esta primera barrera absorbe el impacto más violento de un pico de voltaje, reduciendo su magnitud a un nivel manejable para las siguientes etapas de protección.

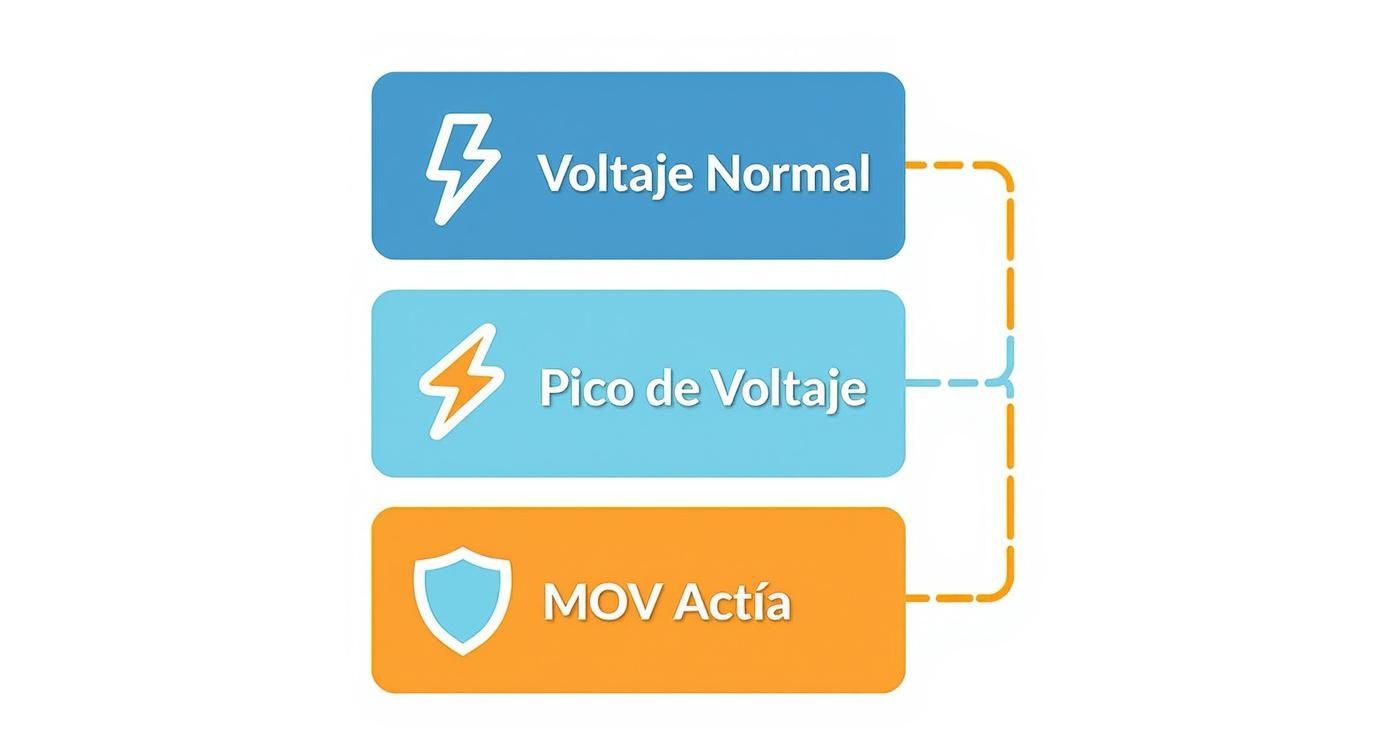

El siguiente gráfico ayuda a visualizar cómo un supresor se activa para proteger los equipos delicados.
Como se observa, en condiciones normales, la energía fluye sin interrupción. Al detectar un pico, el MOV actúa como un desvío de emergencia, canalizando la energía dañina a tierra y manteniendo seguros los equipos.
La segunda barrera: afinando la protección interna
Los supresores de picos Tipo 2 se instalan “aguas abajo” del interruptor principal, típicamente en tableros de distribución y sub-paneles que alimentan cargas críticas.
Su función es dual: neutralizan las sobretensiones residuales que hayan superado la primera barrera y, fundamentalmente, gestionan los picos generados dentro de la propia instalación por la conmutación de motores, variadores de frecuencia y otras cargas inductivas.
Para entender mejor cómo se organizan estas defensas, la siguiente tabla resume las diferencias clave entre los tipos de supresores más comunes según la norma UL 1449.
Comparativa de supresores de picos según norma UL 1449
Esta tabla compara las características, ubicación de instalación y aplicaciones típicas de los supresores de picos Tipo 1, 2 y 3 para facilitar su correcta selección.
| Tipo de Supresor (SPD) | Ubicación de Instalación | Protege Contra | Aplicaciones Comunes |
|---|---|---|---|
| Tipo 1 | Acometida principal, antes o después del interruptor principal | Sobretensiones externas de alta energía (rayos) | Edificios comerciales, plantas industriales, instalaciones críticas |
| Tipo 2 | Tableros de distribución y sub-paneles | Sobretensiones residuales externas y picos internos | Paneles que alimentan maquinaria, sistemas HVAC, equipos de oficina |
| Tipo 3 | Punto de uso (contacto, regleta) | Sobretensiones de bajo nivel y ruido eléctrico | Computadoras, equipos de laboratorio, electrónica sensible |
En el contexto industrial mexicano, la combinación de Tipo 1 y Tipo 2 es la práctica estándar para una cobertura robusta contra amenazas externas e internas. Si te interesa profundizar en esta clasificación, puedes encontrar más detalles sobre la aplicación de supresores de picos en la industria.
Implementar esta estrategia coordinada es esencial para proteger activos de alto valor como sistemas SCADA, PLCs y la electrónica de potencia que sustenta la operación.
Cuando las normas dictan la seguridad y el rendimiento
En la ingeniería eléctrica de media y alta tensión, la improvisación no tiene cabida. El cumplimiento de normativas es la base que garantiza la seguridad, la fiabilidad y el rendimiento de la red. Un supresor de picos sin la certificación adecuada es un riesgo inaceptable para los activos y la seguridad del personal.
La confianza en que un dispositivo operará correctamente en el momento crítico proviene de la certeza de que ha sido rigurosamente probado bajo estándares reconocidos internacionalmente.
Los estándares que importan en la protección contra sobretensiones
La selección de un supresor de picos debe estar siempre respaldada por certificaciones. Para ingenieros, especificadores y responsables de compras, estas normas son el sello de garantía de que el equipo cumple con los más altos estándares de desempeño.
Las dos referencias clave en el sector son:
- IEC 61643: La norma internacional por excelencia. Define las características y métodos de prueba para Dispositivos de Protección contra Sobretensiones (SPD) conectados a sistemas de potencia de baja tensión.
- IEEE C62.41: Guía fundamental del Institute of Electrical and Electronics Engineers para la aplicación de supresores en circuitos de corriente alterna, definiendo los entornos de sobretensión y las formas de onda de prueba.
Para un ingeniero de proyectos, una certificación es la evidencia técnica de que el dispositivo desviará de forma segura la energía destructiva, protegiendo tanto la inversión en equipos como la integridad del personal.
En México, es crucial que los equipos también cumplan con las especificaciones de CFE y cuenten con pruebas del LAPEM. Esto asegura la compatibilidad con la red nacional y garantiza la máxima fiabilidad. Marcas de referencia como Arteche o Hitachi Energy basan su ingeniería en el cumplimiento estricto de estos estándares.

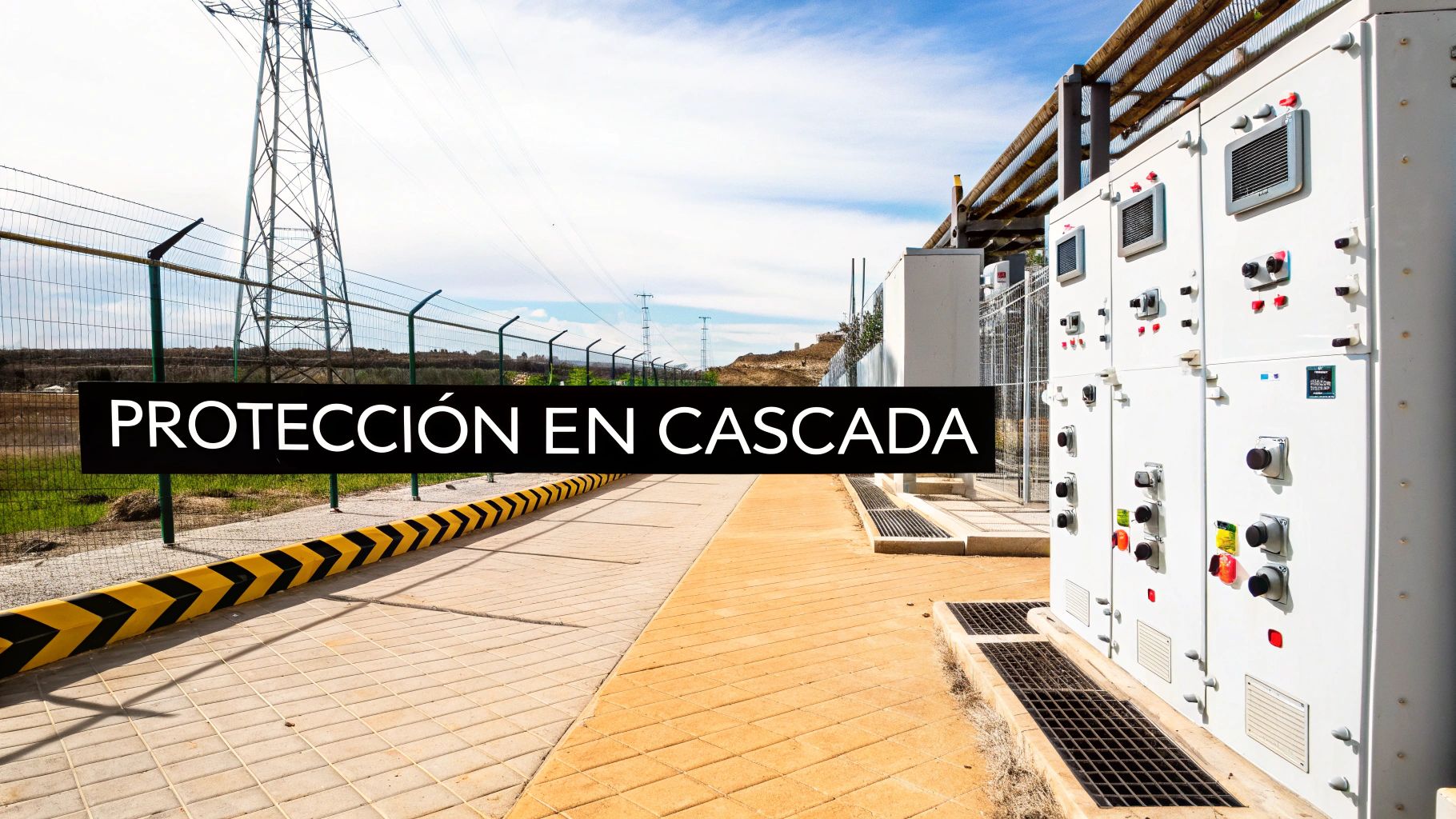

El concepto clave: una estrategia de protección coordinada
La instalación de un supresor de picos aislado es un primer paso, pero para una protección robusta en entornos industriales, se requiere una visión sistémica. Para blindar activos como transformadores, subestaciones compactas (switchgear) o sistemas de control SCADA, es necesaria una estrategia de defensa en profundidad.
Este enfoque, conocido como protección en cascada, consiste en instalar múltiples barreras de protección que se coordinan para atenuar las sobretensiones de forma escalonada, debilitando el pico de voltaje progresivamente hasta hacerlo inocuo para la electrónica sensible.
La defensa en profundidad, un estándar en la industria
Implementar un sistema coordinado es la práctica recomendada por normativas como las de IEEE e IEC. El objetivo es reducir la energía de una sobretensión en etapas sucesivas, minimizando el estrés en cada componente del sistema.
Una estrategia de protección en cascada bien diseñada se organiza típicamente de la siguiente manera:
- Primera barrera (Acometida): En la entrada del servicio eléctrico se instala un supresor Tipo 1. Su función es disipar la mayor parte de la energía de un evento externo de gran magnitud, como una descarga atmosférica. Es la línea de defensa más robusta.
- Segunda barrera (Sub-paneles): Se instalan supresores Tipo 2 en los tableros de distribución secundarios. Estos dispositivos gestionan la sobretensión residual de la primera etapa y, crucialmente, suprimen los transitorios generados internamente por la operación de maquinaria pesada.
Esta defensa por capas garantiza que la energía destructiva se reduzca a niveles seguros mucho antes de alcanzar los equipos finales. Es la diferencia entre una protección básica y una fortaleza eléctrica.
Adoptar esta metodología es una inversión estratégica que extiende la vida útil de los activos, minimiza los paros no programados y mejora la calidad de la energía en toda la instalación, traduciéndose directamente en una mayor continuidad del negocio y rentabilidad.
Resolvemos tus dudas más comunes sobre los supresores de picos
A continuación, respondemos a las preguntas técnicas más frecuentes sobre la aplicación de supresores de picos en el ámbito industrial.
¿Qué diferencia hay entre un supresor de picos y un regulador de voltaje?
La diferencia fundamental radica en su función y velocidad de respuesta. Un supresor de picos es un dispositivo de alta velocidad (respuesta en nanosegundos) diseñado para “recortar” o desviar picos de voltaje transitorios de muy corta duración. Su misión es proteger contra eventos energéticos repentinos.
Un regulador de voltaje, en cambio, gestiona variaciones de voltaje más lentas y sostenidas (sobrevoltajes o bajo voltajes) para mantener una tensión de salida estable. Son dispositivos complementarios: el supresor protege contra “golpes” transitorios, mientras que el regulador asegura una tensión de operación constante.
¿Los supresores de picos se degradan o requieren reemplazo?
Sí. Un supresor es un dispositivo de sacrificio. Sus componentes internos, principalmente los varistores de óxido metálico (MOV), se degradan ligeramente con cada evento de supresión. Con el tiempo y tras múltiples eventos, su capacidad de protección disminuye.
Por esta razón, los supresores de picos de grado industrial, como los de marcas como G&W Electric o ABB, incorporan indicadores de estado (visuales o con contacto remoto). Estos señalan cuándo el dispositivo ha llegado al final de su vida útil y necesita ser reemplazado. Ignorar esta indicación deja a los equipos sin protección.
La vida útil de un supresor no es infinita. Su reemplazo oportuno, basado en los indicadores de estado, es una parte crítica del mantenimiento preventivo para garantizar una protección confiable.
¿Cómo sé qué supresor de picos es el correcto para mi planta?
La selección correcta de un supresor requiere un análisis técnico basado en tres factores clave:
- Ubicación en el sistema: Define si se requiere un supresor Tipo 1 (acometida), Tipo 2 (tableros secundarios) o una estrategia coordinada.
- Voltaje del sistema: El supresor debe ser compatible con la tensión nominal de la red eléctrica.
- Capacidad de descarga (kA): Se determina en función del nivel de riesgo de la zona (p. ej., densidad de descargas atmosféricas) y la exposición de la instalación.
La decisión siempre debe basarse en un estudio de riesgo y en el cumplimiento de las recomendaciones de las normas IEEE, IEC y las especificaciones de CFE.
¿Un supresor me protege contra un apagón?
No. Son fenómenos eléctricos distintos. Un supresor de picos protege contra un exceso de voltaje (sobretensión), mientras que un apagón es una ausencia de voltaje.
Para mantener la operación durante un corte de energía, se requiere un sistema de respaldo como un Sistema de Alimentación Ininterrumpida (UPS) o un generador eléctrico. Si bien los UPS de alta calidad suelen incluir protección básica contra picos, su capacidad no es comparable a la de un supresor industrial dedicado.
