¿Cómo proteger infraestructura eléctrica con supresor de picos?

Un supresor de picos, conocido técnicamente como Dispositivo de Protección contra Sobretensiones Transitorias o SPD (Surge Protective Device), es un componente esencial diseñado para proteger equipos eléctricos y electrónicos contra sobretensiones transitorias. Estas sobretensiones son picos de voltaje extremadamente breves pero de alta energía, causados por eventos como descargas atmosféricas (rayos), conmutación de cargas inductivas en la red o fallas en el sistema de distribución. La función principal del supresor es desviar de forma segura esta energía destructiva hacia el sistema de puesta a tierra, antes de que alcance y dañe activos críticos.

En entornos industriales, de servicios públicos y de energía renovable, donde la confiabilidad y la continuidad operativa son imperativas, un supresor de picos no es un accesorio, sino una línea de defensa fundamental para garantizar la integridad y longevidad de la infraestructura eléctrica.

La función vital de un supresor de picos en sistemas de potencia para proteger infraestructura eléctrica

En cualquier sistema de distribución eléctrica, la estabilidad del voltaje es un requisito indispensable. Sin embargo, eventos como maniobras de conmutación en la red de CFE, la operación de grandes motores industriales o descargas atmosféricas cercanas introducen sobretensiones transitorias. Estos picos, aunque duran apenas microsegundos, transportan una energía inmensa capaz de degradar o destruir los componentes electrónicos sensibles de sus equipos.

Aquí es donde un supresor de picos demuestra su valor. Actúa como una válvula de alivio de presión ultrarrápida y de alta impedancia. En condiciones operativas normales, el supresor es prácticamente invisible para el sistema, permitiendo que la energía fluya sin interrupciones. No obstante, en el instante en que el voltaje excede un umbral de operación predefinido, el supresor reacciona en nanosegundos. Su impedancia interna colapsa, creando una ruta de baja resistencia que desvía la corriente transitoria de forma segura hacia tierra. Una vez que la sobretensión cesa y el voltaje se normaliza, el supresor se restablece automáticamente a su estado de alta impedancia, listo para el siguiente evento.

¿Para qué sirve realmente un supresor de picos?

Esta capacidad de limitar el voltaje (clamping) es crucial para la protección de activos de alto valor en aplicaciones de media y alta tensión. Sus objetivos principales son:

• Proteger equipos críticos: Salvaguarda la integridad de transformadores, switchgear, centros de control de motores (CCM), sistemas SCADA y otros activos de automatización.
• Garantizar la continuidad operativa: Previene paros de producción no planificados y las consecuentes pérdidas económicas al evitar fallas inducidas por sobretensiones.
• Extender la vida útil de los activos: Mitiga el estrés dieléctrico y la degradación acumulativa causada por sobretensiones frecuentes de menor magnitud.
• Asegurar el cumplimiento normativo y la seguridad: Facilita el cumplimiento de estándares de seguridad eléctrica como los establecidos por IEC y IEEE.

Para clarificar el rol de cada elemento, la siguiente tabla resume los conceptos fundamentales.

Componentes clave de la protección contra sobretensiones

Concepto clave	Función y propósito	Impacto en su sistema
Sobretensión transitoria	Un pico de voltaje de corta duración pero alta energía.	Puede degradar o destruir instantáneamente componentes electrónicos sensibles.
Impedancia	La oposición al flujo de corriente. El supresor la cambia de alta a baja instantáneamente.	Permite que el supresor sea pasivo en estado normal y un camino de baja resistencia durante una sobretensión.
Desvío a tierra	Crear una ruta de baja impedancia para que la energía excedente se disipe en el sistema de puesta a tierra.	Neutraliza la energía destructiva, impidiendo que alcance los equipos protegidos.
Nivel de protección de voltaje (VPR)	El umbral de voltaje residual que el supresor permite pasar durante el evento de supresión.	Determina la efectividad de la protección; un VPR más bajo significa mayor seguridad para el equipo.

En resumen, los supresores de picos son componentes estratégicos para la confiabilidad y resiliencia de su infraestructura eléctrica.

En esencia, un supresor de picos no es un gasto, sino una inversión estratégica. No solo previene fallas catastróficas, sino que también refuerza la confiabilidad y la resiliencia de toda su operación eléctrica. Su implementación es, sin duda, una necesidad para cualquiera que dependa de un suministro eléctrico estable y seguro.

¿Cómo funciona un supresor de picos por dentro?

Para comprender la criticidad de los supresores de picos, es necesario analizar la tecnología subyacente que permite su operación. No se trata de un mecanismo simple, sino de física de semiconductores aplicada a través de componentes diseñados para actuar a velocidades casi instantáneas.

El componente central en la mayoría de los supresores de media y alta tensión es el Varistor de Óxido Metálico (MOV, Metal Oxide Varistor). Este dispositivo, fabricado a base de óxido de zinc, posee una característica no lineal de voltaje-corriente que lo hace ideal para esta aplicación.

En condiciones de operación normales, cuando el voltaje de la red se mantiene dentro de sus parámetros nominales, el MOV presenta una resistencia eléctrica extremadamente alta, comportándose como un circuito abierto. El sistema eléctrico opera sin percibir su presencia, y la energía fluye sin impedimentos hacia las cargas.

La reacción del MOV en nanosegundos

Este comportamiento pasivo cambia drásticamente ante una sobretensión. En el instante en que un pico de voltaje supera el umbral de diseño del MOV, su estructura interna reacciona.

En cuestión de nanosegundos, su resistencia eléctrica se desploma a valores muy bajos, transformándose de un aislante a un conductor altamente eficiente. De esta forma, el MOV se convierte en la ruta de menor impedancia para la corriente transitoria, desviándola preferentemente a través del supresor y hacia el sistema de tierra, en lugar de continuar hacia los equipos sensibles que protege. Este proceso se conoce técnicamente como “clamping” (limitación de voltaje).

El supresor, en esencia, “recorta” el pico de voltaje a un nivel manejable y seguro, conocido como Voltaje de Protección Residual (VPR). Solo una pequeña fracción de energía, totalmente inofensiva, logra pasar hacia el equipo.

Una vez que el evento transitorio concluye y el voltaje de la línea regresa a la normalidad, el MOV revierte instantáneamente a su estado de alta resistencia, cerrando el camino a tierra y permitiendo que el sistema reanude su operación normal. Este ciclo completo es automático y se completa en una fracción de segundo.

Los componentes que hacen posible la protección

Si bien el MOV es el componente principal, un supresor de picos de grado industrial está compuesto por un sistema de elementos que garantizan su seguridad y fiabilidad a largo plazo.

• Varistores de Óxido Metálico (MOV): Son el núcleo del dispositivo. Su capacidad de corriente de descarga (medida en kiloamperios, kA) define la robustez del supresor.
• Desconectadores térmicos: Este componente de seguridad monitorea la temperatura del MOV. Si el varistor se degrada por eventos repetitivos o sufre una sobretensión extrema que lo sobrecalienta, el desconectador lo aísla del sistema para prevenir fallas mayores y riesgos de incendio, cumpliendo con estándares de seguridad como UL 1449.
• Indicadores de estado: Un supresor de grado industrial, diseñado bajo normativas de CFE o IEC, debe informar su estado operativo. Mediante indicadores visuales (LED) o contactos secos para monitoreo remoto (SCADA), notifica si la protección está activa o si un módulo requiere reemplazo.

Este mecanismo, centrado en la respuesta ultrarrápida del MOV y reforzado por elementos de seguridad, es lo que confiere a los supresores de picos la capacidad de ser un escudo confiable contra los eventos eléctricos más violentos. Para un ingeniero, comprender esta tecnología es fundamental para especificar y confiar en la protección de activos de alto valor.

Clasificación de supresores según la normativa

No todos los supresores de picos son iguales ni se aplican de la misma forma. Para una protección efectiva y completa, las normativas eléctricas, como las de la IEC y la IEEE, exigen una estrategia coordinada conocida como protección en cascada o por zonas. Este enfoque de defensa escalonada es un principio fundamental en el diseño de sistemas eléctricos seguros y resilientes.

El concepto es simple: las sobretensiones de alta energía, como las inducidas por descargas atmosféricas, se atenúan progresivamente a medida que viajan a través de la instalación. Cada barrera de protección reduce la magnitud del pico de voltaje, permitiendo que la siguiente capa neutralice el remanente de energía de manera efectiva.

El sistema de protección en cascada: Tipos 1, 2 y 3

En México, la NMX-J-549-ANCE-2005, armonizada con estándares internacionales, establece un marco para este sistema, clasificando los supresores en tres categorías según su ubicación y función dentro de la instalación eléctrica. Si desea profundizar en el marco normativo, puede consultar este análisis de Grupo Industronic.

Esta clasificación define dónde y cómo se debe instalar cada supresor para construir una red de defensa integral:

• Tipo 1 – Primera línea de defensa: Son los dispositivos más robustos, diseñados para instalarse en la acometida principal o en el tablero de distribución general. Su misión es desviar la alta energía de sobretensiones externas, como las causadas por descargas atmosféricas directas o cercanas, protegiendo toda la instalación.

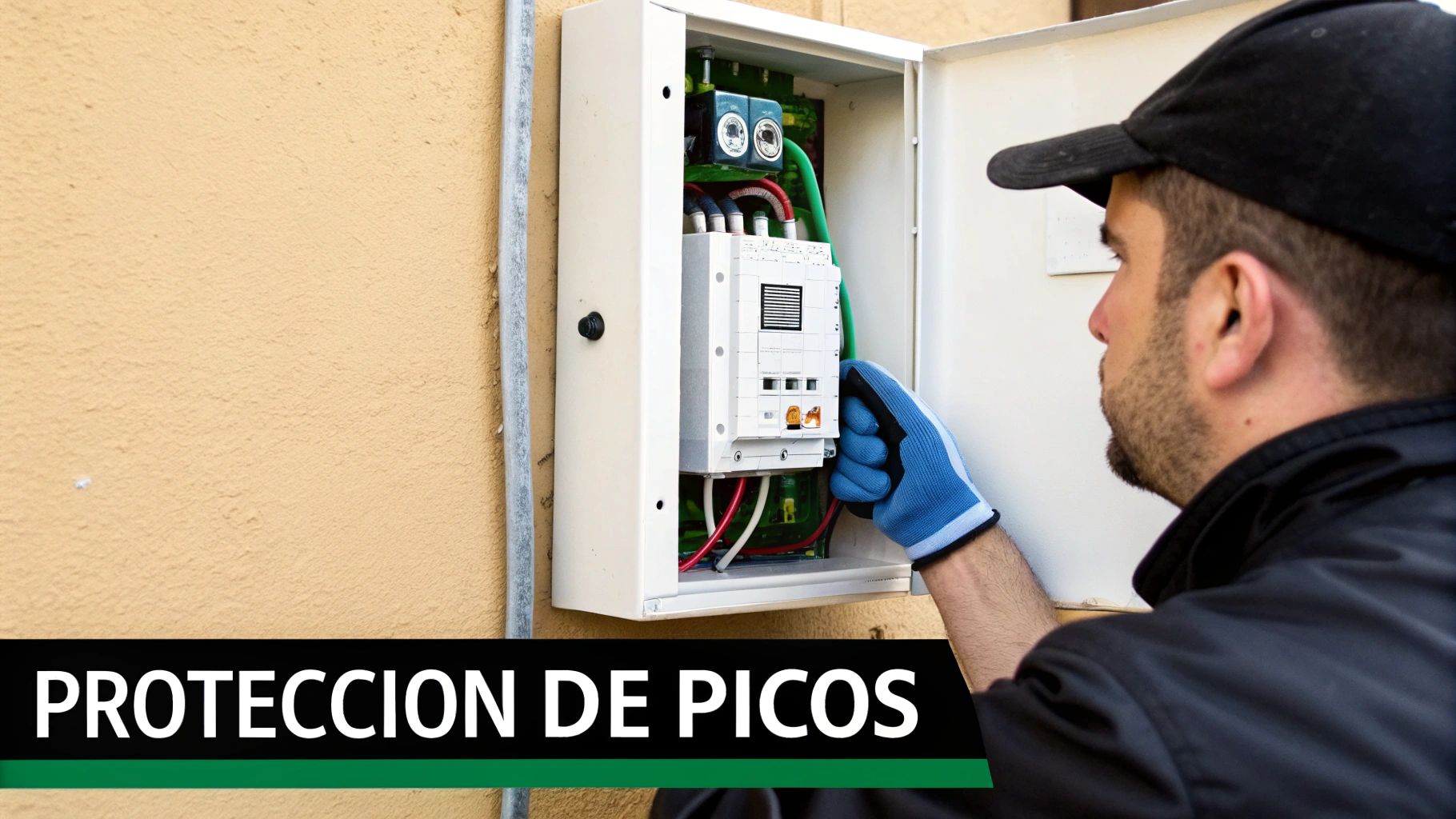

• Tipo 2 – Segunda barrera de protección: Se instalan en tableros de distribución secundarios o sub-paneles que alimentan áreas específicas (ej. un piso de oficinas, una línea de producción). Su función es controlar las sobretensiones generadas internamente (ej. por el arranque de grandes motores) y atenuar la energía residual que haya podido pasar a través del supresor de Tipo 1.
• Tipo 3 – Protección de punto de uso: Son la última línea de defensa y se instalan lo más cerca posible de equipos críticos y sensibles, como PLCs, servidores, equipos de laboratorio o sistemas de control SCADA. Su función es “pulir” la calidad de la energía, eliminando transitorios de baja energía que hayan logrado pasar las barreras anteriores.

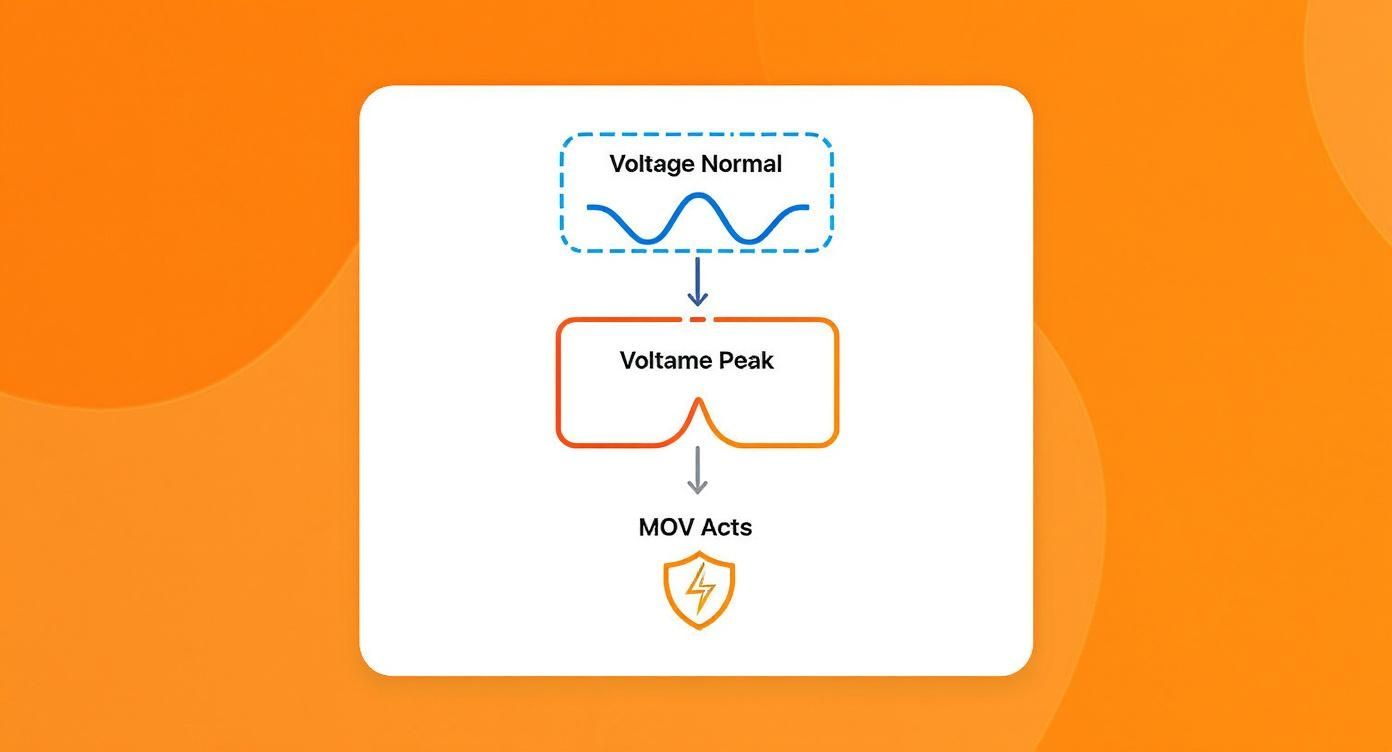

El siguiente diagrama ilustra visualmente este mecanismo, mostrando cómo un supresor pasa de un estado pasivo a uno activo en una fracción de segundo para neutralizar un pico de voltaje.

Lo que se observa es el concepto de “clamping” en acción. El supresor actúa como una válvula de alivio, desviando la energía excesiva y permitiendo que solo un voltaje seguro llegue a los equipos.

Por qué la coordinación es indispensable

Instalar un único tipo de supresor es un error de diseño común que deja vulnerabilidades significativas. Por ejemplo, sin un supresor de Tipo 1, una descarga atmosférica podría destruir los supresores de Tipo 2 y 3. Inversamente, un supresor de Tipo 1 por sí solo es ineficaz contra las sobretensiones generadas dentro de la propia instalación.

Implementar una estrategia coordinada de Tipos 1, 2 y 3 no es solo una buena práctica, es un requisito técnico fundamental para una protección real. Seguir esta jerarquía, que además está alineada con estándares internacionales como NMX, IEC e IEEE, es la única manera de asegurar que tu infraestructura eléctrica sea resiliente, segura y que tus operaciones no se detengan por un evento que pudo prevenirse.

Cómo elegir el supresor de picos correcto

La selección de un supresor de picos (SPD) es una decisión de ingeniería, no una elección basada en marketing. Frecuentemente, la atención se centra en la capacidad máxima de corriente de descarga (medida en kiloamperios, kA). Aunque este valor indica la energía que un dispositivo puede soportar antes de fallar, no refleja la calidad de la protección que recibirán sus equipos.

Para un ingeniero o especificador, basar la decisión únicamente en esta métrica es un error que puede conducir a una falsa sensación de seguridad. Los parámetros que realmente definen la eficacia y fiabilidad de un SPD están estandarizados por organismos como UL (Underwriters Laboratories).

Los parámetros que de verdad importan

En la práctica de la ingeniería eléctrica, es crucial comprender dos conceptos que determinan el rendimiento de un supresor: el voltaje residual que alcanza al equipo y la durabilidad del dispositivo. Para una decisión técnicamente sólida, es necesario enfocarse en el Índice de Voltaje de Protección (VPR) y la Corriente Nominal de Descarga (In).

Estos son los valores que indican qué tan bien un supresor realizará su función a lo largo de su vida útil. Para profundizar en los criterios de selección, esta guía técnica de Secovi explora los fundamentos para especificar el SPD correcto.

• Índice de Voltaje de Protección (VPR): Este es el parámetro más crítico. El VPR representa el voltaje máximo que el supresor permitirá pasar hacia los equipos protegidos durante un evento de sobretensión. La regla es simple: a menor VPR, mejor protección. Un SPD con un VPR de 600 V ofrece una protección superior a uno de 1000 V, ya que somete a los activos a un estrés dieléctrico significativamente menor.
• Corriente Nominal de Descarga (In): Este valor define la robustez y durabilidad del supresor de una manera mucho más realista que la capacidad máxima en kA. ‘In’ es la magnitud de la corriente de pico que un supresor puede soportar de manera repetida (un mínimo de 15 veces, según pruebas estandarizadas) sin sufrir degradación. Un valor de ‘In’ elevado, como 20 kA, indica un dispositivo diseñado para soportar las sobretensiones típicas de entornos industriales durante toda su vida operativa.

Guía práctica para una selección inteligente

Para tomar una decisión informada que proteja eficazmente la integridad de sus sistemas, siga estos pasos al especificar un supresor de picos:

1. Priorice el VPR más bajo que sea compatible con el voltaje nominal de su sistema. Esta es la medida directa de la calidad de la protección.
2. Verifique la Corriente Nominal de Descarga (In). Especifique valores robustos, como 10 kA o 20 kA, para asegurar la longevidad del dispositivo.
3. Utilice la capacidad máxima de kA únicamente como un indicador secundario de la vida útil esperada del supresor, no como una métrica de su rendimiento de protección.
4. Exija certificaciones. Asegúrese de que el SPD cuente con certificaciones como UL 1449 y cumpla con los estándares IEC y IEEE pertinentes que validan estos parámetros.

Al final, el objetivo no es comprar el supresor con los números más grandes en la etiqueta, sino el que ofrece la protección más fina, precisa y confiable. Basar tu elección en el VPR y la ‘In’ es pasar de una decisión basada en marketing a una de ingeniería sólida. Así garantizas que tu inversión en protección sea realmente efectiva.

Aplicaciones críticas en la industria mexicana

La teoría sobre supresores de picos se materializa en aplicaciones del mundo real, donde un paro operativo no planificado es inaceptable. En el sector industrial, de servicios públicos y de energía en México, estos dispositivos actúan como un escudo esencial que protege inversiones millonarias y asegura la continuidad del negocio.

Desde una subestación de CFE hasta una moderna planta de manufactura, la instalación de supresores de picos es una decisión estratégica. Su función no es solo proteger un componente aislado, sino garantizar la estabilidad de todo el ecosistema operativo.

Protección de infraestructura eléctrica tradicional

Aunque los equipos de media y alta tensión son robustos mecánicamente, sus sistemas de control, medición y comunicación son extremadamente sensibles a las perturbaciones eléctricas. Un pico de voltaje puede dañar componentes electrónicos clave, resultando en costosas reparaciones y tiempos de inactividad prolongados.

Los supresores demuestran su valor protegiendo:

• Transformadores y Switchgear: Salvaguardan los circuitos de control, relés de protección y sistemas de medición que constituyen el “cerebro” de estos costosos activos.
• Centros de Control de Motores (CCM): Protegen variadores de frecuencia (VFD) y arrancadores suaves, cuya falla puede detener por completo una línea de producción.
• Sistemas SCADA y de Automatización: Garantizan la operatividad de PLCs, RTUs y redes de comunicación industrial. Una falla en estos sistemas implica la pérdida de control y visibilidad del proceso.

La estrategia de protección en México, basada en la norma NMX-J-549-ANCE-2005, considera no solo la coordinación de supresores, sino también parámetros técnicos como la forma de onda de la corriente de descarga (10/350 µs para Tipo 1 y 8/20 µs para Tipo 2), alineándose con las mejores prácticas internacionales. Puede consultar detalles técnicos de supresores en México para profundizar en estas especificaciones.

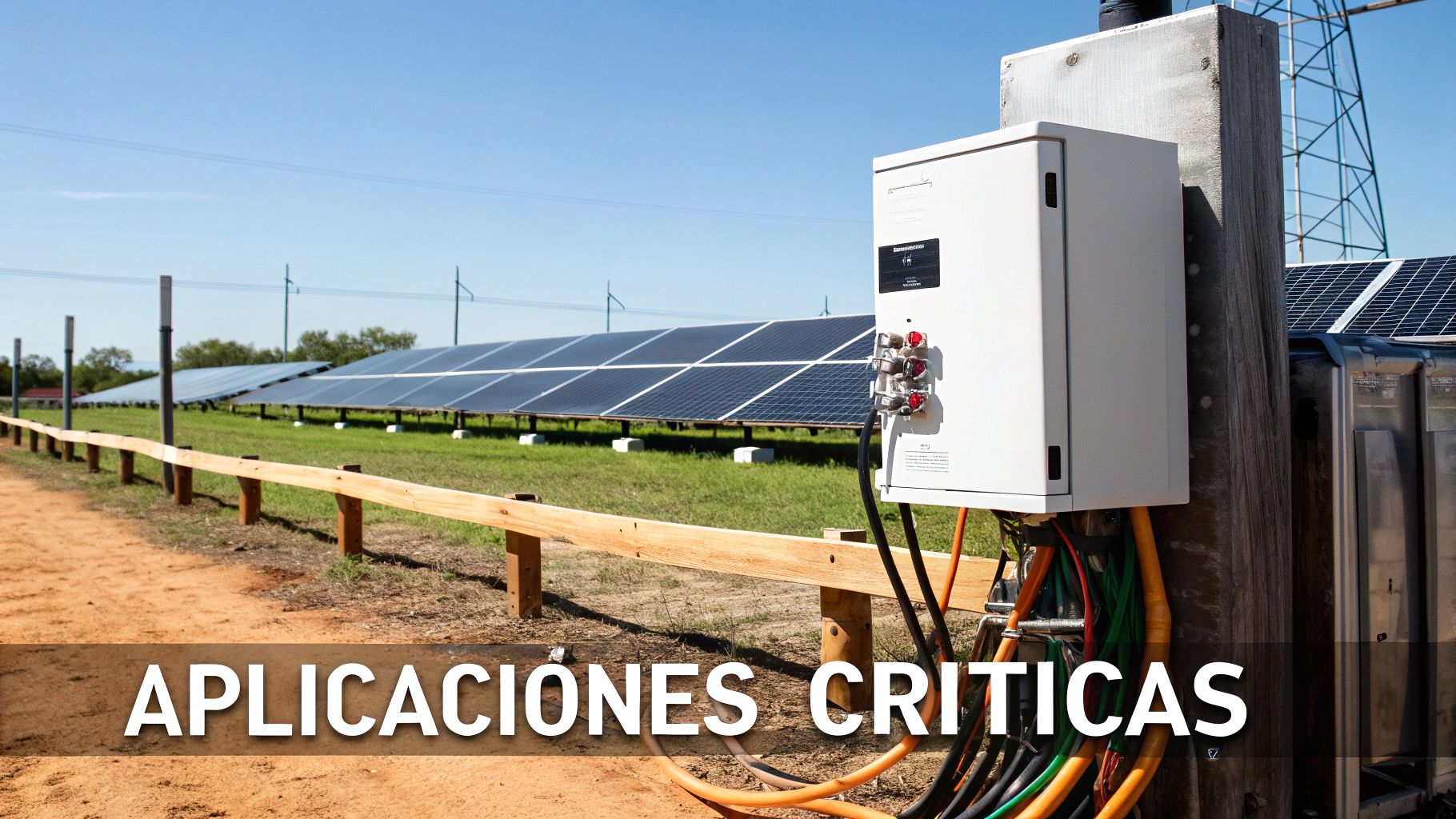

Aplicaciones en energías renovables y cargas sensibles de infraestructura eléctrica

El crecimiento de las energías renovables presenta nuevos desafíos. Los parques solares y eólicos, a menudo ubicados en zonas con alta actividad de descargas atmosféricas, dependen de electrónica de potencia (inversores) que es particularmente vulnerable a las sobretensiones.

En estos proyectos, un supresor de picos no es un lujo, es una pieza clave para que la inversión sea rentable. Protege inversores, seguidores solares y turbinas eólicas, asegurando que el proyecto genere los resultados esperados.

Asimismo, industrias como los centros de datos, las telecomunicaciones o la manufactura de semiconductores requieren una calidad de energía excepcional. Para estas aplicaciones, un microsegundo de voltaje anómalo puede significar la pérdida de datos críticos o el desecho de lotes de producción enteros. En estos escenarios, los supresores son la barrera de defensa final para garantizar una operación sin interrupciones.

Conclusión: Una inversión estratégica en confiabilidad para proteger infraestructura eléctrica

Considerar la implementación de supresores de picos como un simple gasto es un error de cálculo. En realidad, es una de las inversiones más estratégicas para garantizar la salud operativa y la continuidad de negocio. Una protección robusta contra sobretensiones se traduce en beneficios tangibles: previene paros de producción no planificados, extiende la vida útil de activos críticos y mitiga riesgos operativos asociados a fallas eléctricas.

En el ámbito de la infraestructura crítica, la confiabilidad no es una opción, es un requisito fundamental. Por ello, la selección de equipos de protección probados y certificados es indispensable.

Apostar por soluciones de marcas líderes en el sector como G&W Electric, Hitachi Energy, Arteche o ABB proporciona la certeza de estar instalando componentes diseñados para soportar las condiciones más exigentes. Estos supresores no solo cumplen con los estrictos estándares de CFE, LAPEM, IEC e IEEE, sino que su rendimiento ha sido validado en miles de aplicaciones a nivel mundial. Proteger sus activos con tecnología de punta es asegurar la estabilidad de su red y la tranquilidad de una operación continua y eficiente.

Preguntas frecuentes sobre supresores de picos

Para concluir este análisis, abordamos algunas de las dudas más comunes que surgen en el campo entre ingenieros y personal técnico, proporcionando respuestas claras y directas.

¿Cuál es la diferencia entre un supresor y un regulador?

Esta es una distinción fundamental. Un supresor de picos (SPD) es un dispositivo de protección contra eventos transitorios de alta energía y muy corta duración (microsegundos), como los causados por rayos o conmutaciones. Actúa como un escudo que desvía estos picos destructivos.

Por otro lado, un regulador de voltaje se encarga de corregir fluctuaciones de voltaje más lentas y sostenidas (segundos o minutos), como subtensiones (sags) o sobretensiones (swells). Su función es mantener un nivel de voltaje estable y constante, pero no está diseñado para manejar la energía de un pico transitorio.

¿Los supresores de picos se tienen que cambiar?

Sí. Los supresores de picos son dispositivos de sacrificio. Sus componentes internos, principalmente los Varistores de Óxido Metálico (MOV), se degradan ligeramente con cada evento de supresión que manejan. Su vida útil depende de la frecuencia y magnitud de las sobretensiones a las que se exponen.

La mayoría de los supresores de grado industrial, sobre todo los que cumplen con estándares como IEC o IEEE, traen integrados indicadores de estado. Estos pueden ser desde un simple foco LED en el equipo hasta contactos secos para monitoreo remoto, que te avisan justo cuando la unidad ha llegado al final de su vida útil. Ignorar esa alerta significa dejar tus sistemas sin protección.

¿Un supresor de picos me protege si se va la luz?

No. Esta es una confusión común. Un supresor de picos protege exclusivamente contra el exceso de voltaje (sobretensiones transitorias).

Para la protección contra la ausencia de voltaje (un apagón o interrupción del suministro), el dispositivo adecuado es un Sistema de Alimentación Ininterrumpida (UPS). Una estrategia de protección eléctrica integral a menudo combina ambas tecnologías: el SPD protege al UPS y a la carga de picos de voltaje, mientras que el UPS asegura la continuidad del suministro.

---
