Picos de voltaje: Guía de protección para redes eléctricas de media y alta tensión

Los picos de voltaje, también conocidos como transitorios, son incrementos de tensión de muy corta duración pero de gran magnitud que se propagan a través de las redes eléctricas. Aunque pueden durar apenas microsegundos, su energía es suficiente para degradar, dañar o destruir equipos críticos en sistemas de distribución, automatización y energías renovables, comprometiendo la fiabilidad y seguridad operativa.

Entendiendo el riesgo oculto de los picos de voltaje

Un pico de voltaje es una perturbación instantánea que supera significativamente el voltaje nominal de operación de un sistema. A diferencia de las sobretensiones sostenidas (oleadas o swells), cuyo peligro radica en su duración, el riesgo de un transitorio reside en su altísima velocidad de ascenso (dV/dt) y su elevada magnitud. Esta característica lo convierte en un enemigo sigiloso para la infraestructura eléctrica.

Un evento de alta energía, como la descarga de un rayo, puede causar una falla catastrófica inmediata. Sin embargo, el daño más común y subestimado es el provocado por la acumulación de miles de picos de menor intensidad, generados diariamente por operaciones rutinarias como la conmutación de cargas o el arranque de motores.

La diferencia clave con otras perturbaciones eléctricas

Para diseñar una protección eficaz, es fundamental diferenciar los picos de voltaje de otras anomalías. Mientras que las fluctuaciones o sobretensiones sostenidas afectan el rendimiento y la eficiencia, los transitorios atacan directamente la integridad del aislamiento dieléctrico y los componentes electrónicos de los equipos. Cada pico de voltaje somete al aislamiento de transformadores, cables y seccionadores a un estrés dieléctrico severo. Aunque un solo evento no cause un daño visible, crea microfisuras que aceleran el envejecimiento del material, reduciendo su vida útil y aumentando el riesgo de fallas inesperadas bajo condiciones normales de operación.

Un sistema eléctrico sin protección coordinada contra transitorios es una infraestructura con una vulnerabilidad crítica. La pregunta no es si ocurrirá una falla, sino cuándo, y el costo asociado a la inactividad y reparación siempre superará la inversión en medidas preventivas.

El impacto en equipos de media y alta tensión

En sistemas de media y alta tensión, donde la fiabilidad es un requisito no negociable, los efectos de estos picos son especialmente graves. La electrónica de control y protección moderna es extremadamente sensible a estas perturbaciones.

• Relés de protección y sistemas SCADA: Un transitorio puede causar desde un mal funcionamiento lógico y pérdida de datos hasta la destrucción de sus microprocesadores, comprometiendo la seguridad y el control de toda una subestación.
• Transformadores y seccionadores: El estrés repetitivo sobre los devanados y aisladores provoca una degradación prematura, lo que conduce a reparaciones costosas o reemplazos no presupuestados, impactando directamente en los costos de operación y mantenimiento (O&M).
• Bancos de capacitores y filtros de armónicos: Estos equipos, diseñados para mejorar la calidad de la energía, son vulnerables a ser destruidos por los mismos transitorios que deberían mitigar si no cuentan con una protección adecuada, conforme a los estándares de CFE, IEC e IEEE.

¿De dónde vienen los picos de voltaje? Descifrando sus causas

Los picos de voltaje son el resultado de eventos específicos que pueden clasificarse en dos categorías principales: causas externas y causas internas. Aunque las externas son más espectaculares, las estadísticas indican que las causas internas son responsables de la mayoría de los daños acumulativos en equipos industriales y de distribución.

Causas externas: eventos de alta energía

Estos fenómenos se originan fuera del sistema eléctrico de la instalación y se caracterizan por su alta energía y poder destructivo.

• Descargas atmosféricas (rayos): Un impacto directo o cercano en una línea de distribución puede inyectar millones de voltios y decenas de miles de amperes en la red en microsegundos, superando las protecciones básicas y causando daños catastróficos.
• Maniobras de la compañía eléctrica: La apertura y cierre de interruptores en subestaciones, la conmutación de bancos de capacitores para la corrección del factor de potencia de la red o la reconexión de líneas generan ondas de conmutación que viajan a lo largo del sistema de distribución, afectando a los usuarios conectados.

Causas internas: el enemigo en casa

Más del 80 % de los picos de voltaje que causan daños se generan dentro de las propias instalaciones. Son el resultado de la operación normal de equipos y maquinaria. Aunque individualmente son menos potentes que un rayo, su frecuencia constante provoca un desgaste progresivo y silencioso.

Las principales fuentes internas son:

• Arranque y paro de grandes motores: Motores de compresores, bombas o soldadoras generan transitorios significativos. Al arrancar, demandan altas corrientes de inserción, y al desconectarse, la energía almacenada en sus campos magnéticos se libera bruscamente, induciendo picos de voltaje.
• Operación de interruptores y contactores: Cada vez que se interrumpe una corriente inductiva, se genera un arco eléctrico que produce picos de alta frecuencia. Multiplicado por miles de operaciones diarias, el efecto acumulativo degrada los componentes electrónicos.
• Conmutación de bancos de capacitores: Utilizados para la corrección del factor de potencia, estos equipos generan transitorios oscilatorios al entrar en operación, que pueden interactuar con la inductancia del sistema y causar problemas de resonancia si no se mitigan adecuadamente.
• Fallas a tierra intermitentes: Un contacto breve y repetido entre un conductor de fase y tierra puede generar una serie de picos de voltaje muy dañinos para el aislamiento de los equipos.

El cambio de paradigma es clave: la protección contra transitorios no es solo para mitigar rayos, sino una necesidad constante para defender los activos del estrés eléctrico diario. Esta estrategia es fundamental para cumplir con estándares de fiabilidad como los del IEEE y extender la vida útil de la infraestructura.

El verdadero costo de los picos de voltaje: Más allá del equipo quemado

Un pico de voltaje no es un evento trivial. Es una amenaza directa a la integridad de los equipos, la continuidad operativa y la rentabilidad del negocio. Sus efectos van desde la degradación silenciosa hasta la falla catastrófica, con consecuencias financieras significativas.

Las consecuencias de estos transitorios se pueden agrupar en tres categorías principales que afectan directamente la fiabilidad de cualquier sistema eléctrico industrial o de distribución.

Degradación latente y envejecimiento prematuro

Este es el daño más insidioso porque es invisible. Cada pico de voltaje actúa como un microimpacto sobre el aislamiento de cables, motores y transformadores. La acumulación de estos eventos crea microfisuras y debilita la rigidez dieléctrica del material, acelerando su envejecimiento. Como resultado, un activo diseñado para una vida útil de 20 o 30 años puede fallar prematuramente, generando costos de reemplazo no planificados.

Falla catastrófica e instantánea

Ocurre cuando un transitorio de alta energía, como el inducido por un rayo, supera la capacidad de aislamiento del equipo, causando una ruptura dieléctrica inmediata. Los componentes con microelectrónica son particularmente vulnerables.

• Relés de protección y unidades de control: La electrónica de sistemas SCADA, PLCs y relés de protección puede ser destruida instantáneamente, dejando una subestación o un proceso crítico sin control ni protección.
• Variadores de frecuencia (VFD) y arrancadores suaves: Sus componentes semiconductores de potencia (diodos, IGBTs) son extremadamente sensibles a sobretensiones, que pueden causar cortocircuitos internos y fallas destructivas.
• Fuentes de alimentación conmutadas (SMPS): Son la primera línea de defensa y, a menudo, la primera víctima en sistemas de control y comunicación, constituyendo un punto único de falla si no están adecuadamente protegidas.

Para empresas de servicios públicos (utilities), firmas EPC y grandes usuarios industriales, el análisis es claro: el costo de no implementar una protección contra picos de voltaje siempre será superior a la inversión en soluciones preventivas. Una hora de producción perdida puede representar un costo mayor que el de un sistema de supresión bien diseñado.

Interrupciones operativas y pérdidas económicas

El impacto financiero de un pico de voltaje va más allá del costo de reparación. La verdadera pérdida reside en la interrupción de las operaciones.

• Paradas de producción no planificadas: Es el costo más directo e impactante. La producción se detiene, se incumplen plazos de entrega y la rentabilidad disminuye drásticamente.
• Pérdida de datos críticos: En entornos automatizados, un transitorio puede corromper datos de proceso o registros históricos, afectando la toma de decisiones y la trazabilidad.
• Costos de reparación de emergencia: Diagnosticar y reparar bajo presión implica tarifas de servicio premium, envío urgente de componentes y horas extra para el personal técnico.
• Riesgos de seguridad: Una falla en un sistema de protección o control de emergencia puede poner en riesgo la seguridad del personal y la integridad de toda la instalación.

Implementar una estrategia de protección robusta, alineada con las normativas CFE, IEC e IEEE, no es un gasto, sino una inversión esencial en la resiliencia y fiabilidad del sistema eléctrico.

Soluciones efectivas para mitigar los picos de voltaje

La mitigación de picos de voltaje es un componente esencial de la ingeniería eléctrica moderna para garantizar la continuidad del servicio y proteger activos de alto valor. La principal línea de defensa son los Dispositivos de Protección contra Sobretensiones Transitorias (SPD). Un SPD actúa como una válvula de alivio de muy alta velocidad: en condiciones normales, presenta una alta impedancia y es invisible para el sistema, pero al detectar un sobrevoltaje transitorio, su impedancia cae drásticamente en nanosegundos, desviando la energía del pico de forma segura hacia el sistema de puesta a tierra.

Una vez que el transitorio ha pasado, el SPD vuelve a su estado de alta impedancia, listo para el siguiente evento. Su función es limitar el voltaje residual a un nivel seguro para los equipos conectados, conocido como Nivel de Protección de Voltaje (Up o VPR).

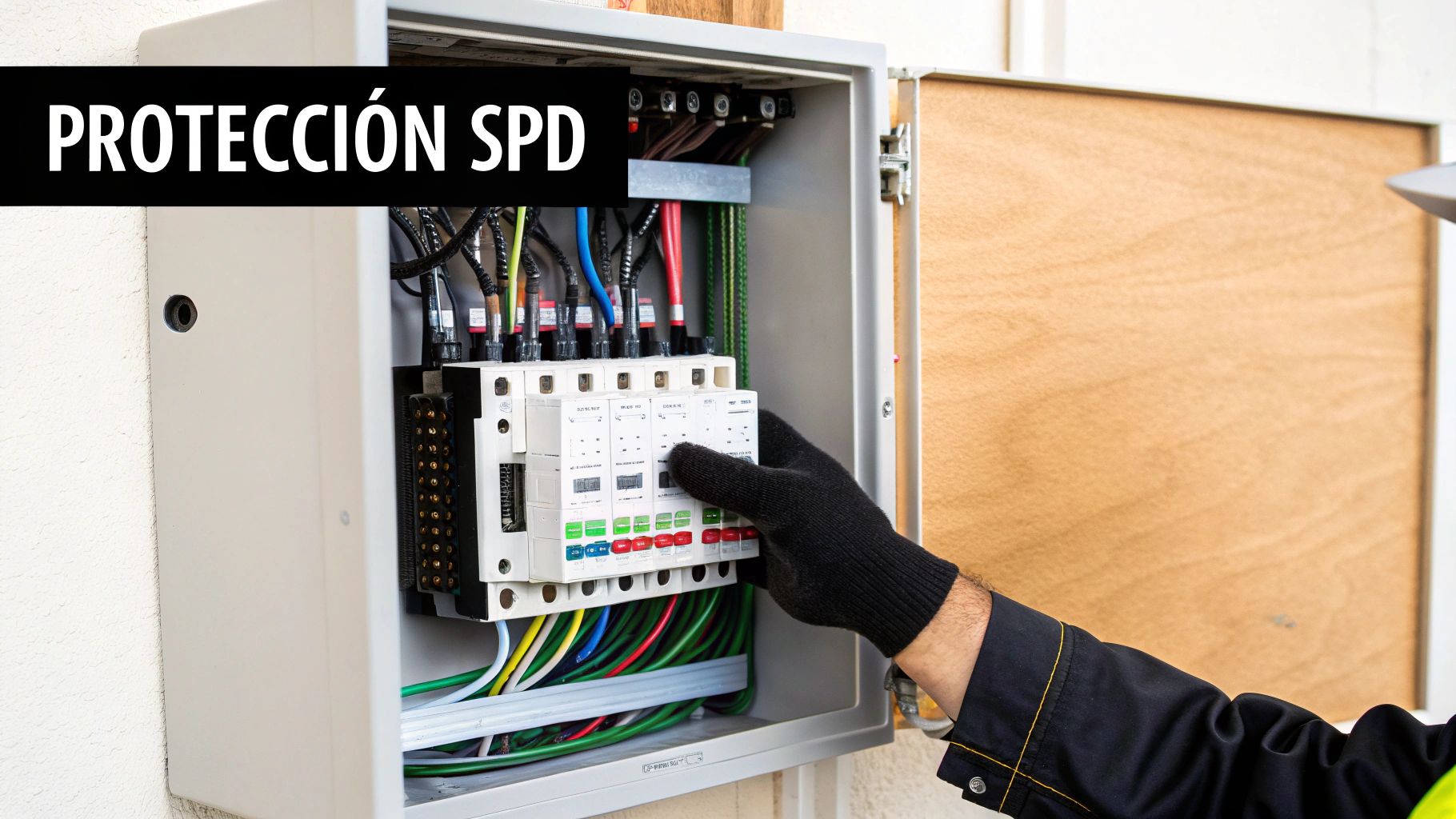

Coordinación y ubicación estratégica de los SPD

La ubicación de los SPD es crítica para una protección efectiva. Normas como la IEC 61643 clasifican los dispositivos para crear un sistema de protección coordinado en cascada, estableciendo zonas de protección.

• SPD Tipo 1: Diseñado para manejar corrientes de rayo directas, se instala en la acometida principal del servicio eléctrico. Es el primer escudo, capaz de desviar la mayor parte de la energía de un evento de alta magnitud.
• SPD Tipo 2: Se instala en los tableros de distribución secundarios. Su función es atenuar los picos residuales que superan la primera etapa y suprimir los transitorios generados internamente por la conmutación de cargas importantes.
• SPD Tipo 3: Es la protección fina, instalada lo más cerca posible de los equipos finales sensibles, como sistemas SCADA, PLCs, o equipos de telecomunicaciones. Ofrece el nivel de protección de voltaje más bajo.

Un error común es asumir que un único SPD en la acometida es suficiente. Para proteger equipos sensibles ubicados a distancia dentro de una instalación, la protección en cascada es indispensable para asegurar una correcta coordinación y atenuación de los transitorios.

Tecnologías de supresión y protección integral

Además de los SPD, una estrategia completa puede incluir otros elementos para garantizar una calidad de energía superior.

Tecnología de Supresión	Principio de Funcionamiento	Ventajas Principales	Aplicación Recomendada
Varistor de Óxido Metálico (MOV)	Componente cerámico no lineal que reduce su resistencia drásticamente ante un sobrevoltaje, desviando la corriente.	Respuesta muy rápida (nanosegundos), alta capacidad de manejo de energía, excelente relación costo-beneficio.	Protección Tipo 1 y 2 en acometidas y tableros de distribución principales. Ideal para uso general.
Tubo de Descarga de Gas (GDT)	Contiene un gas inerte que se ioniza y conduce al superar un voltaje de disparo, creando un cortocircuito a tierra de baja impedancia.	Muy alta capacidad de corriente de descarga, aislamiento galvánico en estado normal, larga vida útil.	Protección primaria (Tipo 1) para descargas atmosféricas directas y protección de líneas de comunicación y datos.
Diodo de Avalancha de Silicio (SAD)	Dispositivo semiconductor que conduce de forma casi instantánea al alcanzar su voltaje de avalancha (efecto Zener).	Tiempo de respuesta extremadamente rápido (picosegundos), bajo voltaje de limitación (clamping), muy preciso.	Protección fina (Tipo 3) para circuitos de control, datos y equipos electrónicos de alta sensibilidad.

Transformadores de aislamiento: Crean un aislamiento galvánico que bloquea eficazmente el ruido de modo común y los transitorios, protegiendo cargas críticas.

Filtros EMI/RFI: Atenúan el ruido eléctrico de alta frecuencia que puede interferir con la operación de equipos electrónicos sensibles, trabajando en conjunto con los SPD.

El rol fundamental del sistema de puesta a tierra

Un sistema de puesta a tierra de baja impedancia es el cimiento de cualquier estrategia de protección contra transitorios. Sin un sistema de tierra adecuado, incluso el SPD más avanzado es ineficaz. La tierra proporciona la ruta segura para disipar la energía destructiva desviada por el SPD. Un sistema diseñado conforme a estándares como el IEEE Std. 80 asegura que la corriente se disipe sin generar diferencias de potencial peligrosas. Por lo tanto, cualquier proyecto de protección debe comenzar con la auditoría y mejora del sistema de puesta a tierra.

El mapa de ruta normativo para la protección eléctrica

La implementación de protección contra picos de voltaje no es solo una buena práctica de ingeniería; es un requisito para garantizar la seguridad, fiabilidad y conformidad de las instalaciones eléctricas. Para los profesionales en México, el cumplimiento de un marco normativo que incluye estándares locales e internacionales es fundamental.

Estas regulaciones actúan como un lenguaje común que asegura la interoperabilidad y el rendimiento predecible de los equipos de protección, independientemente del fabricante. Cumplir con ellas es un requisito indispensable para la conexión a la red nacional y para proteger tanto la infraestructura como al personal.

Normatividad en México: CFE y LAPEM

En México, para equipos de media y alta tensión, la Comisión Federal de Electricidad (CFE) y el Laboratorio de Pruebas de Equipos y Materiales (LAPEM) son las entidades de referencia.

Las especificaciones técnicas de CFE definen los requisitos de diseño, construcción y rendimiento que deben cumplir los equipos para ser instalados en la red eléctrica nacional. Estas normas son de cumplimiento obligatorio y garantizan un estándar de calidad y seguridad en todo el país.

El LAPEM, como brazo técnico y certificador de la CFE, es el laboratorio encargado de verificar que los productos cumplan con dichas especificaciones.

• Sello de confianza: La certificación LAPEM confirma que un equipo ha sido sometido a pruebas rigurosas bajo las condiciones específicas de la red mexicana.
• Requisito de instalación: Para cualquier proyecto que se interconecte con la red de CFE, la certificación LAPEM es un requisito no negociable para la aceptación y energización del proyecto.

Estándares internacionales de referencia: IEC y IEEE

La práctica global de protección eléctrica se rige por dos organizaciones líderes: la Comisión Electrotécnica Internacional (IEC) y el Instituto de Ingenieros Eléctricos y Electrónicos (IEEE).

La serie de normas IEC 61643 es el estándar de referencia mundial para Dispositivos de Protección contra Sobretensiones (SPD). Define su clasificación (Tipo 1, 2, 3), los métodos de prueba y los requisitos de rendimiento. Fabricantes de prestigio como ABB o Hitachi Energy diseñan sus productos en estricto apego a esta norma, garantizando su eficacia y seguridad a nivel global.

Por su parte, el estándar IEEE C62.41 es una guía fundamental en el continente americano. Proporciona una "práctica recomendada" para describir los entornos de sobretensión en instalaciones de baja tensión, ayudando a los ingenieros a seleccionar y coordinar los dispositivos de protección de manera informada y efectiva.

La correcta aplicación de este conjunto de normativas, desde las especificaciones locales de CFE hasta los estándares globales de IEC y IEEE, es lo que distingue un proyecto eléctrico robusto y fiable de uno expuesto a fallas prematuras.

Cómo implementar una protección coordinada y efectiva

Una protección eficaz contra picos de voltaje requiere un enfoque sistémico, no la instalación de un único dispositivo. La estrategia más robusta es la "protección en cascada" o por zonas, que crea un sistema de defensa en profundidad. Este concepto implica instalar múltiples niveles de SPD en puntos estratégicos de la red eléctrica para atenuar progresivamente la energía de los transitorios a medida que se acercan a los equipos sensibles.

Diseñando la protección en cascada

El objetivo es que cada capa de protección reduzca la magnitud del pico de voltaje, permitiendo que la siguiente etapa maneje un transitorio de energía mucho menor. De este modo, el voltaje residual que alcanza el equipo final es muy inferior a su nivel de inmunidad.

Un sistema de protección coordinado típicamente incluye:

• Primera barrera (Acometida – Tipo 1): Un SPD de alta capacidad se instala en el punto de entrada del servicio eléctrico. Su función es desviar la mayor parte de la energía de un transitorio externo, como el inducido por un rayo.
• Segunda barrera (Tableros de distribución – Tipo 2): Se instalan SPD en tableros secundarios para atenuar los picos residuales y, crucialmente, para suprimir los transitorios generados internamente por la conmutación de maquinaria pesada.
• Tercera barrera (Punto de uso – Tipo 3): Dispositivos de protección fina se instalan lo más cerca posible de los equipos críticos y sensibles, como sistemas SCADA, PLCs o servidores, para garantizar la máxima protección.

Este diagrama ilustra cómo las normativas guían la correcta implementación de estas protecciones de manera coordinada.

Como se observa, una protección robusta debe integrar directrices internacionales como IEC/IEEE y normativas locales de CFE para asegurar un diseño holístico y eficaz.

Selección de SPD y socios estratégicos

La correcta selección de cada SPD es fundamental para el éxito del sistema en cascada. Dos parámetros técnicos son clave:

1. Capacidad de descarga de corriente (Imax o In): Indica la máxima corriente de pico que el dispositivo puede desviar de forma segura. Se requiere una mayor capacidad en la acometida que en el punto de uso.
2. Nivel de protección de voltaje (Up o VPR): Es el voltaje residual que el SPD deja pasar durante un evento. Un valor más bajo significa una mejor protección para el equipo aguas abajo.

Confiar en fabricantes líderes es una decisión estratégica. Marcas como G&W Electric, Hitachi Energy o Arteche no solo ofrecen productos certificados bajo las más estrictas normas CFE, IEC e IEEE, sino que también aportan décadas de experiencia en ingeniería de sistemas de potencia.

En iTepeyac, representamos a estos líderes de la industria, brindando no solo equipos de alto rendimiento, sino también el soporte técnico y la ingeniería necesarios para diseñar e implementar un sistema de protección que blinde su inversión y garantice la continuidad operativa.

Dudas comunes sobre los picos de voltaje

A continuación, respondemos a las preguntas más frecuentes que recibimos de ingenieros y responsables técnicos sobre la protección contra transitorios de voltaje.

¿Un pico de voltaje es lo mismo que una sobretensión?

No, aunque ambos son aumentos de voltaje, la diferencia fundamental es la duración. Un pico de voltaje (o transitorio) es un evento de muy alta frecuencia y corta duración, del orden de microsegundos (µs), causado típicamente por rayos o conmutación de cargas. En cambio, una sobretensión (oleada o swell) es un aumento del voltaje RMS que se mantiene durante varios ciclos o incluso minutos, generalmente causado por fallas en la red o desconexión de grandes cargas. Los picos requieren protecciones de muy alta velocidad, como los SPD.

¿Me sirve de algo el UPS o el regulador que ya tengo?

Sí, pero su protección es limitada. La mayoría de los UPS y reguladores de voltaje comerciales incluyen filtros básicos contra picos, pero no están diseñados para manejar la alta energía de una descarga atmosférica o los transitorios generados por equipos industriales. Su función principal es corregir fluctuaciones de voltaje más lentas y proporcionar respaldo de energía. Para una protección robusta de equipos críticos, es indispensable un sistema de SPD coordinado en cascada.

Un UPS protege contra interrupciones de suministro, pero no está diseñado para soportar un transitorio de alta energía. Confiarle esa tarea es un riesgo innecesario.

¿Cada cuánto tengo que revisar o cambiar los supresores?

La vida útil de un SPD depende del número y la magnitud de los transitorios que ha suprimido. Cada evento de protección consume una pequeña parte de su capacidad. Los dispositivos modernos de fabricantes como ABB o G&W Electric incluyen indicadores de estado de vida útil, ya sea visuales (LEDs) o mediante contactos secos para monitoreo remoto. Cuando el indicador señala el fin de vida, el módulo de protección debe ser reemplazado. Se recomienda una inspección visual durante las rutinas de mantenimiento preventivo anual y seguir siempre las directrices del fabricante.

---
