Tipos de tableros de distribución eléctrica

Los tableros de distribución eléctrica en media tensión se utilizan en sistemas de distribución de energía eléctrica para alojar y proteger los equipos y dispositivos de control y protección utilizados en la operación y control de la red de media tensión. El tablero de distribucion, también conocido como celda o gabinete de media tensión, es un componente clave en la infraestructura de distribución de energía eléctrica y cumple varias funciones importantes, incluyendo:

1. Protección: Los tableros eléctricos en media tensión están equipados con dispositivos de protección, como interruptores de carga, seccionadores y fusibles, que protegen los equipos y circuitos de media tensión contra sobrecargas, cortocircuitos y otros eventos anormales que puedan causar daños o interrupciones en el suministro eléctrico.
2. Control: Estos tableros también incluyen dispositivos de control, como relés de protección y control, medidores, y sistemas de automatización, que permiten supervisar y controlar la operación de los equipos y circuitos de media tensión, así como realizar maniobras y ajustes necesarios para el correcto funcionamiento del sistema.
3. Conexión: Los tableros eléctricos en media tensión proporcionan puntos de conexión y desconexión de los equipos y circuitos de media tensión, lo que facilita las operaciones de mantenimiento, reparación y ampliación de la red eléctrica.
4. Distribución: Estos tableros también permiten la distribución de la energía eléctrica a cargas específicas a través de dispositivos de protección y control adecuados, asegurando la entrega eficiente y segura de la energía eléctrica a los diferentes usuarios finales.

En resumen, los tableros eléctricos en media tensión son componentes esenciales en los sistemas de distribución de energía eléctrica, y se utilizan para alojar y proteger los equipos y dispositivos de control y protección necesarios para la operación y control de la red de media tensión. Cumplen funciones de protección, control, conexión y distribución, contribuyendo a la operación segura y confiable de la red eléctrica.

Aquí te proporciono una breve descripción de las características de cada uno de estos equipos eléctricos utilizados en sistemas de distribución eléctrica:

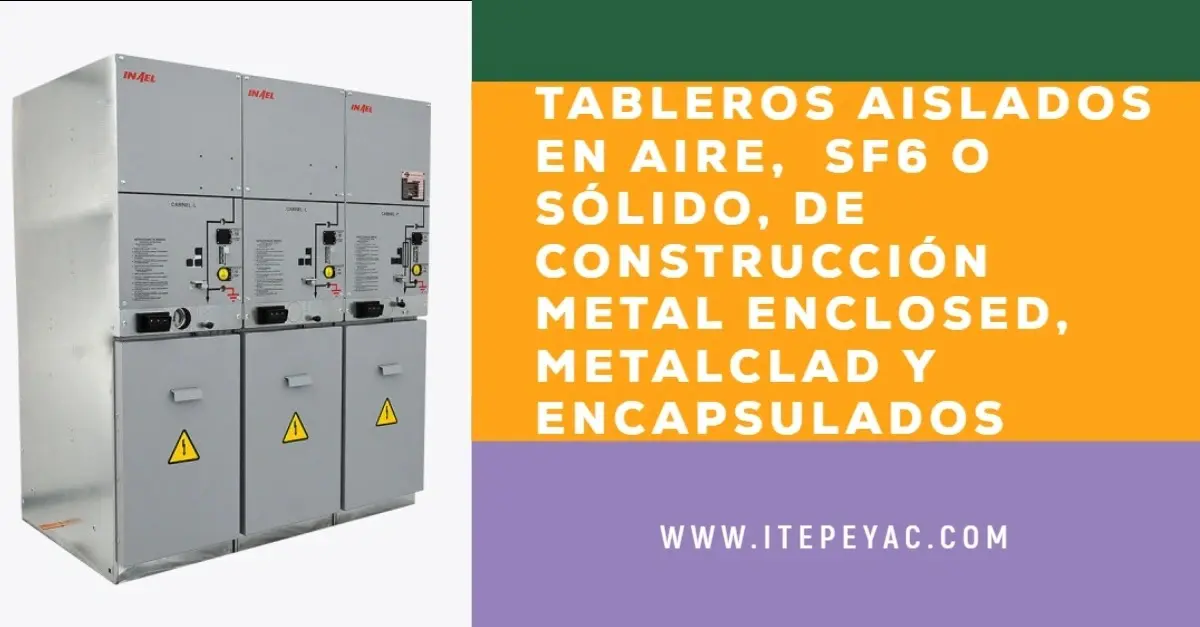

1. Tablero Metal Clad: Es un tipo de tablero de media tensión que se utiliza para la distribución primaria de energía eléctrica. Está diseñado con un gabinete metálico resistente y seguro que aloja interruptores de carga o seccionadores, dispositivos de protección, y otros componentes necesarios. Los tableros Metal Clad son aptos para uso en interiores o exteriores y se utilizan en aplicaciones donde se requiere un alto nivel de confiabilidad y seguridad. Son conocidos por su diseño compacto y modular, lo que facilita la instalación, operación y mantenimiento.
2. Tablero Metal Enclosed: Es otro tipo de tablero de media tensión utilizado en la distribución primaria de energía eléctrica. Al igual que el Metal Clad, está diseñado con un gabinete metálico, pero en este caso, los componentes internos están completamente encerrados en compartimentos separados y sellados para mayor seguridad. Los tableros Metal Enclosed son aptos para uso en interiores y son conocidos por su alta confiabilidad y capacidad de aislamiento, lo que los hace adecuados para aplicaciones exigentes y entornos con alta contaminación.
3. Tableros Encapsulados: Son tableros de distribución primaria de media tensión que utilizan un encapsulado en resina epóxica para aislar y proteger los componentes internos. Este tipo de tableros son compactos, livianos y ofrecen una alta resistencia a la corrosión, lo que los hace adecuados para aplicaciones en ambientes agresivos. Además, su diseño modular y su capacidad de encapsulamiento proporcionan una mayor seguridad y confiabilidad en la operación.
4. Tablero de Distribución Primaria: Este tipo de tablero se utiliza para la distribución primaria de energía eléctrica desde una subestación o transformador de potencia a las cargas primarias o secundarias. Puede estar diseñado en diferentes configuraciones, como Metal Clad, Metal Enclosed o Encapsulado, y suele incluir interruptores de carga, seccionadores, fusibles, relés de protección y otros dispositivos de protección y control.
5. Tablero de Distribución Secundaria: Este tipo de tablero se utiliza para la distribución secundaria de energía eléctrica desde el tablero de distribución primaria hasta los puntos de carga finales, como edificios, instalaciones industriales o comerciales. Estos tableros suelen ser más pequeños y se utilizan para alojar dispositivos de protección, control y medición destinados a cargas específicas.

En resumen, los diferentes tipos de tableros eléctricos utilizados en sistemas de distribución eléctrica, como Metal Clad, Metal Enclosed, Encapsulados, Tablero de Distribución Primaria y Tablero de Distribución Secundaria, tienen características específicas en términos de su diseño, capacidad de aislamiento, confiabilidad, seguridad y aplicaciones específicas. Es importante seleccionar el tipo adecuado de tablero eléctrico en función de los requisitos de la aplicación y las necesidades del sistema eléctrico.
