Soluciones Avanzadas en Relés Auxiliares según CFE GR94X-99
Tenemos el agrado de presentarle nuestras soluciones en relevadores auxiliares según la norma CFE GR94X-99, pero primero nos gustaría hacer un repaso sobre este tipo de tecnología.
Relé o Relevador Auxiliar
Funcionamiento:Un relé auxiliar es un dispositivo electromecánico que se utiliza para amplificar, cambiar o multiplicar señales eléctricas. Funciona mediante un electroimán que, al ser energizado, mueve un conjunto de contactos, cambiando su estado (abierto a cerrado o viceversa). Esto permite controlar circuitos de mayor potencia con una señal de baja potencia.
Utilidad e Importancia:
- Control de Circuitos Complejos: Permite el control de múltiples circuitos a partir de una sola señal de control, facilitando la operación de sistemas eléctricos complejos.
- Aislamiento: Proporciona aislamiento entre el circuito de control y el circuito de potencia, protegiendo el sistema de control de posibles daños.
- Ampliación de Señales: Aumenta la capacidad de carga de una señal de control, permitiendo accionar dispositivos de mayor potencia.
- Multiplicación de Señales: Permite que una señal de control actúe sobre varios circuitos simultáneamente.
- Protección: Puede funcionar como un dispositivo de protección al desconectar circuitos en caso de sobrecargas o fallas.
Relé o Relevador Biestable
Funcionamiento:Un relé biestable, también conocido como relé de enclavamiento, mantiene su estado (abierto o cerrado) después de que se retira la señal de control. Utiliza dos bobinas o un mecanismo de enclavamiento mecánico para cambiar y mantener su estado hasta que se aplique una señal de control opuesta.
Utilidad e Importancia:
- Memoria de Estado: Puede mantener su estado sin necesidad de energía continua, lo que es útil en sistemas donde se desea conservar el estado del relé durante un apagón o fallo de energía.
- Ahorro de Energía: Solo consume energía momentáneamente durante el cambio de estado, lo que reduce el consumo energético en comparación con los relés monostables que requieren energía continua para mantener su estado.
- Aplicaciones en Automatización: Se utilizan en aplicaciones donde es necesario mantener un estado específico hasta que se reciba una orden de cambio, como en sistemas de control de acceso, iluminación y señalización.
Utilidad e Importancia en la Industria de Tableros o Páneles Eléctricos
- Automatización y Control: Los relés son fundamentales en los sistemas de automatización industrial, permitiendo el control eficiente de máquinas y procesos.
- Protección y Seguridad: Los relés protegen equipos y personas al desconectar circuitos en caso de fallos o sobrecargas.
- Flexibilidad en Diseño: Facilitan la implementación de esquemas de control complejos y permiten modificaciones y expansiones en los sistemas de control sin necesidad de rediseñar todo el sistema.
- Reducción de Costos: Al permitir el control de dispositivos de alta potencia con señales de baja potencia, reducen la necesidad de componentes de alta potencia en el lado del control.
- Diagnóstico y Mantenimiento: Los relés proporcionan puntos de aislamiento y control, facilitando el diagnóstico y el mantenimiento de los sistemas eléctricos.
Presentación de Relés Mors Smitt por iTepeyac
iTepeyac tiene el orgullo de presentar una opción más al mercado de tableristas con la calidad de Mors Smitt.

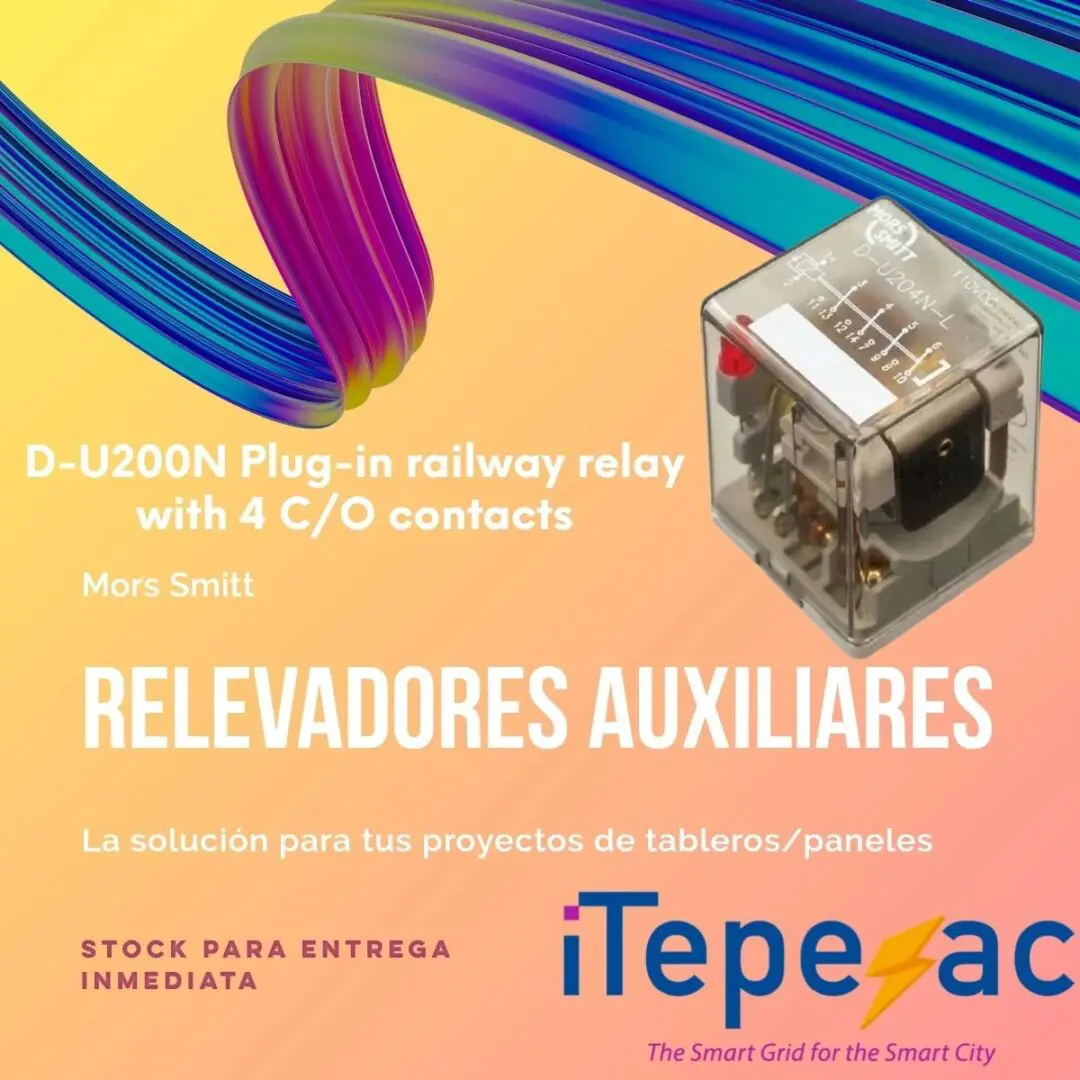

Relé D-U200N
iTepeyac tiene el orgullo de presentar una opción más al mercado de tableristas con la calidad de Mors Smitt.
El D-U200N es la versión mejorada del famoso relé instantáneo de 4 polos D-U200. Las dimensiones, clavijas y especificaciones son idénticas, pero es mucho más confiable conmutando corrientes muy bajas (1 mA a 5 VCC). Por tanto, es el relé perfecto para conmutar cargas mixtas.
La extinción de arco magnético incorporada garantiza una capacidad de corte de CC adecuada, lo que da como resultado una larga vida útil de los contactos, y la separación de contactos ahora integrada previene mejor la contaminación cruzada de los contactos.
El rango de temperatura de funcionamiento ahora es de -50 a +85 grados Celsius. La protección contra ingreso de polvo IP40 ofrece una protección adecuada que permite que el relé “respire”, asegurando una larga vida útil mientras conmuta cargas inductivas y de CC más altas.
El diodo de protección de la bobina EMF trasera viene de serie con la serie D-U200N. La información en la tapa del relé se amplía con el número de serie y el código de matriz de datos para facilitar la trazabilidad.
El diseño mecánico y la construcción del relé D-U200N son tan resistentes que están preparados para durar en ambientes corrosivos (sal, sulfato), temperaturas altas y bajas, humedad muy seca y muy alta, golpes y vibraciones, y altitudes elevadas.
Varios operadores utilizan este relé desde los años 70 sin un solo incidente. ¡De hecho, ha demostrado ser confiable y está diseñado para sobrevivir a la vida en tren!
El diseño ultracompacto, el peso ligero, las muchas opciones y la amplia variedad de enchufes hacen de esta la solución más flexible y la opción preferida de muchos clientes.
El nuevo diseño de la bobina en combinación con otras configuraciones de contactos genera un ahorro de energía de más del 50% con las mismas especificaciones técnicas (opción G).
Aplicación
Los relés siguen desempeñando un papel fundamental en el funcionamiento fiable de los trenes. Las funciones clave son el aislamiento galvánico entre el control (computadoras/PLC) y los circuitos de energía, proporcionando aislamiento del sistema, multiplicación y amplificación de contactos.
Otras características únicas son el comportamiento de falla predecible (Fail Safe), que hace que la validación de la seguridad del sistema sea mucho más simple que el uso de soluciones basadas en computadora como PLC, disponibilidad a largo plazo sin obsolescencia, y fácil mantenimiento mediante función de complemento y cubierta transparente. A diferencia de la electrónica más sensible, los relés son insensibles a EMI.
Usando estas características, uno puede construir un sistema de control cableado y a prueba de fallas que sea seguro en materia de ciberseguridad e insensible a perturbaciones y sobretensiones electromagnéticas. Los relés son ideales para usar en trenes para transferencia/repetición de señales, funciones de enclavamiento de seguridad (freno – puertas), conmutación de encendido y apagado de carga y aislamiento de subsistemas.
Características
- Ultracompacto, peso ligero
- 4 contactos C/O, autolimpiantes
- Diodo de supresión EMF trasero integrado
- Expulsión de arco magnético que garantiza una larga vida útil del contacto
- Corriente de conmutación mínima 1 mA
- Corriente continua máxima 10 A
- Fiabilidad demostrada
- Amplio rango de temperatura -50 °C a +85 °C
- Vida mecánica > 50 millones de operaciones
- Vida eléctrica, por ejemplo, > 10 millones de operaciones a 0,5 A, 24 VCC
- Matriz de datos con número de serie para trazabilidad
- Cierre a presión integrado, no se necesita clip de retención externo
- Cubierta transparente para inspección visual
- Muchas opciones y enchufes disponibles
- La opción G garantiza un 50% menos de consumo de energía
Cumplimiento Ferroviario
- EN 50155: 2017
- EN 50121-3-2: 2016
- CEI 60571: 2012
- EN 45545-2: 2015
- CEI 60077-1: 2017
- NF F16-101/102
- CEI 60947-5-1: 2016
- CEI 60947-5-4: 2002
- CEI 61373: 2010
Versiones Disponibles
TipoTensión nominal (VCC)D-U201N24D-U202N48D-U203N72D-U204N110D-U205N96D-U206N12D-U207N36D-U208N55

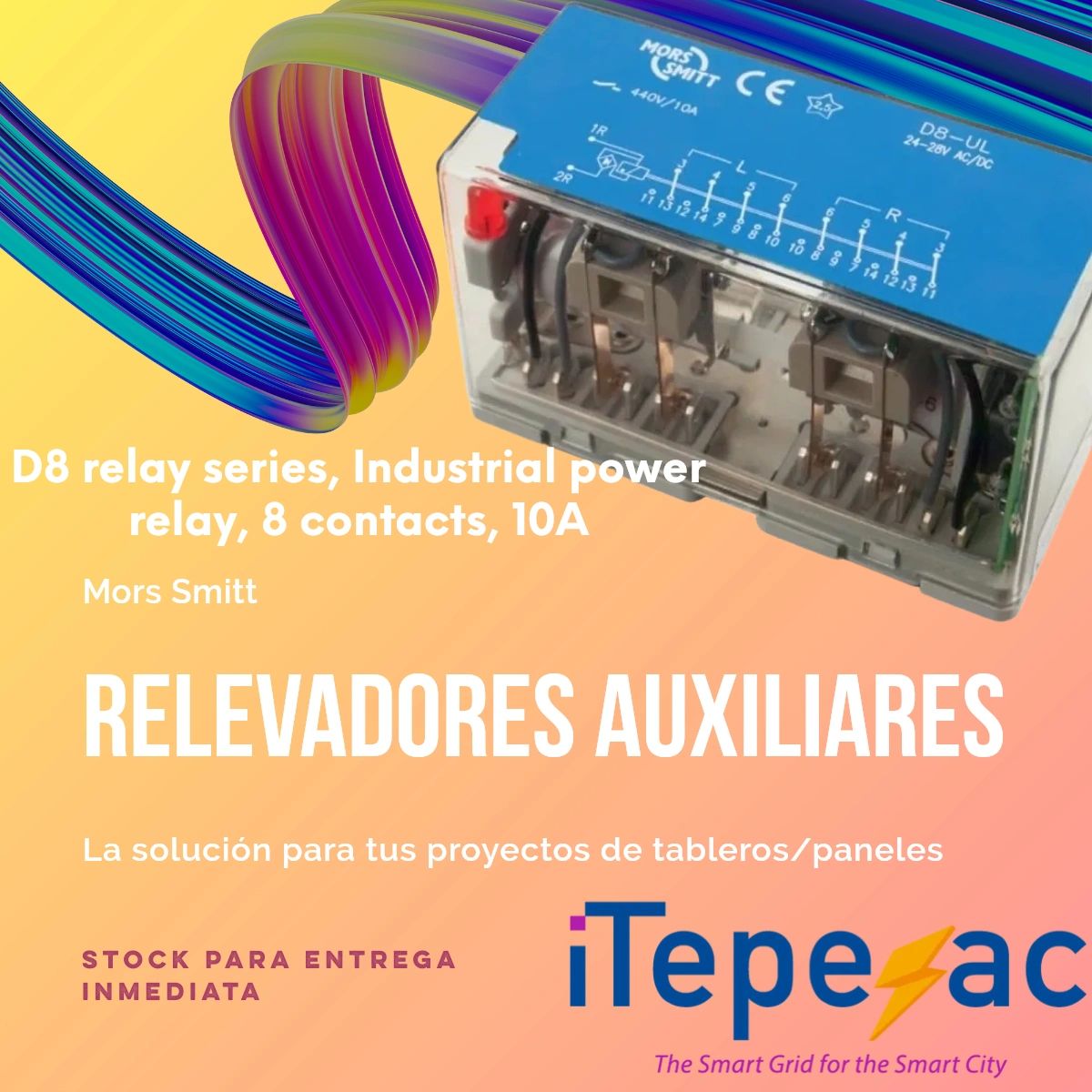

Serie de Relés D8: Relé de Potencia Industrial, 8 Contactos, 10A
Resumen:Relé de potencia industrial enchufable con 8 contactos conmutados. Estándar equipado con un indicador LED y un diodo de supresión EMF posterior (para voltajes CC). Opcionalmente equipado con soplado de arco magnético para una alta capacidad de ruptura y una larga vida útil del contacto. No se necesita clip de retención externo ya que el ‘bloqueo a presión’ integrado sujetará el relé en el zócalo en todas las circunstancias y direcciones de montaje.
Descripción:La construcción del relé y la elección de materiales hacen que el relé D8 sea adecuado para soportar temperaturas altas y bajas, golpes y vibraciones, y ambientes secos a muy húmedos. El diseño compacto, la elección de muchas opciones y una amplia gama de enchufes hacen del relé D8 una solución fácil y flexible de usar.
Solicitud:Aplicaciones industriales exigentes, como empresas de servicios públicos de energía e industrias petroquímicas. Diseñado para una confiabilidad extrema, en aplicaciones de larga duración y entornos hostiles.
Características:
- Relé instantáneo, 8 contactos C/O
- Diseño enchufable compacto
- Indicador LED
- Diodo de supresión de EMF trasero integrado (versiones CC)
- Voltajes de bobina de 24 a 250 VCC/VAC
- Alta capacidad de corte de CC
- Corriente continua máxima 10 A
- Tensión de conmutación máxima 250 VCC, 440 VCA
- Corriente de conmutación mínima 10 mA (opcional 1 mA)
- Vida mecánica 10 millones de operaciones
- Concepto de aplicación de retransmisión Solve-All
- Cubierta transparente para una fácil inspección visual
- Cierre a presión integrado, no se necesita clip de retención externo
- Amplia gama de bases para panel, rack o carril de 35 mm
- Flexibilidad con muchas opciones
- Relé de manipulación mecánica positiva opcional al zócalo
Cumplimiento:
- EN 60255
- EN 60947
- EN 60947-5-1
- CEI 61810
Relés de Potencia de Alta Resistencia Biestables y de Enclavamiento

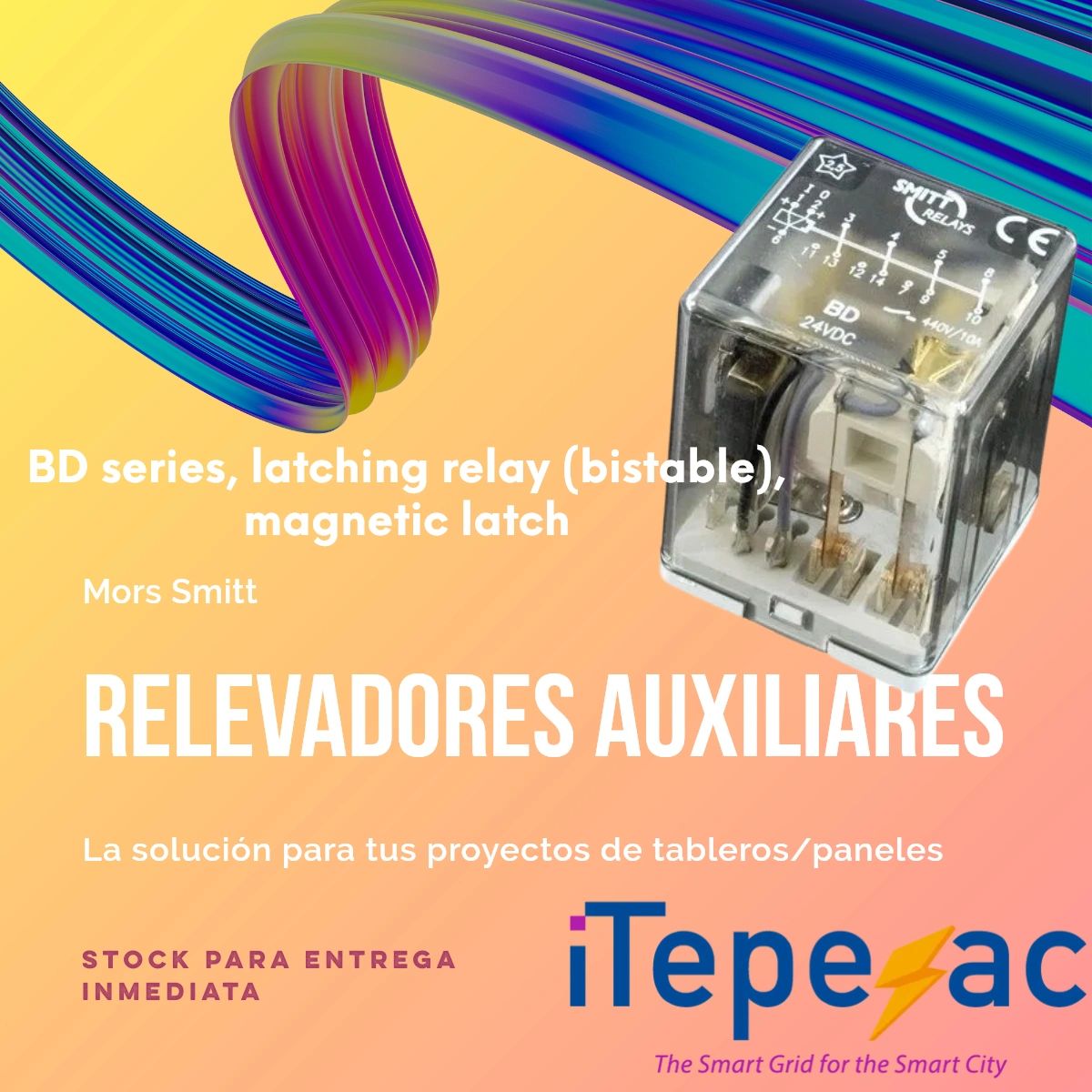

Serie BD, Relé de Enclavamiento (Biestable), Cierre Magnético
Resumen:Relés BD, de enclavamiento, 3 C/O + 1 N/C, 10 A. Relé de enclavamiento/relé biestable de alta resistencia para aplicaciones exigentes. Equipado con un pestillo magnético (imán permanente). Debido a la activación por pulsos, hay menos disipación de calor y consumo de energía que los relés instantáneos.
Características:
- Enchufe el relé
- Fijación al estilo contagio
- 3 contactos C/O + 1 N/C
- Carga nominal 1 A/110 VCC, 10 A/230 VCA
- Tensiones de bobina 12…220 VCC, 24…240 VCA
- Bobina de CA y CC
- Se permite la activación continua de la bobina
- Clip de retención integrado con cierre a presión
- Dimensiones 40x40x53mm

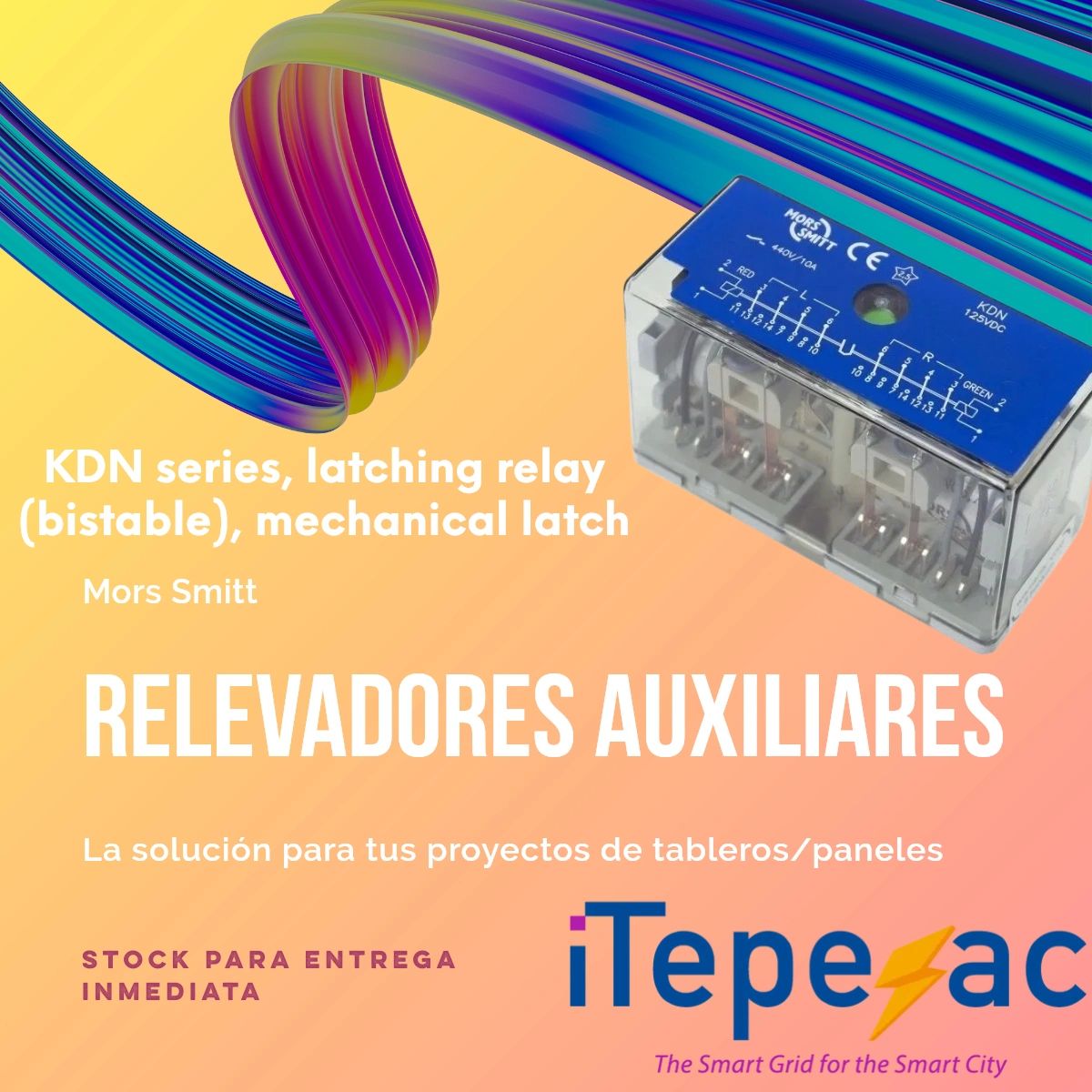

Relés KDN de Enclavamiento, 8 C/O, 10A
Resumen:Relé biestable/enclavamiento de alta resistencia para aplicaciones exigentes. Equipado con pestillo mecánico e indicador de posición. Debido a la activación por pulsos, hay menos disipación de calor y consumo de energía que los relés instantáneos.
Características:
- Enchufe el relé
- Fijación al estilo contagio
- 8 contactos C/O
- Carga nominal 1 A/110 VCC, 10 A/230 VCA
- Tensiones de bobina 12…220 VCC, 24…380 VCA
- Bobina de CA y CC
- Se permite la activación continua de la bobina
- Clip de retención integrado con cierre a presión
- Dimensiones 40x88x56mm
