Seccionador sumergible o seccionador bóveda

Es normal que notemos el tipo pedestal cuando hablamos de seccionador trifásico media tensión, sin embargo, hay muchas instalaciones donde se instalan seccionador sumergible o seccionador bóveda.

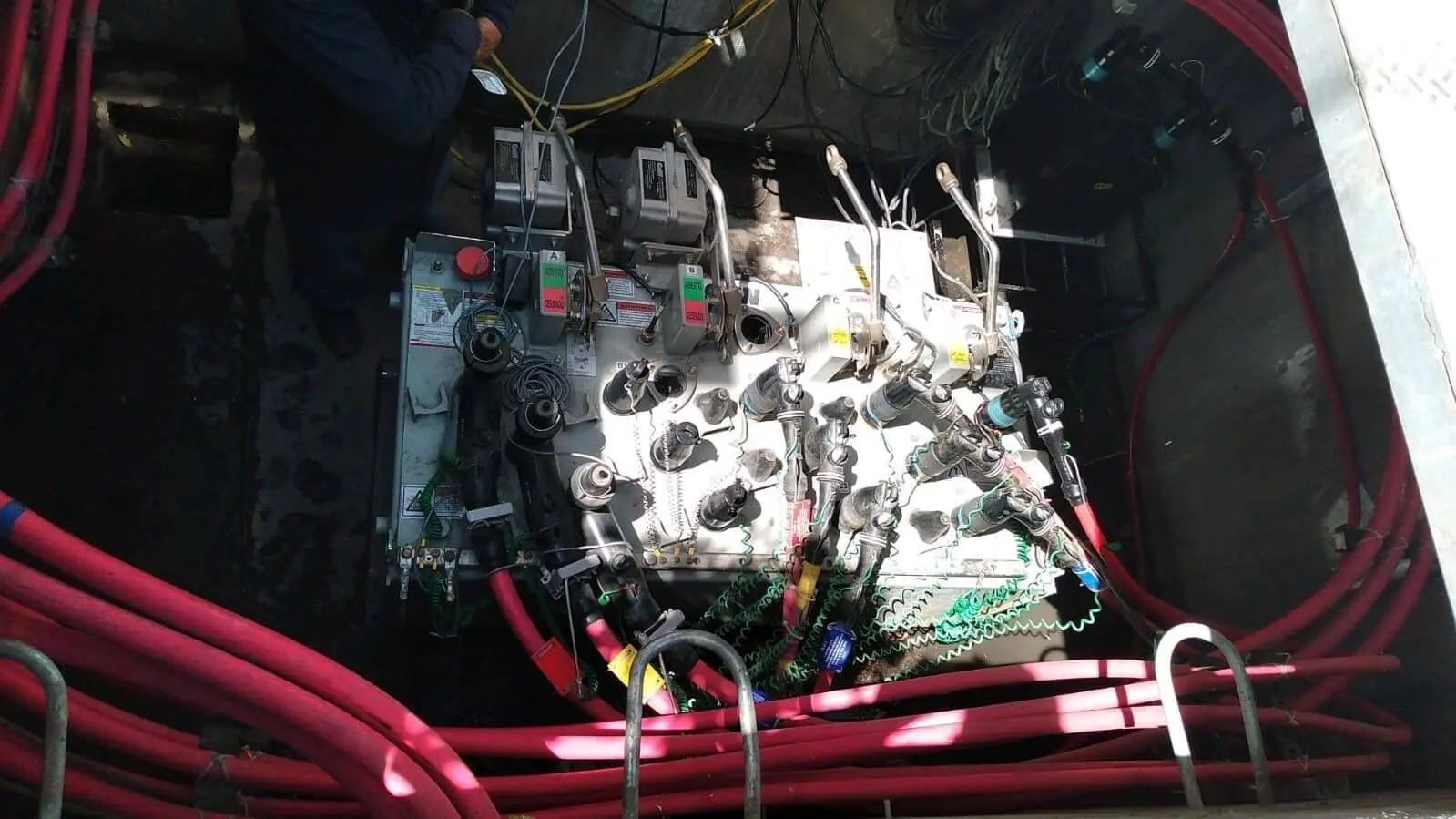

El seccionador sumergible es un equipo en media tensión utilizado en redes de distribución subterránea que se instala en bóvedas, su operación puede ser manual o automática (telecontrolada y/o transferencia automática de carga) cumple con la normativa de CFE según la especificación de seccionador CFE VM00081 (Seccionadores sumergibles en gas SF6) y la norma de seccionador CFE VM00074 (Seccionadores con aislamiento sólido).

El seccionador sumergible g&w es un equipo eléctrico que resulta atractivo para su instalación, ya que no son visibles, puesto que se encuentran en bóvedas, logrando mantener los diseños arquitectónicos sin necesidad de tener el equipo a nivel del piso.

---

Tecnologías de aislamiento

Mencionaremos las 2 tecnologías de aislamiento que son las aprobadas por CFE:

• Aislamiento en gas SF6. El hexafluoruro de azufre (SF6) es un gas inodoro, incoloro, ininflamable y no tóxico que, debido a sus cualidades dieléctricas, es el principal fluido que se incorpora en los equipos eléctricos. El SF6 garantiza todas las funciones de corte y aislamiento eléctrico en alta tensión. Esta tecnología aplica para las normas VM00051 y VM00081 de la COMISIÓN FEDERAL DE ELECTRICIDAD y los equipos que se suministren a redes de distribución deben de ser aprobadas por el LAPEM.
• Aislamiento sólido dieléctrico. Es una capa de polímero sólido que cubre el conductor, no debe tener vacíos ni burbujas. El aislamiento sólido proporciona una protección mecánica y eléctrica duradera para el conductor.

---

Tecnologías de seccionamiento

Hay 2 tipos:

• 2 posiciones – Abrir y Cerrar. En caso de que se requiera aterrizar la vía es posible hacer utilizando codos de puesta a tierra.
• 3 posiciones – Cerrar-Abrir-Tierra. Es muy importante que se verifique que la vía se encuentre des energizada para evitar una falla al aterrizar la vía, de ahí la importancia de conocer la correcta operación de los equipos.

---

La operación de un seccionador bóveda

La operación de un seccionador sumergible puede ser de 3 tipos:

1. Operación manual en seccionador bóveda . Usando la palanca de operaciones y si el operador lo quisiera con una pértiga.
2. Operación automática en seccionador sumergible . El seccionador es operado por motores que son controlados por un dispositivo electrónico inteligente. Podemos decir que hay dos tipos de operación automática:

• Seccionador trifásico con transferencia automática de carga. Se requieren 2 fuentes (preferente y emergente) y mínimo una carga, este equipo transfiere la alimentación de la carga de una fuente emergente en caso de que haya una pérdida en la preferente y posteriormente realiza un retorno a la fuente preferente cuando los valores de la línea son las correctas.
• Seccionador trifásico telecontrolado. Este tipo de equipo lleva un dispositivo que es controlado de manera remota por un sistema SCADA (Estación maestra en el caso de CFE) que lee los estados del equipo, envía comandos de apertura y cierre de las vías y hace modificaciones remotas a la configuración del equipo. Estos equipos cuentan con un elemento de comunicación que por lo habitual es radio o fibra óptica.

---

Las consideraciones para un seccionador sumergible

Para el dimensionamiento:

• Voltaje de operación: 15, 27 o 35 kV.
• Tipo de aislamiento: Sólido o gas.
• Tipo de seccionamiento: 2 o 3 posiciones.
• Operación del seccionador: Manual, futuro telecontrol, telecontrolado o transferencia automática de carga.
• Número de lados: 2 a 6 (es posible entregar seccionadores con un número mayor de vías).
• Cantidad de lados fuente.
• Cantidad de lados carga (Protección electrónica).
• Tipo de boquilla que se llevará en cada lado: 200 o 600 amperes (Interfaz tipo ANSI 386).
• En el caso de un seccionador telecontrolado hay que saber el medio de comunicación que se va a requerir.

Para la instalación:

• Los seccionadores sumergibles deben de ser anclados al piso para evitar el riesgo que puedan flotar.
• En caso de que el seccionador lleve una electrónica externa, es importante que se consideren 2 opciones:

          1. Utilizar una envolvente sumergible

          o

          2. Colocar la electrónica en un lugar que garantice que siempre se encontrará seca.

---

La marca que nos respalda

G&W Electric Co. es el fabricante líder a nivel mundial en el suministro de seccionadores de tipo sumergible. Cuenta con plantas en Estados Unidos, Canadá, México (San Luis Potosí), Brasil, Italia y China.

---
