¿Qué es una subestación eléctrica y cómo funciona? Tipos, componentes y normativa aplicable en México

Una subestación eléctrica es una instalación que permite transformar, controlar, proteger, medir y distribuir la energía eléctrica dentro de un sistema eléctrico de potencia. Su función es interconectar diferentes circuitos y niveles de tensión para que la energía pueda transportarse y distribuirse de forma segura y confiable desde la generación hasta los centros de consumo.

Dependiendo de su función y nivel de tensión, una subestación eléctrica puede incorporar transformadores, interruptores, seccionadores, sistemas de protección, transformadores de instrumento, equipos de medición, barras, apartarrayos y sistemas de control y comunicación. En instalaciones industriales y comerciales de media tensión también pueden utilizarse subestaciones compactas, que integran varias de estas funciones en una solución de dimensiones reducidas.

En esta guía explicamos qué es una subestación eléctrica, cómo funciona, cuáles son sus principales componentes y qué tipos de subestaciones existen, además de los criterios generales que deben considerarse para proyectos eléctricos en México.

⚙️ Componentes principales de una subestación eléctrica

Las subestaciones están formadas por diversos elementos eléctricos que cumplen funciones específicas. Entre los más importantes se encuentran:

• Transformador de potencia: elemento central encargado de transferir energía eléctrica de un circuito a otro manteniendo la frecuencia constante.
• Conductores: transportan la corriente eléctrica entre los equipos.
• Dispositivos de control y medición: permiten supervisar y regular las variables del sistema.
• Aparatos de seguridad: incluyen protecciones, interruptores y fusibles que previenen daños en caso de falla.

Los transformadores de instrumento son también esenciales. Reducen los niveles de tensión y corriente a valores seguros para que los sistemas de medición, protección y control operen con precisión. De esta forma, contribuyen al funcionamiento confiable y a la protección de toda la subestación.

---

🔌 ¿Cómo se clasifican las subestaciones eléctricas?

Las subestaciones se clasifican según su función y ubicación:

🔹 Por función

• Subestaciones elevadoras: aumentan la tensión eléctrica para transmitir energía a largas distancias.
• Subestaciones reductoras: disminuyen la tensión para su distribución local.
• Subestaciones transformadoras: combinan ambas funciones, adaptando la energía según las necesidades de la red.
• Subestaciones de maniobra: permiten la conexión y desconexión de distintos circuitos dentro del sistema.

🔹 Por ubicación

• Aéreas: instaladas sobre estructuras metálicas o torres.
• De piso: montadas al nivel del terreno.
• Subterráneas: diseñadas para zonas urbanas donde el espacio es limitado.

Cada tipo de subestación cumple un rol específico dentro del sistema eléctrico, optimizando la operación y seguridad del suministro.

Existen diferentes criterios para clasificar una subestación de acuerdo con su función, nivel de tensión, tipo de instalación y aplicación. Para conocer estas configuraciones con mayor detalle, consulta nuestra guía sobre tipos de subestación eléctrica.

---

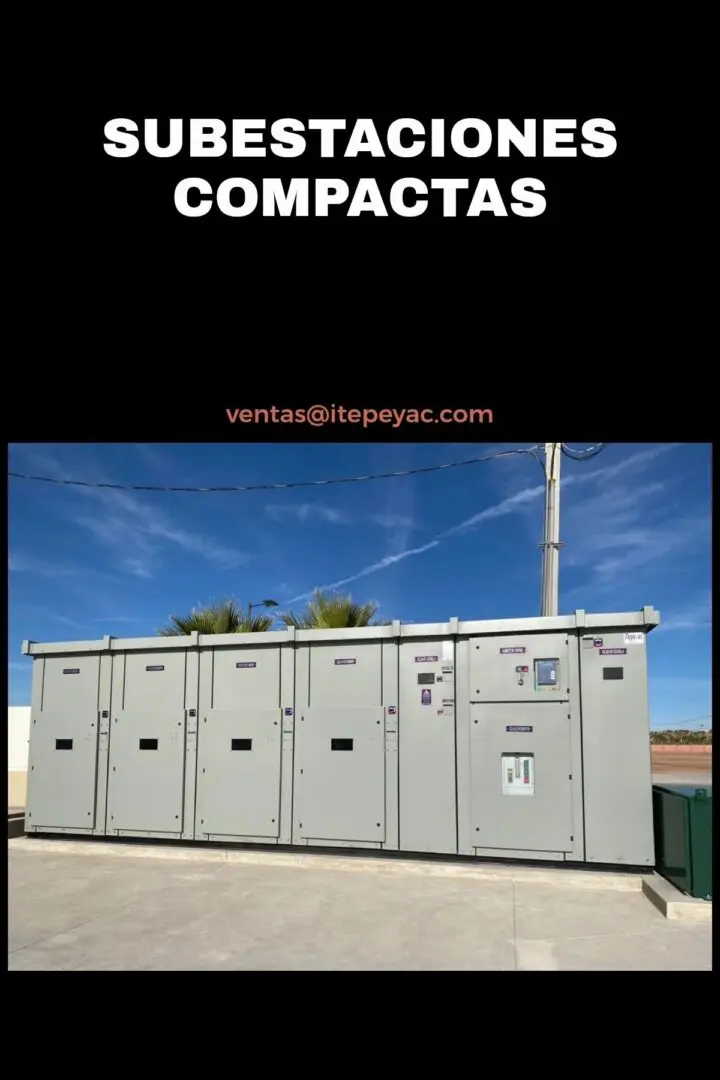

🧱 ¿Qué es una subestación compacta?

Una subestación compacta es una solución integral de energía eléctrica diseñada para espacios reducidos o entornos industriales. Combina en un solo módulo los principales equipos de media tensión, incluyendo:

• Celda de llegada, transformador, gabinete, conductores de cobre.
• Cables de potencia, barras, aisladores, cuchillas seccionadoras y fusibles.
• Elementos de control, protección y registro para redes subterráneas.

Estas subestaciones pueden instalarse en interiores o exteriores y son ideales cuando no es viable una instalación convencional. También se conocen como subestaciones unitarias, subestaciones de patín o móviles. Su ventaja principal es el ahorro de espacio y la eficiencia en la distribución de energía eléctrica.

Para proyectos industriales, comerciales y de infraestructura, iTepeyac® diseña y suministra subestaciones compactas de media tensión en 15, 27 y 35 kV, configurables de acuerdo con los requerimientos de protección, medición y seccionamiento de cada instalación.

---

📘 Normativas aplicables a las subestaciones eléctricas en México

Las subestaciones deben cumplir con normas nacionales e internacionales para garantizar su seguridad y funcionamiento. Entre los documentos más relevantes se encuentran:

• CFE H1000-41: lineamientos para prevención y control de incendios en subestaciones de distribución.
• CFE JA100-57: diseño de estructuras metálicas mayores y menores.
• CFE JA100-65: diseño de cimentaciones para estructuras de subestaciones.
• NOM–NMX, IEC, ANSI e IEEE: estándares internacionales aplicables a la fabricación, instalación y pruebas de equipos eléctricos.

Cumplir con estas normas asegura que la subestación opere con seguridad, confiabilidad y respaldo técnico certificado por la industria eléctrica mexicana y global.

---

⚡ ¿Qué es una subestación hipercompacta?

La subestación hipercompacta es una versión más pequeña y optimizada de la subestación compacta. Está diseñada para operar en espacios extremadamente limitados, ofreciendo una conexión segura y confiable de circuitos de media tensión de 2.4 kV a 34.5 kV.

A diferencia de las compactas, estas unidades utilizan un seccionador en aire para conectar o desconectar circuitos de manera sencilla. Aunque su capacidad es menor, ofrecen gran versatilidad y bajo mantenimiento, lo que las convierte en una opción práctica para proyectos urbanos, comerciales o industriales donde el espacio es un factor crítico.

Sus componentes incluyen gabinete, transformador, cables de potencia, aisladores, cuchillas seccionadoras y fusibles, además de conexiones adaptadas al formato reducido del diseño.

---

🔋 Soluciones eléctricas integrales para subestaciones en México

En iTepeyac ofrecemos soporte técnico y suministro especializado para proyectos eléctricos que incluyen:

• Subestaciones eléctricas y subestaciones compactas.
• Transformadores de potencia y de instrumento.
• Redes de distribución eléctrica y sistemas de protección.
• Diseño e ingeniería de subestaciones móviles o prefabricadas.

Si necesitas asesoría o soporte técnico, contáctanos en ventas@itepeyac.com o visita nuestra sección de Subestaciones Compactas.

---
