Medición subterránea usando compacto de medición tipo pedestal

 Los transformadores de instrumento se utilizan para reducir el voltaje y la corriente del sistema de CA, lo que facilita y reduce el costo de diseño de los instrumentos de medición para medir el voltaje y la corriente de niveles muy altos presentes en las líneas de distribución eléctrica. En el caso de las líneas de distribución subterráneas, los transformadores de instrumento tienen la ventaja adicional de permitir mediciones más precisas y seguras al conectar los medidores directamente al transformador de instrumento en lugar de a la línea subterránea de alta tensión. Esto reduce el riesgo de accidentes eléctricos y garantiza una medición más precisa de la energía consumida. Además, el uso de transformadores de instrumento en líneas de distribución subterráneas permite la detección temprana de posibles problemas en el sistema, lo que ayuda a evitar fallas eléctricas y reduce los costos de mantenimiento.

Realizar mediciones eléctricas en una medición subterránea permite conocer el comportamiento de la red de distribución eléctrica y los consumidores conectados a ella. Entre las ventajas de realizar mediciones eléctricas en una medición subterránea se encuentran la detección temprana de fallos, la identificación de sobrecargas y la evaluación del rendimiento de la red eléctrica.

Para realizar estas mediciones se pueden utilizar diversos dispositivos, como transformadores de corriente y potencial integrados en un equipo compacto de medición que se instala a nivel del piso y que conocemos como medición pedestal, analizadores de calidad de energía y medidores de energía. Estos equipos permiten obtener información sobre el consumo de energía eléctrica, el factor de potencia, las corrientes y tensiones en los distintos puntos de la red, y la presencia de armónicos y otros problemas de calidad de la energía.

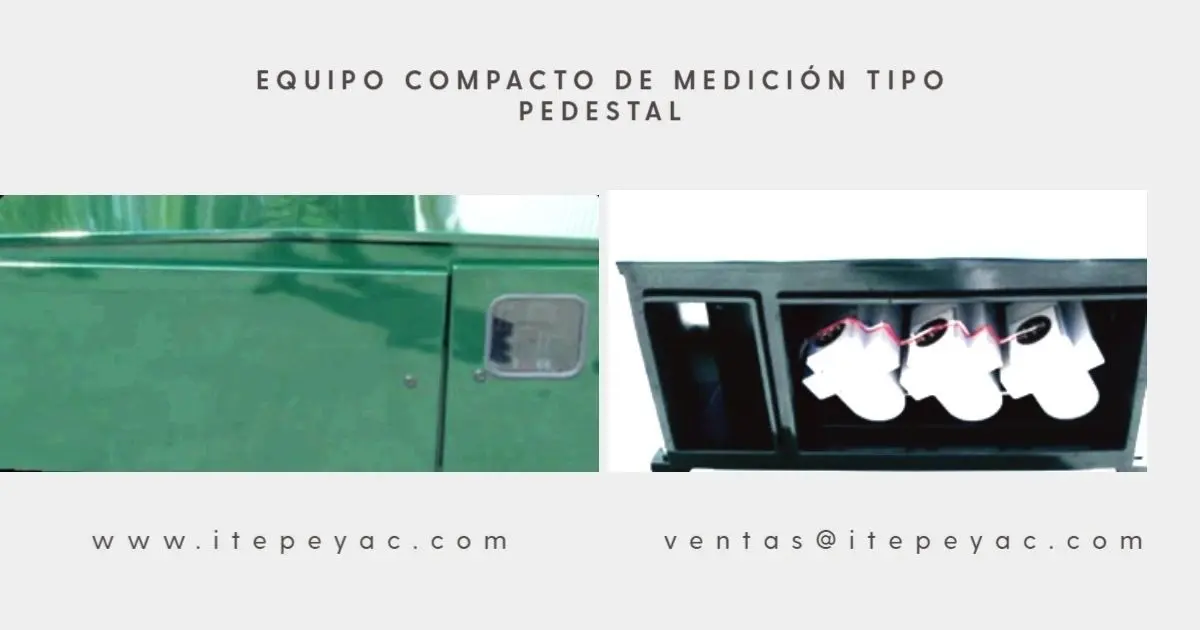

Un equipo compacto de medición tipo pedestal es un dispositivo que combina en una sola unidad un transformador de corriente y un transformador de potencial para la medición de la energía eléctrica. Estos equipos se instalan en postes o pedestales y permiten medir la energía eléctrica en líneas de media tensión, lo que los convierte en una solución práctica y eficiente para la medición de la energía eléctrica en zonas urbanas y suburbanas.

En resumen estas son las características del equipo compacto de medición (ECM CFE) tipo poste.

• Clase 15 kV, 25 kV y 38 kV
• Tipo pedestal para montar a nivel del piso.
• Transformadores Integrados de Medición (TIM CFE)
• Relación de Voltaje (Transformador de Potencial) 8,400:120V, 14,400:120V y 20,125:115V
• Relación de Corriente (TC) 10:5 A, 50:5 A y 200:5 A
• Especificación CFE G00090 (pedestal)
• Especificación CFE VE100-13 y CFE VE100-29 (TIM)
• Incluye sigla 03

Si quieres saber el precio del equipo compacto de medición tipo pedestal puedes contactarnos en ventas@itepeyac.com
