Guía Esencial de Mantenimiento a Transformadores: Fiabilidad y Seguridad

El mantenimiento a transformadores es un conjunto de procedimientos técnicos, diagnósticos y estrategias diseñadas para garantizar la máxima fiabilidad, seguridad y vida útil de estos activos críticos en sistemas eléctricos de media y alta tensión. No se trata de simples reparaciones, sino de una gestión integral que combina prácticas preventivas, predictivas y correctivas para asegurar la continuidad del suministro eléctrico y proteger la inversión en infraestructura.

El Rol Crítico del Mantenimiento de Transformadores

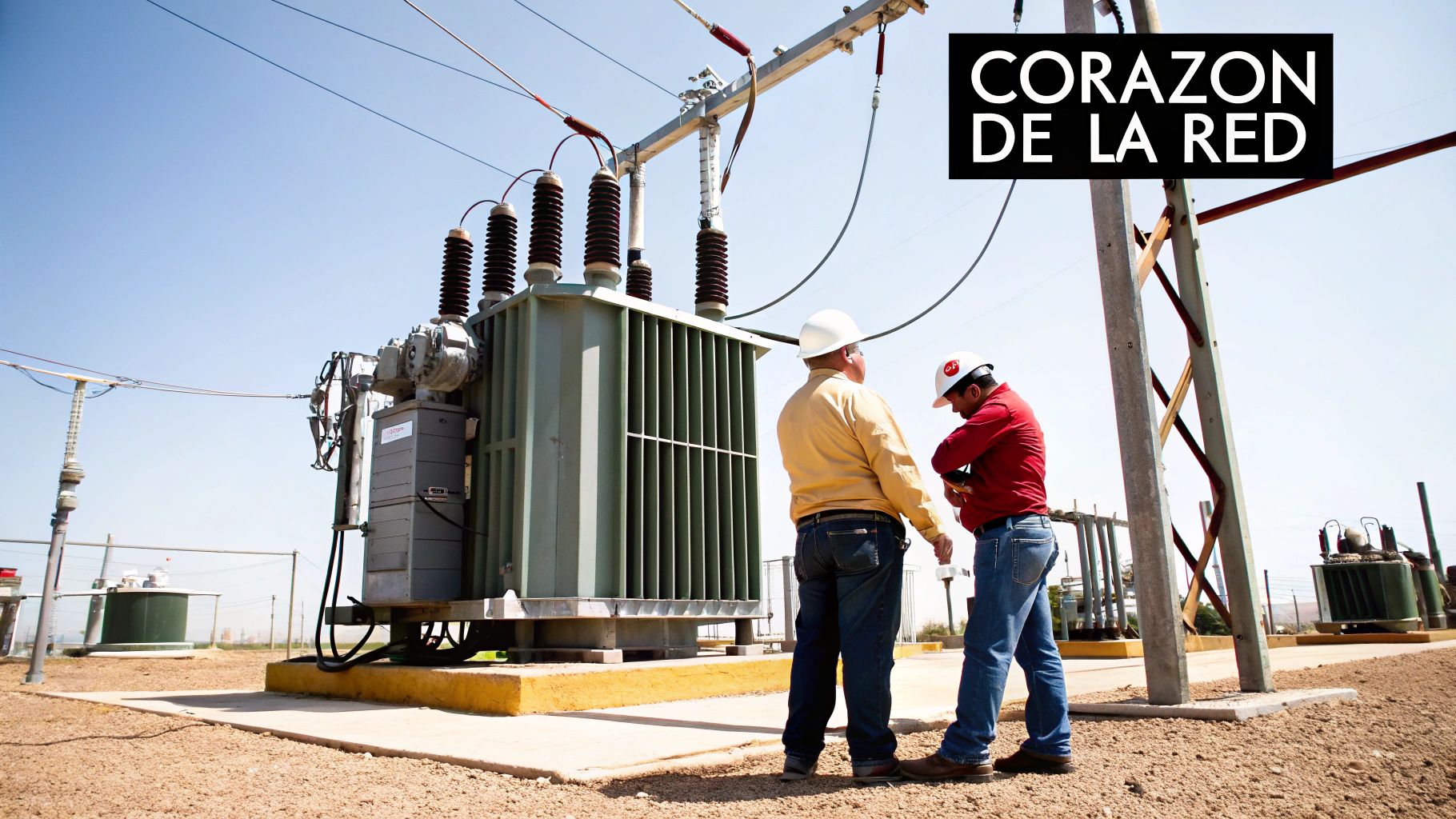

Un transformador es el corazón de cualquier subestación eléctrica o sistema de distribución industrial. Su correcto funcionamiento impacta directamente en la estabilidad de la red y la productividad operativa. Por ello, una falla inesperada puede generar interrupciones costosas y riesgos de seguridad significativos. El mantenimiento a transformadores es, por lo tanto, una disciplina indispensable para cualquier entidad que dependa de un suministro eléctrico continuo y fiable, desde empresas de servicios públicos (utilities) hasta plantas industriales y proyectos EPC.

En lugar de ser visto como un gasto, un programa de mantenimiento bien estructurado es una inversión estratégica. El objetivo es transitar de un modelo reactivo —actuar solo después de una falla— a un enfoque proactivo que anticipa problemas potenciales. Este cambio fundamental es clave para maximizar la disponibilidad de los activos y cumplir con los más altos estándares de operación.

Beneficios de un Enfoque Proactivo

Implementar un plan de mantenimiento proactivo, alineado con normativas clave del sector como CFE, LAPEM, IEC y IEEE, ofrece ventajas cuantificables tanto operativas como financieras. Un programa robusto permite:

• Extender la vida útil del activo: Un transformador con un mantenimiento adecuado puede superar significativamente su vida útil de diseño, maximizando el retorno de la inversión.
• Reducir costos operativos: La detección temprana de anomalías como fugas de aceite, puntos calientes o degradación del aislamiento previene reparaciones mayores y más costosas.
• Incrementar la seguridad: Las inspecciones y pruebas periódicas identifican y corrigen condiciones de riesgo, protegiendo al personal técnico y a la infraestructura circundante.
• Garantizar la continuidad del servicio: Minimizar las interrupciones no planificadas es crucial para utilities, firmas EPC y plantas industriales, donde cada minuto de inactividad representa pérdidas económicas.

Un enfoque proactivo no solo previene fallas. También optimiza el rendimiento del transformador, asegurando que opere dentro de sus parámetros de diseño y con máxima eficiencia. Es la mejor defensa contra la incertidumbre operativa.

En conclusión, el mantenimiento a transformadores es un pilar fundamental en la gestión de activos eléctricos. Fabricantes líderes como G&W Electric y Hitachi Energy diseñan sus equipos para facilitar estas labores, reconociendo que la fiabilidad a largo plazo depende de un cuidado constante y profesional. Esta guía desglosa los componentes clave para implementar un programa de mantenimiento que proteja el activo más valioso de su red eléctrica.

Pilares del Mantenimiento Preventivo a Transformadores

El mantenimiento preventivo es la estrategia fundamental dentro de cualquier programa de gestión de activos. Consiste en un conjunto de inspecciones y pruebas programadas, ejecutadas de forma sistemática para detectar y corregir problemas incipientes, mitigar el desgaste natural y asegurar que el equipo opere conforme a sus especificaciones de diseño. Es una inversión directa en la fiabilidad y longevidad del transformador.

Un programa preventivo bien ejecutado reduce drásticamente la probabilidad de fallas catastróficas. Cada acción, desde una inspección visual detallada hasta un análisis químico del aceite, proporciona datos valiosos sobre la condición del transformador. Esta información permite tomar decisiones informadas y oportunas, evitando que una pequeña anomalía se convierta en una costosa interrupción del servicio.

Inspecciones Visuales y Termográficas

El punto de partida de toda rutina preventiva es una inspección visual exhaustiva. Aunque parezca un procedimiento básico, un técnico cualificado puede identificar irregularidades que los sistemas de monitoreo aún no detectan. La clave es la metodología y la atención al detalle en cada componente.

Las áreas de enfoque durante la inspección visual incluyen:

• Fugas de aceite: Se deben inspeccionar minuciosamente juntas, válvulas, radiadores y boquillas. Cualquier goteo, por mínimo que sea, indica un fallo en el sellado que puede permitir el ingreso de humedad, el principal agente de degradación del aislamiento.
• Corrosión y estado de la pintura: El recubrimiento protector del tanque y los radiadores es una barrera esencial. Puntos de óxido o desprendimiento de pintura deben ser tratados para prevenir el debilitamiento estructural.
• Estado de las boquillas (bushings): Es vital verificar la ausencia de fisuras, suciedad o contaminación en los aisladores. La acumulación de contaminantes puede crear un camino conductor y provocar un arco eléctrico (flashover).
• Indicadores de nivel y condición: Se debe comprobar el nivel de aceite en el tanque conservador y el color del gel de sílice. Un color rosado o azul oscuro indica que el agente secante está saturado de humedad y requiere reemplazo inmediato.

Como complemento, la termografía infrarroja es una herramienta de diagnóstico no invasiva de gran valor. Permite detectar puntos calientes generados por conexiones eléctricas flojas o corroídas. Una temperatura anómala en una conexión de boquilla, por ejemplo, es una señal inequívoca de una falla inminente que requiere atención inmediata.

Análisis del Aceite Dieléctrico

Si la inspección visual es el examen físico del transformador, el análisis del aceite es su análisis de laboratorio. El aceite no solo cumple funciones de enfriamiento y aislamiento, sino que también actúa como un registro de la salud interna del equipo. Este análisis se divide en dos pruebas fundamentales.

El análisis físico-químico evalúa propiedades como la rigidez dieléctrica, el contenido de humedad, la acidez y el color. Una baja rigidez dieléctrica, por ejemplo, indica la presencia de contaminantes como agua o partículas, lo que compromete la capacidad de aislamiento del aceite.

El Análisis de Gases Disueltos (DGA) es una de las herramientas de diagnóstico más potentes. Las fallas incipientes, como arcos de baja energía o sobrecalentamiento localizado, descomponen el aceite y el papel aislante, liberando gases específicos.

La concentración y tipo de gases son indicadores clave. Por ejemplo, la presencia de hidrógeno (H2) es común en fallas de baja energía. Sin embargo, la detección de acetileno (C2H2) es una alerta crítica, ya que este gas se forma a temperaturas muy altas (>700 °C), indicando la existencia de un arco eléctrico de alta energía que requiere una intervención urgente.

La realización periódica de un DGA permite anticipar una falla con meses o incluso años de antelación, consolidándose como una técnica indispensable en el mantenimiento moderno.

Sistemas Auxiliares y Limpieza

El correcto funcionamiento de un transformador depende de sus sistemas auxiliares, los cuales también requieren atención. Un plan preventivo completo debe incluir la revisión de estos componentes:

• Sistemas de enfriamiento: Ventiladores y bombas de aceite deben ser inspeccionados para asegurar su correcta operación. Se debe verificar que los ventiladores se activen a las temperaturas programadas y que las bombas operen sin vibraciones o ruidos anómalos. Un sistema de enfriamiento deficiente puede provocar sobrecalentamiento y acelerar el envejecimiento del aislamiento.
• Limpieza de aisladores: La limpieza periódica de boquillas y aisladores es fundamental, especialmente en ambientes con alta contaminación industrial o salinidad. La acumulación de suciedad, combinada con la humedad, puede crear una capa conductora que reduce la distancia de fuga y aumenta el riesgo de un arco a tierra.

En México, el enfoque del mantenimiento ha migrado de prácticas reactivas a estrategias predictivas. Se estima que el mantenimiento reactivo puede ser hasta un 40% más costoso que un programa preventivo bien planificado. Actualmente, el monitoreo en línea de parámetros clave se está convirtiendo en el estándar de la industria. Para más información, puede consultar sobre la evolución del mantenimiento de transformadores.

Interpretación de Pruebas Eléctricas para un Diagnóstico Preciso

Las pruebas eléctricas son el diagnóstico por excelencia para evaluar la condición interna de un transformador. Mientras una inspección visual evalúa el estado externo, solo las mediciones eléctricas permiten conocer la salud real de los componentes vitales: el sistema de aislamiento, los devanados y las conexiones. Estas pruebas constituyen la columna vertebral de cualquier programa de mantenimiento a transformadores, ya que proporcionan datos cuantitativos y fiables.

La correcta interpretación de estos resultados permite anticipar fallas, planificar intervenciones antes de que se conviertan en eventos catastróficos y, en última instancia, maximizar la vida útil y la fiabilidad del activo. Un programa de pruebas eléctricas bien ejecutado marca la diferencia entre una gestión reactiva y una estrategia proactiva de control de activos.

Resistencia de Aislamiento

La prueba de resistencia de aislamiento, comúnmente conocida como “prueba de Megger”, es uno de los diagnósticos más fundamentales. Mide la oposición del aislamiento al flujo de corriente. Un valor alto indica un aislamiento sano, seco y limpio. Un valor bajo, por el contrario, es una señal de alerta que requiere investigación inmediata.

Mediante la aplicación de un voltaje de corriente directa (DC) entre devanados y de cada devanado a tierra, se mide la resistencia en megaohmios (MΩ). Las causas más comunes de una resistencia de aislamiento baja son:

• Humedad: Es el principal enemigo del aislamiento. La presencia de agua degrada severamente las propiedades dieléctricas del papel y el aceite.
• Contaminación: Partículas conductoras, carbón o lodos en el aceite pueden crear caminos de fuga para la corriente.
• Envejecimiento del aislamiento: Con el tiempo, el aislamiento de celulosa se degrada de forma natural, perdiendo su capacidad aislante.

Un aspecto clave es analizar la tendencia de los resultados a lo largo del tiempo. Una disminución gradual y sostenida de la resistencia de aislamiento, aunque los valores aún se encuentren dentro de los límites aceptables, es un indicador temprano de un proceso de degradación en curso.

Relación de Transformación (TTR)

La prueba de relación de transformación (TTR, por sus siglas en inglés) verifica la integridad estructural de los devanados. Confirma que la relación de espiras entre el devanado primario y el secundario corresponde exactamente a la especificada en la placa de datos del fabricante.

Se aplica un voltaje de corriente alterna (AC) de bajo nivel a un devanado y se mide el voltaje inducido en el otro. El resultado debe coincidir con el valor nominal con una tolerancia mínima, típicamente de ±0.5%, según estándares como IEEE C57.12.90. Una desviación mayor puede indicar problemas graves como:

• Espiras en cortocircuito: Un defecto crítico que puede provocar sobrecalentamiento severo y una falla catastrófica.
• Conexiones internas flojas o incorrectas: Frecuentemente asociadas al cambiador de tomas (taps) o a conexiones internas deficientes.
• Defectos de fabricación o reparaciones inadecuadas: La prueba TTR es un método fiable para verificar la calidad constructiva del transformador.

Es una buena práctica realizar la prueba TTR en todas las posiciones del cambiador de tomas para detectar problemas de contacto que de otro modo pasarían desapercibidos.

Factor de Potencia del Aislamiento

Si la prueba de resistencia de aislamiento es un diagnóstico general, la prueba de factor de potencia (o tangente delta) es un análisis especializado. Ofrece una evaluación mucho más sensible y completa de la calidad de todo el sistema de aislamiento (aceite, papel y boquillas). Mide las pérdidas dieléctricas, es decir, la energía que se disipa en forma de calor cuando el aislamiento es sometido a un campo eléctrico.

Un aislamiento ideal se comportaría como un capacitor perfecto, sin pérdidas. En la realidad, la humedad y la contaminación generan pequeñas corrientes de fuga. El factor de potencia cuantifica estas pérdidas. Un valor bajo es sinónimo de un aislamiento de alta calidad, mientras que un valor alto indica un proceso de degradación.

Esta prueba es especialmente eficaz para detectar:

• Humedad generalizada: Ofrece una visión global del contenido de humedad en todo el sistema de aislamiento.
• Contaminación del aceite: Partículas y subproductos de la oxidación aumentan las pérdidas dieléctricas.
• Envejecimiento del papel aislante: La celulosa degradada pierde sus propiedades dieléctricas, lo que se refleja en un aumento del factor de potencia.
• Defectos en las boquillas (bushings): Es la prueba más efectiva para evaluar la condición de las boquillas, uno de los componentes más propensos a fallar.

Un incremento en el factor de potencia es una de las señales más tempranas de envejecimiento o contaminación del aislamiento. Estudios demuestran que duplicar el contenido de humedad en el papel aislante puede reducir su vida útil a la mitad.

Cronograma de Pruebas Eléctricas para Transformadores de Potencia

A continuación se presenta una guía de referencia sobre la frecuencia recomendada para realizar pruebas eléctricas clave, según la criticidad del transformador.

Tipo de Prueba Eléctrica	Frecuencia Anual	Frecuencia (3-5 años)	Condición para Realizar
Resistencia de Aislamiento (Megger)	Recomendado	Mínimo requerido	Después de un disparo por falla o antes de energizar
Relación de Transformación (TTR)	Opcional (si no hay eventos)	Recomendado	Después de un evento de falla o movimiento del equipo
Factor de Potencia del Aislamiento	Para activos críticos	Estándar para la mayoría	Si otras pruebas o análisis DGA muestran anomalías
Resistencia Óhmica de Devanados	Opcional	Recomendado	Para investigar puntos calientes o problemas de conexión

La diferencia entre un programa de mantenimiento estándar y una estrategia de gestión de activos de clase mundial radica en la capacidad de ejecutar e interpretar correctamente estas pruebas. Contar con equipos de alta precisión de fabricantes como Megger o Doble es fundamental, pero la experiencia del personal técnico para analizar tendencias y tomar decisiones informadas es lo que verdaderamente previene interrupciones costosas.

Mantenimiento Correctivo: Estrategias y Ejecución Eficaz

A pesar de los mejores esfuerzos en mantenimiento preventivo y predictivo, las fallas pueden ocurrir. Cuando un transformador sale de servicio de manera imprevista, la prioridad es restablecer la operación de forma rápida y segura. El mantenimiento correctivo no se limita a una simple reparación; es un proceso metódico para diagnosticar la causa raíz y aplicar una solución duradera que garantice la fiabilidad a largo plazo.

El objetivo es minimizar el tiempo de inactividad sin comprometer la calidad de la reparación. Una solución apresurada o un “parche” temporal a menudo conduce a fallas recurrentes y mayores, con costos y riesgos asociados significativamente más altos. Por lo tanto, es esencial contar con un protocolo de acción bien definido.

Diagnóstico de Causa Raíz

Antes de cualquier intervención, el primer paso es realizar un diagnóstico preciso para identificar qué falló y por qué. Iniciar una reparación sin un entendimiento claro de la causa raíz es ineficiente y peligroso. La investigación comienza con el análisis de los datos de los sistemas de protección. Los registros de eventos de los relevadores proporcionan información crucial sobre el tipo de falla (sobrecorriente, falla a tierra, diferencial) y la secuencia de los eventos.

A continuación, se realizan pruebas eléctricas post-falla con un enfoque forense. Pruebas como la resistencia de aislamiento y la relación de transformación (TTR) son indispensables para localizar daños internos, como un devanado en cortocircuito o un aislamiento perforado.

Este diagrama de flujo ilustra el proceso de diagnóstico inicial y cómo los resultados guían los siguientes pasos.

Como se observa en la infografía, un resultado negativo en las pruebas eléctricas iniciales indica inequívocamente la necesidad de una intervención correctiva profunda, descartando una simple revisión superficial.

Estrategias de Reparación para Fallas Comunes

Una vez identificada la causa raíz, se define el plan de acción. Las fallas más frecuentes en transformadores tienen estrategias de reparación bien establecidas.

• Fugas de aceite: Las fugas en juntas o válvulas a menudo pueden ser reparadas en sitio. Sin embargo, una fisura en una soldadura del tanque puede requerir el vaciado parcial del aceite y la intervención de soldadores certificados.
• Fallas en el cambiador de tomas bajo carga (LTC): El LTC es un componente mecánico complejo y una fuente común de fallas. Las reparaciones pueden variar desde el reemplazo de contactos hasta una revisión completa del mecanismo, lo que a menudo requiere la asistencia de especialistas del fabricante.
• Contaminación del aceite dieléctrico: Si las pruebas revelan altos niveles de humedad o partículas, el reacondicionamiento del aceite mediante procesos de filtrado, desgasificación y deshumidificación puede restaurar sus propiedades dieléctricas sin necesidad de un reemplazo completo.

La decisión de reparar en sitio o trasladar el transformador a un taller especializado es crítica. Se deben considerar factores como la magnitud del daño, la accesibilidad al sitio y el tiempo de interrupción permitido. Reparaciones mayores, como el rebobinado de un devanado, son inviables en campo.

La Importancia de Especialistas y Repuestos de Calidad

Para reparaciones complejas, es fundamental colaborar con empresas especializadas. Proveedores con experiencia demostrada en equipos de media y alta tensión, como iTepeyac, ofrecen el soporte técnico necesario para un diagnóstico preciso y una ejecución que cumpla con todos los estándares aplicables.

Asimismo, la calidad de los repuestos no es negociable. El uso de componentes originales o certificados por fabricantes de renombre como Hitachi Energy o ABB es la única manera de garantizar que el transformador recupere su nivel de fiabilidad y seguridad original. Ahorrar en repuestos compromete la integridad del activo más valioso de la subestación.

El mercado de servicios para transformadores en América Latina refleja esta necesidad, alcanzando un valor aproximado de $4,930 millones de dólares, con México como un actor clave. Se proyecta un crecimiento anual del 4.8%, hasta alcanzar casi $7,510 millones de dólares en la próxima década, impulsado por la demanda de mantenimiento, inspección y reparaciones para asegurar la fiabilidad de la infraestructura eléctrica. Puede consultar más sobre las tendencias del mercado de servicios de transformadores en la región.

El Futuro del Mantenimiento: La Era Predictiva y Digital

El mantenimiento a transformadores está experimentando una transformación profunda gracias a la digitalización. Las inspecciones periódicas y las pruebas anuales, que antes eran la principal línea de defensa, ahora se complementan con tecnologías que permiten monitorear la condición del transformador en tiempo real. Esto marca una evolución desde una estrategia preventiva hacia una predictiva.

Este nuevo paradigma se basa en anticipar cuándo y cómo podría ocurrir una falla, en lugar de simplemente buscar problemas existentes. La Industria 4.0, a través de sensores inteligentes, plataformas de análisis de datos e inteligencia artificial, proporciona una visibilidad sin precedentes sobre la salud interna de los activos. Es el equivalente a pasar de una radiografía anual a un monitoreo continuo de signos vitales.

Monitoreo en Línea de Activos Críticos

El monitoreo en línea es la piedra angular del mantenimiento predictivo. Tecnologías como el análisis de gases disueltos en línea (DGA online) y la supervisión de descargas parciales (DP) han revolucionado la gestión de activos. En lugar de una muestra anual de aceite, estos sistemas actúan como un vigilante constante, operando 24/7.

Por ejemplo, un sistema DGA online puede detectar la formación de gases como el acetileno en concentraciones tan bajas como 0.5 ppm, una señal inequívoca de un arco eléctrico interno. Esta alerta temprana puede anticiparse meses, o incluso años, a la detección mediante una prueba de laboratorio tradicional.

Las tecnologías clave del mantenimiento predictivo incluyen:

• Sensores IoT: Dispositivos que miden continuamente parámetros como temperatura, humedad, vibraciones y niveles de gases, transmitiendo los datos a plataformas en la nube para su análisis.
• Inteligencia Artificial (IA) y Machine Learning: Algoritmos que procesan grandes volúmenes de datos operativos para identificar patrones sutiles que preceden a una falla y que son imperceptibles para el análisis humano.
• Gemelos Digitales: Modelos virtuales que replican el comportamiento del transformador físico. Permiten simular escenarios de carga y envejecimiento para predecir con alta precisión la vida útil restante.

Este enfoque basado en datos transforma la gestión del mantenimiento. Las intervenciones ya no se basan en un calendario fijo, sino en la condición real del equipo (Condition-Based Maintenance). Esto optimiza recursos y evita intervenciones innecesarias que pueden introducir riesgos adicionales.

Conectando Fiabilidad y Eficiencia Energética

La innovación en el mantenimiento también impacta directamente en la eficiencia energética. Los transformadores modernos, diseñados para cumplir con estándares de eficiencia más exigentes y equipados con capacidades de monitoreo avanzado, son componentes esenciales de las redes inteligentes (smart grids). Un transformador que opera en su punto óptimo no solo es más fiable, sino que también minimiza las pérdidas de energía.

El mercado mexicano de transformadores de alta eficiencia está en plena expansión, alcanzando un valor de $394.5 millones de dólares el año pasado y con proyecciones de crecimiento hasta los $658.06 millones de dólares. Este crecimiento está impulsado por la integración de tecnologías de redes inteligentes que requieren equipos con capacidades avanzadas de monitoreo y control digital. Puede aprender más sobre el mercado mexicano de transformadores de alta eficiencia.

El futuro del mantenimiento a transformadores ya está aquí. La adopción de estas tecnologías predictivas, impulsada por líderes en el sector como G&W Electric y Arteche, permite a las empresas de servicios públicos, EPCs y usuarios industriales no solo proteger sus activos, sino también construir una red eléctrica más inteligente, resiliente y eficiente.

Preguntas Frecuentes sobre Mantenimiento de Transformadores

En la práctica del mantenimiento de transformadores, surgen preguntas recurrentes. A continuación, se responden algunas de las dudas más comunes con base en la experiencia de campo y las mejores prácticas de la industria.

¿Con qué frecuencia se debe analizar el aceite de un transformador?

La frecuencia del análisis de aceite depende de la criticidad, la potencia y las condiciones de operación del transformador. No existe una única respuesta, pero se pueden seguir pautas generales basadas en estándares de la industria.

Como referencia:

• Transformadores de Potencia (>10 MVA): Para estos activos críticos, se recomienda un Análisis de Gases Disueltos (DGA) anual. Adicionalmente, un análisis físico-químico completo cada 2 o 3 años proporciona una evaluación integral del estado del aceite.
• Transformadores de Distribución: Para estos equipos, un DGA cada 2 o 3 años suele ser suficiente, a menos que operen bajo condiciones de carga severas o en ambientes hostiles.

Es fundamental consultar siempre el manual del fabricante y adherirse a normativas de referencia como IEEE C57.104 para definir una estrategia de muestreo técnicamente sólida.

¿Cuáles son los principales riesgos de seguridad durante el mantenimiento?

La seguridad es la máxima prioridad. Los riesgos más significativos al trabajar en un transformador incluyen el arco eléctrico (arc flash), el contacto directo con componentes energizados y la exposición a aceite dieléctrico, que puede estar a alta temperatura y bajo presión.

La aplicación rigurosa de los procedimientos de bloqueo y etiquetado (LOTO) es innegociable. El uso de equipo de protección personal (EPP) adecuado para el nivel de tensión es obligatorio. Antes de cualquier intervención, el transformador debe estar completamente desenergizado, con verificación de ausencia de tensión y conectado a tierra. Solo personal cualificado y certificado está autorizado para realizar estas tareas.

¿Qué indica un nivel elevado de gases combustibles en el DGA?

Un aumento significativo en los gases combustibles es una señal de alerta crítica que indica una falla incipiente dentro del transformador. La interpretación depende del tipo de gas detectado.

La presencia de acetileno (C2H2), incluso en concentraciones bajas (por encima de 2 ppm), se considera una emergencia. Este gas solo se genera a temperaturas superiores a 700 °C, lo que indica la existencia de arcos eléctricos de alta energía que requieren una investigación inmediata.

La presencia de otros gases como etileno (C2H4) o etano (C2H6) sugiere sobrecalentamiento del aceite o del aislamiento. Herramientas de diagnóstico como el Triángulo de Duval son esenciales para interpretar la combinación de gases y diagnosticar con precisión el tipo de falla.

---
