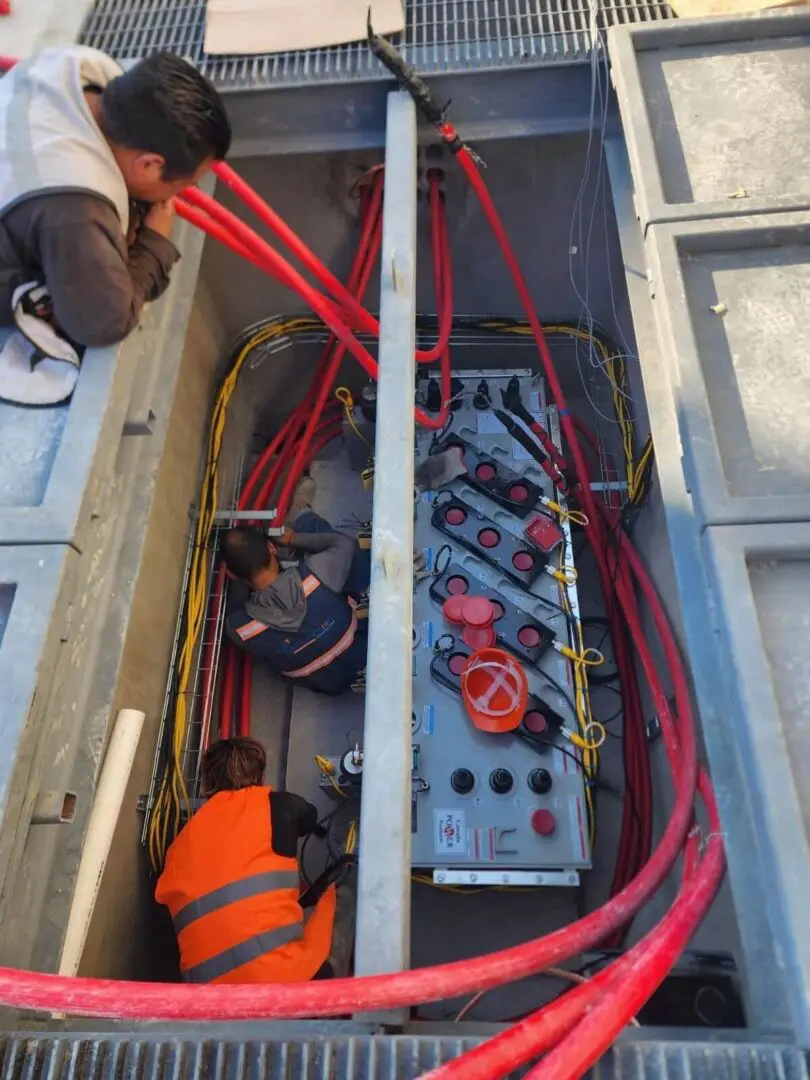

Seccionador sumergible Canada Power Products instalado en el Estado de México, suministrado por iTepeyac para una red eléctrica de media tensión.
Instalación seccionador en media tensión: guía informal
31/05/2023 | | CFE, distribución eléctrica, media tensión, protección eléctrica, redes inteligentes, seccionadores
¡Hola a todos!
Esta semana compartiremos el proceso completo de instalación de un seccionador de media tensión de 6 vías, tipo sumergible, con radio MDS de General Electric y relevador 487 de Schweitzer Engineering Laboratories.
Será un recorrido completo: desde el unboxing (para conocer sus componentes) hasta la configuración final del sistema.
¿Quieres quedar bien con tu cliente o asegurarte de que tu seccionador sea aceptado por CFE?
Esta guía te servirá tanto para seccionadores tipo pedestal como sumergibles, en diseños de 15, 27 y 35 kV.
Si quieres aprender más, sigue nuestras publicaciones en www.canadapowerproducts.com.
📦 Unboxing del Seccionador en Media Tensión
En esta primera parte nos enfocaremos en el unboxing y los componentes principales de un seccionador telecontrolado.
Acompáñanos paso a paso mientras exploramos cada uno de ellos.
🔹 Seccionador en gas SF6
El seccionador viene integrado con motores en las fuentes, sensores de posición en cada boquilla, un sensor de presión y conexiones para abrir las cargas tanto de forma remota como manual.
Además, cuenta con una boquilla adicional para el transformador de potencial (TP) que alimenta el control.
De esta forma, se asegura una operación estable y segura.

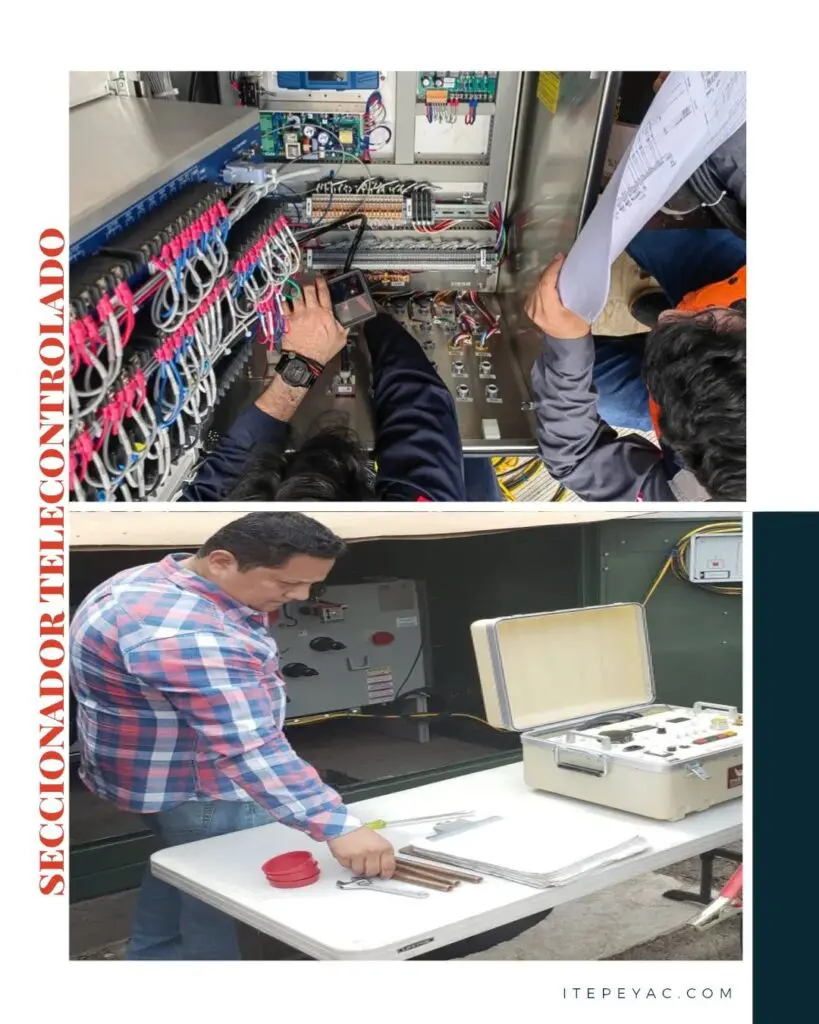

🔹 Gabinete de control
El gabinete de control, fabricado en acero inoxidable, se ubica fuera de la bóveda y cuenta con protección NEMA 4X.
En su interior encontramos un relevador SEL aprobado por LAPEM, que cumple funciones de protección, control y SCADA.
Asimismo, incluye la fuente de alimentación, baterías y un radio MDS de General Electric equipado con supresores de protección.
Todo el cableado sigue un diseño específico según el modelo del equipo solicitado.
🔹 Transformador de potencial
El TP sumergible se encarga de enviar la alimentación hacia el gabinete de control, protección y telecomunicaciones.
Este componente es vital, ya que mantiene estable la energía de control incluso ante condiciones severas.
🔹 Sensores en las fuentes
Se instalan dos tipos de sensores:
- Un sensor de presencia de voltaje EO Schweitzer.
- Un sensor de falla, que detecta anomalías eléctricas en la fuente.
Cuando el sistema detecta una falla, el control envía una alarma y bloquea maniobras que podrían dañar el equipo.
🔹 Accesorios y herramientas adicionales
También incluye cable coaxial para conectar el tablero a una antena Yagi, lo que permite una comunicación eficaz.
Además, se integran palancas de operación manual, manuales, planos y diagramas del seccionador, y en algunos casos un cable de comunicación adicional para el relevador.

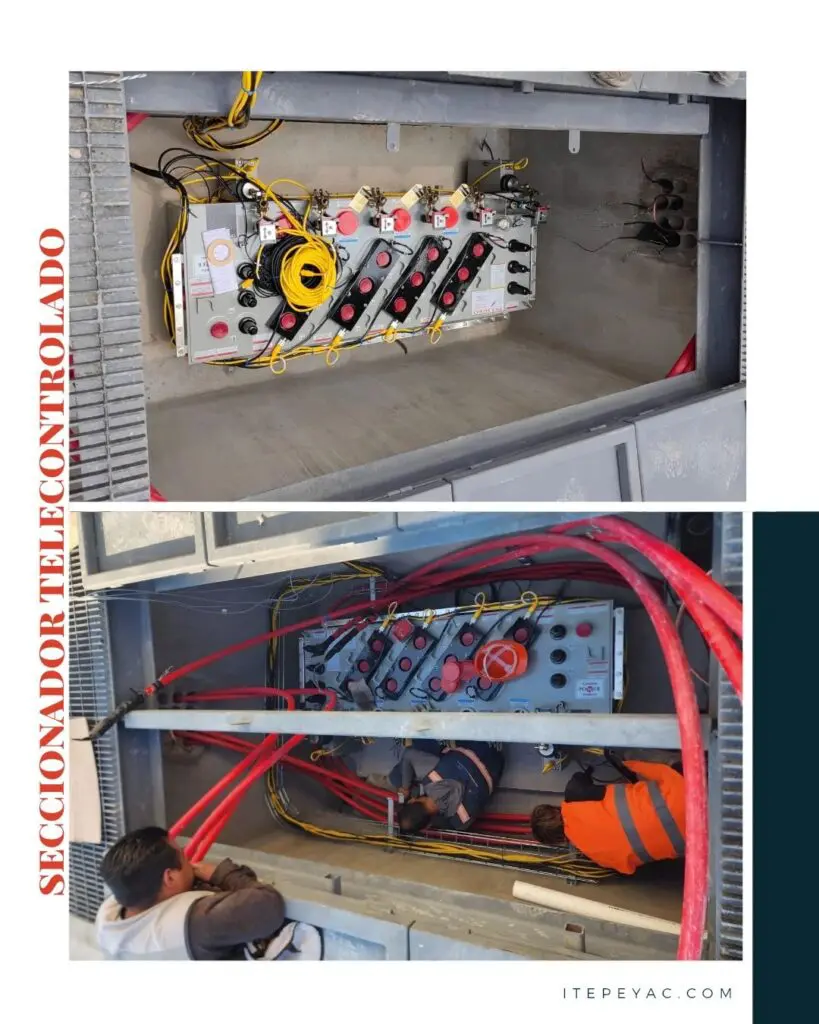

🧰 Instalación del Seccionador en Media Tensión
Continuando con el proceso, ahora veremos algunos consejos prácticos de instalación.
Si estás por iniciar la instalación del seccionador, ten en cuenta los siguientes puntos:
📍 Selección del sitio
Elige un lugar adecuado para la instalación, considerando espacio, acceso y rutas de cable.
Además, verifica la recepción y salida de los conductores según plano.
🧱 Dimensiones y base
Asegúrate de tomar correctamente las medidas de la bóveda o la base donde se colocará el equipo.
Esto evitará problemas durante el montaje y garantizará un ajuste perfecto.
📡 Coordinación con CFE
Coordina con el personal de Control y Comunicaciones de CFE si se requiere un enlace por radio.
Ellos te ayudarán a definir la ubicación, altura y dirección óptima de la antena.
🔩 Fijación y accesorios
Si instalas un seccionador sumergible, asegúralo firmemente al piso.
Además, utiliza accesorios premoldeados correctamente dimensionados, ya sea de 200 o 600 amperes.
Recuerda tapar las vías que no estarán en uso para evitar fallas.
⚙️ Ubicación del gabinete de control
El gabinete no sumergible (NEMA 4X) debe estar libre de humedad.
Por lo tanto, instálalo en un nicho o gabinete seco a nivel del piso.
Asegúrate de planear bien la ruta de los cables desde el seccionador hasta el control.
⚡ Compatibilidad de sensores
Si usas sensores externos de voltaje, indica al fabricante la marca del premoldeado que utilizarás.
Esto garantizará la compatibilidad del sensor con el cuerpo en T y evitará errores de conexión.
En resumen, cuidar estos detalles en la instalación asegura una operación estable, segura y libre de fallas.
🧩 Configuración del Control, Protección y SCADA
Una vez instalado el seccionador, llega el momento de configurar el control, la protección de sobrecorriente y el radio SCADA.
A continuación, repasamos los puntos clave.
⚙️ Control del seccionador
El control supervisa las funciones del seccionador: apertura, cierre, detección de fallas y coordinación con otros equipos.
Antes de energizar, sigue estos pasos:
Si se usa transferencia automática de carga, valida que las fuentes preferente y emergente estén bien asignadas.
Verifica todas las conexiones.
Revisa las baterías y la fuente de alimentación.
Comprueba las señales e indicadores del control.
Realiza maniobras locales de prueba y confirma alarmas.
Verifica el mapeo en DNP3 para asegurar la comunicación con la maestra SCADA.
⚡ Protección de Sobrecorriente
Configurar correctamente el relevador de sobrecorriente es esencial para proteger el sistema.
Por eso, te compartimos algunos puntos importantes:
- Coordina los estudios de protección. Define tiempos, corrientes y curvas según la red.
- Revisa los parámetros de pickup y retardo.
- Asegura la coordinación selectiva. Solo el relevador más cercano debe actuar ante una falla.
- Adapta la curva de protección según el tipo de red (inversa, muy inversa, etc.).
- Coordina con otros sistemas de protección.
En conclusión, una buena configuración evita daños costosos y mejora la confiabilidad operativa del seccionador.
📡 Configuración del Radio SCADA
El radio SCADA MDS permite la comunicación inalámbrica con la maestra.
Sin embargo, su configuración requiere atención.
Toma en cuenta lo siguiente:
- Ajusta frecuencia y ancho de banda según las regulaciones.
- Configura la potencia de transmisión y sensibilidad del receptor.
- Selecciona antenas y ganancia adecuadas para optimizar la señal.
- Aplica seguridad y encriptación para proteger los datos.
Cada modelo MDS puede variar, por lo tanto, consulta las recomendaciones del fabricante y realiza pruebas en campo antes de cerrar el proyecto.
✅ Conclusión
En iTepeyac, buscamos compartir experiencia y conocimiento con instaladores y técnicos eléctricos.
Nuestro objetivo es ayudarte a realizar una instalación de seccionador en media tensión segura, funcional y aprobada por CFE.
